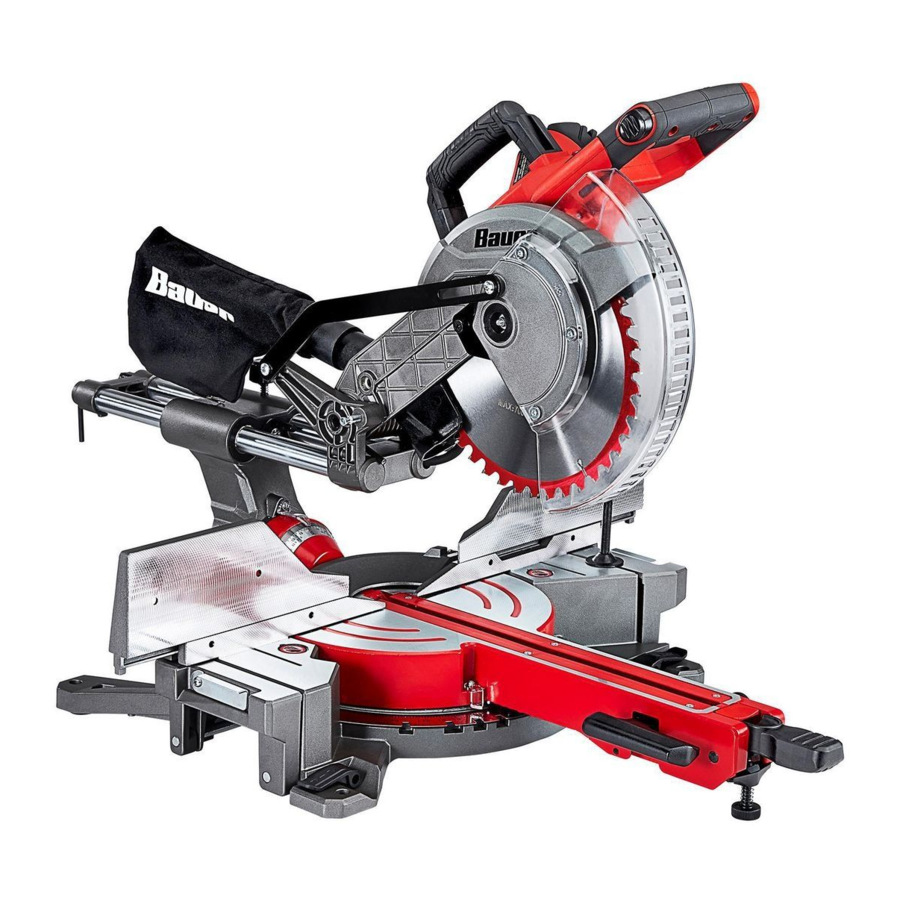

Bauer 19743E-B, 57179 - 10 in. Kaksoisviisteinen liukuva yhdistelmäjiirisaha - Käyttöohje

Sisältö

1 Johdanto
2 VAROITUSMERKIT JA MÄÄRITELMÄT
3 TÄRKEITÄ TURVALLISUUSTIETOJA
- 3.1 Yleiset sähkötyökalujen turvallisuusvaroitukset
4 Maadoitus
5 Tekniset tiedot
6 Asennus - Ennen käyttöä
7 Käyttöohjeet
- 7.1 Työkalun vaihto
8 Asetus ja testaus
9 Huolto- ja kunnossapito-ohjeet
10 Vianmääritys
11 References
12 Lataa käyttöohje
13 Muilla kielillä

Johdanto

Säilytä tämä käyttöohje
Säilytä tämä käyttöohje turvallisuusvaroituksia ja varotoimia, kokoamista, käyttöä, tarkastusta, huoltoa ja puhdistusta varten. Kirjoita tuotteen sarjanumero käyttöohjeen takaosaan kokoonpanokaavion lähelle (tai ostopäivämäärä, jos tuotteella ei ole numeroa). Säilytä tämä käyttöohje ja kuitti turvallisessa ja kuivassa paikassa tulevaa tarvetta varten.

Varmista purkamisen yhteydessä, että tuote on ehjä ja vahingoittumaton. Jos osia puuttuu tai on rikki, soita numeroon 1-888-866-5797 mahdollisimman pian.

Lue tämä materiaali ennen tämän tuotteen käyttöä. Jos näin ei tehdä, seurauksena voi olla vakava loukkaantuminen.
SÄILYTÄ TÄMÄ KÄYTTÖOHJE.

VAROITUSMERKIT JA MÄÄRITELMÄT

	Tämä on turvallisuusvaroitusmerkki. Sitä käytetään varoittamaan mahdollisista henkilövahingoista. Noudata kaikkia tätä symbolia seuraavia turvallisuusviestejä välttääksesi mahdollisen loukkaantumisen tai kuoleman.
	Osoittaa vaarallisen tilanteen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
	Osoittaa vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
	Osoittaa vaarallisen tilanteen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.
HUOMAUTUS VARO	Käsittelee käytäntöjä, jotka eivät liity henkilövahinkoihin.

TÄRKEITÄ TURVALLISUUSTIETOJA

Yleiset sähkötyökalujen turvallisuusvaroitukset

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.
Alla lueteltujen ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.
Säilytä kaikki varoitukset ja ohjeet myöhempää tarvetta varten.
Varoituksissa oleva termi "sähkötyökalu" viittaa verkkovirralla toimivaan (johdolliseen) sähkötyökaluun tai akulla toimivaan (johdottomaan) sähkötyökaluun.

Työalueen turvallisuus
1. Pidä työalue puhtaana ja hyvin valaistuna.
  Sotkuiset tai pimeät alueet houkuttelevat onnettomuuksia.
2. Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä.
  Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
3. Pidä lapset ja sivulliset loitolla sähkötyökalua käytettäessä.
  Häiriötekijät voivat aiheuttaa hallinnan menetyksen.

Sähköturvallisuus
1. Sähkötyökalun pistotulppien on vastattava pistorasiaa. Älä koskaan muokkaa pistotulppaa millään tavalla. Älä käytä sovitepistotulppia maadoitettujen sähkötyökalujen kanssa.Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa.
2. Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
3. Älä altista sähkötyökaluja sateelle tai kosteille olosuhteille. Veden pääsy sähkötyökaluun lisää sähköiskun vaaraa.
4. Älä vahingoita virtajohtoa. Älä koskaan käytä virtajohtoa sähkötyökalun kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä virtajohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista.Vaurioituneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
5. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön soveltuvaa jatkojohtoa.Ulkokäyttöön soveltuvan virtajohdon käyttö vähentää sähköiskun vaaraa.
6. Jos sähkötyökalun käyttö kosteassa paikassa on väistämätöntä, käytä vikavirtasuojakytkimellä (GFCI) suojattua virtalähdettä.Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilökohtainen turvallisuus
1. Pysy valppaana, tarkkaile mitä olet tekemässä ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena.Hetken tarkkaamattomuus sähkötyökaluja käytettäessä voi johtaa vakavaan henkilövahinkoon.
2. Käytä henkilökohtaisia suojavarusteita. Käytä aina silmäsuojaimia.Suojavarusteet, kuten hengityssuojain, liukumattomat turvakengät, suojakypärä tai kuulosuojaimet, joita käytetään asianmukaisissa olosuhteissa, vähentävät henkilövahinkoja.
3. Estä tahaton käynnistys. Varmista, että kytkin on off-asennossa ennen liittämistä virtalähteeseen ja/tai akkuun, nostamista tai työkalun kantamista.Sähkötyökalujen kantaminen sormi kytkimellä tai sähkötyökalujen virran kytkeminen, kun kytkin on päällä, aiheuttaa onnettomuuksia.
4. Poista kaikki säätöavaimet tai -vääntimet ennen sähkötyökalun käynnistämistä.Sähkötyökalun pyörivään osaan kiinnitetty väännin tai avain voi aiheuttaa henkilövahingon.
5. Älä kurkota liian pitkälle. Pidä aina hyvä asento ja tasapaino.Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.
6. Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista.Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
7. Jos laitteissa on liitäntöjä pölynpoisto- ja keräyslaitteille, varmista, että ne on liitetty ja niitä käytetään oikein.Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaroja.
8. Älä anna työkalujen toistuvasta käytöstä saadun kokemuksen johtaa itsetyytyväisyyteen ja työkalujen turvallisuusperiaatteiden huomiotta jättämiseen. Huolimaton toiminta voi aiheuttaa vakavan vamman sekunnin murto-osassa.
9. Käytä vain turvavarusteita, jotka on hyväksytty asianmukaisen standardiviraston toimesta. Hyväksymättömät turvavarusteet eivät välttämättä tarjoa riittävää suojaa. Silmäsuojaimien on oltava ANSI-hyväksyttyjä ja hengityssuojaimien on oltava NIOSH-hyväksyttyjä työalueen erityisvaaroille.
10. Vältä tahatonta käynnistystä. Valmistaudu aloittamaan työ ennen työkalun käynnistämistä.
11. Älä jätä työkalua ilman valvontaa, kun se on kytketty pistorasiaan. Sammuta työkalu ja irrota se pistorasiasta ennen lähtöä.
12. Tämä tuote ei ole lelu.
  Pidä se poissa lasten ulottuvilta.
13. Sydämentahdistinta käyttävien henkilöiden on neuvoteltava lääkärinsä kanssa ennen käyttöä. Sydämentahdistimen lähellä olevat sähkömagneettiset kentät voivat aiheuttaa sydämentahdistimen häiriöitä tai sydämentahdistimen toimintahäiriöitä. Lisäksi sydämentahdistinta käyttävien henkilöiden tulisi:

Vältä yksin työskentelyä.
Älä käytä, kun "Trigger" (liipaisin) on lukittu päälle.
Huolla ja tarkasta laite asianmukaisesti sähköiskun välttämiseksi.
Maadoita virtajohto asianmukaisesti. Vikavirtasuojakytkintä (GFCI) tulisi myös käyttää – se estää pitkäkestoisen sähköiskun.

Tässä käyttöohjeessa käsitellyt varoitukset, varotoimet ja ohjeet eivät kata kaikkia mahdollisia olosuhteita ja tilanteita, joita voi esiintyä. Käyttäjän on ymmärrettävä, että maalaisjärki ja varovaisuus ovat tekijöitä, joita ei voida sisällyttää tähän tuotteeseen, vaan ne on käyttäjän tuotava mukanaan.

Sähkötyökalun käyttö ja hoito
1. Älä pakota sähkötyökalua. Käytä oikeaa sähkötyökalua käyttötarkoitukseesi. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin suunnitellulla nopeudella.
2. Älä käytä sähkötyökalua, jos kytkin ei käynnistä ja sammuta sitä. Mikä tahansa sähkötyökalu, jota ei voida ohjata kytkimellä, on vaarallinen ja se on korjattava.
3. Irrota pistotulppa virtalähteestä ja/tai irrota akku, jos se on irrotettava, sähkötyökalusta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen varastointia. Tällaiset ennaltaehkäisevät turvatoimenpiteet vähentävät sähkötyökalun tahattoman käynnistämisen riskiä.
4. Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa äläkä anna sähkötyökalua tai näitä ohjeita tuntemattomien henkilöiden käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
5. Huolla sähkötyökaluja ja lisävarusteita. Tarkista liikkuvien osien kohdistusvirheet tai kiinnileikkautuminen, osien rikkoutuminen ja muut olosuhteet, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.
6. Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti leikkaa kiinni ja niitä on helpompi hallita.
7. Käytä sähkötyökalua, lisävarusteita ja työkaluja jne. näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettava työ. Sähkötyökalun käyttö muuhun kuin suunniteltuun toimintaan voi johtaa vaaralliseen tilanteeseen.
8. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja vapaina öljystä ja rasvasta. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

Huolto
1. Anna pätevän korjaajan huoltaa sähkötyökalusi käyttäen vain identtisiä varaosia. Tämä varmistaa, että sähkötyökalun turvallisuus säilyy.
2. Pidä työkalun etiketit ja tyyppikilvet kunnossa. Niissä on tärkeitä turvallisuustietoja. Jos ne ovat lukukelvottomia tai puuttuvat, ota yhteyttä Harbor Freight Toolsiin saadaksesi uuden.

Turvallisuusohjeet jiirisahoille
1. Jiirisahat on tarkoitettu puun tai puun kaltaisten tuotteiden leikkaamiseen, niitä ei voida käyttää hiovien katkaisulaikkojen kanssa rautapitoisen materiaalin, kuten tankojen, sauvojen, nastojen jne. leikkaamiseen. Hiova pöly aiheuttaa liikkuvien osien, kuten alemman suojuksen, jumiutumisen. Hiontaleikkauksesta syntyvät kipinät polttavat alemman suojuksen, sahausrailon sisäosan ja muut muoviosat.
2. Käytä puristimia työkappaleen tukemiseen aina kun mahdollista. Jos tuet työkappaletta käsin, pidä kätesi aina vähintään 100 mm:n etäisyydellä sahanterän kummaltakin puolelta. Älä käytä tätä sahaa sellaisten kappaleiden leikkaamiseen, jotka ovat liian pieniä puristettavaksi tai pidettäväksi käsin. Jos kätesi on liian lähellä sahanterää, terän kosketuksesta aiheutuvan vamman riski on suurempi.
3. Työkappaleen on oltava paikallaan ja puristettuna tai pidettävä vasten sekä ohjainta että pöytää. Älä syötä työkappaletta terään tai leikkaa "vapaalla kädellä" millään tavalla. Vapaat tai liikkuvat työkappaleet voivat sinkoutua suurilla nopeuksilla aiheuttaen vammoja.
4. Työnnä sahaa työkappaleen läpi. Älä vedä sahaa työkappaleen läpi. Leikkausta varten nosta sahauspää ja vedä se ulos työkappaleen yläpuolelle leikkaamatta, käynnistä moottori, paina sahauspää alas ja työnnä sahaa työkappaleen läpi. Leikkaaminen vetovaiheessa aiheuttaa todennäköisesti sen, että sahanterä kiipeää työkappaleen päälle ja sinkoaa teräkokoonpanon väkivaltaisesti käyttäjää kohti.
5. Älä koskaan vie kättäsi aiotun leikkauslinjan yli joko sahanterän edessä tai takana. Työkappaleen tukeminen "ristikäsin" eli työkappaleen pitäminen sahanterän oikealla puolella vasemmalla kädellä tai päinvastoin on erittäin vaarallista.
6. Älä kurkota ohjaimen taakse kummallakaan kädellä lähempänä kuin 100 mm sahanterän kummaltakin puolelta poistaaksesi puunpalasia tai muusta syystä, kun terä pyörii. Pyörivän sahanterän läheisyys käteesi ei ehkä ole ilmeinen, ja voit loukkaantua vakavasti.
7. Tarkasta työkappaleesi ennen leikkaamista. Jos työkappale on kaareva tai vääntynyt, purista se siten, että ulkopuoli on kaareva ohjainta kohti. Varmista aina, ettei työkappaleen, ohjaimen ja pöydän välillä ole rakoa leikkauslinjaa pitkin. Taipuneet tai vääntyneet työkappaleet voivat kiertyä tai siirtyä ja aiheuttaa kiinnileikkautumisen pyörivään sahanterään leikkaamisen aikana. Työkappaleessa ei saa olla nauloja tai vieraita esineitä.
8. Älä käytä sahaa, ennen kuin pöytä on puhdistettu kaikista työkaluista, puunpalasista jne., paitsi työkappaleesta. Pienet roskat tai irtonaiset puunpalat tai muut esineet, jotka koskettavat pyörivää terää, voivat sinkoutua suurella nopeudella.
9. Leikkaa vain yksi työkappale kerrallaan. Päällekkäin pinottuja työkappaleita ei voida puristaa tai tukea riittävästi, ja ne voivat leikata kiinni terään tai siirtyä leikkaamisen aikana.
10. Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle työpinnalle ennen käyttöä. Tasainen ja tukeva työskentelypinta vähentää jiirisahan epävakaaksi muuttumisen riskiä.
11. Suunnittele työsi. Aina kun muutat viiste- tai jiirikulma-asetusta, varmista, että säädettävä ohjain on asetettu oikein tukemaan työkappaletta eikä häiritse terää tai suojajärjestelmää. Siirtämällä sahanterää täydellisen simuloidun leikkauksen läpi ilman, että työkalu on "PÄÄLLÄ" eikä työkappaletta pöydällä, varmista, ettei ohjaimen leikkaamisesta aiheudu häiriöitä tai vaaraa.
12. Tarjoa riittävä tuki, kuten pöydän jatkeet, sahauspukit jne. työkappaleelle, joka on leveämpi tai pidempi kuin pöytälevy. Työkappaleet, jotka ovat pidempiä tai leveämpiä kuin jiirisahan pöytä, voivat kallistua, jos niitä ei tueta tukevasti. Jos leikattu kappale tai työkappale kallistuu, se voi nostaa alemman suojuksen tai sinkoutua pyörivän terän toimesta.
13. Älä käytä toista henkilöä pöydän jatkeen tai lisätuen korvikkeena. Epävakaa tuki työkappaleelle voi aiheuttaa terän kiinnileikkautumisen tai työkappaleen siirtymisen leikkaamisen aikana vetäen sinut ja avustajan pyörivään terään.
14. Leikattua kappaletta ei saa puristaa tai painaa millään tavalla pyörivää sahanterää vasten. Jos leikattu kappale on rajoitettu, eli käytetään pituusrajoittimia, se voi kiilautua terää vasten ja sinkoutua väkivaltaisesti.
15. Käytä aina puristinta tai kiinnitintä, joka on suunniteltu tukemaan kunnolla pyöreää materiaalia, kuten tankoja tai putkia. Tangoilla on taipumus pyöriä leikkaamisen aikana, jolloin terä "puree" ja vetää työn kädelläsi terään.
16. Anna terän saavuttaa täyden nopeuden ennen kosketusta työkappaleeseen. Tämä vähentää työkappaleen sinkoutumisen riskiä.
17. Jos työkappale tai terä juuttuu, sammuta jiirisaha. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, ja irrota pistotulppa virtalähteestä ja/tai irrota akku. Yritä sitten vapauttaa juuttunut materiaali. Jatkuva sahaaminen juuttuneella työkappaleella voi aiheuttaa hallinnan menettämisen tai jiirisahan vaurioitumisen.
18. Kun olet lopettanut leikkaamisen, vapauta kytkin, pidä sahauspää alhaalla ja odota, kunnes terä pysähtyy, ennen kuin poistat leikatun kappaleen. Käden vieminen lähelle pyörivää terää on vaarallista.
19. Pidä kahvasta tiukasti kiinni, kun teet epätäydellisen leikkauksen tai kun vapautat kytkimen ennen kuin sahauspää on kokonaan alhaalla. Sahan jarrutusvaikutus voi aiheuttaa sen, että sahauspää vetäytyy yhtäkkiä alaspäin, mikä aiheuttaa loukkaantumisvaaran.

Tärinäturvallisuus
Tämä työkalu tärisee käytön aikana.
Toistuva tai pitkäaikainen altistuminen tärinälle voi aiheuttaa tilapäisen tai pysyvän fyysisen vamman, erityisesti käsille, käsivarsille ja hartioille.
Tärinään liittyvän vamman riskin vähentämiseksi:
1. Jokaisen, joka käyttää täriseviä työkaluja säännöllisesti tai pitkään, tulisi ensin käydä lääkärintarkastuksessa ja sitten säännöllisissä lääkärintarkastuksissa sen varmistamiseksi, että käytöstä ei aiheudu tai pahennu lääketieteellisiä ongelmia. Raskaana olevat naiset tai henkilöt, joilla on heikentynyt verenkierto käsiin, aiemmat käsivammat, hermostohäiriöt, diabetes tai Raynaudin tauti, eivät saa käyttää tätä työkalua. Jos tunnet tärinään liittyviä oireita (kuten pistelyä, tunnottomuutta ja valkoisia tai sinisiä sormia), hakeudu lääkäriin mahdollisimman pian.
2. Älä tupakoi käytön aikana. Nikotiini vähentää verenkiertoa käsiin ja sormiin, mikä lisää tärinään liittyvän vamman riskiä.
3. Käytä sopivia käsineitä vähentääksesi tärinän vaikutuksia käyttäjään.
4. Käytä työkaluja, joissa on alhaisin tärinä, kun on valinnanvaraa.
5. Sisällytä tärinättömiä jaksoja jokaiseen työpäivään.
6. Tartu työkaluun mahdollisimman kevyesti (säilyttäen silti turvallisen hallinnan siitä). Anna työkalun tehdä työ.
7. Vähennä tärinää huoltamalla työkalua tässä käyttöohjeessa selitetyllä tavalla. Jos ilmenee epänormaalia tärinää, lopeta käyttö välittömästi.

Maadoitus

SÄHKÖISKUN JA KUOLEMAN EHKÄISEMISEKSI VÄÄRÄN MAADOITUSJOHDON KYTKEMISEN VUOKSI:
Tarkista pätevältä sähköasentajalta, jos olet epävarma siitä, onko pistorasia kunnolla maadoitettu. Älä muokkaa työkalun mukana toimitettua virtajohdon pistoketta. Älä koskaan poista maadoituspiikkiä pistokkeesta. Älä käytä työkalua, jos virtajohto tai pistoke on vaurioitunut. Jos se on vaurioitunut, anna huoltoliikkeen korjata se ennen käyttöä. Jos pistoke ei sovi pistorasiaan, anna pätevän sähköasentajan asentaa asianmukainen pistorasia.

Maadoitetut työkalut: Työkalut, joissa on kolmipiikkiset pistokkeet

Kolmipiikkinen pistoke ja pistorasia

Työkaluissa, jotka on merkitty "Maadoitus vaaditaan", on kolmijohtiminen johto ja kolmipiikkinen maadoituspistoke. Pistoke on kytkettävä kunnolla maadoitettuun pistorasiaan. Jos työkalussa ilmenee sähkövika tai se rikkoutuu, maadoitus tarjoaa matalan vastuksen reitin sähkön johtamiseksi pois käyttäjästä, mikä vähentää sähköiskun riskiä. (Katso kolmipiikkinen pistoke ja pistorasia.)
Pistokkeen maadoituspiikki on kytketty johdon sisällä olevan vihreän johdon kautta työkalun maadoitusjärjestelmään. Johdon vihreän johdon on oltava ainoa johdin, joka on kytketty työkalun maadoitusjärjestelmään, eikä sitä saa koskaan kiinnittää sähköisesti "jännitteiseen" liittimeen. (Katso kolmipiikkinen pistoke ja pistorasia.)
Työkalu on kytkettävä asianmukaiseen pistorasiaan, joka on asennettu ja maadoitettu oikein kaikkien säännösten ja määräysten mukaisesti. Pistokkeen ja pistorasian tulisi näyttää samalta kuin edellisessä kuvassa. (Katso kolmipiikkinen pistoke ja pistorasia.)

Kaksoiseristetyt työkalut: Työkalut, joissa on kaksihaarainen pistoke

Pistorasiat 2-piikkiselle pistokkeelle

Työkalut, jotka on merkitty "Kaksoiseristetty", eivät vaadi maadoitusta. Niissä on erityinen kaksoiseristysjärjestelmä, joka täyttää OSHA:n vaatimukset ja on Underwriters Laboratories, Inc:n, Canadian Standard Associationin ja National Electrical Coden sovellettavien standardien mukainen.
Kaksoiseristettyjä työkaluja voidaan käyttää jommassa kummassa edellisessä kuvassa esitetyistä 120 voltin pistorasioista. (Katso pistorasiat 2-piikkiselle pistokkeelle.)

Jatkojohdot

Maadoitetut työkalut vaativat kolmijohtimisen jatkojohdon. Kaksoiseristetyt työkalut voivat käyttää joko kaksi- tai kolmijohtimista jatkojohtoa.
Kun etäisyys syöttöpistorasiasta kasvaa, sinun on käytettävä paksumpaa jatkojohtoa. Jatkojohtojen käyttö, joissa on riittämättömän kokoinen johdin, aiheuttaa vakavan jännitteen laskun, mikä johtaa tehon menetykseen ja mahdollisiin työkalun vaurioihin. (Katso taulukko A.)
Mitä pienempi johdon mittarin numero on, sitä suurempi on johdon kapasiteetti. Esimerkiksi 14 gaugen johto voi kuljettaa suuremman virran kuin 16 gaugen johto. (Katso taulukko A.)
Kun käytät useampaa kuin yhtä jatkojohtoa kokonaispituuden muodostamiseen, varmista, että jokainen johto sisältää vähintään vaaditun vähimmäisjohdinkoon. (Katso taulukko A.)
Jos käytät yhtä jatkojohtoa useampaan kuin yhteen työkaluun, lisää tyyppikilven ampeerit ja määritä summan avulla vaadittu johdon vähimmäiskoko. (Katso taulukko A.)
Jos käytät jatkojohtoa ulkona, varmista, että se on merkitty tunnuksella "W-A" ("W" Kanadassa), mikä osoittaa, että se on hyväksytty ulkokäyttöön.
Varmista, että jatkojohto on kytketty oikein ja on hyvässä sähköisessä kunnossa. Vaihda aina vaurioitunut jatkojohto tai anna pätevän sähköasentajan korjata se ennen käyttöä.
Suojaa jatkojohdot teräviltä esineiltä, liialliselta kuumuudelta ja kosteilta tai märiltä alueilta.

TAULUKKO A: SUOSITELTU JOHDON VÄHIMMÄISPAKSUUS JATKOJOHDOILLE* (120/240 VOLTTIA)

TYYPPIKILVEN AMPEERIT (täydellä kuormalla)	JATKOJOHDON PITUUS
TYYPPIKILVEN AMPEERIT (täydellä kuormalla)	25´	50´	75´	100´	150´
0 – 2.0	18	18	18	18	16
2.1 – 3.4	18	18	18	16	14
3.5 – 5.0	18	18	16	14	12
5.1 – 7.0	18	16	14	12	12
7.1 – 12.0	18	14	12	10	-
12.1 – 16.0	14	12	10	-	-
16.1 – 20.0	12	10	-	-	-
* Perustuu linjajännitteen laskun rajoittamiseen viiteen volttiin 150 %:ssa nimellisvirrasta.

Symbolit

	Kaksoiseristetty
	Voltit
	Vaihtovirta
	Ampeerit
n₀ xxxx/min.	Kuormittamattoman kierrosluvun määrä minuutissa (RPM)
	merkintä, joka koskee Silmävamman riskiä. Käytä ANSI-hyväksyttyjä suojalaseja, joissa on sivusuojat.
	Lue käyttöohje ennen asennusta ja/tai käyttöä.
	merkintä, joka koskee Tulipalon vaaraa. Älä peitä tuuletusaukkoja. Pidä syttyvät esineet loitolla.
	merkintä, joka koskee Sähköiskun vaaraa. Kytke virtajohto oikein asianmukaiseen pistorasiaan.

Tekniset tiedot

Sähköluokitus	120 VAC / 60 Hz / 15 A
Nimellinen kuormittamaton nopeus	4500 RPM
45° poikkileikkauskapasiteetti	3-1/2" x 9"
90° poikkileikkauskapasiteetti	3-1/2" x 12-1/2"
Suurin viiste	48° vasen ja oikea
Suurin jiiri	52° vasen – 60° oikea
Sahanterä	10" halkaisija, 5/8" pyöreä kara 4500 vähimmäiskierroslukuluokitus

Asennus - Ennen käyttöä

Lue KOKO TÄRKEÄ TURVALLISUUSTIETO -osio tämän käyttöohjeen alussa, mukaan lukien kaikki alaotsikoiden alla oleva teksti, ennen tämän tuotteen asentamista tai käyttöä.
warning Huomautus: Lisätietoja seuraavilla sivuilla luetelluista osista on kohdassa Osien luettelo ja kaavio.

Asennus

Käytä pohjassa olevia neljää pultinreikää jiirisahan kiinnittämiseen vakaaseen tukeen ennen käyttöä. Kiinnitystarvikkeet eivät sisälly toimitukseen.
Varmista, että jiirisaha on aina vakaa ja turvallinen (esim. kiinnitetty penkkiin).

Kokoaminen

Liu'uta pölynkeräyspussi sahauspään kokoonpanon takana olevan pölynpoistoaukon päälle.

Kuva A
Varmista, että jiirisaha on aina vakaa ja turvallinen (esim. kiinnitetty penkkiin).
1. Löysää ohjaimen lukitusnuppia vastapäivään.
2. Aseta oikea liukuohjain uraan ja liu'uta ohjain haluttuun asentoon.
3. Kiristä ohjaimen lukitusnuppi.

  Kuva B

Toiminnot

Työalue

Nimeä työalue, joka on puhdas ja hyvin valaistu. Työalueella ei saa olla lasten tai lemmikkien pääsyä häiriöiden ja loukkaantumisten välttämiseksi.
Lähellä ei saa olla esineitä, kuten sähkölinjoja, jotka aiheuttavat vaaraa työskennellessä.
Reititä virtajohto turvallista reittiä pitkin työalueelle ilman, että se aiheuttaa kompastumisvaaraa tai altistaa virtajohdon mahdollisille vaurioille. Virtajohdon on ulotuttava työalueelle riittävän pitkänä, jotta se mahdollistaa vapaan liikkumisen työskennellessä.

Sahanterän valinta

Kaikkien käytettävien sahanterien on oltava merkittyjä sopiviksi leikattavalle materiaalille.
Käytä vain sahanterän halkaisijaa sahan merkintöjen mukaisesti. Katso teknisten tietojen taulukosta sahanterän reiän halkaisija ja suurin leveys.
Käytä vain sahanteriä, jotka on merkitty nopeudella, joka on yhtä suuri tai suurempi kuin työkalussa merkitty nopeus.

Suojuksen asennus

Tarkista, että alempi teränsuojus on paikallaan, liikkuu vapaasti ja sulkeutuu välittömästi.

Pölynpoiston asennus

Pölynkeräyspussin käyttämiseksi liu'uta pussi sahauspään kokoonpanon takana olevan pölynpoistoaukon päälle. Katso Kokoaminen.
Pölynpoistoaukkoon sopii myös 1-1/2" imuletku pölynkeräysjärjestelmän käyttämiseksi pölypussin sijaan.

Käyttöohjeet

warning Lue KOKO TÄRKEÄ TURVALLISUUSTIETO -osio tämän käyttöohjeen alussa, mukaan lukien kaikki alaotsikoiden alla oleva teksti, ennen tämän tuotteen asentamista tai käyttöä.

Työkalun vaihto

warning Huomautus: Varaosanen terä myydään erikseen.

Irrota työkalu virtalähteestä.
Vedä ulos sahauspään lukitustappi, nosta sahauspää yläasentoon, nosta sitten alempi teränsuojus pois tieltä ja pidä sitä ylhäällä.
Löysää suojalevyn pulttia, kunnes se irtoaa suojalevystä.
Käännä suojalevy ylös ja pois tieltä.

Kuva C
Paina karan lukitus sisään sahan pään takana ja pidä sitä sisään painettuna.
Irrota karan pultti ja ulkolaippa. Katso kuva D.

Karan pultissa on vasenkätinen kierre, ja se irtoaa kääntämällä MYÖTÄPÄIVÄÄN.

Kuva D

Huomautus: Varmista, että sisälaippa pysyy paikallaan karassa.
Irrota käytetty terä. Asenna uusi terä.
Varmista, että terän pyörimissuuntanuoli osoittaa samaan suuntaan kuin ylemmän teränsuojuksen pyörimissuuntanuoli.
Aseta ulkolaippa ja karan pultti takaisin paikalleen. Aseta laipan kupera puoli terää vasten. Pidä karan lukitus sisään painettuna ja kiristä karan pultti avaimella kääntämällä sitä VASTAPÄIVÄÄN.
Vapauta karan lukitus.
Kierrä suojalevy takaisin paikalleen ja kiinnitä se suojalevyn pultilla.
VAKAVAN VAMMAN EHKÄISEMISEKSI: Varmista, että alempi teränsuojus toimii sujuvasti ja suojaa oikein terältä ennen sahan käyttöä.

Asetus ja testaus

VAKAVAN LOUKKAANTUMISEN EHKÄISEMISEKSI VAHINGOSSA KÄYTÖN AIHEUTTAMANA:
Varmista, että liipaisin on pois päältä -asennossa ja irrota työkalu pistorasiasta ennen tämän osion toimenpiteitä.

Jiirikulman säätäminen

Kuva E

Jiirikulma on kulma, joka on materiaalin vaakasuoran pinnan poikki. 45º jiirikulmat kahden kappaleen liittämiseksi suorakulmaiseen kulmaan ovat yleisiä. 30º kulmaa käytetään usein viisteliitoksessa tai viistetyn pään tekemiseen.

Nosta jiirilukituskahvaa avataksesi pöydän lukituksen. Paina jiirisalvan vipua alas ja siirrä pöytä haluttuun kulmaan.
Jiirikulman ilmaisin näyttää valitun kulman. Kun jiirisalvan vipu vapautetaan, pöytä lukittuu paikoilleen usein käytetyissä jiirikulmissa, mukaan lukien 0º, 15º, 22,5º, 31,6º ja 45º vasemmalla sekä 0º, 15º, 22,5º, 31,6º, 45º ja 60º oikealla.
Ohittaaksesi esiasetetut pidikkeet (pysäytykset) mikrosäädöille missä tahansa kulmassa, paina alas ja pidä jiirisalvan vipua painettuna ja paina pidikesalvan painiketta lukitaksesi sen paikalleen. Vapauta jiirisalvan vipu ja säädä pöytä mihin tahansa kohtaan jiiriasteikolla. Irrottaaksesi paina jiirisalvan vipua alas vapauttaaksesi pidikesalvan painikkeen.
Paina jiirilukituskahvaa alas lukitaksesi pöydän jiirikulman säätämisen jälkeen.
Kun pöytä on säädetty haluttuun kulmaan, aseta työkappale tasaisesti vasten ohjainta, kiinnitä se puristimella ja tee leikkaus.

Viistokulman säätäminen

Kuva F

Viistoleikkaus on pystysuunnassa kulmassa oleva leikkaus. Viistoleikkauksia voidaan käyttää suhteellisen leveän ja ohuen materiaalin jiirittämiseen. Viistoleikkauksia voidaan käyttää yhdessä jiirileikkauksen kanssa yhdistetyn kulman muodostamiseksi. Yhdistettyjä kulmaleikkauksia käytetään usein kruunulistoissa, valokuvakehyksissä ja vastaavissa koristemateriaaleissa.

Nosta viistolukituskahvaa avataksesi sahanpään kokoonpanon lukituksen.
Säätääksesi vasemman viistokulman, siirrä sahanpään kokoonpanoa vasemmalle haluttuun kulmaan. Lue kulma viistoasteikolta. Säätääksesi oikean viistokulman, vedä ulos viistokulman lukituspainike sahan takaosasta ja siirrä sahanpään kokoonpanoa oikealle haluttuun kulmaan.
Lukitse sahanpään kokoonpano paikoilleen painamalla viistolukituskahvaa alas.
Tee koeleikkaus romukappaleeseen varmistaaksesi, että viistokulma on oikea.
Jos se ei ole, korjaa kulma ennen leikkaamista.

VAKAVAN LOUKKAANTUMISEN EHKÄISEMISEKSI:
Säädä ohjaimen molemmat puolet pois terän leikkauspolulta tehtyäsi leikkauskulman säädön. Siirrä terää koko liikealueellaan varmistaaksesi, että ohjaimet ovat vapaat.

Ohjaimen kohdistaminen

Jiirin, viiston tai syvyyden säädön jälkeen tarkista ja säädä ohjaimen molemmat puolet.
Löysää toista ohjaimen lukitusnuppia ja siirrä sen liukuohjainta 1/8" sisään terästä.
Kiristä ohjaimen lukitusnuppi. Varmista, että liukuohjain ei vieläkään kosketa terää.
Toista prosessi toiselle ohjaimen lukitusnupille ja liukuohjaimelle.

Syvyysrajoittimen käyttö

Kuva G

Jos halutaan tehdä ura- tai huullosleikkaus, joka ei leikkaa työkappaleen läpi, käytä syvyysrajoitinta leikkaussyvyyden säätämiseen.

Vedä ulos pään lukitustappi ja nosta sahanpään kokoonpanoa.
Kierrä syvyysrajoitin alas vaakasuoraan asentoon käyttääksesi syvyyssäätöpultin asetusta.
Vedä sahanpäätä alas tarkistaaksesi nykyisen asetuksen.
Muuttaaksesi asetusta, löysää ensin syvyyssäätöpultin lukitusmutteri. Kierrä syvyyssäätöpulttia myötäpäivään vähentääksesi syvyyttä ja vastapäivään lisätäksesi syvyyttä. Kiristä lukitusmutteri säädön jälkeen.
Irrottaaksesi kierrä syvyysrajoitin ylös pystysuoraan asentoon.

Uralevyn vaihto / säätö

Jos uralevyt vaurioituvat, ne on vaihdettava.

Irrota kuusi ruuvia, jotka pitävät kahta uralevyä paikoillaan, ja nosta ne sahasta.
Asenna uudet uralevyt asettamalla ne leikkauslinjan molemmille puolille. Aseta kuusi ruuvia takaisin ja kiristä niitä hieman.

Uralevyjen säätäminen:

Kuva H

Laske sahanpään kokoonpano alas ja lukitse se pään lukitustapilla.
Tarkista terän välys siirtämällä sahanpäätä koko liikealueellaan viistokulman ollessa 0º, suurimmalla vasemmalla viistokulmalla ja suurimmalla oikealla viistokulmalla. Katso Viistokulman säätäminen.
Jos sahanterä osuu johonkin uralevyyn, löysää kyseisen levyn kolme ruuvia ja säädä. Kiristä ruuvit ja tarkista terän välys uudelleen.
Terän välyksen varmistamisen jälkeen kiristä kuusi ruuvia, jotka pitävät uralevyt paikoillaan.

Työkappaleen asettaminen

Kiinnitä löysät työkappaleet ruuvipenkkiin tai puristimiin (ei sisälly toimitukseen) estääksesi liikkeen työskentelyn aikana.
Leikkaa vain seuraavia materiaaleja:
Mittapuu, vaneri, lastulevy, muovi.
Huomautus: Ole varovainen välttääksesi leikkauskärkien ylikuumenemista. Jos leikkaat muovia, leikkaa tasaisella vauhdilla välttääksesi sen sulamista.
Katso työkappaleen koon rajoitukset teknisten tietojen taulukosta.
Jätä tilaa sahan vasemmalle ja oikealle puolelle laajennetuille työkappaleille.
Käytä tarvittaessa lisätukia varmistaaksesi työkappaleen vakauden. Asenna saha siten, että pinta on vaakasuorassa maahan nähden, ja lisätuet tarjoavat pinnan samalla tasolla kuin sahan pöytä. Jos työpinta ja työkappaleen tuet eivät ole vaakasuorassa ja samalla tasolla, leikkauksiin ilmestyy ei-toivottuja viistokulmia, mikä johtaa huonoon liitokseen.
Kiinnitä työkappaleet sahan pöytään puristimella tai muilla kiinnityslaitteilla (ei sisälly toimitukseen). Työkappaleen kiinnittäminen lisää turvallisuutta estämällä takapotkun ja poistamalla tarpeen pitää työkappaleita lähellä terää käsin. Työkappaleen kiinnittäminen parantaa myös leikkaustarkkuutta estämällä työkappaleen liikkumisen leikkaustoimenpiteen aikana.

Työkappaleen jatkotukien käyttö

Pöydän jatkeet sijaitsevat pöydän kummallakin puolella ja ne on lukittu paikoilleen pöydän jatkeen lukitusvivuilla.
Oikein asennettuna pöydän jatkeiden yläpinta on samalla tasolla kuin pöytä ja tarjoaa laajemman tukipinnan työkappaleelle. Jokaisessa jatkeessa on leikkausrajoittimen vipu, jota voidaan nostaa toistuvien leikkausten tekemiseksi.
Tue työkappale siten, että se on samalla tasolla kuin pöytä, ja siten, että leikkauksen jälkeen leikatut kappaleet eivät putoa. Käytä sahauspukkeja tai muita tukia (ei sisälly toimitukseen) pidempien työkappaleiden tukemiseen.
Jos työkappale ei ole vaakasuorassa, teet materiaaliin tahattoman viistoleikkauksen. Jos työkappaletta ei tueta, se sitoo terää ja voi aiheuttaa materiaalin takapotkun, mikä voi aiheuttaa vammoja.

Yleiset käyttöohjeet

Varmista, että liipaisin on pois päältä -asennossa, ja kytke sitten työkalu pistorasiaan.

VAKAVAN LOUKKAANTUMISEN EHKÄISEMISEKSI: Työkalu käynnistyy automaattisesti uudelleen, jos se pysähtyy.

Liukuvan jiirisahan leikkausmenetelmä

Avaa pään lukitustappi.
Tarkista, että kaikki säätönupit ovat tiukalla (jiirilukituskahva, viistolukituskahva, ohjaimen lukitusnupit ja pöydän jatkeen lukitusvivut).
Puhalla kaikki sahanpurut tai roskat pois ohjaimesta. Aseta työmateriaali ohjainta vasten.
Käyttääksesi Shadow Cut Line Guide System -järjestelmää leikkauksen kohdistamiseen, kytke sen kytkin päälle. Vedä sahanpäätä alas, kunnes sahanterä on lähellä työkappaletta ja terän varjo näkyy työmateriaalissa osoittaen, mihin terä leikkaa. Kohdista leikkauksen merkitty sijainti työkappaleessa sahanterän varjon reunaan.
Saha toimii myös ilman Shadow Cut Line Guide System -järjestelmän käyttöä, jos halutaan. Siinä tapauksessa kohdista leikkauksen merkitty sijainti työmateriaalissa sahanterään. Estääksesi työkappaleen leikkaamisen liian lyhyeksi, kohdista terän reuna mitattuun merkkiin pitäen terän loput hukkapuolen puolella leikkausta.
Pidä työmateriaali paikoillaan puristimella. Varmista, että työmateriaali on vaakasuorassa ja tuettu tukevasti. Käytä tarvittaessa sahauspukkeja tai tukia.

Sahat voivat nopeasti amputoida sormia, jos niitä käytetään väärin. Pidä kädet selvästi pois leikkausalueelta.
Tartu sahan kahvaan, paina liipaisimen lukituspainiketta peukalollasi ja purista liipaisinta käynnistääksesi sahan.
Käytä kahta kättä ja pidä työkappaletta tukevasti pöytää ja ohjainta vasten koko ajan.
Kapealla materiaalilla paina kevyesti alas leikataksesi työkappaleen. Paina suoraan alas, "pilkkoen" materiaalia. Älä paina materiaalia alas — käytä kevyttä alaspäin suuntautuvaa painetta. Jos materiaali sitoo terää, vapauta liipaisin.
Leveällä materiaalilla siirrä terää työkappaleen poikki leikkaamisen aikana seuraavasti:
1. Löysää liukulukitusnuppia ja vedä
2. Paina sahan kahvaa alas.
3. Työnnä sahanpäätä taaksepäin leikkauksen tekemiseksi. Katso kuvaa I.

  Kuva I

  Älä paina materiaalia alas — käytä kevyttä alaspäin ja sivuttaista painetta. Jos materiaali sitoo terää, vapauta liipaisin.

Kun leikkaus on valmis, nosta sahanpää, vapauta liipaisin, odota, että terä lakkaa pyörimästä, vapauta puristin ja poista työkappale sahasta.
Onnettomuuksien välttämiseksi sammuta työkalu ja irrota se pistorasiasta käytön jälkeen. Puhdista ja säilytä työkalu sisätiloissa lasten ulottumattomissa.
Lukitse sahanpää alas ja lukitse kaikki muut säädöt ennen sahan siirtämistä. Käytä kantokahvaa ja kahvan leikkauksia pohjan kummallakin puolella nostaaksesi ja tukeaksesi sahaa sen siirtämisen aikana.

Leikkaustoimenpiteet

Poikkileikkaus

Jiirileikkaus

Viistoleikkaus

Yhdistelmäleikkaus

Huolto- ja kunnossapito-ohjeet

Toimenpiteitä, joita ei ole erikseen selitetty tässä käsikirjassa, saa suorittaa vain pätevä teknikko.

VAKAVIEN VAMMOJEN EHKÄISEMISEKSI LAITTEEN TAHATTOMAN KÄYTÖN SEURAUKSENA:
Varmista, että liipaisin on pois päältä -asennossa ja irrota työkalu pistorasiasta ennen tämän osion toimenpiteiden suorittamista.

VAKAVIEN VAMMOJEN EHKÄISEMISEKSI TYÖKALUN VIAN SEURAUKSENA:
Älä käytä vahingoittuneita laitteita. Jos esiintyy epänormaalia melua tai tärinää, korjauta ongelma ennen jatkokäyttöä.

Puhdistus, huolto ja voitelu

ENNEN JOKAISTA KÄYTTÖÄ, tarkista työkalun yleinen kunto. Tarkista:
- löysät kiinnikkeet
- liikkuvien osien virheellinen kohdistus tai jumittuminen
- vahingoittunut johto/sähköjohdotus
- halkeilleet tai rikkoutuneet osat
- mikä tahansa muu tila, joka voi vaikuttaa sen turvalliseen käyttöön.

KÄYTÖN JÄLKEEN, pyyhi työkalun ulkopinnat puhtaalla liinalla. Puhdista huolellisesti pölynkeräysaukko ja alue alemman teräsuojuksen ympärillä. Tarkista, että alempi teräsuojus liikkuu tasaisesti koko liikealueellaan ilman tarttumista.
Käytä säännöllisesti ANSI-hyväksyttyjä suojalaseja ja NIOSH-hyväksyttyä hengityssuojainta ja puhalla pöly pois moottorin tuuletusaukoista kuivalla paineilmalla.
VAKAVIEN VAMMOJEN EHKÄISEMISEKSI: Jos tämän sähkötyökalun pistoke tai virtajohto on vahingoittunut, se on vaihdettava vain pätevä huoltoteknikon toimesta.

Johteen tarkistaminen ja kalibrointi

Johde pitää työkappaleen kiinteässä asennossa, kun pöytää ja/tai sahauspään kokoonpanoa säädetään jiiri- tai viistokulmaan.
Tarkkojen leikkausten tekemiseksi johteen on oltava kohtisuorassa (90º kulmassa) sahanterään nähden.

Ennen työn aloittamista tee testileikkaus romumateriaalilla pöydän ollessa 0º jiiriasennossa.
Tarkista leikkaus tarkalla suorakulmalla. Voit myös kääntää molemmat kappaleet ympäri, pitää leikatut päät yhdessä ja pitää hyvää suoraa reunaa kappaleiden sivulla.
Jos jompikumpi testi osoittaa, että leikkaus ei ole todellinen 90º kulma, säädä johde ennen työn aloittamista.

Jos johde on säädettävä:

Irrota ensin työkalu pistorasiasta.
Löysää liukulukitusnuppia ja työnnä sahauspään kokoonpano takimmaiseen asentoonsa ja kiristä nuppi uudelleen.
Laske sahauspään kokoonpano alas ja lukitse se paikalleen käyttämällä pään lukitustappia.
Aseta puusepän suorakulma pöydälle siten, että yksi reuna on terän varrella ja toinen johteen varrella. Kaiken epätarkkuuden pitäisi olla näkyvissä.
HUOMAUTUS: Suorakulman on kosketettava terän pintaa, ei hampaita, jotta lukema on tarkka.
Johde pidetään paikallaan neljällä johteen säätöpultilla. Irrota molemmat liukuvat johteet päästäksesi pultteihin. Löysää pultteja hieman ja napauta johde varovasti paikalleen pehmeällä vasaralla. Kiristä pultit ja tee uusi testileikkaus. Toista prosessi, kunnes johde on säädetty tarkasti.

Viistokulman kalibrointi

Tarkkojen leikkausten tekemiseksi sahanterä on säädettävä täsmälleen pystysuoraan pöytään nähden.

Kulman tarkistamiseksi sahauspään kokoonpanon on oltava normaalissa pystyasennossa ja asetettuna 0º viistoasentoon. Tee leikkaus litteälle, melko paksulle romumateriaalille.
Tarkista leikkaus tarkalla suorakulmalla. Leikkauksen tulisi olla täsmälleen 90º.
Kulma voidaan tarkistaa myös kääntämällä yksi leikattu kappale 180º ja pitämällä leikatut päät yhdessä. Jos leikkaus ei ole täsmälleen pystysuora, kaksi kappaletta muodostavat pienen kulman.

0° Viistokulman säätö

Irrota ensin työkalu pistorasiasta.
Aseta jiiripöytä 0°.
Avaa viistolukitusvipu, siirrä sahauspään kokoonpanoa, kunnes viistokulman osoitin on 0° viistoasteikolla, ja lukitse sitten viistolukitusvipu.
Vedä sahauspäätä alas, kunnes terä juuri menee pöydän sisään.
Aseta kehyssuorakulma jiiripöydälle ja sahanterää vasten. HUOMAUTUS: Suorakulman on kosketettava terän pintaa, ei hampaita, jotta lukema on tarkka.
Jos terä ei ole 90° suorakulmassa jiiripöydän kanssa, löysää 0° viistosäätöpulttia sahan varressa kuusiokoloavaimella (ei sisälly).
Säädä sahan varsi kohtisuoraan jiiripöytään nähden.
Kun kohdistus on saavutettu, kiristä 0° viistosäätöpultti.

VAKAVIEN VAMMOJEN EHKÄISEMISEKSI:
Säädä johteen molemmat puolet pois terän leikkausreitiltä tehtyäsi säätöjä leikkauskulmaan. Siirrä terää koko liikealueellaan varmistaaksesi, että johteet ovat vapaat.

45° Viistokulman säätö

Säädä 45° viistokulma vasta 0° viistokulman säädön jälkeen.

Irrota liukuvat johteet.
Avaa viistolukitusvipu.
Vedä tarvittaessa ulos viistokulman lukituspainike ottaaksesi käyttöön oikean viistokulman tai viistokulman > 45°.
Siirrä sahauspäätä, kunnes viistokulman osoitin on vasemmalla 45° viistoasteikolla.
Vedä sahauspäätä alas, kunnes terä juuri menee pöydän sisään.
Aseta kolmionmuotoinen suorakulma jiiripöydälle ja sahanterää vasten.
Jos terä ei ole 45° jiiripöydän kanssa, löysää vasemmanpuoleista 45° viistosäätöpulttia sahan varressa kuusiokoloavaimella.
Säädä sahan varsi 45° jiiripöytään nähden.
Kun kohdistus on saavutettu, kiristä vasemmanpuoleinen 45° viistosäätöpultti.
Aseta liukuvat johteet takaisin paikalleen.
Oikean 45° viistokulman säätämiseksi suorita sama yllä kuvattu toimenpide seuraavin poikkeuksin:
- Siirrä sahauspäätä, kunnes viistokulman osoitin on oikealla 45° viistoasteikolla.
- Käytä oikeanpuoleista 45° viistosäätöpulttia kohdistukseen.

Jiirikulman osoittimen kalibrointi

Tarkista jiirikulman osoittimen tarkkuus vasta, kun olet tarkistanut tai säätänyt johteen varmistaaksesi, että se on 90º sahanterään nähden.

Löysää säätöruuvia, joka pitää jiirikulman osoitinta paikallaan.
Kierrä sitä, kunnes osoitin on täsmälleen 0º.
Kiristä ruuvi uudelleen.

Vianmääritys

Ongelma	Mahdolliset syyt	Todennäköiset ratkaisut
Työkalu ei käynnisty.	Johto ei ole kytketty. Pistorasiassa ei ole virtaa. Työkalun lämpöreleen katkaisija on lauennut (jos varusteena). Sisäinen vaurio tai kuluminen. (Esimerkiksi hiiliharjat tai liipaisin.)	Tarkista, että johto on kytketty. Tarkista virta pistorasiassa. Jos pistorasiassa ei ole virtaa, sammuta työkalu ja tarkista virtakatkaisija. Jos katkaisija on lauennut, varmista, että piiri on oikean kapasiteetin työkaluun nähden ja että piirissä ei ole muita kuormia. Sammuta työkalu ja anna sen jäähtyä. Paina työkalun nollauspainiketta. Anna teknikon huoltaa työkalu.
Työkalu toimii hitaasti.	Työkalua pakotetaan työskentelemään liian nopeasti. Jatkojohto on liian pitkä tai johdon halkaisija on liian pieni.	Anna työkalun työskennellä omalla nopeudellaan. Poista jatkojohdon käyttö. Jos jatkojohtoa tarvitaan, käytä sellaista, jonka halkaisija on oikea sen pituuteen ja kuormaan nähden. Katso jatkojohdot Maadoitus-osiosta.
Suorituskyky heikkenee ajan myötä.	Hiiliharjat kuluneet tai vaurioituneet.	Anna pätevän teknikon vaihtaa harjat.
Liiallinen melu tai helinä.	Sisäinen vaurio tai kuluminen. (Esimerkiksi hiiliharjat tai laakerit.)	Anna teknikon huoltaa työkalu.
Ylikuumeneminen.	Työkalua pakotetaan työskentelemään liian nopeasti. Moottorin kotelon tuuletusaukot tukossa. Moottori rasittuu pitkän tai pienen halkaisijan jatkojohdon vuoksi.	Anna työkalun työskennellä omalla nopeudellaan. Käytä ANSI-hyväksyttyjä suojalaseja ja NIOSH-hyväksyttyä pölysuojainta/hengityssuojainta puhaltaessasi pölyä pois moottorista paineilmalla. Poista jatkojohdon käyttö. Jos jatkojohtoa tarvitaan, käytä sellaista, jonka halkaisija on oikea sen pituuteen ja kuormaan nähden. Katso jatkojohdot Maadoitus-osiosta.
Noudata kaikkia turvallisuusvarotoimia aina, kun diagnosoit tai huollat työkalua. Irrota virtalähde ennen huoltoa.
