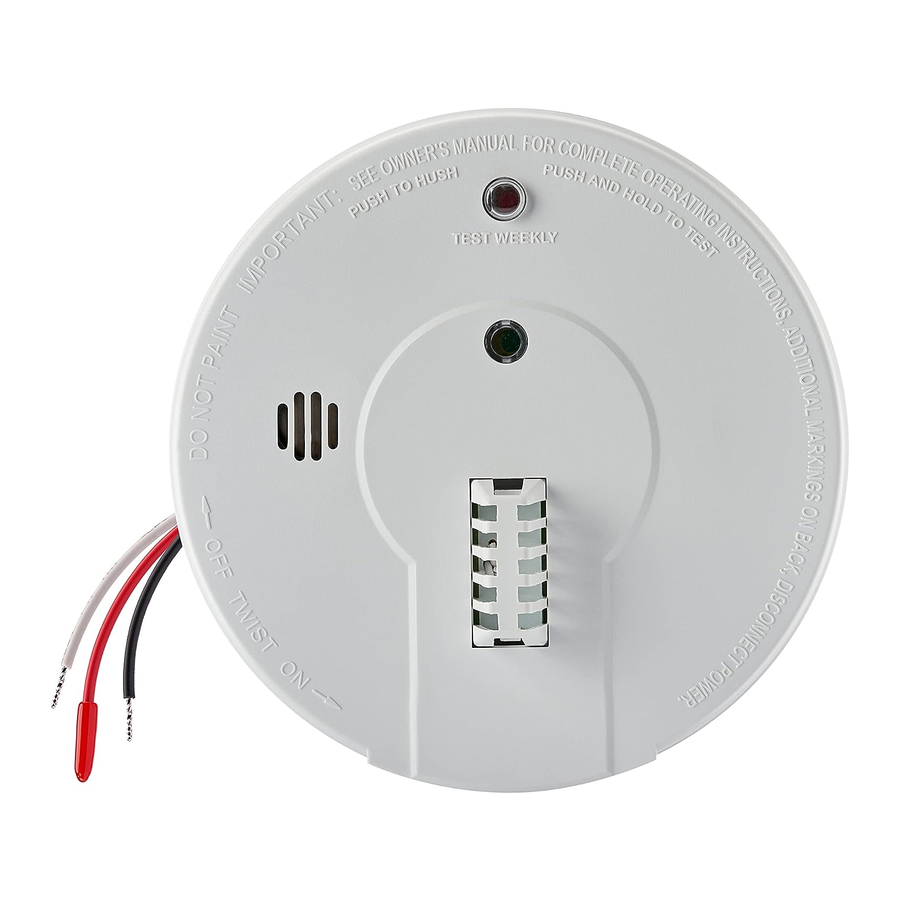

Kidde HD135F - Lämpöhälyttimen käyttöohje

Johdanto

AC-johdolla kytkettävä yksittäinen ja/tai usean aseman (enintään 24 laitetta) lämpöhälytin 9 voltin varaparistolla, 135ºF kiinteä lämpötila.
Kiitos, että ostit tämän lämpöhälyttimen. Se on tärkeä osa perheesi kodin turvallisuussuunnitelmaa. Voit luottaa siihen, että tämä tuote tarjoaa korkealaatuisen turvallisuussuojan. Tiedämme, että odotat vain parasta, kun perheesi henki on vaakalaudalla. Kidde-hälyttimet ja -lisävarusteet VOIDAAN YHDISTÄÄ VAIN muihin Kidde-hälyttimiin ja -lisävarusteisiin sekä määriteltyihin merkkeihin ja malleihin, jotka ovat yhteensopivia. Kidde-tuotteiden liittäminen muun kuin määritellyn valmistajan järjestelmään tai muiden kuin määriteltyjen laitteiden liittäminen toiselta valmistajalta olemassa olevaan Kidde-järjestelmään voi johtaa häiriöhälytyksiin, hälytyksen epäonnistumiseen tai yhden tai kaikkien laitteiden vaurioitumiseen järjestelmässä. Katso kunkin Kidde-tuotteen mukana toimitetusta käyttöoppaasta yhteensopivat mallit, merkit ja laitteet. Katso NFPA:n käynnistyslaitteiden rajoitukset KOHDAT, JOITA TULEE VÄLTTÄÄ -osiossa olevista johdotusohjeista.

PARISTOLOKERO EI SULKEUDU, ELLEI PARISTOA OLE PAIKALLAAN. LÄMPÖHÄLYTTIMEN PARISTON POISTAMINEN JA VAIHTOVIRRAN KATKAISEMINEN TAI MENETTÄMINEN TEKEE LÄMPÖHÄLYTTIMESTÄ KÄYTTÖKELVOTTOMAN.
SÄHKÖTEKNISET TIEDOT: 120 VAC, 60HZ, enintään 80 mA per hälytin (enintään 80 mA alkuperäiselle yksikölle, jossa on 24 laitetta kytkettynä).

LUE KAIKKI OHJEET ENNEN ASENNUSTA JA SÄILYTÄ TÄMÄ KÄYTTÖOHJE HÄLYTTIMEN LÄHELLÄ TULEVAA TARVETTA VARTEN.

TÄTÄ LÄMPÖHÄLYTINTÄ EI OLE SUUNNITELTU SUOJAAMAAN HENKEÄ TULELTA JA SAVULTA.
LISÄTIETOJA ON HÄLYTTIMIEN RAJOITUKSET -OSIOSSA.
Älä yritä korjata tätä lämpöhälytintä itse. Katso huolto-ohjeet kohdasta .

TEKNISET TIEDOT

Mallinumero HD135˚F
AC 120 VAC, 60HZ, 80 mA max, 9 V paristovarmennus, usean aseman (enintään 24), yhteensopiva Kidde/Lifesaver-savuhälyttimien kanssa.
U.L. Lämpötilaluokitus 135ºF Vain kiinteä lämpötila
U.L. Suurin ympäristön lämpötila katossa 100ºF
U.L. Suositeltu peittoalue 2500 neliöjalkaa (Huomautus "A")
U.L. Suositeltu väli 50 jalkaa
Suurin etäisyys seinästä 25 jalkaa (Huomautus "B")
Huomautus A: U.L.:n määrittämä enimmäispeittoalue perustuu siihen, että se tarjoaa saman vasteajan kuin sprinklerilaitteet, jotka on sijoitettu 10 jalan välein (100 neliöjalkaa) sileään kattoon, joka on noin 15 jalkaa korkea. Korkeammat katot voivat vaikuttaa haitallisesti vasteaikaan, ja nopeampi vasteaika voidaan saavuttaa pienentämällä hälyttimien välistä etäisyyttä.
Huomautus B: Suurin etäisyys on mistä tahansa seinästä tai katon ulokkeesta, joka ulottuu yli 12 tuumaa alaspäin.

HÄLYTTIMIEN SUOSITELTAVA SIJAINTI

• Lämpöhälyttimen edullisin asennuspaikka on katossa huoneen keskellä. Tässä kohdassa hälytin on lähinnä kaikkia huoneen alueita (katso kuva 3).

  POIKKEUS: Kun asennuspinta voi olla huomattavasti lämpimämpi tai kylmempi kuin huone, kuten huonosti eristetty katto, viimeistelemättömän ullakon alapuolella tai ulkoseinä. Näissä tapauksissa hälytin on asennettava sisäseinälle.
• Jos hälytintä ei voida sijoittaa huoneen keskelle, voidaan käyttää epäkeskeistä sijaintia katossa. Kun asennat hälyttimen epäkeskeisesti kattoon, sijoita se vähintään 4 tuuman (10 cm) etäisyydelle sivuseinästä (katso kuva 3).
• Jos kattoasennuspaikka ei ole mahdollinen, seuraava looginen paikka lämpöhälyttimien asennukselle on sivuseinällä. Kun asennat hälyttimen seinälle, käytä sisäseinää, jonka hälyttimen yläreuna on vähintään 4 tuuman (10 cm) ja enintään 12 tuuman (30,5 cm) etäisyydellä katosta (katso kuva 1).

• Asenna lämpöhälyttimet kalteviin, huipullisiin tai katedraalikattoihin 3 jalan (0,9 m) etäisyydelle tai sen sisäpuolelle korkeimmasta kohdasta (mitattuna vaakasuunnassa). NFPA 72 toteaa: "Savuhälyttimet huoneissa, joissa katon kaltevuus on suurempi kuin 1 jalka 8 jalassa (0,3 m 2,4 metrissä) vaakasuunnassa, on sijoitettava huoneen korkealle puolelle." NFPA 72 toteaa: "Hälytinrivi on sijoitettava ja sijoitettava 3 jalan (0,9 m) etäisyydelle katon huipusta mitattuna vaakasuunnassa" (katso kuva 3).
• Huoneissa, joissa on avoimet palkit tai palkit, kaikki kattoon asennetut hälyttimet on sijoitettava tällaisten palkkien pohjaan (katso kuva 2).

• Avoimeen palkkikattoon asennettujen hälyttimien sileän katon väli on pienennettävä enintään puoleen luetteloidusta välistä mitattuna suorassa kulmassa kiinteään palkkiin nähden (katso kuva 2).

ASENNUS MATKAILUAUTOON

Nykyaikaiset matkailuautot on suunniteltu ja rakennettu energiatehokkaiksi. Asenna lämpöhälyttimet yllä suositellulla tavalla (katso SUOSITELTAVAT SIJAINNIT ja KUVA 1).
Vanhemmissa matkailuautoissa, jotka eivät ole yhtä hyvin eristettyjä kuin nykyiset standardit, äärimmäinen kuumuus tai kylmyys voi siirtyä ulkopuolelta sisäpuolelle huonosti eristettyjen seinien ja katon kautta. Tämä voi luoda lämpöesteen, joka voi estää lämmön pääsyn kattoon asennettuun hälyttimeen. Tällaisissa yksiköissä asenna lämpöhälytin sisäseinälle siten, että hälyttimen yläreuna on vähintään 4 tuuman (10 cm) ja enintään 12 tuuman (30,5 cm) etäisyydellä katosta (katso kuva 1).
Jos et ole varma matkailuautosi eristyksestä tai jos huomaat, että ulkoseinät ja katto ovat joko kuumia tai kylmiä, asenna hälytin sisäseinälle.

TESTAA LÄMPÖHÄLYTTIMEN TOIMINTA SEN JÄLKEEN, KUN MATKAILU- TAI ASUNTOAUTO ON OLLUT VARASTOSSA, ENNEN JOKAISTA MATKAA JA VÄHINTÄÄN KERRAN VIIKOSSA KÄYTÖN AIKANA.

KOHDAT, JOITA TULEE VÄLTTÄÄ

• Puhallusilmakanavien edessä, joita käytetään lämmitykseen ja ilmastointiin, kattotuulettimien lähellä tai muilla suurten ilmavirtojen alueilla.
• Alueella, jossa lämpötila voi laskea alle -20ºF tai nousta yli 100ºF.
• Loisteputkien lähellä – elektroninen "kohina" voi aiheuttaa häiriöhälytyksiä.
• Lämpöhälyttimiä ei saa käyttää ilmaisinsuojien kanssa, ellei yhdistelmää (hälytin ja suojus) ole arvioitu ja todettu sopivaksi kyseiseen tarkoitukseen.

ASENNUSOHJEET

JOHDOTUSVAATIMUKSET

• Tämä palovaroitin tulee asentaa U.L.-listattuun tai hyväksyttyyn kytkentärasiaan. Kaikki liitännät tulee tehdä pätevän sähköasentajan toimesta ja kaikkien käytettyjen johdotusten tulee olla Yhdysvaltain kansallisen sähkömääräyksen ANSI/NFPA 70, NFPA 72 ja/tai muiden alueellasi sovellettavien määräysten artiklojen 210 ja 300.3(B) mukaisia. Usean aseman välinen kytkentäjohdotus varoittimiin on vedettävä samassa putkessa tai kaapelissa kuin AC-virtajohdotus. Lisäksi kytkentäjohdotuksen resistanssin on oltava enintään 10 ohmia.
• Sopiva virtalähde on 120 V AC yksivaihe, joka syötetään kytkemättömästä piiristä, jota ei ole suojattu vikavirtasuojakytkimellä.
•
  Tätä varoitinta ei voi käyttää virralla, joka on peräisin kanttiaalto- tai modifioidusta kanttiaaltoinvertteristä. Tällaisia inverttereitä käytetään joskus virran syöttämiseen rakenteeseen verkon ulkopuolisissa asennuksissa, kuten aurinko- tai tuulienergialähteissä. Nämä virtalähteet tuottavat korkeita huippujännitteitä, jotka vahingoittavat varoitinta.

AC-PIKALIITÄNTÄJOHDON JOHDOTUSOHJEET

KATKAISE PÄÄVIRTA PIIRISTÄ ENNEN VAROITTIMEN JOHDOTTAMISTA.

• Varoittimille, joita käytetään yksittäisinä asemia, ÄLÄ KYTKE PUNAISTA JOHTOA MIHINKÄÄN. Jätä punainen johdin eristävän suojuksen paikalleen varmistaaksesi, että punainen johdin ei pääse kosketuksiin metalliosien tai sähkörasian kanssa.
• Kun varoittimet on kytketty toisiinsa, kaikki toisiinsa kytketyt yksiköt on saatava virtaa yhdestä piiristä.
• Enintään 24 Kidde/Lifesaver-laitetta voidaan kytkeä toisiinsa usean aseman järjestelyssä. Kytkentäjärjestelmä ei saa ylittää NFPA:n kytkentärajaa, joka on 12 palovaroitinta ja/tai yhteensä 18 varoitinta (palo-, lämpö-, hiilimonoksidi jne.). Kun 18 varoitinta on kytketty toisiinsa, on edelleen mahdollista kytkeä yhteensä 6 etäsignaalilaitetta ja/tai relemoduulia.
• Kun sekoitetaan malleja, joissa on akkuvarmennus (1275, 1276, 1285, 1296, i12040, i12040A, i12060, i12060A, i12080, i12080A, i4618, i4618A, PE120, P12040, PI2000, PI2010, KN-COPE-i, KN-SM-FM-i, KN-COSM-IB, HD135F, KN-COB-IC, KN-COP-IC) malleihin, joissa ei ole akkuvarmennusta (1235, i12020, i12020A, KN-COSM-I,120X, SM120X, CO120X, SL177i), on huomioitava, että mallit ilman akkuvarmennusta eivät reagoi AC-virran katketessa.
• Suurin johdon pituus ensimmäisen ja viimeisen yksikön välillä toisiinsa kytketyssä järjestelmässä on 1000 jalkaa.
• Kuva 4 havainnollistaa kytkentäjohdotusta. Virheellinen liitäntä johtaa varoittimen vaurioitumiseen, toimintahäiriöön tai sähköiskuvaaraan.
• Varmista, että varoittimet on johdotettu jatkuvaan (kytkemättömään) virtajohtoon.
  HUOMAUTUS: Käytä tavallista UL-listattua kotitalousjohtoa (paikallisten määräysten mukaisesti), jota on saatavana kaikista sähkötarvikeliikkeistä ja useimmista rautakaupoista.

KUVIO 4 KYTKENTÄJOHDOTUSKAAVIO

AKUN ASENNUS

Katso akun asennus kohdasta KUNNOSSAPITO.

JOS AKUN MUISTUTUSSOVITE EI PIDÄ AKKULOKEROSSA AKKUA ALHAALLA, AKUN LUUKKU EI SULKEUDU, AC-PIKALIITIN EI KIINNITY VAROITTIMEEN EIKÄ VAROITIN KIINNITY TRIMMIRENKAASEEN (KATSO KUVIO 9).

KIINNITYSOHJEET

TÄMÄ YKSIKKÖ ON TIIVISTETTY. KANSI EI OLE IRROTETTAVISSA!

1. Irrota trimmirengas varoittimen takaosasta pitämällä trimmirengasta ja kiertämällä varoitinta varoittimen kannessa olevan "OFF"-nuolen osoittamaan suuntaan.
2. Kun olet valinnut oikean palovaroittimen sijainnin kohdassa VAROITTIMIEN SUOSITELTAVAT SIJAINNIT ja johdottanut AC-PIKALIITÄNTÄJOHDON kohdassa JOHDOTUSOHJEET kuvatulla tavalla, kiinnitä trimmirengas sähkörasiaan (katso kuva 5).
3. Käytä ruuvimeisseliä lyödäksesi läpi vain ne reiät trimmirengassa, jotka vastaavat sähkörasian tai kipsirenkaan tyyppiäsi. Kiinnitä trimmirengas sähkörasiaan käyttämällä sopivia reikiä. HUOMAUTUS: Käytä ympyrä-, neliö- ja kahdeksankulmiomerkintöjä jokaisen trimmirengassa olevan kiinnitysreiän lähellä auttaaksesi sinua valitsemaan oikeat kiinnitysreiät (katso kuva 5).

4. Vedä AC-PIKALIITIN trimmirenkaan keskireiän läpi ja kiinnitä rengas varmistaen, että kiinnitysruuvit on sijoitettu avainreikien pieniin päihin ennen ruuvien kiristämistä (katso kuva 5).
5. Kytke AC-PIKALIITIN varoittimen takaosaan (katso kuva 6) varmistaen, että liittimen lukot napsahtavat paikalleen. Työnnä sitten ylimääräinen johto takaisin sähkörasiaan trimmirenkaan keskellä olevan reiän läpi.

   (AC-liittimen irrottamiseksi purista lukitusvarsia ja vedä.)
6. Jos olet suorittanut kaikki JOHDOTUS-, AKUN ASENNUS- ja TRIMMIRENKAAN KIINNITYSVAIHEET, voit asentaa varoittimen trimmirengaan. Varoittimen sivulla ja trimmirengassa on kohdistusmerkkejä (katso kuva 7).

7. Asenna varoitin trimmirengaan kohdistamalla merkit ja kiertämällä varoitinta kannessa olevan "ON"-nuolen suuntaan, kunnes varoitin napsahtaa paikalleen (katso kuva 7).
8. Kytke AC-virta päälle. Vihreän AC-virran merkkivalon pitäisi palaa, kun varoitin toimii AC-virralla.

PEUKALOINTISUOJALUKITUSTAPPI: Jotta lämpövaroittimestasi tulisi peukalointisuojattu, varoittimen mukana on toimitettu lukitustappi. Tämän tapin käyttäminen auttaa estämään lapsia ja muita irrottamasta varoitinta trimmirenkaasta. Käytä tappia työntämällä se varoittimen sivussa olevaan reikään sen jälkeen, kun varoitin on asennettu trimmirengaan (katso kuva 8).

HUOMAUTUS: Peukalointisuojatappi on irrotettava akkujen vaihtamiseksi. Käytä pitkäkärkisiä pihtejä tapin vetämiseksi ulos reiästä. Nyt on mahdollista irrottaa varoitin trimmirenkaasta.
Testaa varoitin asennuksen jälkeen painamalla ja pitämällä testipainiketta painettuna useita sekunteja. Voit myös testata lämpövaroittimesi kädessä pidettävällä hiustenkuivaajalla. Täydelliset tiedot tästä menettelystä on esitetty kohdassa KÄYTTÖ JA TESTAUS.

Aikaisen varoituksen antava palon havaitseminen saavutetaan parhaiten asentamalla palonhavaitsemislaitteet kaikkiin huoneisiin ja kodin alueille seuraavasti: Palovaroitin asennettuna jokaiseen erilliseen makuutilaan (lähellä - mutta makuuhuoneen ulkopuolella) ja lämpö- tai palovaroittimet olohuoneissa, ruokailuhuoneissa, keittiöissä, käytävissä, ullakoilla, pannuhuoneissa, vaatehuoneissa, varastotiloissa, kellareissa ja kiinnitetyissä autotalleissa.

KÄYTTÖ JA TESTAUS

KÄYTTÖ: Lämpövaroitin on toiminnassa, kun AC-virta on kytketty, uudet akut on asennettu ja testaus on valmis. Kun lämpövaroitin havaitsee lämpötiloja yli 135 ºF (plus tai miinus muutama aste), sireeni antaa kovan (85 db) sykkivän hälytyksen, kunnes lämpötila laskee alle 135 ºF.

LED-MERKKIVALOT: Tämä lämpövaroitin on varustettu punaisilla ja vihreillä LED-merkkivaloilla. Punainen LED sijaitsee testipainikkeen alla ja sillä on kaksi toimintatilaa.
Valmiustila:
Punainen LED vilkkuu 30–40 sekunnin välein osoittaen, että palovaroitin toimii oikein.
Hälytystila:
Kun yksikkö havaitsee lämpöä ja menee hälytystilaan, punainen LED vilkkuu nopeasti (yksi välähdys sekunnissa). Nopea vilkkuva LED ja sykkivä hälytys jatkuvat, kunnes lämpötila laskee alle 135 ºF.
KUN YKSIKÖT ON KYTKETTY TOISIIN, vain alkuperäisen varoittimen tai testattavan varoittimen punainen LED vilkkuu nopeasti. Kaikki muut kytkentäjärjestelmän yksiköt antavat hälytyksen, mutta niiden punaiset LEDit EIVÄT vilku nopeasti.
Vihreä LED sijaitsee toisen painikkeen alla.
Valmiustila:
Vihreä LED palaa tasaisesti osoittaen AC-virran läsnäolon.

TESTAUS: Testaa painamalla testipainiketta kannessa ja pitämällä sitä painettuna vähintään 5 sekuntia. Tämä antaa hälytyksen, jos kaikki elektroniset piirit, sireeni ja akku toimivat. TESTIKYTKIN EI VÄLTTÄMÄTTÄ AIHEUTA TESTISIGNAALIA, JOS YMPÄRISTÖN LÄMPÖTILA ON ALLE 32 ºF, TÄSSÄ TAPAUKSESSA TESTAA YKSIKKÖ PUHALTAMALLA KUUMAA ILMAA VAROITTIMEN TUNNISTUSELEMENTTIIN HIUSTENKUIVAAJALLA, JOTA PIDETÄÄN NOIN 1 JALAN PÄÄSSÄ YKSIKÖSTÄ.
Jos hälytystä ei kuulu, tarkista varoitinpiiriin virtaa syöttävä sulake tai katkaisija, jos hälytystä ei vieläkään kuulu, yksikössä voi olla vialliset akut tai muu vika.
TESTAA VAROITIN VIIKOITTAIN OIKEAN TOIMINNAN VARMISTAMISEKSI.
Satunnainen tai heikko ääni varoittimestasi voi viitata vialliseen varoittimeen, ja se tulee palauttaa huoltoon.

VÄÄRÄT HÄLYTYKSET

Väärän hälytyksen välttämiseksi ÄLÄ KÄYTÄ PAIKOISSA, JOISSA HUONEEN LÄMPÖTILA YLITTÄÄ 100 ºF.
Lämpövaroittimet reagoivat vain lämpöön. Ne eivät havaitse savua. Jos yksikkö antaa hälytyksen, tarkista ensin tulipalot. Jos tulipalo havaitaan, poistu talosta ja soita palokunnalle. Jos tulipaloa ei ole, tarkista, onko jokin kohdassa VÄLTETTÄVÄT SIJAINNIT luetelluista syistä voinut aiheuttaa hälytyksen.

HUOLTO

HÄLYTYKSEN POISTO

JOS ON KÄYTETTY PEUKALOINTISUOJATTUA TAPPIA, KATSO PEUKALOINNIN ESTÄVÄN LUKITUSTAPIN OHJEET ASENNUSOHJEET -OSIOSTA TAPIN POISTO-OHJEITA VARTEN.
Pariston vaihtamiseksi irrota hälytin koristekehyksestä kiertämällä hälytintä kannessa olevan "OFF" (pois) -nuolen suuntaan (katso kuva 7). Irrota AC-virtajohto puristamalla Quick Connectorin sivuilla olevia lukitusvarsia samalla kun vedät liittimen irti hälyttimen pohjasta (katso kuva 6).

PARISTON ASENNUS JA IRROTUS

Paristojen vaihtamiseksi tai asentamiseksi sinun on ensin irrotettava hälytin koristekehyksestä noudattamalla tämän osion alussa olevia HÄLYTYKSEN POISTO -ohjeita. Kun hälytin on irrotettu, voit avata paristokotelon kannen ja asentaa tai vaihtaa pariston. Pariston asennusohjeet ovat paristokotelon kannen sisäpuolella.
Kun asennat pariston, paina pariston muistutussormi alas paristokoteloon ja asenna paristo (katso kuva 9).


JOS PARISTON MUISTUTUSSORMEA EI PIDETÄ ALHAALLA PARISTOKOTELOSSA PARISTON AVULLA, PARISTOKOTELON KANSI EI SULKEUDU, AC QUICK CONNECTOR EI KIINNITY HÄLYTTIMEEN EIKÄ HÄLYTIN KIINNITY KORISTEKEHYKSEEN.
Tämä palovaroitin käyttää 9 V:n hiilivaraparistoa (myös alkali- ja litiumparistoja voidaan käyttää). Uuden pariston pitäisi kestää yhden vuoden normaaleissa käyttöolosuhteissa.
Tässä hälyttimessä on alhaisen/puuttuvan pariston valvontapiiri, joka saa hälyttimen "sirittämään" noin 30–40 sekunnin välein vähintään seitsemän (7) päivän ajan, kun paristo on vähissä. Vaihda paristo, kun tämä tila ilmenee.
KÄYTÄ PALOVAROITTIMEN VAIHTOON VAIN SEURAAVIA 9 VOLTIN PARISTOJA.

HUOMAUTUS: VIIKOTTAINEN TESTAUS VAADITAAN!

MUISTA NOUDATTAA PARISTOKOTELON KANNEN SISÄPUOLELLE PAINETTUJA PARISTON ASENNUSOHJEITA JA KÄYTÄ VAIN MÄÄRITETTYJÄ PARISTOJA. ERI PARISTOJEN KÄYTTÖ VOI VAIKUTTAA HAITALLISESTI PALOVAROITTIMEEN.

HÄLYTTIMEN PUHDISTUS

HÄLYTIN TULEE PUHDISTAA VÄHINTÄÄN KERRAN VUODESSA
Puhdistaaksesi hälyttimen, irrota se kiinnityskannattimesta tämän osion alussa esitetyllä tavalla. Voit puhdistaa hälyttimen sisäosan (tunnistuskammion) käyttämällä paineilmaa tai pölynimurin letkua ja puhaltamalla tai imuroimalla hälyttimen yläosassa olevan lämpötila-anturin ympärillä olevien aukkojen läpi. Hälyttimen ulkopuoli voidaan pyyhkiä kostealla liinalla. Puhdistuksen jälkeen asenna hälytin takaisin ja testaa hälytin testipainikkeella. Jos puhdistus ei palauta hälytintä normaaliin toimintaan, hälytin on vaihdettava.
Asenna hälytin takaisin puhdistuksen jälkeen. Testaa hälytin testipainikkeella ja tarkista, että vihreä LED palaa.

LÄMPÖHÄLYTTIMIEN RAJOITUKSET

LUE HUOLELLISESTI JA PERUSTEELLISESTI

• LÄMPÖHÄLYTTIMIÄ EI OLE SUUNNITELTU SUOJAAMAAN IHMISHENKIÄ TULELTA JA SAVULTA. USEIMMISSA TULIPALOISSA VAARALLISIA MÄÄRIÄ MYRKYLLISIÄ KAASUJA, SAVUA JA LÄMPÖÄ VOI KEHITTYÄ ENNEN KUIN LÄMPÖHÄLYTIN TOIMII. TAPAUKSISSA, JOISSA IHMISHENKIEN TURVALLISUUS ON KYSEESSÄ, LÄMPÖHÄLYTTIMIÄ TULEE KÄYTTÄÄ VAIN LISÄTIETOLÄHTEENÄ JA PALOVAROITTIMEN ASENNUKSEN LISÄNÄ. LÄMPÖHÄLYTTIMET EIVÄT AINA TUNNISTA TULIPALOJA, TULIPALO VOI OLLA HITAAN KYTEVÄ (SAVUA TUOTTAVA) MATALAN LÄMMÖN TUOTTAVA TYYPPI, TULIPALO VOI OLLA ERI HUONEESSA KUIN HÄLYTIN TAI TULIPALON LÄMPÖ VOI OHITTAA HÄLYTTIMEN. TÄMÄ HÄLYTIN EI TUNNISTA SAVUA, KAASUJA TAI LIEKKEJÄ.
• KOTITULIPALOT KEHITTYVÄT ERI TAVOIN JA OVAT USEIN ENNALTA ARVAAMATTOMIA. MIKÄÄN YKSI HÄLYTINTYYPPI (LÄMPÖ, VALOSÄHKÖINEN TAI IONISOIVA) EI OLE AINA PARAS, JA TIETTY HÄLYTIN EI VÄLTTÄMÄTTÄ AINA VAROITA TULIPALOSTA. MYÖS HÄLYTTIMILLÄ ON RAJOITUKSIA. AKKUKÄYTTÖISEN HÄLYTTIMEN AKUN TULEE OLLA MÄÄRITETTYÄ TYYPPIÄ, HYVÄSSÄ KUNNOSSA JA ASENNETTU OIKEIN. VERKKOVIRTAISIA HÄLYTTIMIÄ EI VOI KÄYTTÄÄ, JOS VERKKOVIRTA ON KATKAISTU, KUTEN SÄHKÖTULIPALON TAI AVOIMEN SULAKKEEN VUOKSI. HÄLYTTIMET TULEE TESTATA SÄÄNNÖLLISESTI, JOTTA AKUT JA HÄLYTTIMEN PIIRIT OVAT HYVÄSSÄ KÄYTTÖKUNNOSSA.
• LÄMPÖHÄLYTTIMET EIVÄT VOI ANTAA HÄLYTYSTÄ, JOS LÄMPÖ EI SAAVUTA HÄLYTINTÄ. SEN VUOKSI LÄMPÖHÄLYTTIMET EIVÄT VÄLTTÄMÄTTÄ TUNNISTA TULIPALOJA, JOTKA ALKAVAT SAVUPIIPPUISTA, SEINISTÄ, KATOISTA, SULJETUN OVEN TOISELTA PUOLELTA TAI ERI KERROKSESTA. JOS HÄLYTIN SIJAITSEE MAKUHUONEEN ULKOPUOLELLA TAI ERI KERROKSESSA, SE EI VÄLTTÄMÄTTÄ HERÄTÄ SYVÄÄN NUKKUJAA. ALKOHOLIN TAI HUUMEIDEN KÄYTTÖ VOI MYÖS HEIKENTÄÄ KYKYÄ KUULLA HÄLYTIN. MAKSIMAALISEN SUOJAN SAAVUTTAMISEKSI LÄMPÖHÄLYTTIMIÄ TULEE KÄYTTÄÄ VAIN PALOVAROITTIMIEN LISÄNÄ. PALOVAROITTIMET TULEE ASENTAA JOKAISEEN NUKKUMISTILAAN KAIKKIIN KODIN TASOIHIN JA KYTKEÄ YHTEEN TOISTENSA JA LÄMPÖHÄLYTTIMIEN KANSSA.
• VAIKKA LÄMPÖHÄLYTTIMET YHDESSÄ PALOVAROITTIMIEN KANSSA VOIVAT AUTTAA PELASTAMAAN IHMISHENKIÄ ANTAMALLA AIKAISEN VAROITUKSEN TULIPALOSTA, NE EIVÄT KORVAA VAKUUTUSPOLIISI. KODIN OMISTAJILLA JA VUOKRALAISELLA TULEE OLLA RIITTÄVÄ VAKUUTUS HENKIEN JA OMAISUUDEN SUOJAAMISEKSI.
