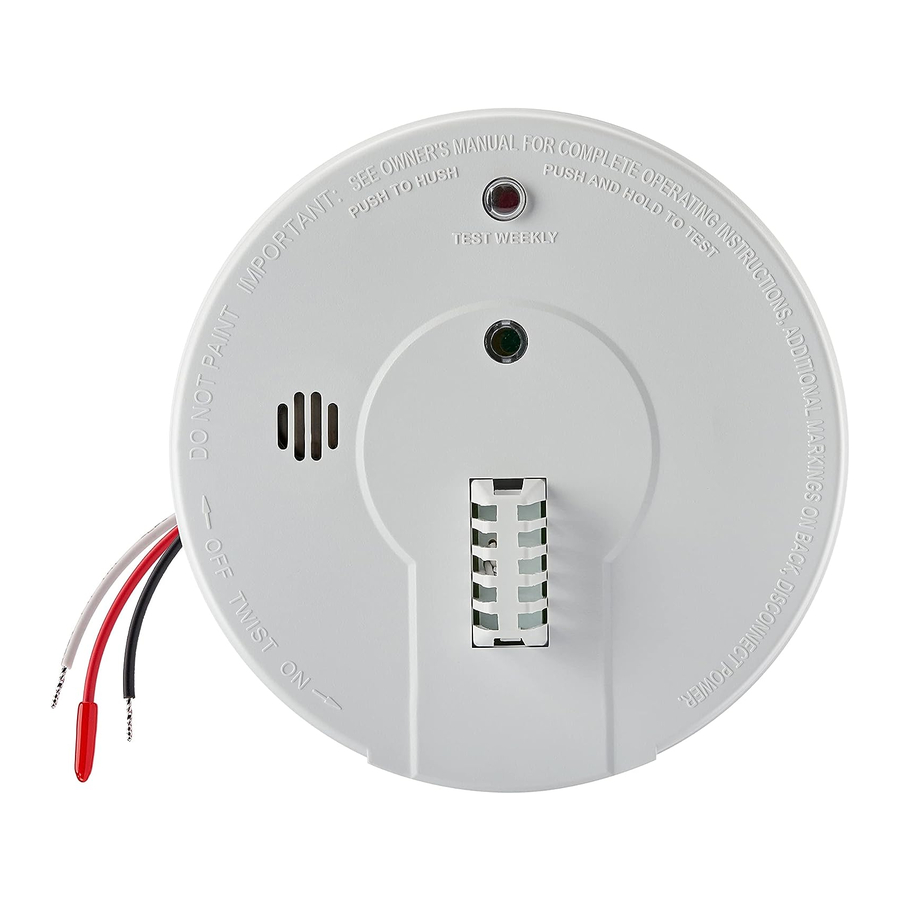

Kidde HD135F - Instrukcja obsługi czujnika ciepła

Wprowadzenie

Czujnik ciepła AC z przewodowym podłączeniem pojedynczej i/lub wielu stacji (do 24 urządzeń) z 9-woltowym zasilaniem awaryjnym bateryjnym, stała temperatura 135ºF.
Dziękujemy za zakup tego czujnika ciepła. Jest on ważną częścią planu bezpieczeństwa Twojej rodziny w domu. Możesz zaufać temu produktowi, że zapewni najwyższą jakość ochrony bezpieczeństwa. Wiemy, że oczekujesz tylko tego, gdy w grę wchodzi życie Twojej rodziny. Czujniki i akcesoria Kidde MOGĄ BYĆ łączone tylko z innymi czujnikami i akcesoriami Kidde, a także z określonymi markami i modelami czujników kompatybilnych z połączeniami. Podłączenie produktów Kidde do systemu połączeń innego producenta niż określony lub podłączenie nieokreślonego sprzętu od innego producenta do istniejącego systemu Kidde może spowodować uciążliwe alarmy, brak alarmu lub uszkodzenie jednego lub wszystkich urządzeń w systemie połączeń. Zapoznaj się z instrukcją obsługi dołączoną do każdego produktu Kidde, aby uzyskać informacje o modelach, markach i urządzeniach kompatybilnych z połączeniami. Zapoznaj się z instrukcjami okablowania w sekcji MIEJSCA, KTÓRYCH NALEŻY UNIKAĆ, aby poznać limity urządzeń inicjujących NFPA.

DRZWICZKI BATERII NIE ZAMKNĄ SIĘ, JEŚLI NIE BĘDZIE BATERII. WYJĘCIE BATERII CZUJNIKA CIEPŁA I ODŁĄCZENIE LUB UTRATA ZASILANIA AC SPOWODUJE, ŻE CZUJNIK CIEPŁA BĘDZIE NIESPRAWNY.
PARAMETRY ELEKTRYCZNE: 120 VAC, 60HZ, maksymalnie 80mA na czujnik (maksymalnie 80mA dla jednostki źródłowej z 24 połączonymi urządzeniami).

PRZECZYTAJ WSZYSTKIE INSTRUKCJE PRZED INSTALACJĄ I ZACHOWAJ TĘ INSTRUKCJĘ W POBLIŻU CZUJNIKA DO WYKORZYSTANIA W PRZYSZŁOŚCI.

TEN CZUJNIK CIEPŁA NIE JEST PRZEZNACZONY DO OCHRONY ŻYCIA PRZED POŻAREM I DYMEM.
SZCZEGÓŁOWE INFORMACJE ZNAJDUJĄ SIĘ W SEKCJI OGRANICZENIA ALARMÓW.
Nie próbuj samodzielnie naprawiać tego czujnika ciepła. Zapoznaj się z instrukcjami w celu uzyskania serwisu.

SPECYFIKACJA

Numer modelu HD135˚F
AC 120 VAC, 60HZ, 80 mA max, zasilanie awaryjne bateryjne 9 V, wiele stacji (do 24), kompatybilny z czujnikami dymu Kidde/Lifesaver.
Klasyfikacja temperaturowa U.L. 135ºF Tylko stała temperatura
U.L. Maksymalna temperatura otoczenia na suficie 100ºF
U.L. Zalecany zasięg 2500 stóp kwadratowych (Uwaga "A")
U.L. Zalecany odstęp 50 stóp
Maksymalna odległość od ściany 25 stóp (Uwaga "B")
Uwaga A: Maksymalny zasięg ustalony przez U.L. opiera się na zapewnieniu takiego samego czasu reakcji jak urządzenia tryskaczowe rozmieszczone w odstępach 10 stóp (100 stóp kwadratowych) na gładkim suficie o wysokości około 15 stóp. Wyższe sufity mogą negatywnie wpływać na czas reakcji, a wcześniejszy czas reakcji można uzyskać, zmniejszając odstępy między czujnikami.
Uwaga B: Maksymalna odległość od dowolnej ściany lub występu sufitowego wystającego w dół na więcej niż 12 cali.

ZALECANA LOKALIZACJA CZUJNIKÓW

• Najkorzystniejszym miejscem montażu czujnika ciepła jest sufit na środku pomieszczenia. W tym miejscu czujnik znajduje się najbliżej wszystkich obszarów pomieszczenia (patrz rysunek 3).

  WYJĄTEK: Gdy powierzchnia montażowa może być znacznie cieplejsza lub chłodniejsza niż w pomieszczeniu, na przykład słabo izolowany sufit, pod nie wykończonym poddaszem lub ścianą zewnętrzną. W takich przypadkach czujnik należy zamontować na ścianie wewnętrznej.
• Jeśli czujnika nie można umieścić na środku pomieszczenia, można użyć lokalizacji poza środkiem na suficie. Montując czujnik poza środkiem na suficie, umieść go w odległości co najmniej 4" (10 cm) od ściany bocznej (patrz rysunek 3).
• Jeśli montaż na suficie nie jest możliwy, następnym logicznym miejscem montażu czujników ciepła jest ściana boczna. Montując czujnik na ścianie, użyj ściany wewnętrznej z górną krawędzią czujnika na wysokości co najmniej 4" (10 cm) i maksymalnie 12" (30,5 cm) poniżej sufitu (patrz rysunek 1).

• Zainstaluj czujniki ciepła na pochyłych, spiczastych lub katedralnych sufitach w odległości 3 stóp (0,9 m) od najwyższego punktu (mierzone poziomo). NFPA 72 stanowi: "Czujniki dymu w pomieszczeniach o nachyleniu sufitu większym niż 1 stopa na 8 stóp (0,3 m na 2,4 m) w poziomie powinny być umieszczone po wyższej stronie pomieszczenia". NFPA 72 stanowi: "Rząd czujników powinien być rozmieszczony i umieszczony w odległości 3 stóp (0,9 m) od szczytu sufitu mierzonego poziomo" (patrz rysunek 3).
• W pomieszczeniach z otwartymi legarami lub belkami wszystkie czujniki montowane na suficie powinny być umieszczone na spodzie takich belek (patrz rysunek 2).

• Czujniki zainstalowane na suficie z otwartymi legarami powinny mieć zmniejszony odstęp gładkiego sufitu do nie więcej niż połowy podanego odstępu, mierzonego pod kątem prostym do litego legara (patrz rysunek 2).

INSTALACJA W DOMU MOBILNYM

Nowoczesne domy mobilne zostały zaprojektowane i zbudowane tak, aby były energooszczędne. Zainstaluj czujniki ciepła zgodnie z zaleceniami powyżej (patrz ZALECANE LOKALIZACJE i RYSUNEK 1).
W starszych domach mobilnych, które nie są dobrze izolowane w porównaniu z obecnymi standardami, ekstremalne ciepło lub zimno może być przenoszone z zewnątrz do wewnątrz przez słabo izolowane ściany i dach. Może to stworzyć barierę termiczną, która może uniemożliwić dotarcie ciepła do czujnika zamontowanego na suficie. W takich jednostkach zainstaluj czujnik ciepła na ścianie wewnętrznej z górną krawędzią czujnika na wysokości co najmniej 4" (10 cm) i maksymalnie 12" (30,5 cm) poniżej sufitu (patrz rysunek 1).
Jeśli nie masz pewności co do izolacji w swoim domu mobilnym lub jeśli zauważysz, że ściany zewnętrzne i sufit są gorące lub zimne, zainstaluj czujnik na ścianie wewnętrznej.

SPRAWDŹ DZIAŁANIE CZUJNIKA CIEPŁA PO PRZECHOWYWANIU POJAZDU REKREACYJNEGO LUB DOMU MOBILNEGO, PRZED KAŻDĄ PODRÓŻĄ I CO NAJMNIEJ RAZ W TYGODNIU PODCZAS UŻYTKOWANIA.

MIEJSCA, KTÓRYCH NALEŻY UNIKAĆ

• Przed kanałami nawiewnymi powietrza wymuszonego używanymi do ogrzewania i klimatyzacji, w pobliżu wentylatorów sufitowych lub innych obszarów o dużym przepływie powietrza.
• W obszarze, w którym temperatura może spaść poniżej -20ºF lub wzrosnąć powyżej 100ºF.
• W pobliżu świetlówek – elektroniczny "szum" może powodować uciążliwe alarmy.
• Czujniki ciepła nie mogą być używane z osłonami czujników, chyba że kombinacja (czujnik i osłona) została oceniona i uznana za odpowiednią do tego celu.

INSTRUKCJE INSTALACJI

WYMAGANIA DOTYCZĄCE OKABLOWANIA

• Ten czujnik dymu powinien być zainstalowany na puszce przyłączeniowej z certyfikatem lub uznanej przez U.L. Wszystkie połączenia powinny być wykonane przez wykwalifikowanego elektryka, a całe użyte okablowanie powinno być zgodne z artykułami 210 i 300.3(B) amerykańskiego National Electrical Code ANSI/NFPA 70, NFPA 72 i/lub innymi przepisami obowiązującymi w danym obszarze. Okablowanie połączeń wielostanowiskowych do alarmów musi być prowadzone w tym samym korycie lub kablu co okablowanie zasilania AC. Ponadto rezystancja okablowania połączeń powinna wynosić maksymalnie 10 omów.
• Odpowiednim źródłem zasilania jest jednofazowe napięcie przemienne 120 V dostarczane z obwodu nieprzełączalnego, który nie jest chroniony przez wyłącznik różnicowoprądowy.
•
  Ten alarm nie może być zasilany z falownika o przebiegu prostokątnym lub zmodyfikowanym prostokątnym. Tego typu falowniki są czasami używane do zasilania konstrukcji w instalacjach poza siecią, takich jak źródła energii słonecznej lub wiatrowej. Te źródła zasilania wytwarzają wysokie napięcia szczytowe, które uszkodzą alarm.

INSTRUKCJE OKABLOWANIA DLA ZŁĄCZKI AC QUICK CONNECT

WYŁĄCZ GŁÓWNE ZASILANIE OBWODU PRZED PODŁĄCZENIEM ALARMU.

• W przypadku alarmów używanych jako pojedyncza stacja, NIE PODŁĄCZAJ CZERWONEGO PRZEWODU DO NICZEGO. Pozostaw czerwoną osłonę izolacyjną przewodu na miejscu, aby upewnić się, że czerwony przewód nie dotyka żadnych metalowych części ani puszki elektrycznej.
• Gdy alarmy są połączone ze sobą, wszystkie połączone jednostki muszą być zasilane z jednego obwodu.
• Maksymalnie 24 urządzenia Kidde/Lifesaver mogą być połączone ze sobą w układzie wielostanowiskowym. System połączeń nie powinien przekraczać limitu NFPA wynoszącego 12 czujników dymu i/lub łącznie 18 alarmów (dymu, ciepła, tlenku węgla itp.). Przy 18 połączonych alarmach nadal można połączyć do 6 zdalnych urządzeń sygnalizacyjnych i/lub modułów przekaźnikowych.
• Podczas łączenia modeli z zasilaniem bateryjnym (1275, 1276, 1285, 1296, i12040, i12040A, i12060, i12060A, i12080, i12080A, i4618, i4618A, PE120, P12040, PI2000, PI2010, KN-COPE-i, KN-SM-FM-i, KN-COSM-IB, HD135F, KN-COB-IC, KN-COP-IC) z modelami bez zasilania bateryjnego (1235, i12020, i12020A, KN-COSM-I,120X, SM120X, CO120X, SL177i) należy pamiętać, że modele bez zasilania bateryjnego nie będą reagować podczas awarii zasilania AC.
• Maksymalna odległość okablowania między pierwszą a ostatnią jednostką w systemie połączonym wynosi 1000 stóp (ok. 305 metrów).
• Rysunek 4 ilustruje okablowanie połączeń. Nieprawidłowe podłączenie spowoduje uszkodzenie alarmu, brak działania lub zagrożenie porażeniem prądem.
• Upewnij się, że alarmy są podłączone do ciągłej (nieprzełączanej) linii zasilania.
  UWAGA: Użyj standardowego przewodu domowego z certyfikatem UL (zgodnie z lokalnymi przepisami), dostępnego we wszystkich sklepach z artykułami elektrycznymi i większości sklepów z narzędziami.

RYSUNEK 4 SCHEMAT OKABLOWANIA POŁĄCZEŃ

INSTALACJA BATERII

Zobacz KONSERWACJA, aby uzyskać informacje na temat instalacji baterii.

JEŚLI PALEC PRZYPOMINAJĄCY O BATERII NIE JEST PRZYTRZYMYWANY W DÓŁ W KOMORZE BATERII PRZEZ BATERIĘ, DRZWICZKI BATERII NIE ZAMKNĄ SIĘ, ZŁĄCZKA AC QUICK CONNECTOR NIE PRZYMOCOJE SIĘ DO ALARMU, A ALARM NIE PRZYMOCOJE SIĘ DO PIERŚCIENIA WYKOŃCZENIOWEGO (PATRZ RYSUNEK 9).

INSTRUKCJE MONTAŻU

TO URZĄDZENIE JEST ZAMKNIĘTE. POKRYWA JEST NIEROZBIERALNA!

1. Zdejmij pierścień wykończeniowy z tyłu alarmu, trzymając pierścień wykończeniowy i obracając alarm w kierunku wskazanym przez strzałkę "OFF" (wyłączony) na obudowie alarmu.
2. Po wybraniu odpowiedniej lokalizacji czujnika dymu, zgodnie z opisem w sekcji ZALECANE LOKALIZACJE ALARMÓW i podłączeniu złącza AC QUICK CONNECT zgodnie z opisem w INSTRUKCJI OKABLOWANIA, przymocuj pierścień wykończeniowy do puszki elektrycznej (patrz rysunek 5).
3. Użyj śrubokręta, aby wybić tylko parę otworów w pierścieniu wykończeniowym, które pasują do twojego typu puszki elektrycznej lub pierścienia gipsowego. Zamontuj pierścień wykończeniowy do puszki elektrycznej, używając odpowiednich otworów. UWAGA: Użyj oznaczeń koła, kwadratu i ośmiokąta w pobliżu każdego otworu montażowego w pierścieniu wykończeniowym, aby pomóc w wyborze prawidłowych otworów montażowych (patrz rysunek 5).

4. Przeciągnij ZŁĄCZKĘ AC QUICK CONNECTOR przez środkowy otwór w pierścieniu wykończeniowym i zamontuj pierścień, upewniając się, że śruby mocujące są umieszczone w małych końcach otworów na klucze przed dokręceniem śrub (patrz rysunek 5).
5. Podłącz ZŁĄCZKĘ AC QUICK CONNECTOR do tyłu alarmu (patrz rysunek 6), upewniając się, że zatrzaski na złączce zatrzaskują się na swoim miejscu. Następnie wepchnij nadmiar przewodu z powrotem do puszki elektrycznej przez otwór w środku pierścienia wykończeniowego.

   (Aby wyjąć złącze AC, ściśnij ramiona blokujące i pociągnij.)
6. Jeśli zakończyłeś wszystkie KROKI OKABLOWANIA, INSTALACJI BATERII I MONTAŻU PIERŚCIENIA WYKOŃCZENIOWEGO, możesz zainstalować alarm na pierścieniu wykończeniowym. Znaki wyrównania znajdują się z boku alarmu i na pierścieniu wykończeniowym (patrz rysunek 7).

7. Zainstaluj alarm na pierścieniu wykończeniowym, wyrównując znaki wskazujące i obracając alarm w kierunku strzałki "ON" (włączony) na obudowie, aż alarm zatrzaśnie się na swoim miejscu (patrz rysunek 7).
8. Włącz zasilanie AC. Zielony wskaźnik zasilania AC powinien świecić, gdy alarm jest zasilany z zasilania AC.

SWORZEŃ BLOKUJĄCY ZABEZPIECZAJĄCY PRZED SABOTAŻEM: Aby zabezpieczyć czujnik ciepła przed sabotażem, do alarmu dołączono sworzeń blokujący. Użycie tego sworznia pomoże powstrzymać dzieci i inne osoby przed zdjęciem alarmu z pierścienia wykończeniowego. Aby użyć sworznia, włóż go do otworu z boku alarmu po zainstalowaniu alarmu na pierścieniu wykończeniowym (patrz rysunek 8).

UWAGA: Sworzeń zabezpieczający przed sabotażem będzie musiał zostać usunięty w celu wymiany baterii. Użyj szczypiec z długimi noskami, aby wyciągnąć sworzeń z otworu. Teraz można zdjąć alarm z pierścienia wykończeniowego.
Po instalacji PRZETESTUJ alarm, naciskając i przytrzymując przycisk testowy przez kilka sekund. Możesz również użyć ręcznej suszarki do włosów, aby przetestować czujnik ciepła. Pełne szczegóły dotyczące tej procedury znajdują się w sekcji DZIAŁANIE I TESTOWANIE.

Wczesne ostrzeganie o pożarze najlepiej osiągnąć poprzez zainstalowanie urządzeń wykrywających pożar we wszystkich pokojach i obszarach domu w następujący sposób: Czujnik dymu zainstalowany w każdej oddzielnej sypialni (w pobliżu - ale poza sypialnią) oraz czujniki ciepła lub dymu w salonach, jadalniach, kuchniach, korytarzach, na strychach, w kotłowniach, szafach, pomieszczeniach gospodarczych, piwnicach i przyległych garażach.

DZIAŁANIE I TESTOWANIE

DZIAŁANIE: Czujnik ciepła działa po podłączeniu zasilania AC, zainstalowaniu nowych baterii i zakończeniu testowania. Gdy czujnik ciepła wykryje temperatury powyżej 135°F (57°C) (plus lub minus kilka stopni), rozlegnie się głośny (85 db) pulsujący alarm, aż temperatura spadnie poniżej 135°F (57°C).

WSKAŹNIKI LED: Ten czujnik ciepła jest wyposażony w czerwone i zielone wskaźniki LED. Czerwona dioda LED znajduje się pod przyciskiem testowym i ma dwa tryby pracy.
Stan gotowości:
Czerwona dioda LED będzie migać co 30-40 sekund, wskazując, że czujnik dymu działa prawidłowo.
Stan alarmowy:
Gdy urządzenie wykryje ciepło i przejdzie w stan alarmowy, czerwona dioda LED będzie szybko migać (jeden błysk na sekundę). Szybko migająca dioda LED i pulsujący alarm będą kontynuowane, aż temperatura spadnie poniżej 135 °F (57°C).
GDY URZĄDZENIA SĄ POŁĄCZONE, tylko czerwona dioda LED alarmu źródłowego lub alarmu testowanego będzie szybko migać. Wszystkie inne jednostki w systemie połączeń wyemitują alarm, ale ich czerwone diody LED NIE będą szybko migać.
Zielona dioda LED znajduje się pod drugim przyciskiem.
Stan gotowości:
Zielona dioda LED będzie świecić światłem ciągłym, wskazując obecność zasilania AC.

TESTOWANIE: Przetestuj, naciskając przycisk testowy na obudowie i przytrzymując go przez co najmniej 5 sekund. Spowoduje to włączenie alarmu, jeśli wszystkie obwody elektroniczne, syrena i bateria działają. PRZEŁĄCZNIK TESTOWY MOŻE NIE WYSŁAĆ SYGNAŁU TESTOWEGO, JEŚLI TEMPERATURA OTOCZENIA JEST NIŻSZA NIŻ 32°F (0°C), W TAKIM PRZYPADKU PRZETESTUJ URZĄDZENIE, DMUCHAJĄC GORĄCYM POWIETRZEM NA ELEMENT WYKRYWAJĄCY ALARM ZA POMOCĄ SUSZARKI DO WŁOSÓW TRZYMANEJ OKOŁO 1 STOPY (30 CM) OD URZĄDZENIA.
Jeśli nie rozlegnie się żaden alarm, sprawdź bezpiecznik lub wyłącznik zasilający obwód alarmu, jeśli alarm nadal nie działa, urządzenie może mieć wadliwe baterie lub inną awarię.
TESTUJ ALARM CO TYDZIEŃ, ABY ZAPEWNIĆ PRAWIDŁOWE DZIAŁANIE.
Nierównomierny lub cichy dźwięk dochodzący z alarmu może wskazywać na wadliwy alarm i należy go zwrócić do serwisu.

FAŁSZYWE ALARMY

Aby uniknąć fałszywych alarmów, NIE UŻYWAJ W MIEJSCACH, GDZIE TEMPERATURA POKOJOWA PRZEKROCZY 100°F (38°C).
Czujniki ciepła reagują tylko na ciepło. Nie wykrywają dymu. Jeśli urządzenie włączy alarm, najpierw sprawdź, czy nie ma pożaru. Jeśli zostanie wykryty pożar, wyjdź z domu i wezwij straż pożarną. Jeśli nie ma pożaru, sprawdź, czy jedna z przyczyn wymienionych w sekcji MIEJSCA, KTÓRYCH NALEŻY UNIKAĆ, mogła spowodować alarm.

KONSERWACJA

USUWANIE ALARMU

JEŚLI UŻYTO ZABEZPIECZENIA PRZED SABOTAŻEM, ZOBACZ PUNKT ZABEZPIECZENIE PRZED SABOTAŻEM W INSTRUKCJI INSTALACJI W CELU UZYSKANIA INSTRUKCJI DOTYCZĄCYCH USUWANIA ZABEZPIECZENIA.
Aby wymienić baterię, zdejmij alarm z pierścienia ozdobnego, obracając alarm w kierunku strzałki "OFF" (wyłączony) na obudowie (patrz rysunek 7). Aby odłączyć wiązkę zasilania AC, ściśnij ramiona blokujące po bokach złącza Quick Connector, jednocześnie odciągając złącze od spodu alarmu (patrz rysunek 6).

INSTALACJA I WYJMOWANIE BATERII

Aby wymienić lub zainstalować baterie, należy najpierw zdjąć alarm z pierścienia ozdobnego, postępując zgodnie z instrukcjami USUWANIA ALARMU na początku tej sekcji. Po zdjęciu alarmu można otworzyć pokrywę baterii i zainstalować lub wymienić baterię. Instrukcje instalacji baterii znajdują się wewnątrz pokrywy baterii.
Podczas instalacji baterii wciśnij palec przypominający o baterii w komorę baterii i zainstaluj baterię (patrz rysunek 9).


JEŚLI PALEC PRZYPOMINAJĄCY O BATERII NIE JEST PRZYTRZYMYWANY W KOMORZE BATERII PRZEZ BATERIĘ, POKRYWA BATERII NIE ZAMKNIE SIĘ, ZŁĄCZKA AC QUICK CONNECTOR NIE PRZYŁĄCZY SIĘ DO ALARMU, A ALARM NIE PRZYŁĄCZY SIĘ DO PIERŚCIENIA OZDOBNEGO.
Ten czujnik dymu wykorzystuje baterię zapasową 9V (można również używać baterii alkalicznych i litowych). Świeża bateria powinna wystarczyć na jeden rok w normalnych warunkach pracy.
Ten alarm ma obwód monitorowania niskiego/braku baterii, który spowoduje, że alarm będzie "ćwierkał" co około 30-40 sekund przez minimum siedem (7) dni, gdy bateria będzie słaba. Wymień baterię, gdy wystąpi taka sytuacja.
UŻYWAJ WYŁĄCZNIE NASTĘPUJĄCYCH BATERII 9 V DO WYMIANY W CZUJNIKU DYMU.

UWAGA: WYMAGANE SĄ TYGODNIOWE TESTY!

NALEŻY PRZESTRZEGAĆ INSTRUKCJI INSTALACJI BATERII WYDRUKOWANYCH WEWNĄTRZ POKRYWY BATERII I UŻYWAĆ WYŁĄCZNIE OKREŚLONYCH BATERII. UŻYCIE RÓŻNYCH BATERII MOŻE MIEĆ SZKODLIWY WPŁYW NA CZUJNIK DYMU.

CZYSZCZENIE ALARMU

ALARM NALEŻY CZYŚCIĆ PRZYNAJMNIEJ RAZ W ROKU
Aby wyczyścić alarm, zdejmij go z wspornika montażowego, jak opisano na początku tej sekcji. Wnętrze alarmu (komorę czujnika) można wyczyścić za pomocą sprężonego powietrza lub węża odkurzacza, wdmuchując lub odkurzając przez otwory wokół czujnika temperatury znajdującego się na górze alarmu. Zewnętrzną część alarmu można przetrzeć wilgotną szmatką. Po wyczyszczeniu ponownie zainstaluj alarm i przetestuj go za pomocą przycisku testowego. Jeśli czyszczenie nie przywróci normalnego działania alarmu, należy go wymienić.
Po wyczyszczeniu ponownie zainstaluj alarm. Przetestuj alarm za pomocą przycisku testowego i sprawdź, czy świeci się zielona dioda LED.

OGRANICZENIA ALARMÓW CIEPŁA

PROSZĘ PRZECZYTAĆ UWAŻNIE I DOKŁADNIE

• ALARMY CIEPŁA NIE SĄ PRZEZNACZONE DO OCHRONY ŻYCIA PRZED POŻAREM I DYMEM. W WIĘKSZOŚCI POŻARÓW NIEBEZPIECZNE POZIOMY TOKSYCZNYCH GAZÓW, DYMU I CIEPŁA MOGĄ SIĘ NAGROMADZIĆ, ZANIM ZADZIAŁA ALARM CIEPŁA. W PRZYPADKACH, GDZIE WAŻNE JEST BEZPIECZEŃSTWO ŻYCIA, ALARMY CIEPŁA POWINNY BYĆ UŻYWANE WYŁĄCZNIE JAKO DODATKOWE ŹRÓDŁO INFORMACJI I JAKO UZUPEŁNIENIE INSTALACJI ALARMU DYMU. ALARMY CIEPŁA NIE ZAWSZE WYKRYWAJĄ POŻARY, POŻAR MOŻE BYĆ WOLNYM TLEJĄCYM SIĘ (WYTWARZAJĄCYM DYM) TYPEM WYTWARZAJĄCYM NISKIE CIEPŁO, POŻAR MOŻE BYĆ W INNYM POMIESZCZENIU NIŻ ALARM LUB CIEPŁO Z POŻARU MOŻE OMINĄĆ ALARM. TEN ALARM NIE WYKRYJE DYMU, GAZÓW ANI PŁOMIENI.
• POŻARY DOMOWE ROZWIJAJĄ SIĘ NA RÓŻNE SPOSOBY I CZĘSTO SĄ NIEPRZEWIDYWALNE. ŻADEN TYP ALARMU (CIEPŁA, FOTOELEKTRYCZNY LUB JONIZACYJNY) NIE JEST ZAWSZE NAJLEPSZY, A DANY ALARM NIE ZAWSZE MOŻE OSTRZEGAĆ PRZED POŻAREM. ALARMY MAJĄ RÓWNIEŻ OGRANICZENIA. W PRZYPADKU ALARMU ZASILANEGO BATERYJNIE BATERIA MUSI BYĆ OKREŚLONEGO TYPU, W DOBRYM STANIE I PRAWIDŁOWO ZAINSTALOWANA. ALARMY ZASILANE PRĄDEM ZMIENNYM NIE BĘDĄ DZIAŁAĆ, JEŚLI ZASILANIE PRĄDEM ZMIENNYM ZOSTAŁO ODCIĘTE, NA PRZYKŁAD PRZEZ POŻAR ELEKTRYCZNY LUB PRZEPALONY BEZPIECZNIK. ALARMY NALEŻY REGULARNIE TESTOWAĆ, ABY UPEWNIĆ SIĘ, ŻE BATERIE I OBWODY ALARMOWE SĄ W DOBRYM STANIE TECHNICZNYM.
• ALARMY CIEPŁA NIE MOGĄ WYWOŁAĆ ALARMU, JEŚLI CIEPŁO NIE DOTRZE DO ALARMU. DLATEGO ALARMY CIEPŁA MOGĄ NIE WYKRYĆ POŻARÓW ROZPOCZYNAJĄCYCH SIĘ W KOMINACH, ŚCIANACH, NA DACHACH, PO DRUGIEJ STRONIE ZAMKNIĘTYCH DRZWI LUB NA INNYM PIĘTRZE. JEŚLI ALARM ZNAJDUJE SIĘ POZA SYPIALNIĄ LUB NA INNYM PIĘTRZE, MOŻE NIE OBUDZIĆ OSOBY ŚPIĄCEJ SNEM KAMIENNYM. UŻYWANIE ALKOHOLU LUB NARKOTYKÓW MOŻE RÓWNIEŻ WPŁYWAĆ NA ZDOLNOŚĆ SŁYSZENIA ALARMU. DLA MAKSYMALNEJ OCHRONY ALARMY CIEPŁA POWINNY BYĆ UŻYWANE WYŁĄCZNIE JAKO UZUPEŁNIENIE ALARMÓW DYMU. ALARMY DYMU POWINNY BYĆ ZAINSTALOWANE W KAŻDEJ STREFIE SPANIA NA KAŻDYM POZIOMIE DOMU I BYĆ WZAJEMNIE POŁĄCZONE ZE SOBĄ I ALARMAMI CIEPŁA.
• CHOCIAŻ ALARMY CIEPŁA W POŁĄCZENIU Z ALARMAMI DYMU MOGĄ POMÓC RATOWAĆ ŻYCIE, ZAPEWNIAJĄC WCZESNE OSTRZEŻENIE O POŻARZE, NIE ZASTĘPUJĄ POLISY UBEZPIECZENIOWEJ. WŁAŚCICIELE DOMÓW I NAJEMCY POWINNI POSIADAĆ ODPOWIEDNIE UBEZPIECZENIE, ABY CHRONIĆ SWOJE ŻYCIE I MIENIE.
