Maytag Gemini -käyttöohje

VÄLYSMITAT

Katso vapaasti seisovan lieden asennuksen täydelliset tiedot kuvista 1 ja 2. TURVALLISUUSSYISTÄ älä asenna liettä mihinkään palavaan kaapistoon, joka ei ole kuvan 1 asennusvälysten mukainen.

Tämä liesi on suunniteltu eri turvallisuusvirastojen vaatimusten mukaisesti ja täyttää puukaapin sallitut enimmäislämpötilat 194 °F. Jos tämä liesi asennetaan kaappien kanssa, joiden käyttölämpötila on alhaisempi kuin 194 °F, voi esiintyä värimuutoksia, irtoamista tai sulamista.
Liesissäsi ei välttämättä ole joitain tässä käyttöohjeessa mainittuja ominaisuuksia.

ASENNUSKUVAT

SÄILYTÄ PAIKALLISEN SÄHKÖTARASTAJAN KÄYTTÖÄ VARTEN.

KUVA 1

HUOMAUTUS: Kuva ei välttämättä vastaa todellista yksikköä.
"A" = vähintään 30 tuuman (76,2 cm) välys keittotason yläosan ja suojaamattoman puu- tai metallikaapin alaosan välillä, tai "A" = vähintään 24 tuuman (61 cm) välys, kun puu- tai metallikaapin pohja on suojattu vähintään 1/4 tuuman (6,4 mm) paksuisella paloa hidastavalla levyllä, joka on peitetty vähintään No. 28 MSG -teräslevyllä, 0,015 tuuman (0,381 mm) paksuisella ruostumattomalla teräksellä, 0,024 tuuman (0,610 mm) paksuisella alumiinilla tai 0,020 tuuman (0,508 mm) paksuisella kuparilla.
Palovammojen tai tulipalon välttämiseksi kuumien pintayksiköiden yli kurkottamisen vuoksi, pintayksiköiden yläpuolella olevaa kaappitilaa tulisi välttää. Jos kaappitila on tarkoitus järjestää, riskiä voidaan pienentää asentamalla liesituuletin, joka ulottuu vaakasuunnassa vähintään 5 tuumaa (13 cm) kaappien pohjan ulkopuolelle.
1, 2, 3 - PALAVAT RAKENNUSSEINÄT.
4 - PALAVA SEINÄKAAPPI.
Vapaasti seisova liesi voidaan asentaa palavan seinän 1, 2 ja 3 viereen (0 etäisyydeltä).
HUOMAUTUS: ASENNETTAESSA KANADAAN, VAPAASTI SEISOVAA LIETTÄ EI SAA ASENTAA LÄHEMMÄLLE KUIN 12 MM MITÄÄN VIEREISTÄ PINTAA.

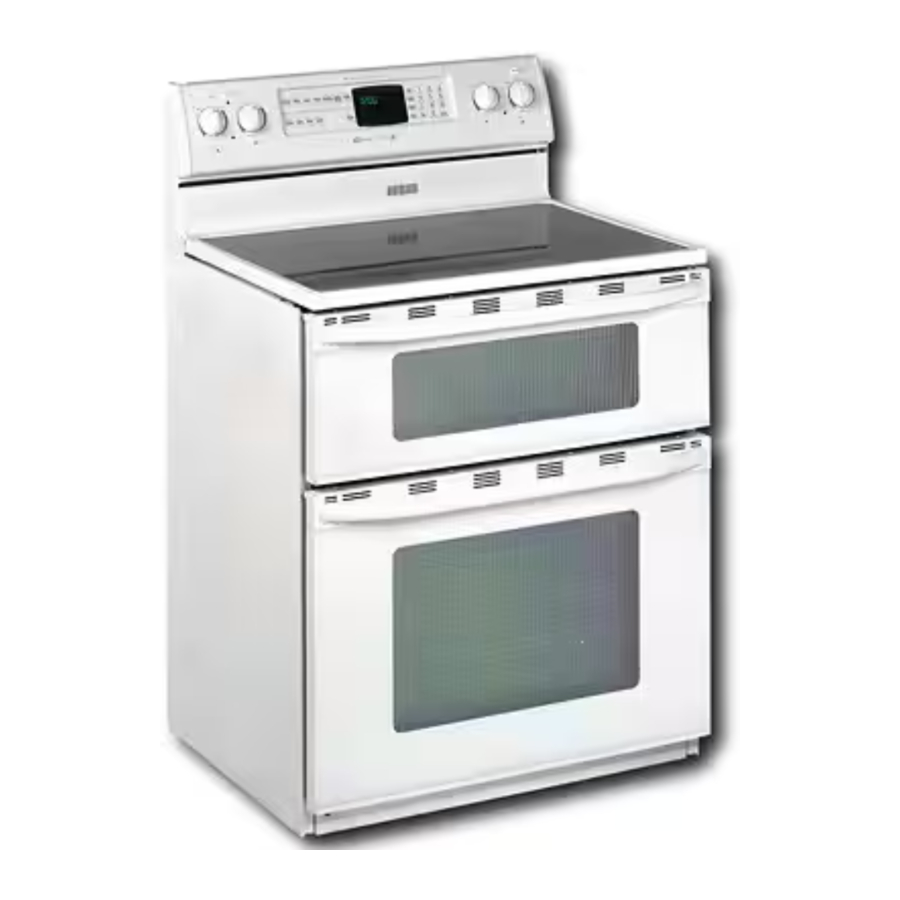

Gemini -kaksoisuuniliesi
KUVA 2

Huomautuksia:

1. Varaa joko 3- tai 4-johtoinen 120/208, 120/240 voltin pistorasia soveltuvan johdon mukaan varjostetulla alueella. Katso pistorasian oikea sijoitus asennusohjeista.
2. Kanadan malleissa aukon leveys on 31 (78,7 cm) ja mitta E on 20 1/2 (52,1 cm).
3. Kahvaa ei lasketa. Annettu mitta on seinästä uunin luukun etuosaan ja vaihtelee sähköpistorasian asennuksen mukaan.
4. Voi vaihdella hieman säätöjalan säädön mukaan.

Tuotteiden jatkuvan parantamisen vuoksi Maytag pidättää oikeuden muuttaa teknisiä tietoja ilman erillistä ilmoitusta. Mittatiedot on tarkoitettu vain suunnittelua varten. Täydelliset tiedot on asennusohjeissa, jotka ovat jokaisen tuotteen mukana, ennen kaapiston valitsemista, aukkojen tekemistä tai asennuksen aloittamista.

MATKAILUAUTOT

Matkailuautoon suunnitellun lieden asennuksen on oltava valmistetun kodin rakennus- ja turvallisuusstandardin, otsikko 24 CFR, osa 3280 (aiemmin matkailuauton rakentamista ja turvallisuutta koskeva liittovaltion standardi, otsikko 24 HUD, osa 280) tai, kun tällaista standardia ei sovelleta, valmistettujen kotien asennusstandardin 1982 (valmistettujen kotien paikat, yhteisöt ja asennukset), ANSI A225.1 -uusin painos, tai paikallisten määräysten mukainen.

LIEDEN SIJOITTAMINEN

Sijoita liesi hyvin valaistulle alueelle. Älä aseta liettä lattian reikien tai muiden paikkojen päälle, joissa se voi altistua voimakkaille vedolle. Kaikki liedon takana olevassa seinässä ja liedon alla olevassa lattiassa olevat aukot on tiivistettävä. Varmista, että jäähdytys-/ilmanvaihtoilman virtaus ei ole estynyt liedon alla.
HUOMAUTUS: Liettä EI pidä asentaa keittiön kokolattiamaton päälle.

KAATUMISTA ESTÄVÄN LAITTEEN ASENNUSOHJEET

Liesi voi kaatua, jos laitetta ei asenneta annettujen asennusohjeiden mukaisesti. Tämän laitteen oikea käyttö minimoi kaatumisvaaran. Tätä laitetta käytettäessä kuluttajan on silti noudatettava KÄYTTÖ- JA HOITO-OHJEESSA mainittuja turvallisuusvarotoimia ja vältettävä uunin ovien käyttöä askelmana.
Asennusohjeet toimitetaan puulle ja sementille joko lattiaan tai seinään. Muut rakennustyypit saattavat vaatia erityisiä asennustekniikoita, jotka katsotaan tarpeellisiksi KAATUMISTA ESTÄVÄN kiinnikkeen riittävän kiinnityksen varmistamiseksi lattiaan tai seinään. Kiinnike voidaan asentaa tarttumaan VASEN- tai OIKEA-puoleiseen takajalkaan.
HUOMAUTUS: Mukana toimitettu kiinnike on suunniteltu käytettäväksi uppoasennettavien ja ei-uppoasennettavien pistorasioiden kanssa.
Asenna kiinnike siten, että suuntausreikä on pidemmässä jalassa seinää tai lattiaa vasten kuvien 3 ja 4 mukaisesti.

Kaatumista estävän kiinnikkeen sijainnin määrittäminen (katso kuva 3)
Asennukset uppoasennettavalla pistorasialla
KUVA 3

1. Määritä, missä lieden oikea tai vasen "REUNA" sijaitsee, ja merkitse lattia tai seinä.
2. Aseta KIINNIKE 15/16² (24 mm) merkitystä "REUNASTA" aukon keskustaa kohti ja takaseinää vasten kuvan 3 mukaisesti, suuntausreikä seinää vasten.
3. Käytä kiinnikettä mallina ja merkitse tarvittavat reiät kuvan 3 mukaisesti käyttämäsi rakennetyypin mukaan.
4. Vapaasti seisova liesi voidaan kiinnittää joko lattiaan tai seinään. Katso vaihe 2 kiinnikkeen asennusvaihtoehtoja.

Kaatumista estävän kiinnikkeen sijainnin määrittäminen (katso kuva 4)
Asennukset vaihtoehtoisella pistorasialla (ei-uppoasennettava)
Jos pistorasia on asennettava kuvan 4 mukaisesti, liettä ei voi työntää taaksepäin seinää vasten. Siksi kaatumista estävän kiinnikkeen pitkän jalan on oltava lattialla, jotta se tarttuu kunnolla jalkaan.
KUVA 4

1. Määritä, missä lieden oikea tai vasen "REUNA" sijaitsee, ja merkitse lattia tai seinä.

2. Aseta kiinnike 15/16² (24 mm) merkitystä "REUNASTA" aukon keskustaa kohti ja takaseinää vasten kuvan 4 mukaisesti, suuntausreikä lattiaa vasten.
3. Käytä kiinnikettä mallina ja merkitse tarvittavat reiät kuvan 4 mukaisesti käyttämäsi rakennetyypin mukaan.

Kaatumista estävän kiinnikkeen asennusvaihtoehdot

1. Puinen rakenne:
   1. Lattia: Etsi kuvissa 3 ja 4 soveltuvin osin määritettyjen kahden reiän keskikohta kohdasta "REIÄT LATTIAN". Poraa 1/8² (3 mm) ohjausreikä kunkin reiän keskelle (naulaa tai naskalia voidaan käyttää, jos poraa ei ole saatavilla). Kiinnitä KAATUMISTA ESTÄVÄ kiinnike lattiaan kahdella mukana toimitetulla ruuvilla. Siirry VAIHEESEEN 3.
   2. Seinä: Etsi kuvissa 3 ja 4 soveltuvin osin määritettyjen kahden reiän keskikohta kohdasta "REIÄT SEINÄÄN". Poraa kulmassa oleva 1/8² (3 mm) ohjausreikä kunkin reiän keskelle kuvan 5 mukaisesti. (Naulaa tai naskalia voidaan käyttää, jos poraa ei ole saatavilla). Kiinnitä KAATUMISTA ESTÄVÄ kiinnike seinään kahdella mukana toimitetulla ruuvilla kuvan 5 mukaisesti. Siirry VAIHEESEEN 3.
      KUVA 5

2. Sementti- tai betonirakenne:
   1. Betonirakenteeseen sopivia ruuveja saa rautakaupasta. Poraa tarvittavan kokoinen reikä betonirakenteeseen laitteiston kohdalla reikien keskelle, jotka on määritetty kuvissa 3 ja 4 soveltuvin osin kohdassa "REIÄT LATTIAN". Kiinnitä KAATUMISTA ESTÄVÄ kiinnike lattiaan. Siirry VAIHEESEEN 3

Lieden asennus

1. Vapaasti seisovan lieden voi asentaa yksi henkilö.
2. Kohdista liesi sille varattuun paikkaan ja liu'uta se takaisin paikalleen. Huomautus: Lieden ja takajalan väliin, joka tarttuu KAATUMISTA ESTÄVÄÄN kiinnikkeeseen, on jätettävä vähintään 1/4² (6 mm) tila, katso kuva 5.

   Liesi voi vaurioitua, jos liettä siirretään tai nostetaan tarttumalla päällimmäiseen osaan tai takasuojukseen.
3. Kaikissa vapaasti seisovissa liesissä, joissa on lasikansi, on kiinteä kansi. Kierukkalevyjen kansi nousee ylös.
4. TURVALLISUUSSYISTÄ ja optimaalisen suorituskyvyn varmistamiseksi säädä liesi vaakatasoon. Tämä voidaan tarkistaa asettamalla vesivaaka tai suuri vesipannu keittotasolle tai uuniritilälle. Jos säätö on tarpeen, vedä liettä eteenpäin, kallista liettä ja kierrä jalkoja tarpeen mukaan.
5. Tarkistaaksesi, että kaatumista estävä kiinnike on asennettu oikein: Käytä taskulamppua ja katso lieden pohjan alle nähdäksesi, että yksi takajaloista on kiinnikkeen aukossa.
6. Jatka lieden mukana toimitettujen asennusohjeiden mukaisesti.

LIESIKYTKENTÄ

SÄHKÖNSYÖTTÖ
Liesi on asennettava paikallisten ja kansallisten sähkömääräysten (NEC) ANSI/NFPA No. 70 -uusimman version mukaisesti. Katso tyyppikilvestä kokonaisliitäntäteho KW.

SÄHKÖNSYÖTTÖ (Kanada)
Liesi on asennettava paikallisten ja Kanadan sähkömääräysten CSA STD.C22.1 uusimman version mukaisesti. Katso tyyppikilvestä kokonaisliitäntäteho KW.

ULKOPUOLINEN JOHDOTUS
Paikallinen sähköyhtiö kertoo, onko nykyinen sähköliittymäsi riittävä. Saattaa olla tarpeen suurentaa talon johdotusta ja pääkytkintä liesituulettimen vaatiman sähkökuorman huomioon ottamiseksi. Lieden kilowattimäärä on määritelty tyyppikilvessä, joka sijaitsee ylävasemman takasuojuksen takana olevassa ylösnostettavassa levyosassa.

TALON JOHDOTUS
Useimmat paikalliset rakennusmääräykset ja -ohjeet edellyttävät, että kaikki sähköjohdotukset suorittavat valtuutetut sähköasentajat. Kaikkien johdotusten on oltava paikallisten ja kansallisten sähkömääräysten mukaisia. Tämä liesi vaatii yksivaiheisen kolmijohtimisen 120/240 tai 120/208 voltin, 60 Hz:n AC-virtapiirin. Johdotusmääräykset edellyttävät, että pääsisääntulopaneelista liesituulettimeen on vedettävä erillinen virtapiiri ja että se on varustettu erillisellä katkaisijalla ja sulakkeilla joko pääsisääntulopaneelissa tai erillisessä kytkin- ja sulakerasiassa. Joissakin yhteisöissä pääsisääntulopaneelista lieden takana olevaan liitäntärasiaan on käytettävä kiinteää tai joustavaa jatkuvaa panssariputkea. Toiset sallivat lieden virtapiirin päättämisen polarisoituun kolmi- tai nelijohtimiseen pistorasiaan, joka on sijoitettu sopivaan kohtaan lieden takaosan lähelle. Liesi kytketään sitten tähän pistorasiaan hyväksytyllä liesiliittimellä (pigtail), joka on kiinnitetty tukevasti liitäntälohkoon asianmukaisella vedonpoistolla liesituulettimessa ja kolmi- tai nelipiikkisellä pistokkeella vastakkaisessa päässä.

LIESILIITÄNNÄT
Joitakin malleja toimitetaan suoraan tehtaalta kiinnitetyillä huoltokaapeleilla (pigtails). Näissä malleissa ei tarvita liesiliitäntöjä. Kytke vain pistorasiaan. Malleissa, joissa ei ole huoltokaapelia, on tarpeen liittää virtalähde.
MUISTA - asuntovaunut ja monet PAIKALLISET MÄÄRÄYKSET EIVÄT SALLI MAADOITUSTA NEUTRAALIN KAUTTA.
Siksi tällaisiin asennuksiin ON TARJOTTAVA 4-JOHTIMINEN HUOLTO. 3-johtimista huoltoa voidaan käyttää, kun paikallinen määräys sen sallii. Käytä VAIN KUPARILANKAA. Jos tarvitaan joustava virtajohto, on suositeltavaa käyttää enintään 4 jalan pituista johtoa. Tee liitännät alla olevan selityksen ja asianmukaisen kuvan mukaisesti (katso kuvat 7 ja 8). Asennuksen jälkeen varmista kaikkien sähköliitäntöjen tiiviys ja aseta kaikki suojukset takaisin paikoilleen.
Irrota liitäntälohkon suojus lieden takaosasta.
(Katso kuva 6).

LIESILIITÄNNÄT (Kanada)
Tämä malli toimitettiin suoraan tehtaalta huoltokaapeli (pigtail) kiinnitettynä. Liesiliitäntöjä ei tarvita. Kytke vain pistorasiaan. Katso pistorasian sijainti kuvasta 2.
HUOMAUTUS: Johdon vaihto - VAIN vähintään 240 voltin jännitteellä, 40 ampeerin tai 50 ampeerin teholla varustettua virtajohtoa, joka on merkitty käytettäväksi nimellisen 1 3/8 (34,93 mm) halkaisijaltaan olevan liitäntäaukon kanssa, jossa on suljetut silmukkaliittimet ja joka on merkitty käytettäväksi liesien kanssa, on käytettävä.
KUVA 6

3-JOHTIMINEN HUOLTOKAAPELI TAI PUTKIASENNUS

1. Varmista, että kuparinen maadoitushihna ON KYTKETTY pääliitäntälohkon keskimmäisen pylvään ja lieden rungon väliin.
2. Huoltokaapelin keskimmäinen johdin tai 3-johtimisen putken maadoitusjohto ON kytkettävä pääliitäntälohkon nollajohtimeen (keskimmäiseen) napaan. Huoltokaapelin tai putken kaksi muuta johdinta on kytketty pääliitäntälohkon ulkopuolisiin napoihin. Napaisuus on merkityksetön.
3. Huoltokaapelin tai putken asianmukainen vedonpoisto on kiinnitettävä putken levyyn.

KUVA 7
HYVÄKSYTTÄVÄ 3-JOHTIMINEN PISTOKESOVITUS

4-JOHTIMINEN HUOLTOKAAPELI TAI PUTKIASENNUS
(ASUNTOVAUNUT TAI KUTEN MÄÄRÄYKSET EDELLYTTÄVÄT)

1. Kuparinen maadoitushihna, joka on kytketty pääliitäntälohkon nollajohtimen (keskimmäisen) navan ja rungon väliin, ON leikattava irti kuvan 8 mukaisesti. Säästä vihreä maadoitusruuvi 4-johtimisen johdon maadoituksen kiinnittämistä varten. Vain 4-johtimista johtoa tai putkea saa käyttää.
   KUVA 8
   HYVÄKSYTTÄVÄ 4-JOHTIMINEN PISTOKESOVITUS

2. Huoltokaapelin tai putken maadoitusjohto on kytkettävä lieden runkoon vihreällä maadoitusruuvilla.

3. Huoltokaapelin tai putken valkoinen johdin on kytkettävä pääliitäntälohkon nollajohtimen (keskimmäiseen) napaan. Huoltokaapelin tai putken kaksi muuta johdinta on kytketty pääliitäntälohkon punaisiin ja mustiin napoihin vastaavasti.
4. Huoltokaapelin tai putken asianmukainen vedonpoisto on kiinnitettävä putken levyyn.

MUUNNOS 3-JOHTIMISESTA 4-JOHTIMISEKSI HUOLTOON
(Vapaasti seisova malli, jossa on kiinnitetty 3-johtiminen huoltokaapeli)
Irrota liesi virrasta. Irrota lieden takaosassa oleva suojus ja irrota 3-johtiminen huoltokaapeli pääliitäntälohkosta. Noudata kuvan 8 ohjeita 4-johtimisen huoltokaapelin kytkemiseksi.
HUOMAUTUS: Johdon vaihto - VAIN vähintään 240 voltin jännitteellä, 40 ampeerin tai 50 ampeerin teholla varustettua virtajohtoa, joka on merkitty käytettäväksi nimellisen 1 3/8 (34,93 mm) halkaisijaltaan olevan liitäntäaukon kanssa, jossa on suljetut silmukkaliittimet ja joka on merkitty käytettäväksi liesien kanssa, on käytettävä.

ERITYISVAROITUS
Vain pätevän henkilöstön tulisi asentaa tai huoltaa tämä liesi. Lue "Turvallisuusohjeet" Käyttö- ja hoito-oppaasta ennen lieden käyttöä. Virheellinen asennus, säätö, muutos, huolto, kunnossapito tai lieden käyttö voi aiheuttaa vakavan vamman tai omaisuusvahingon.
