StreamLight STINGER LED -sarjan käyttöohje

Sisältö

1 VALON KÄYTTÖ
2 TURVALLISUUS
3 LATAAMINEN
4 VAKIOVIRTA-LATAUSLAITE
5 PIKALATURI
6 PIGGYBACK -LATURI
7 LADURIN ASENNUS
8 AJONEUVOLATAUS
9 AKUN VAIHTO
10 NIKKELI-KADMIUMAKKUJEN HOITO JA KÄYTTÖ
11 Viitteet
12 Lataa käyttöohje
13 Muilla kielillä

VALON KÄYTTÖ

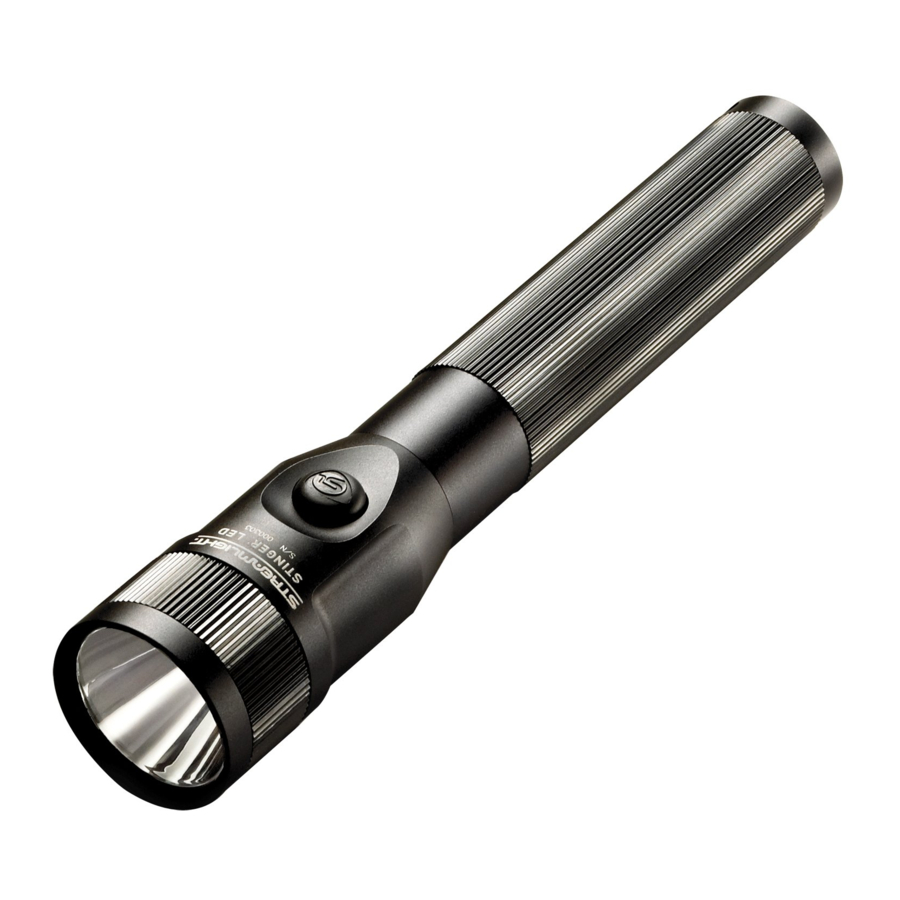

Stinger LED, Stinger LED HP ja PolyStinger LED -malleissa on päähän asennettu painikekytkin. Stinger DS LED, Stinger DS LED HP ja PolyStinger DS LED -malleissa on toinen, itsenäinen taktinen painikekytkin takaosassa.

PAINA PAINIKETTA KERRAN KYTKEÄKSESI VALON PÄÄLLE TÄYDELLÄ TEHOLLA

PIDÄ KYTKINTÄ PAINETTUNA VAIHTAAKSESI KIRKKAUSTASOJEN VÄLILLÄ. VAPAUTA HALUTULLA TASOLLA

NOPEA KAKSOISKLIKKAUS KYTKINTÄ AKTIVOI NOPEAN VILKKUTOIMINNON

YKSI KYTKIMEN PAINALLUS MISTÄ TAHANSA "PÄÄLLÄ"-TILASTA SAMMUTTAA TASKULAMPUN

TURVALLISUUS

Vaikka silmävauriot Stinger LED -valaisinperheestä ovat epätodennäköisiä, se on luokan 2 LED-tuote ja SINUN EI PIDÄ KATSOA SUORAAN VALOSUOJAAN.
Stinger LED -valaisinperhettä ei ole hyväksytty käytettäväksi vaarallisissa ympäristöissä.

VAROITUS LED-SÄTEILY – VÄLTÄ SUORAA SILMÄALTISTUSTA – LUOKAN 2 LED-TUOTE
Suurin LED-teho < 60 mW standardin IEC 60825-1 mukaan. Painos 1.2 2001-08

SÄILYTÄ NÄMÄ OHJEET. Tämä käsikirja sisältää tärkeitä turvallisuus-, käyttö- ja huoltotietoja taskulampulle ja laturille.
Tulipalon, sähköiskun tai henkilövahinkojen välttämiseksi älä yritä käyttää laturia muiden tuotteiden lataamiseen. Älä myöskään yritä ladata Stinger LED -valaisinperhettä millään muulla laturilla.
ÄLÄ YRITÄ KORJATA LAITETTA TAI LATURIA ITSE. VIE SE PÄTEVÄÄN HUOLTOLIIKKEESEEN TAI PALAUTA SE TEHTAALLE.
Käytä vain akkua #75175. Taskulampun kosketinjärjestely estää muiden AKKUJEN käytön. KIERRÄTÄ KULUNEET TAI VAHINGOITTUNEET AKUT OIKEIN. ÄLÄ YRITÄ HÄVITTÄÄ AKKUA POLTTAMALLA, koska se voi räjähtää tulipalossa. Käsittele akkua varovasti äläkä koskaan anna sen oikosulkeutua.
Tämän tuotteen käyttö muuhun kuin valaisimeen ei ole suositeltavaa. Streamlight nimenomaisesti irtisanoutuu vastuusta muusta kuin suositellusta käytöstä.

LATAAMINEN

Lataa taskulamppu täyteen ennen ensimmäistä käyttökertaa. Täyden akun kapasiteetin saavuttaminen voi vaatia useita lataus-/purkausjaksoja. Taskulamppua voidaan säilyttää laturissa jatkuvasti, kun sitä ei käytetä.

Lataa taskulamppu ensin sammuttamalla se ja asettamalla se laturiin. Päässä oleva kolmionmuotoinen levy sopii laturin vastaavaan syvennykseen. Aseta levy laturia kohti, liu'uta valon runko laturin varsien väliin ja vedä alas, kunnes se lukittuu paikalleen. Laturin kotelossa olevan punaisen LED-valon on oltava päällä sen varmistamiseksi, että akkua ladataan.

Pidä taskulampun ja laturin kosketuspinnat aina puhtaina. Huonot kosketuspinnat voivat aiheuttaa laturin toimintahäiriön. Hankaava pyyhekumi toimii hyvin kosketuspintojen puhdistamiseen.

VAKIOVIRTA-LATAUSLAITE

TÄYSI LATAUS TUNNISSA LED-VALO PYSYY PÄÄLLÄ NIIN KAUAN KUIN TASKULAMPPU ON LATURISSA

PIKALATURI

Lisävarusteena saatava pikalaturi lataa täysin tyhjentyneen akun 2,5 tunnissa. Kun taskulamppu asetetaan pikalaturiin, laturin punainen LED-valo vilkkuu nopeasti muutaman kerran ja syttyy sitten tasaisesti osoittaen, että nopea lataus on käynnissä. Kun laturi havaitsee, että AKKU ON LATAUTUNUT TÄYTEEN, LATURI VAIHTAA ALEMPAAN "YLLÄPITOLATAUS"-TASOON JA PUNAINEN LED-VALO vilkkuu. Toissijainen suojapiiri lopettaa nopean latauksen noin 3,5 tunnin kuluttua, jos pääpiiri ei jostain syystä onnistu lopettamaan nopeaa latausta.

tiedot HUOMAUTUS: Tarkkaile punaista LED-valoa:

Jos LED-valo ei vilku nopeasti ja jatkuvasti osoittaen täyttä latausta 2,75 tunnin kuluessa, tarkista kosketuspinnat ja laturin virtalähteen johdotus. Jos ilmeistä ongelmaa ei löydy, palauta järjestelmä Streamlightille huoltoa varten.
Pikalatauspiirin asianmukainen toiminta voidaan määrittää asettamalla taskulamppu LATURIIN VÄHINTÄÄN MINUUTTIEN AJAKSI. KYTKE TASKULAMPPU "PÄÄLLE" JA PUNAINEN LED-VALO VAIHTUU VILKKUTILAAN 5 minuutin kuluessa.

PIKALATURI ON VARUSTETTU PIIRILLÄ, JOKA ESTÄÄ NOPEAN LATAUKSEN ÄÄRIMMÄISISSÄ LÄMPÖTILOISSA (alle 40 ˚F ja yli 115 ˚F). Kun lämpötila on hyväksyttävällä alueella, nopea lataus alkaa.

PIGGYBACK^® -LATURI

SAATAVILLA NOPEANA JA VAKIONA MALLINA. ENSISIJAINEN LATURI. PIGGYBACK-LATUREISSA ON VAKIOLATAUSPIDIKE vara-akulle. Punainen Piggyback-LED-valo palaa osoittaen latauksen niin kauan kuin akku on laturissa.

tiedot HUOMAUTUS: Kun vara-akku ei ole Piggyback-laturissa, pidä keltainen akkusuojus akun kosketuspintojen päällä, jotta akku ei pääse oikosulkuun.

Ennen Streamlight-laturin asentamista ajoneuvoon, lue seuraavat kohdat.

LADURIN ASENNUS

Laturia ei saa koskaan asentaa lämpöherkkää pintaa vasten.

Ennen reikien poraamista varmista, että taskulampulle on tilaa asettaa se sisään ja poistaa se.

MUKANA ON KAKSI (2) ITSEPORAUTUVAA #8x2" RUUVIA LATURIN ASENTAMISEEN. OIKEA REIKÄN KOKO NÄILLE RUUVILLE OHUTLEVYSSÄ ON 1/8".

AJONEUVOLATAUS

12 VDC:N VIRTAJOHTO (#22051) ON VARUSTETTU SAVUKESYTYTINPISTOKKEELLA, JA SE ON SAATAVILLA Streamlight-laturin asentamiseen ajoneuvoon. Pistoke voidaan irrottaa ja johdot voidaan kytkeä suoraan virtalähteeseen pysyvämpää asennusta varten. (Positiivisessa johdossa on käytettävä kahden ampeerin sulaketta.)

ENNEN SÄHKÖKYTKENNÖN TEKEMISTÄ AJONEUVOSSA, MUISTA, ETTÄ OIKOSULJETTU AUTOAKKU VOI HELPOSTI SYTYTTÄÄ TULIPALON. Tee kaikki liitännät eristetyillä korvakkeilla tai muilla tähän tarkoitukseen tarkoitetuilla liittimillä. Varmista, että asennuksesi on suojattu sulakkeella.

Raidallinen virtajohto on positiivinen ja merkitsemätön johto on negatiivinen. Kun laturi kytketään sulakerasiaan, raidallinen, positiivinen virtajohto menee liittimeen, joka on jännitteetön, kun ajoneuvon sulake poistetaan. Laturin runko on sähköisesti eristetty latauspiiristä ja mahdollistaa positiiviset maadoitusasennukset. Laturi on suojattu diodilla, ja jos se on kytketty väärinpäin, se ei yksinkertaisesti toimi ennen kuin se on kytketty oikein.

Streamlight suosittelee laturien kytkemistä suoraan virtalähteeseen, jotta taskulamppu on aina täyteen ladattu. Jos ajoneuvolla ei ajeta useaan päivään, taskulamppu on irrotettava laturista ajoneuvon akun tyhjenemisen välttämiseksi.

Taskulampun lataaminen vakiona laturilla kuluttaa jatkuvasti 0,2 ampeeria ajoneuvosta.

Lisävarusteena saatava pikalaturi kuluttaa 0,5–0,7 ampeeria enintään 2 1/2 tunnin ajan nopean latauksen aikana. Ylläpitolatauksen aikana virta on sykkivää ja kuluttaa tehokkaasti 0,1 ampeeria.

AKUN VAIHTO

YKSINKERTAISESTI IRROTA TAKAKANSI JA LIUKUTA AKKU ULOS TASKULAMPPUSTA. VAIHDA AKKU ASETTAMALLA KOSKETINPÄÄ ENNEN JA KIINNITÄ TAKAISIN TAKAKANSI.

NIKKELI-KADMIUMAKKUJEN HOITO JA KÄYTTÖ

JOTTA NIKKELI-KADMIUMAKKUJEN MAKSIMAALINEN SUORITUSKYKY JA KÄYTTÖIKÄ SAAVUTETAAN

ÄLÄ MÄÄRÄAJAN VÄLEIN "KUNNOSTA" TAI "KÄYTÄ" TASKULAMPUN AKKUA RIIPPUMATTA SIITÄ, MITÄ SINULLE ON KERROTTU NIKKELI-KADMIUM "MUISTISTA". "MUISTIN" OIKEA OLEMASSAOLO AKUSSA, JOITA KÄYTETÄÄN TASKULAMPUN KÄYTTÖOLOSUHTEISSA, ON ERITTÄIN EPÄTODENNÄKÖISTÄ. Streamlight nimenomaisesti kehottaa välttämään säännöllistä syväpurkausjaksoa, joka ei ole vain tarpeeton, vaan lyhentää huomattavasti akun käyttöikää ja voi johtaa vaaralliseen akkuvikaan.
HARVOIN VOI KENNOSTA YLÄOSASSA OLEVASTA TURVAILMAUSREIÄSTÄ VUOTAA PIENTÄ MÄÄRÄÄ ALKALISTA ELEKTROLYYTTIA. Se näyttää jauhemaiselta aineelta ja voi vaikuttaa sähköisen kosketuksen eheyteen. Suosittelemme, että akku tarkastetaan säännöllisesti ja kosketusalue pyyhitään puhtaaksi. Ole varovainen käsitellessäsi akkua, joka on vuotanut. Elektrolyytti on vahvasti syövyttävää ja voi polttaa tai ärsyttää ihoa ja silmiä.
Vaikka taskulamppu on suunniteltu jätettäväksi lataukseen jatkuvasti, on olemassa poikkeus; jos ympäristön lämpötila on alle 10 °F, jatkuvaa lataamista ei suositella.

Aitoja Streamlight-osia ja -tarvikkeita.

Muista käyttää aitoja Streamlight-varaosia.

Siirry osoitteeseen www.streamlight.com löytääksesi valtuutetun Streamlight-korjauskeskuksen läheltäsi.

Muista käyttää aitoja Streamlight^® -varaosia.

TUOTREKISTERÖINTI: Rekisteröi tuotteesi siirtymällä osoitteeseen www.streamlight.com

TUOTTEEN KÄYTTÖ: Streamlight-valaisimet on tarkoitettu käytettäväksi suuritehoisina, raskaan käytön, ladattavina, kannettavina valonlähteinä. Valmistaja nimenomaisesti kieltää Streamlight-valaisimien käytön muuhun kuin valonlähteenä.

Tässä tuotteessa oleva ladattava akku on kierrätettävissä. Käyttöikänsä lopussa, eri maiden ja osavaltioiden lakien mukaan, tämän akun hävittäminen yhdyskuntajätteen mukana voi olla laitonta.

Tarkista paikallisilta jätehuoltoviranomaisilta lisätietoja alueesi kierrätysvaihtoehdoista tai asianmukaisesta hävittämisestä.
