„StreamLight STINGER LED“ serijos vadovas

Turinys

1 ŠVIESOS NAUDOJIMAS
2 SAUGA
3 ĮKROVIMAS
4 NUOLATINIS ĮKROVIKLIS
5 GREITASIS ĮKROVIKLIS
6 PIGGYBACK ĮKROVIKLIS
7 ĮKROVIKLIO MONTAVIMAS
8 ĮKROVIMAS TRANSPORTO PRIEMONĖJE
9 AKUMULIATORIAUS KEITIMAS
10 NIKELIO-KADMIO AKUMULIATORIŲ PRIEŽIŪRA IR NAUDOJIMAS
11 Nuorodos
12 Atsisiųsti instrukciją
13 Kitomis kalbomis

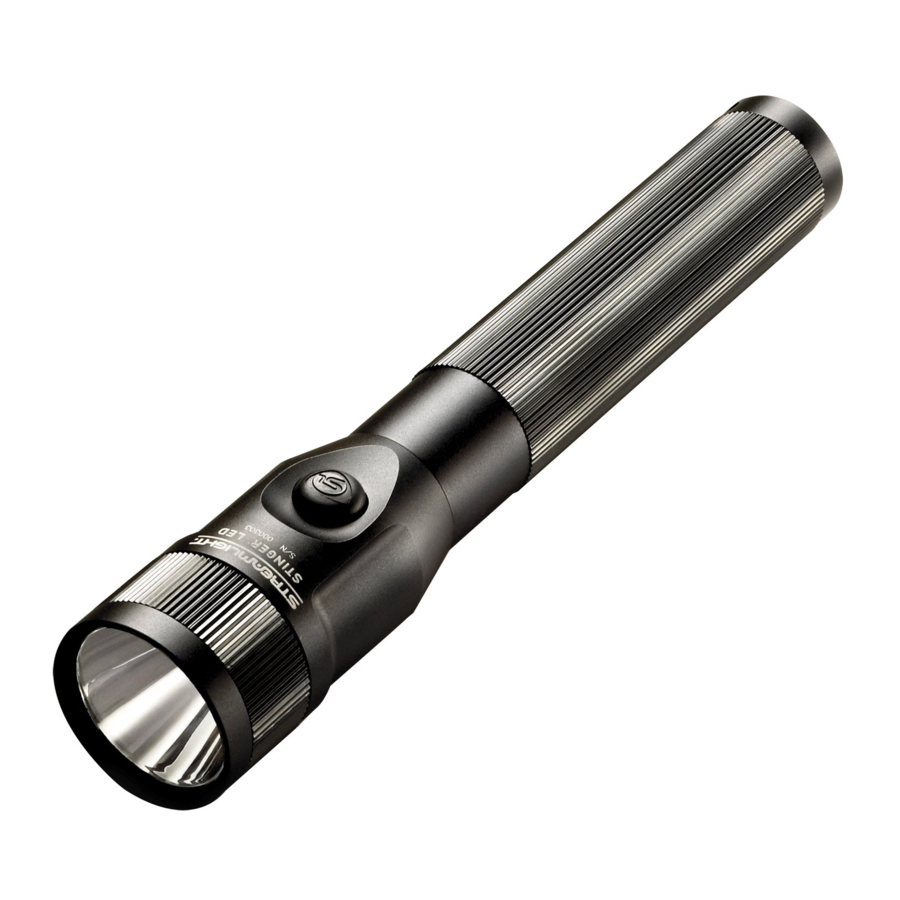

„StreamLight STINGER LED“ serijos produktas

ŠVIESOS NAUDOJIMAS

„Stinger LED“, „Stinger LED HP“ ir „PolyStinger LED“ turi galvoje įmontuotą mygtuko jungiklį. „Stinger DS LED“, „Stinger DS LED HP“ ir „PolyStinger DS LED“ turi antrą nepriklausomą taktinį mygtuko galinio dangtelio jungiklį.

PASPAUSKITE MYGTUKO JUNGIKLĮ VIENĄ KARTĄ, KAD ĮJUNGTUMĖTE ŠVIESĄ PILNU INTENSYVUMU

PASPAUSKITE IR LAIKYKITE JUNGIKLĮ, KAD PERJUNGTUMĖTE SKAISČIO LYGIUS, ATLEISKITE PASIEKĘ NORIMĄ LYGĮ

GREITAS DVIGUBAS JUNGIKLIO PASPAUDIMAS ĮJUNGIA GREITO MIRKSĖJIMO FUNKCIJĄ

VIENAS JUNGIKLIO PASPAUDIMAS IŠ BET KOKIO „ĮJUNGTOS“ REŽIMO IŠJUNGS ŽIBINTUVĖLĮ

SAUGA

Nors akių pažeidimas nuo „Stinger LED Family“ žibintų yra mažai tikėtinas, tai yra 2 klasės LED produktas ir NETURĖTUMĖTE ŽIŪRĖTI Į ŠVIESOS PLUOŠTĄ.
„Stinger LED Family“ žibintai nėra patvirtinti naudoti pavojingoje aplinkoje.

ATSARGIAI, LED SPINDULIUOTĖ – VENKITE TIESIOGINIO PATEKIMO Į AKIS – 2 KLASĖS LED PRODUKTAS
Didžiausia LED galia <60 mW pagal IEC 60825-1. 1.2 leidimas 2001-08

IŠSAUGOKITE ŠIAS INSTRUKCIJAS. Šiame vadove pateikiama svarbi saugos, naudojimo ir priežiūros informacija apie jūsų žibintuvėlį ir įkroviklį.
Kad sumažintumėte gaisro, elektros smūgio ar sužalojimo riziką, nemėginkite naudoti įkroviklio jokiems kitiems gaminiams įkrauti. Taip pat nemėginkite įkrauti „Stinger LED Family“ žibintų jokiu kitu įkrovikliu.
NEMĖGINKITE PATYS REMONTUOTI ĮRENGINIO AR ĮKROVIKLIO. NUNEŠKITE JĮ Į KVALIFIKUOTĄ APTARNAVIMO ĮSTAIGĄ ARBA GRĄŽINKITE Į GAMYKLĄ.
Naudokite tik bateriją Nr. 75175. Žibintuvėlio kontaktų išdėstymas neleidžia naudoti kitų BATERIJŲ. TINKAMAI PERDIRBKITE SUSIDĖVĖJUSIAS AR PAŽEISTAS BATERIJAS. NEMĖGINKITE DEGINTI BATERIJOS, nes ji gali sprogti ugnyje. Elkitės su baterija atsargiai ir niekada neleiskite jai trumpai jungtis.
Nerekomenduojama naudoti šio produkto ne kaip apšvietimo įrenginio. „Streamlight“ konkrečiai atsisako atsakomybės už bet kokį kitą nei rekomenduojamą naudojimą.

ĮKROVIMAS

Prieš naudodami pirmą kartą, visiškai įkraukite žibintuvėlį. Gali prireikti kelių įkrovimo / iškrovimo ciklų, kad būtų pasiekta visa akumuliatoriaus talpa. Kai nenaudojate, žibintuvėlį galima nuolat laikyti įkroviklyje.

Norėdami įkrauti žibintuvėlį, pirmiausia jį išjunkite ir įdėkite į įkroviklį. Trikampė plokštelė ant galvutės įsistato į atitinkamą įdubą įkroviklyje. Plokštele atsukę į įkroviklį, įkiškite žibinto korpusą tarp įkroviklio svirčių ir traukite žemyn, kol jis užsifiksuos. Raudonas šviesos diodas ant įkroviklio korpuso turi užsidegti, kad būtų užtikrinta, jog akumuliatorius įkraunamas.

Visada laikykite žibintuvėlio ir įkroviklio kontaktus švarius. Prasti kontaktai gali sukelti įkroviklio gedimą. Abrazyvinis pieštukinis trintukas puikiai tinka kontaktams valyti.

NUOLATINIS ĮKROVIKLIS

PILNAS ĮKROVIMAS PER VALANDAS LED LIEKA ĮJUNGTAS, KOL ŽIBINTUVĖLIS YRA ĮKROVIKLYJE

GREITASIS ĮKROVIKLIS

Pasirenkamas greitasis įkroviklis visiškai išsikrovusią bateriją įkraus per 2,5 valandos. Kai žibintuvėlis įdedamas į greitąjį įkroviklį, raudonas LED įkroviklyje kelis kartus greitai sumirksės ir tada užsidegs nuolatine šviesa, nurodydamas, kad taikomas greito įkrovimo greitis. Kai įkroviklis pajunta, kad AKUMULIATORIUS YRA VISIŠKAI ĮKRAUTAS, ĮKROVIKLIS PERJUNGS Į ŽEMESNĮ „PRIEŽIŪROS“ GREITĮ IR RAUDONAS LED sumirksės. Antrinė saugos grandinė nutrauks greitąjį greitį po maždaug 3,5 valandos, jei dėl kokios nors priežasties pagrindinei grandinei nepavyks nutraukti greito įkrovimo.

PASTABA: Stebėkite raudoną LED:

Jei LED greitai ir nuolat nemirksi, rodydamas visišką įkrovimą, per 2,75 valandos patikrinkite kontaktus ir įkroviklio maitinimo laidus. Jei nerandate akivaizdžios problemos, grąžinkite sistemą „Streamlight“ techninei priežiūrai.
Tinkamą greito įkrovimo grandinės veikimą galima nustatyti įdėjus žibintuvėlį į ĮKROVIKLĮ MAŽIAUSIAI MINUČIŲ ĮJUNKITE ŽIBINTUVĖLĮ „ON“ IR RAUDONA ŠVIESA TURI PERSIJUNGT Į MIRKSĖJIMO REŽIMĄ per 5 minutes.

GREITASIS ĮKROVIKLIS YRA ĮRENGTAS SU GRANDINE, KURI NELEIDŽIA GREITAI ĮKRAUTI ESANT EKSTREMALIOMS TEMPERATŪROMS (žemesnei nei 40˚ F ir aukštesnei nei 115˚ F). Kai temperatūra bus priimtinose ribose, prasidės greitas įkrovimas.

PIGGYBACK^® ĮKROVIKLIS

GALIMA ĮSIGYTI GREITO IR NUOLATINIO MODELIO PAGRINDINIAI ĮKROVIKLIAI PIGGYBACK ĮKROVIKLIAI TURI NUOLATINIO GREIČIO įkroviklio laikiklį atsarginei baterijai. Raudonas „Piggyback“ LED švies, rodydamas įkrovimą, kol baterija lieka įkroviklyje.

PASTABA: Kai atsarginės baterijos nėra „Piggyback“ įkroviklyje, laikykite geltoną baterijos dangtelį virš baterijos kontaktų, kad išvengtumėte trumpojo jungimo.

Prieš montuodami „Streamlight“ įkroviklį transporto priemonėje, perskaitykite šiuos skyrius.

ĮKROVIKLIO MONTAVIMAS

Įkroviklio niekada negalima montuoti ant karščiui jautraus paviršiaus.

Prieš gręždami bet kokias skyles, įsitikinkite, kad yra vietos įdėti ir išimti žibintuvėlį.

DU (2) SAVIGRĄŽIAI #8x2" VARŽTAI YRA PRIDEDAMI ĮKROVIKLIUI MONTUOTI. TINKAMO DYDŽIO SKYLĖ ŠIEMS VARŽTAMS SKARDOJE YRA 1/8".

ĮKROVIMAS TRANSPORTO PRIEMONĖJE

12 VDC MAITINIMO LAIDAS (#22051) TURI CIGAREČIŲ KIŠTUKĄ IR YRA GALIMYBĖ SUMONTUOTI „Streamlight“ įkroviklį transporto priemonėje. Kištuką galima išimti, o laidus galima prijungti tiesiai prie maitinimo šaltinio, kad įrengimas būtų nuolatinis. (Ant teigiamo laido turi būti naudojamas dviejų amperų saugiklis.)

PRIEŠ JUNGDAMI ELEKTROS JUNGTIS TRANSPORTO PRIEMONĖJE, TURĖKITE OMENYJE, KAD TRUMPAS AUTOMOBILIO AKUMULIATORIUS GALI LENGVAI SUKELTI GAISRĄ. Visus sujungimus atlikite izoliuotais antgaliais arba kitomis jungtimis, skirtomis tokiam naudojimui. Įsitikinkite, kad jūsų instaliacija yra apsaugota saugikliais.

Dryžuotas maitinimo laidas yra teigiamas, o neryškus laidas yra neigiamas. Jungiant įkroviklį prie saugiklių bloko, dryžuotas, teigiamas maitinimo laidas eina prie jungties, kuri yra be srovės, kai transporto priemonės saugiklis yra išimtas. Įkroviklio korpusas yra elektriškai izoliuotas nuo įkrovimo grandinės ir leidžia montuoti teigiamą įžeminimą. Įkroviklis yra apsaugotas diodu ir, jei prijungtas atvirkštine poliarizacija, tiesiog neveiks, kol nebus tinkamai prijungtas.

„Streamlight“ rekomenduoja įkroviklius jungti prie neperjungiamo maitinimo šaltinio, kad užtikrintumėte, jog žibintuvėlis visada būtų visiškai įkrautas. Jei transporto priemonė nebus vairuojama kelias dienas, žibintuvėlį reikėtų išimti iš įkroviklio, kad būtų išvengta transporto priemonės akumuliatoriaus išsikrovimo.

Žibintuvėlio įkrovimas nuolatiniu įkrovikliu sunaudoja pastovų 0,2 ampero srovę iš transporto priemonės.

Pasirenkamas greitasis įkroviklis naudos nuo 0,5 iki 0,7 ampero iki 2 1/2 valandos greito įkrovimo laikotarpiu. Priežiūros įkrovimo metu srovė pulsuoja ir efektyviai sunaudoja 0,1 ampero.

AKUMULIATORIAUS KEITIMAS

PAPRASTAI ATSUKITE GALINĮ DANGTELĮ IR IŠTRAUKITE AKUMULIATORIŲ IŠ ŽIBINTUVĖLIO 2Pakeiskite akumuliatorių įstatydami kontaktinį galą pirmiausia ir vėl pritvirtinkite galinį dangtelį.

NIKELIO-KADMIO AKUMULIATORIŲ PRIEŽIŪRA IR NAUDOJIMAS

NORĖDAMI PASIEKTI MAKSIMALŲ NIKELIO-KADMIO AKUMULIATORIŲ VEIKIMĄ IR ILGAAMŽIŠKUMĄ

NEREIKIA PERIODIŠKAI „KONDICIONUOTI“ AR „MANKŠTINTI“ SAVO ŽIBINTUVĖLIO AKUMULIATORIAUS, NEATSIŽVELGIANT Į TAI, KAS JUMS GALBŪT BUVO PASAKYTA APIE NIKELIO-KADMIO „ATMINTĮ“. TIKROSIOS „ATMINTIES“ EGZISTAVIMAS AKUMULIATORIUJE, NAUDOJAMAME ŽIBINTUVĖLIO APTARNAVIMO sąlygomis, yra labai mažai tikėtinas. „Streamlight“ konkrečiai nerekomenduoja reguliaraus gilaus iškrovimo ciklo, kuris yra ne tik nereikalingas, bet ir labai sutrumpins akumuliatoriaus tarnavimo laiką ir gali sukelti pavojingą akumuliatoriaus gedimą.
RETAIS ATVEJAIS GALI BŪTI NEDIDELIS ŠARMINIO ELEKTROLITO NUOTĖKIS IŠ APSAUGINĖS ANGALĖS AKUMULIATORIAUS VIRŠUJE. Jis atrodo kaip miltelių pavidalo medžiaga ir gali paveikti elektros kontakto vientisumą. Rekomenduojame periodiškai apžiūrėti akumuliatorių ir nuvalyti kontaktinę sritį. Būkite atsargūs, kai elgiatės su nutekėjusiu akumuliatoriumi. Elektrolitas yra stipri kaustinė medžiaga ir gali nudeginti arba sudirginti odą ir akis.
Nors žibintuvėlis yra sukurtas taip, kad jį būtų galima palikti įkrauti nuolat, yra išimtis; jei aplinkos temperatūra yra žemesnė nei 10°F, nuolatinis įkrovimas nerekomenduojamas.

Originalios „Streamlight“ dalys ir priedai.

Būtinai naudokite originalias Streamlight atsargines dalis.

Eikite į www.streamlight.com, kad rastumėte artimiausią įgaliotąjį „Streamlight“ remonto centrą.

Būtinai naudokite originalias Streamlight^® atsargines dalis.

PRODUKTO REGISTRACIJA: Norėdami užregistruoti savo produktą, eikite į www.streamlight.com

PRODUKTO NAUDOJIMAS: „Streamlight“ yra skirti naudoti kaip didelio intensyvumo, sunkūs, įkraunami, nešiojami šviesos šaltiniai. Gamintojas konkrečiai nerekomenduoja naudoti „Streamlight“ bet kokiam kitam tikslui, nei šviesos šaltiniams.

Šiame gaminyje esantis įkraunamas akumuliatorius yra perdirbamas. Pasibaigus jo naudojimo laikui, pagal įvairių šalių ir valstijų įstatymus, gali būti neteisėta išmesti šį akumuliatorių į komunalinių atliekų srautą.

Kreipkitės į vietinius kietųjų atliekų pareigūnus, kad gautumėte išsamios informacijos apie perdirbimo galimybes arba tinkamą išmetimą jūsų vietovėje.
