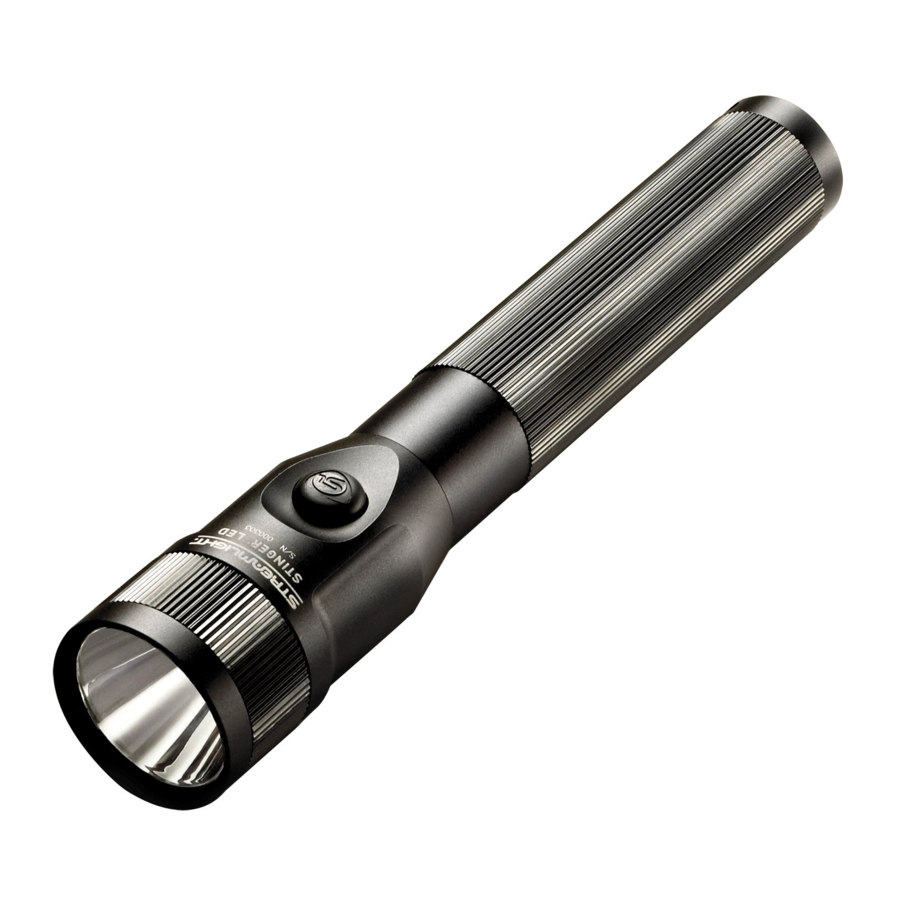

Streamlight Stinger LED-serie

BRUK AV LYKTEN

Stinger LED, Stinger LED HP og PolyStinger LED har en hode-montert trykknapp. Stinger DS LED, Stinger DS LED HP og PolyStinger DS LED har en ekstra uavhengig taktisk trykknapp på endestykket.

TRYKK PÅ TRYKK-KNAPPEN EN GANG FOR Å SLÅ PÅ LYS PÅ FULL STYRKE

TRYKK OG HOLD BRYTEREN FOR Å SYKLE GJENNOM LYSSTYRKENE. SLIPP VED ØNSKET NIVÅ

ET RASKT DOBBELTKLIKK PÅ BRYTEREN VIL AKTIVERE HURTIG BLINKFUNKSJONEN

ET ENKELT TRYKK PÅ BRYTEREN FRA EN HVILKEN SOM HELST "PÅ"-MODUS VIL SLÅ AV LYKTEN

SIKKERHET

Selv om øyeskader fra Stinger LED-familien av lys er usannsynlig, er det et klasse 2 LED-produkt, og DU BØR IKKE STIRE INN I STRÅLEN.
Stinger LED-familien av lys er ikke godkjent for bruk i farlige miljøer.

FORSIKTIG LED-STRÅLING – UNNGÅ DIREKTE EKSPONERING AV ØYNENE – KLASSE 2 LED-PRODUKT
Maksimal LED-utgang <60 mW per IEC 60825-1. Utgave 1.2 2001-08

TA VARE PÅ DISSE INSTRUKSJONENE. Denne håndboken inneholder viktig sikkerhets-, drifts- og vedlikeholdsinformasjon for lykten og laderen din.
For å redusere risikoen for brann, elektrisk støt eller personskade, må du ikke forsøke å bruke laderen til å lade opp noe annet produkt. På samme måte må du ikke forsøke å lade Stinger LED-familien av lys med noen annen lader.
IKKE PRØV Å REPARERE ENHETEN ELLER LADEREN SELV. TA DEN MED TIL ET KVALIFISERT SERVICEVERKSTED ELLER RETURNER DEN TIL fabrikken.
Bruk bare batteri #75175. Kontaktarrangementet i lykten utelukker bruken av andre BATTERIER GJENVINN UTBRUKTE ELLER SKADDE BATTERIER PÅ RIKTIG MÅTE IKKE FORSØK Å BRENNE BATTERIET, da det kan eksplodere i brann. Håndter batteriet forsiktig og la det aldri kortslutte.
Bruk av dette produktet til annet enn en belysningsenhet anbefales ikke. Streamlight fraskriver seg spesifikt ansvar for annen enn anbefalt bruk.

LADING

Lad lykten helt opp før første gangs bruk. Flere lade-/utladesykluser kan være nødvendig for å oppnå full batterikapasitet. Lykten kan oppbevares i laderen kontinuerlig når den ikke er i bruk.

For å lade lykten, slå den først av og sett den inn i laderen. Den trekantede platen på hodet passer inn i et tilsvarende spor i laderen. Med platen mot laderen, skyv lyktens kropp mellom laderarmene og trekk nedover til den låses på plass. Den røde LED-en på laderhuset må lyse for å sikre at batteriet lades.

Hold lykten og laderkontaktene rene til enhver tid. Dårlige kontakter kan føre til feilfunksjon i laderen. Et slipeviskelær fungerer godt for å rengjøre kontaktene.

JEVN LADER

FULL LADING PÅ TIMER LED FORBLIR PÅ SÅ LENGE LYKTEN ER I LADEREN

HURTIGLADER

Den valgfrie hurtigladeren vil lade et fullstendig utladet batteri innen 2,5 timer. Når lykten settes inn i hurtigladeren, vil den røde LED-en på laderen blinke raskt noen ganger og deretter lyse jevnt, noe som indikerer at hurtiglading brukes. Når laderen registrerer at BATTERIET HAR MOTTATT FULL LADING, BYTTER LADEREN TIL EN LAVERE "VEDLIKEHOLDS"-HASTIGHET OG DEN RØDE LED-EN blinker. En sekundær sikkerhetskrets vil avbryte den raske hastigheten etter omtrent 3,5 timer hvis den primære kretsen av en eller annen grunn ikke avslutter hurtigladingen.

MERK: Observer den røde LED-en:

Hvis LED-en ikke blinker raskt og kontinuerlig, noe som indikerer full lading, innen 2,75 timer, sjekk kontaktene og laderens strømforsyningsledninger. Hvis det ikke finnes noe åpenbart problem, returner systemet til Streamlight for service.
Riktig funksjon av hurtigladingskretsen kan bestemmes ved å sette en lykt inn i LADEREN I MINST MINUTTER SLÅ LYKTEN "PÅ" OG DEN RØDE, SKAL BYTTE TIL BLINKEMODUS innen 5 minutter.

HURTIGLADEREN ER UTSTYRT MED KRETSTIKK FOR Å FORHINDRE HURTIGLADING I TEMPERATUREKSTREMER (under 4,4˚ C og over 46,1˚ C). Når temperaturen er innenfor akseptabelt område, vil hurtigladingen starte.

PIGGYBACK^®-LADER

TILGJENGELIG I HURTIG- OG JEVNE MODELLER PRIMÆR LADER PIGGYBACK-LADERE HAR EN JEVN hastighetsladerholder for et ekstra batteri. Den røde Piggyback-LED-en vil lyse og indikere lading så lenge batteriet forblir i laderen.

MERK: Når reservebatteriet er ute av Piggyback-laderen, hold den gule batterihetten over batterikontaktene for å unngå kortslutning av batteriet.

Før du monterer en Streamlight-lader i et kjøretøy, vennligst les følgende avsnitt.

MONTERING AV LADER

Laderen skal aldri monteres mot en varmefølsom overflate.

Før du borrer hull, sørg for at det er plass til å sette inn og fjerne lykten.

To (2) SELVGJENGENDE #8x2" SKRUER ER INKLUDERT FOR Å MONTERE LADEREN. RIKTIG STØRRELSE PÅ HULL FOR DISSE SKRUENE I METALLPLATE ER 1/8".

LADING I KJØRETØY

EN 12VDC STRØMKABEL (#22051) ER UTSTYRT MED EN SIGARETTPLUGG OG ER TILGJENGELIG FOR MONTERING AV EN Streamlight-lader i et kjøretøy. Plugg kan fjernes og ledningene kan kobles direkte til en strømkilde for en mer permanent installasjon. (En to ampere sikring må brukes på den positive ledningen.)

FØR DU UTFØRER ELEKTRISKE TILKOBLINGER I ET KJØRETØY, HUSK AT ET KORTSLUTTET BILBATTERI lett kan starte en brann. Utfør alle tilkoblinger med isolerte kabelsko eller andre kontakter beregnet for slik bruk. Sørg for at installasjonen din er sikret.

Den stripete strømledningen er positiv og den umerkede ledningen er negativ. Når du kobler laderen til en sikringsblokk, går den stripete, positive strømledningen til kontakten som er død når kjøretøyets sikring fjernes. Laderhuset er elektrisk isolert fra ladekretsen og tillater positive jordingsinstallasjoner. Laderen er diodbeskyttet, og hvis den er koblet med omvendt polaritet, vil den rett og slett ikke fungere før den er koblet til riktig.

Streamlight anbefaler å koble ladere til en ikke-slått strømkilde for å sikre at lykten alltid er fulladet. Hvis kjøretøyet ikke skal kjøres på flere dager, bør lykten fjernes fra laderen for å unngå å tappe kjøretøyets batteri.

Lading av lykten med en jevn lader trekker en konstant 0,2 ampere fra et kjøretøy.

Den valgfrie hurtigladeren vil trekke mellom 0,5 og 0,7 ampere i opptil 2 1/2 timer i løpet av hurtigladeperioden. Under vedlikeholdslading pulserer strømmen og trekker effektivt 0,1 ampere.

BATTERIBYTTE

SKRU ENKELT AV ENDESTYKKET OG SKYV BATTERIET UT AV LYKTEN 2 SETT INN batteriet igjen med kontaktenden først, og fest endestykket igjen.

VEDLIKEHOLD OG BRUK AV NIKKEL-KADMIUMBATTERIER

FOR Å OPPNÅ MAKSIMAL YTELSE OG LEVETID FRA NIKKEL-KADMIUMBATTERIER

IKKE PERIODISK "KONDISJONER" ELLER "TRENER" LYKTBATTERIET DITT TIL TROSS FOR HVA DU KANSKJE HAR BLITT FORTALT OM NIKKEL-KADMIUM "MINNE". DEN FAKTISKE EKSISTENSEN AV "MINNE" I ET BATTERI SOM BRUKES UNDER forholdene for lykttjeneste er ekstremt usannsynlig. Streamlight fraråder spesifikt en regelmessig syklus med dyp utlading, som ikke bare er unødvendig, men som vil forkorte batteriets levetid betydelig og kan føre til en farlig batterifeil.
SJELDEN KAN DET VÆRE EN LITT LEKKASJE AV ALKALISK ELEKTROLYTT FRA SIKKERHETSVENTILEN PÅ TOPPEN AV cellen. Det fremstår som et pulveraktig stoff og kan påvirke integriteten til den elektriske kontakten. Vi anbefaler at batteriet inspiseres regelmessig og at kontaktområdet tørkes rent. Vær forsiktig når du håndterer et batteri som har lekket. Elektrolytten er sterkt etsende og kan svi eller irritere hud og øyne.
Selv om lykten er designet for å stå på lading kontinuerlig, er det et unntak; hvis omgivelsestemperaturen er under -12,2°C, anbefales ikke kontinuerlig lading.

Originale Streamlight-deler og -tilbehør.

Sørg for å bruke originale Streamlight-reservedeler.

Gå til www.streamlight.com for plasseringen av et autorisert Streamlight-reparasjonssenter i nærheten av deg.

Sørg for å bruke originale Streamlight^®-reservedeler.

PRODUKTREGISTRERING: For å registrere produktet ditt, gå til www.streamlight.com

PRODUKTBRUK: Streamlights er beregnet for bruk som høyeffekts, kraftige, oppladbare, bærbare lyskilder. Bruk av Streamlights til andre formål enn lyskilder frarådes spesifikt av produsenten.

Det oppladbare batteriet i dette produktet er resirkulerbart. Ved slutten av levetiden kan det, i henhold til forskjellige lands- og statlige lover, være ulovlig å kaste dette batteriet i det kommunale avfallet.

Sjekk med dine lokale avfallsmyndigheter for detaljer i ditt område for resirkuleringsalternativer eller riktig avhending.
