ARDEX FLEXBONE HEAT Nekodirajući termostat - Vodič za brzi početak

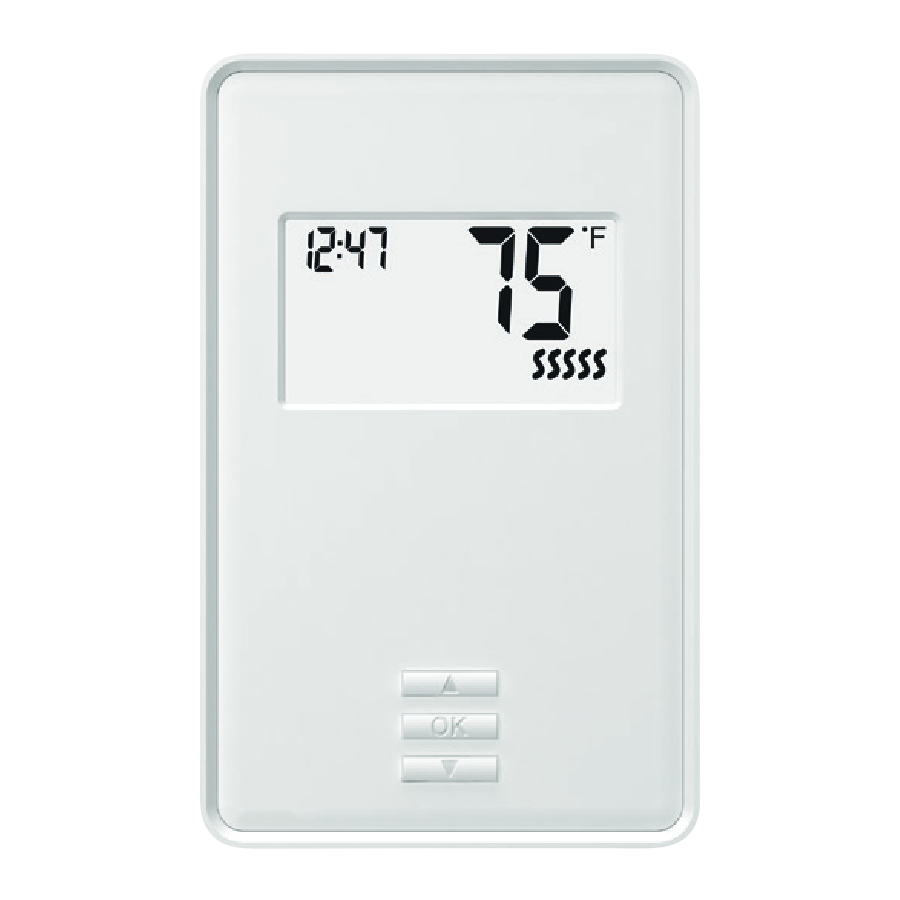

Pregled

Označene vrijednosti su zadane vrijednosti

1. GFCI Test Button (tipka za testiranje GFCI)
2. On/Off/GFCI Reset Button (tipka za uključivanje/isključivanje/resetiranje GFCI)
   Pritisnite za UKLJUČIVANJE sustava
   Držite za ISKLJUČIVANJE sustava
   Pritisnite za resetiranje GFCI
3. Kabel senzora mora biti odvojen od kabela za napajanje.
   Podni senzor mora biti centriran između grijaćeg kabela.

Instalacija

Otpustite vijak na dnu i uklonite prednju ploču.
Ne pokušavajte potpuno ukloniti vijak.

Isključite izvor napajanja na prekidačkoj ploči. Spojite žice napajanja na linijsku stranu, a ožičenje grijaćeg kabela na stranu opterećenja baze napajanja.
AWG između 12 - 20.
Napomena! Ne odvajajte vijke od terminala.
Prilikom pričvršćivanja vijaka koristite zakretni moment između 0,8 - 1,2 Nm / 0,6 - 0,9 lbf-ft.

Kabel podnog senzora mora biti usmjeren u razvodnu kutiju 5 odvojeno od žica za napajanje i hladnog vodiča grijaćeg kabela. Osigurajte da izolacija na električnim žicama i podnom senzoru unutar razvodne kutije nije oštećena.

Provucite kabel podnog senzora kroz rupu u bazi napajanja. Gurnite električne žice na stražnju stranu električne kutije.

Ugradite bazu napajanja u električnu kutiju.

Osigurajte bazu napajanja na zid.

Skenirajte QR kod za dodatne informacije

http://www.ardexamericas.com

Izvršite spojeve senzora.

Podni senzor nema polaritet. Spojite ga na terminale C i D.

Jedinica za proširenje spaja se na terminale A i B*

*Pogledajte upute priložene uz jedinicu za proširenje.

Provjera GFCI

Važno je provjeriti GFCI radi ispravne instalacije i funkcije nakon instalacije i mjesečno nakon toga.
Za provjeru GFCI:
Pritisnite tipku "TEST" (test).
Test je uspješan ako crvena LED dioda s desne strane termostata zatreperi jednom svake dvije sekunde i na zaslonu se pojavi "GROUND FAULT" (zemljospoj). Ako se to ne dogodi, provjerite instalaciju.
Pritisnite tipku "Standby/Reset" (pripravnost/resetiranje) za resetiranje GFCI.
Crvena LED dioda prestat će treperiti i zaslon će se vratiti na svoj normalan izgled.
Ako test ne uspije, ponovite test. Ako i dalje ne uspijeva, zamolite električara da provjeri instalaciju.

Ako se tijekom normalnog rada GFCI aktivira bez pritiskanja tipke "TEST" (test), može doći do zemljospoja! Da biste provjerili radi li se o zemljospoju ili smetnji, pritisnite "Standby/Reset" (pripravnost/resetiranje). Ako to uzrokuje da crvena LED dioda prestane treperiti i ostane isključena, radilo se o smetnji i sustav radi ispravno. Ako se to ne dogodi, postoji zemljospoj! U slučaju zemljospoja, važno je da instalaciju provjeri kvalificirani električar u skladu s lokalnim i nacionalnim propisima.

Crvena LED dioda s desne strane termostata može ukazivati na četiri različita stanja GFCI:

1. LED isključena – NORMALNO stanje.
2. LED treperi sporo (jednom svake dvije sekunde) – AKTIVIRANO stanje. Pokušajte pritisnuti tipku "Standby/Reset" (pripravnost/resetiranje) za resetiranje GFCI.
3. LED treperi brzo (pet treptaja u sekundi) – STANJE POGREŠKE. Pokušajte isključiti napajanje, a zatim ga ponovno uključiti. Ako termostat ponovno uđe u STANJE POGREŠKE, ožičenje je pogrešno (postoji GN) ili je jedinica neispravna i mora se zamijeniti.
4. LED stalno svijetli – Unutarnji kvar mikroprocesora ili abnormalna greška u hardveru! Pokušajte isključiti termostat, a zatim ga ponovno uključiti. Ako LED i dalje stalno svijetli, GFCI je neispravan i termostat se mora zamijeniti.

Napomena: LED dioda nakratko zasvijetli bez treptanja tijekom svakog uključivanja.

OSNOVNI RAD

Povećanje/Smanjenje temperature

Prema zadanim postavkama, termostat prikazuje TRENUTNU temperaturu. Pritisnite tipke Gore/Dolje JEDNOM da biste aktivirali pozadinsko osvjetljenje. Ponovno pritisnite tipke Gore/Dolje za podešavanje CILJANE temperature između 41 i 104°F (5 do 40°C). Zaslon će prikazati CILJANU temperaturu deset sekundi.

Postavljanje vremena

1. Pritisnite središnju tipku DVA PUTA za pristup izborniku.
2. Pomoću tipki Gore/Dolje idite na 12/24 i pritisnite središnju tipku.
3. Odaberite format vremena (12-satni ili 24-satni sat) i pritisnite središnju tipku.
4. Pomoću tipki Gore/Dolje idite na TIME (vrijeme) i pritisnite središnju tipku.
5. Postavite sat i pritisnite središnju tipku.
6. Postavite minute i pritisnite središnju tipku.
7. Pomoću tipki Gore/Dolje idite na EXIT (izlaz) i pritisnite središnju tipku.

Promjena jedinice temperature

1. Pritisnite središnju tipku DVA PUTA za pristup izborniku.
2. Pomoću tipki Gore/Dolje idite na C/F i pritisnite središnju tipku.
3. Odaberite jedinicu temperature (celzijus ili fahrenheit) i pritisnite središnju tipku.
4. Pomoću tipki Gore/Dolje idite na EXIT (izlaz) i pritisnite središnju tipku.

Promjena postavke kontrole temperature

1. Pritisnite središnju tipku DVA PUTA za pristup izborniku.
2. Pomoću tipki Gore/Dolje idite na FLOOR/ROOM (pod/soba) i pritisnite središnju tipku.
3. Odaberite postavku kontrole temperature i pritisnite središnju tipku.
4. Pomoću tipki Gore/Dolje idite na EXIT (izlaz) i pritisnite središnju tipku.

Promjena vrste poda

(nije moguće odabrati ako je postavka kontrole temperature postavljena na ROOM (soba) – pogledajte odjeljak 'Promjena postavke kontrole temperature'). Pločica je zadana vrsta poda.

1. Pritisnite središnju tipku DVA PUTA za pristup izborniku.
2. Pomoću tipki Gore/Dolje idite na TILE/LAMINATE (pločica/laminat) i pritisnite središnju tipku.
   1. TILE (pločica) - temperatura poda bit će ograničena na 104°F/40°C
   2. LAMINATE (laminat) - temperatura poda bit će ograničena na 82°F/28°C.
3. Odaberite vrstu poda i pritisnite središnju tipku.
4. Pomoću tipki Gore/Dolje idite na EXIT (izlaz) i pritisnite središnju tipku.

Praćenje upotrebe

1. Pritisnite središnju tipku DVA PUTA za pristup izborniku.
2. Pomoću tipki Gore/Dolje idite na HISTORY (povijest) i pritisnite središnju tipku.
   1. Zaslon će prikazati broj SATI (označen s 'h' s desne strane zaslona) koliko je sustav podnog grijanja grijao u proteklih 7 dana. Kada završite, pritisnite središnju tipku.
3. Pomoću tipki Gore/Dolje idite na EXIT (izlaz) i pritisnite središnju tipku.

Rješavanje problema

E02 - Ova poruka o pogrešci označava da nedostaje ili je oštećen podni senzor.
Trepćuće znamenke označavaju da je izmjerena temperatura poda viša od granične temperature.
Grijanje je isključeno.
Obratite se svom instalateru da provjeri podni senzor i spojeve.

Klasifikacija

Proizvod je uređaj klase II (pojačana izolacija) i mora biti spojen na sljedeće vodove:
Faza L1 (L) 120/208/240 V
Neutralno/2. faza L2 (N)
Maks. opterećenje 15 A (otporno opterećenje) Termostat je namijenjen za korištenje s podnim grijanjem.
Terminali su prikladni za terenske kabele od 12 do 20 AWG.

Tehnički podaci

Napajanje - (uključeno 208 Vac) 120/240 Vac
Opterećenje - maks. 15 A (otporno opterećenje)
Snaga - 1800 W pri 120 Vac
3120 W pri 208 Vac
3600 W pri 240 Vac
GFCI (UTN4) - klasa A (razina okidanja 5 mA)
Podni senzor - NTC 10K Ω @ 25°C
Konstrukcija upravljanja - Elektronički sobni termostat za regulaciju električnog podnog grijanja.
Metoda montaže upravljanja - Nezavisno montirano upravljanje za ugradnju u ravnini
Vrsta djelovanja - Tip 2.B.
Nazivni impulsni napon - 2500 V
Stupanj onečišćenja upravljanja - 2
SAD - Patent dizajna br. - D768092
Kanada br. - 161353

UL popis za SAD i Kanadu

Prema sljedećim standardima:
Termostat: UL 60730-, UL 60730-2-9
CSA E60730-1, CSA E60730-2-9
UL broj datoteke: E157297
UTN4 / GFCI: UL 943 četvrto izd.
CSA C22.2 br. 144.1-06
