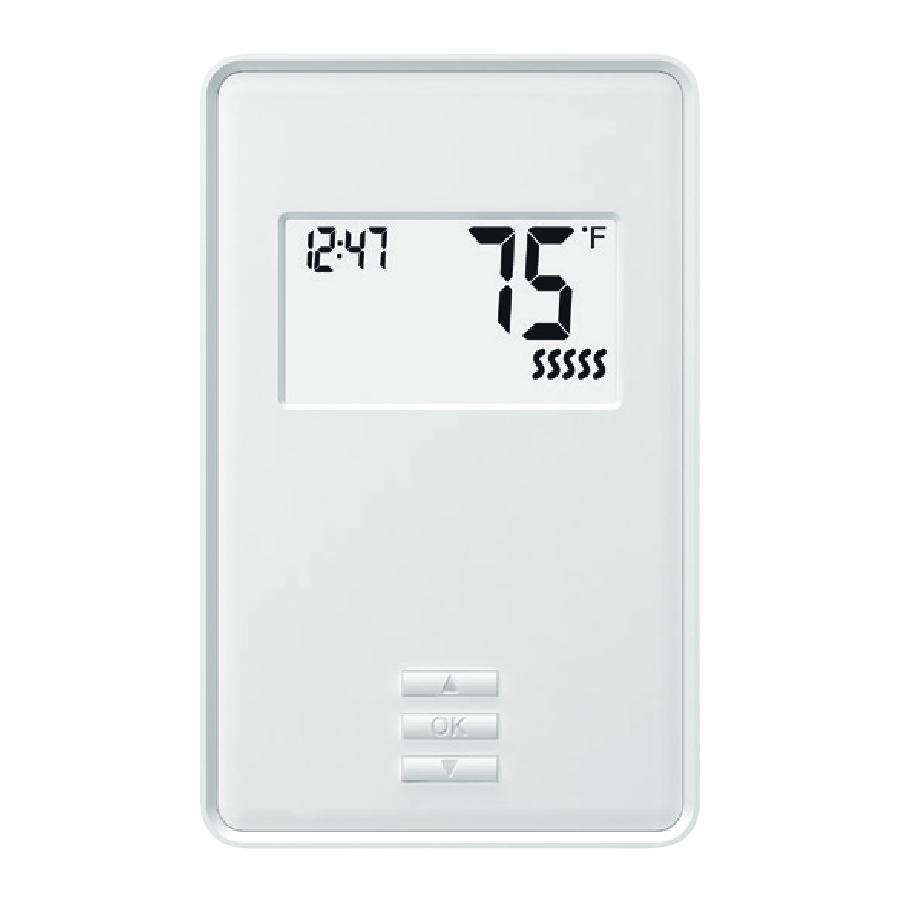

Mwongozo wa Haraka wa Thermostat Isiyoweza Kupangwa ya ARDEX FLEXBONE HEAT

Muhtasari

Thamani zilizowekwa alama ni thamani chaguo-msingi

1. Kitufe cha Kujaribu cha GFCI
2. Kitufe cha Washa/Zima/Weka Upya cha GFCI
   Bonyeza ili kuwasha mfumo (ON)
   Shikilia ili kuzima mfumo (OFF)
   Bonyeza ili kuweka upya GFCI
3. Kebo ya kihisi itenganishwe na nyaya za umeme.
   Kihisi cha sakafu lazima kiwe kimekatikati kati ya kebo ya kupasha joto.

Usakinishaji

Legeza skrubu iliyo chini na uondoe bamba la uso.
Usijaribu kuondoa skrubu kabisa.

Zima chanzo cha umeme (OFF) kwenye paneli ya kivunja mzunguko. Unganisha nyaya za usambazaji wa umeme kwenye upande wa laini na wiring ya kebo ya kupasha joto kwenye upande wa mzigo wa msingi wa nguvu.
AWG kati ya 12 - 20.
Kumbuka! Usiondoe skrubu kutoka kwa terminal.
Unapofunga skrubu tumia torque kati ya 0.8 - 1.2 Nm / 0.6 - 0.9 lbf-ft.

Kebo ya kihisi cha sakafu lazima ipelekwe kwenye kisanduku cha makutano 5 kando na nyaya za umeme na risasi baridi ya kebo ya kupasha joto. Hakikisha kuwa insulation kwenye wiring ya umeme na kihisi cha sakafu ndani ya kisanduku cha makutano haijaharibiwa.

Pitisha kebo ya kihisi cha sakafu kupitia shimo kwenye msingi wa nguvu. Sukuma nyaya za umeme nyuma ya kisanduku cha umeme.

Sakinisha msingi wa nguvu kwenye kisanduku cha umeme.

Salama msingi wa nguvu ukutani.

Changanua msimbo wa QR kwa habari ya ziada

http://www.ardexamericas.com

Fanya miunganisho ya kihisi.

Kihisi cha Sakafu hakina polarity. Kiunganishe na vituo C na D.

Kitengo cha upanuzi huunganisha kwenye vituo A na B*

*Rejelea maagizo yaliyojumuishwa na kitengo cha upanuzi.

Kuangalia GFCI

Ni muhimu kwamba GFCI ikaguliwe kwa usakinishaji sahihi na utendaji baada ya usakinishaji na kila mwezi baada ya hapo.
Ili kuangalia GFCI:
Bonyeza kitufe cha "TEST" (jaribu).
Jaribio linafanikiwa ikiwa LED nyekundu upande wa kulia wa thermostat inawaka mara moja kila sekunde mbili na "GROUND FAULT" (hitilafu ya ardhini) inaonekana kwenye onyesho. Ikiwa hii haitokei, angalia usakinishaji.
Bonyeza kitufe cha "Standby/Reset" (simama/weka upya) ili kuweka upya GFCI.
LED nyekundu itaacha kuwaka na onyesho linarudi kwenye mwonekano wake wa kawaida.
Ikiwa jaribio litashindwa, rudia jaribio. Ikiwa inaendelea kushindwa, muulize fundi umeme aangalie usakinishaji.

Ikiwa, wakati wa operesheni ya kawaida, safari za GFCI bila kitufe cha "TEST" (jaribu) kubonyezwa, kunaweza kuwa na hitilafu ya ardhini! Ili kuangalia ikiwa ni hitilafu ya ardhini au safari ya usumbufu, bonyeza "Standby/Reset" (simama/weka upya). Ikiwa hii inasababisha LED nyekundu kuacha kuwaka na kubaki imezimwa, ilikuwa safari ya usumbufu na mfumo unafanya kazi kwa usahihi. Ikiwa hii haitokei, kuna hitilafu ya ardhini! Katika kesi ya hitilafu ya ardhini, ni muhimu kuwa na usakinishaji uliokaguliwa na fundi umeme aliyehitimu kulingana na kanuni za mitaa na kitaifa.

LED nyekundu upande wa kulia wa thermostat inaweza kuonyesha majimbo manne tofauti ya GFCI:

1. LED imezimwa – Hali ya KAWAIDA (NORMAL).
2. LED inawaka polepole (mara moja kila sekunde mbili) – Hali ya KUCHUKULIWA (TRIGGERED). Jaribu kubonyeza kitufe cha "Standby/Reset" (simama/weka upya) ili kuweka upya GFCI.
3. LED inawaka haraka (miwako mitano kwa sekunde) – Hali ya HITILAFU (ERROR). Jaribu kuzima umeme na kisha kuwasha tena. Ikiwa thermostat inaingia tena katika hali ya HITILAFU (ERROR), ama wiring sio sahihi (GN ipo) au kitengo kina kasoro na lazima kibadilishwe.
4. LED imewashwa kila wakati – Utendaji mbaya wa microprocessor ya ndani au hitilafu isiyo ya kawaida katika vifaa! Jaribu kuzima thermostat na kisha kuwasha tena. Ikiwa LED bado imewashwa kila wakati, GFCI ina kasoro na thermostat lazima ibadilishwe.

Kumbuka: Taa ya LED huwaka kwa muda mfupi bila kuwaka wakati wa kila kuwasha.

UTENDAJI WA MSINGI

Kuongeza/Kupunguza Joto

Kwa chaguo-msingi, thermostat huonyesha joto la SASA (CURRENT). Bonyeza vitufe vya Juu/Chini MARA MOJA ili kuamilisha taa ya nyuma. Bonyeza vitufe vya Juu/Chini tena ili kurekebisha joto LENYE LENGO (TARGET) kati ya 41 hadi 104°F (5 hadi 40°C). Skrini itaonyesha joto LENYE LENGO (TARGET) kwa sekunde kumi.

Kuweka Saa

1. Bonyeza kitufe cha Kati MARA MBILI ili kufikia Menyu (Menu).
2. Kutumia vitufe vya Juu/Chini, nenda kwa 12/24 na ubonyeze kitufe cha Kati.
3. Chagua umbizo la saa (saa 12 au saa 24) na ubonyeze kitufe cha Kati.
4. Kutumia vitufe vya Juu/Chini, nenda kwa TIME (saa) na ubonyeze kitufe cha Kati.
5. Weka saa na ubonyeze kitufe cha Kati.
6. Weka dakika na ubonyeze kitufe cha Kati.
7. Kutumia vitufe vya Juu/Chini, nenda kwa EXIT (toka) na ubonyeze kitufe cha Kati.

Kubadilisha Kitengo cha Joto

1. Bonyeza kitufe cha Kati MARA MBILI ili kufikia Menyu (Menu).
2. Kutumia vitufe vya Juu/Chini, nenda kwa C/F na ubonyeze kitufe cha Kati.
3. Chagua kitengo cha joto (Celsius au Fahrenheit) na ubonyeze kitufe cha Kati.
4. Kutumia vitufe vya Juu/Chini, nenda kwa EXIT (toka) na ubonyeze kitufe cha Kati.

Kubadilisha Mpangilio wa Udhibiti wa Joto

1. Bonyeza kitufe cha Kati MARA MBILI ili kufikia Menyu (Menu).
2. Kutumia vitufe vya Juu/Chini, nenda kwa FLOOR/ROOM (sakafu/chumba) na ubonyeze kitufe cha Kati.
3. Chagua mpangilio wa udhibiti wa joto na ubonyeze kitufe cha Kati.
4. Kutumia vitufe vya Juu/Chini, nenda kwa EXIT (toka) na ubonyeze kitufe cha Kati.

Kubadilisha Aina ya Sakafu

(haiwezi kuchaguliwa ikiwa mpangilio wa Udhibiti wa Joto umewekwa kuwa CHUMBA (ROOM) – rejelea sehemu ya 'Kubadilisha Mpangilio wa Udhibiti wa Joto'). Vigae (Tile) ndio aina chaguo-msingi ya sakafu.

1. Bonyeza kitufe cha Kati MARA MBILI ili kufikia Menyu (Menu).
2. Kutumia vitufe vya Juu/Chini, nenda kwa TILE/LAMINATE (vigae/laminate) na ubonyeze kitufe cha Kati.
   1. TILE (vigae) - joto la sakafu litapunguzwa hadi 104°F/40°C
   2. LAMINATE (laminate) - joto la sakafu litapunguzwa hadi 82°F/28°C.
3. Chagua aina ya sakafu na ubonyeze kitufe cha Kati.
4. Kutumia vitufe vya Juu/Chini, nenda kwa EXIT (toka) na ubonyeze kitufe cha Kati.

Ufuatiliaji wa Matumizi

1. Bonyeza kitufe cha Kati MARA MBILI ili kufikia Menyu (Menu).
2. Kutumia vitufe vya Juu/Chini, nenda kwa HISTORY (historia) na ubonyeze kitufe cha Kati.
   1. Onyesho litaonyesha idadi ya SAA (HOURS) (iliyowekwa alama na 'h' upande wa kulia wa skrini) mfumo wa kupasha joto sakafu umekuwa ukipasha joto kwa siku 7 zilizopita. Ukimaliza, bonyeza kitufe cha Kati.
3. Kutumia vitufe vya Juu/Chini, nenda kwa EXIT (toka) na ubonyeze kitufe cha Kati.

Utatuzi wa Matatizo

E02 - Ujumbe huu wa hitilafu unaonyesha kihisi cha sakafu kilichopotea au kilichoharibiwa.
Nambari zinazowaka zinaonyesha kuwa joto la sakafu lililopimwa ni kubwa kuliko joto la kikomo.
Upashaji joto umezimwa.
Wasiliana na kisakinishi chako ili kuthibitisha kihisi cha sakafu na miunganisho.

Uainishaji

Bidhaa ni kifaa cha Daraja la II (insulation iliyoimarishwa) na lazima iunganishwe na risasi zifuatazo:
Awamu L1 (L) 120/208/240 V
Awamu ya Neutral/2 L2 (N)
Max. mzigo 15 A (mzigo wa resistive) Thermostat imekusudiwa kutumiwa na upashaji joto chini ya sakafu.
Vituo vinafaa kwa nyaya za wiring za shamba za 12 hadi 20 AWG.

Data ya kiufundi

Ugavi - (208 Vac imejumuishwa) 120/240 Vac
Mzigo - max. 15 A (mzigo wa resistive)
Nguvu - 1800 W kwa 120 Vac
3120 W kwa 208 Vac
3600 W kwa 240 Vac
GFCI (UTN4) - Daraja A (kiwango cha safari cha 5 mA)
Kihisi cha sakafu - NTC 10K Ω @ 25°C
Ujenzi wa Udhibiti - Thermostat ya chumba cha elektroniki kwa kudhibiti upashaji joto wa umeme chini ya sakafu.
Njia ya Kuweka Udhibiti - Udhibiti uliowekwa kwa kujitegemea kwa kuweka flush
Aina ya Kitendo - Aina ya 2.B.
Voltage Iliyokadiriwa ya Msukumo - 2500 V
Kiwango cha Uchafuzi wa Udhibiti - 2
Marekani - Hati miliki ya Ubunifu Na. - D768092
Kanada Na. - 161353

Imeorodheshwa na UL kwa Marekani na Kanada

Kulingana na viwango vifuatavyo:
Thermostat: UL 60730-, UL 60730-2-9
CSA E60730-1, CSA E60730-2-9
Nambari ya faili ya UL: E157297
UTN4 / GFCI: UL 943 toleo la nne.
CSA C22.2 Na. 144.1-06
