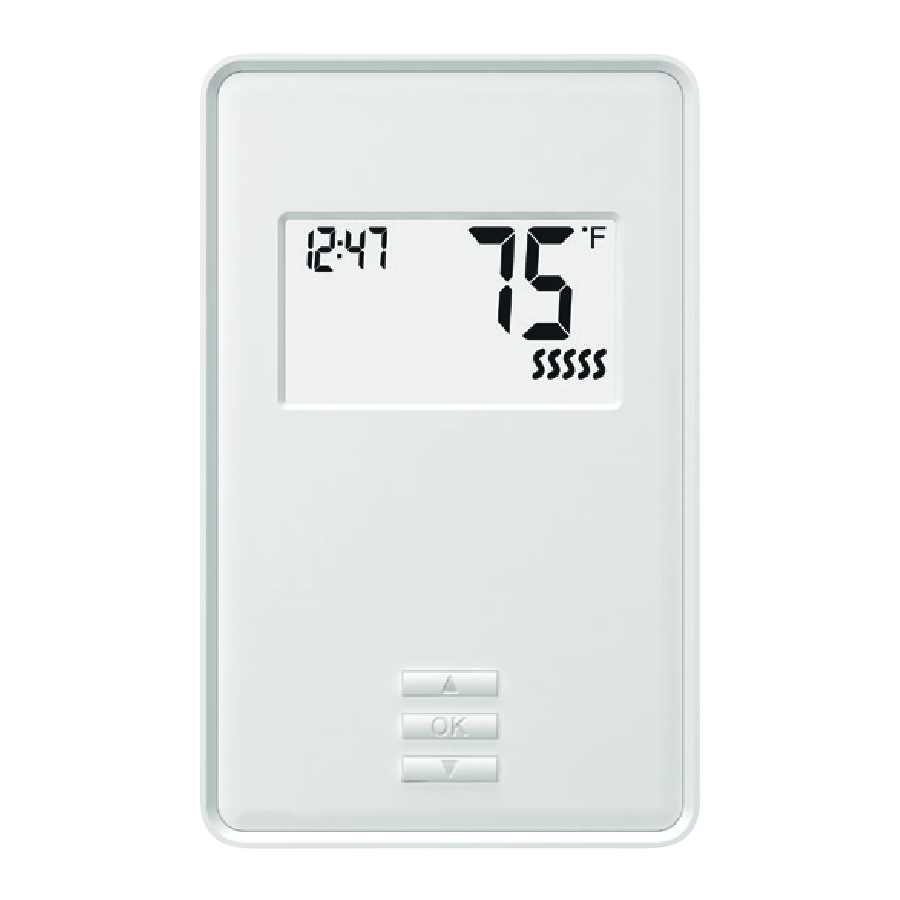

ARDEX FLEXBONE HEAT Udhëzues i Shpejtë i Termostatit Jo të Programueshëm

Përmbledhje

Vlerat e shënuara janë vlera të paracaktuara

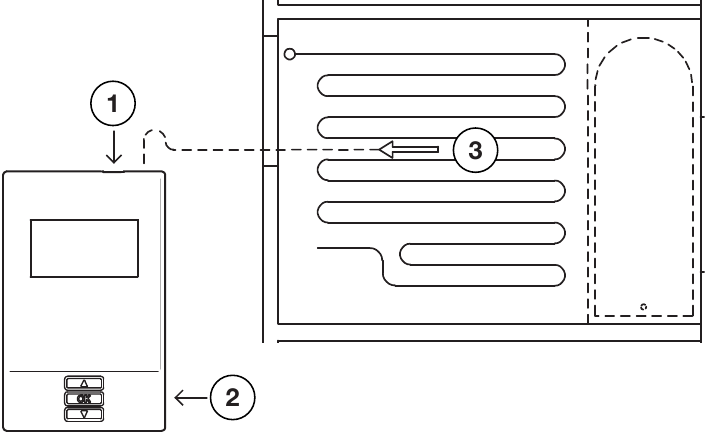

1. Butoni i Testit GFCI
2. Butoni i Ndezjes/Fikjes/Rivendosjes GFCI
   Shtypni për të ndezur sistemin ON (ndezur)
   Mbajeni shtypur për të fikur sistemin OFF (fikur)
   Shtypni për të rivendosur GFCI
3. Kablloja e sensorit duhet të jetë e ndarë nga kabllot e energjisë.
   Sensori i dyshemesë duhet të jetë i vendosur në mes të kabllit ngrohës.

Instalimi

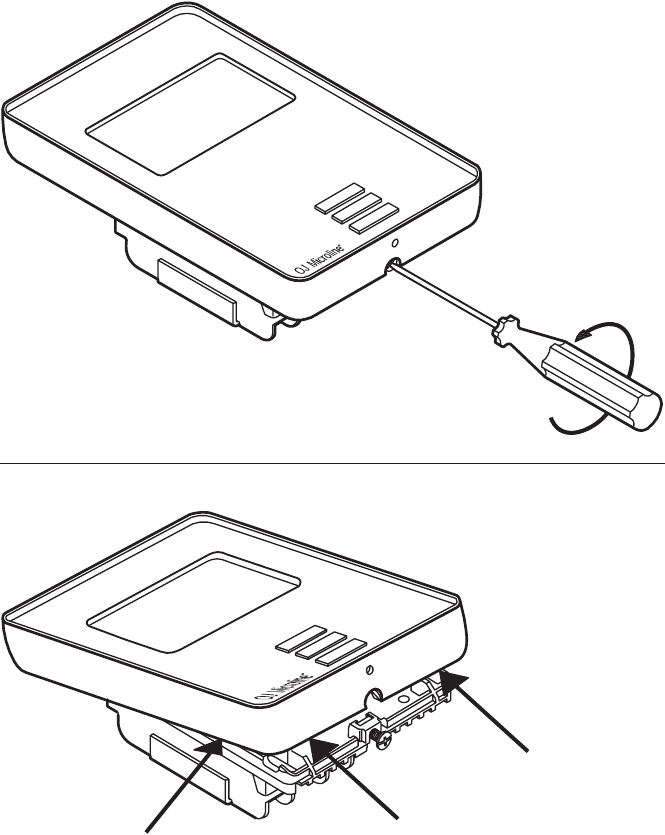

Lirojeni vidën në fund dhe hiqeni pllakën e përparme.
Mos u përpiqni ta hiqni plotësisht vidën.

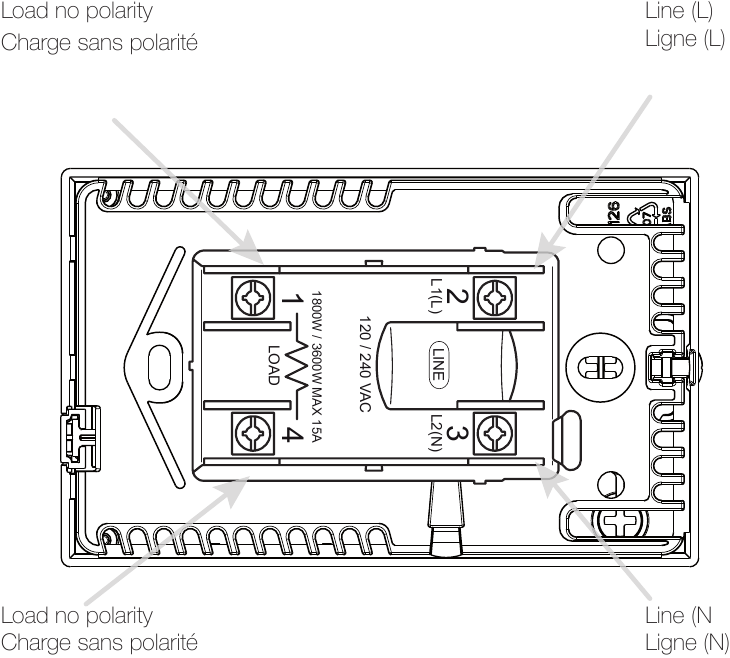

Fikeni burimin e energjisë OFF (fikur) në panelin e ndërprerësit. Lidhni telat e furnizimit me energji në anën e linjës dhe instalimet elektrike të kabllit ngrohës në anën e ngarkesës së bazës së energjisë.
AWG midis 12 - 20.
Shënim! Mos i shkëputni vidat nga terminali.
Kur shtrëngoni vidat, përdorni një çift rrotullues midis 0.8 - 1.2 Nm / 0.6 - 0.9 lbf-ft.

Kablloja e sensorit të dyshemesë duhet të drejtohet në kutinë e lidhjes 5 të ndarë nga telat e energjisë dhe plumbi i ftohtë i kabllit ngrohës. Sigurohuni që izolimi në instalimet elektrike dhe sensori i dyshemesë brenda kutisë së lidhjes të mos dëmtohet.

Kalojeni kabllon e sensorit të dyshemesë përmes vrimës në bazën e energjisë. Shtyjini telat elektrikë në pjesën e pasme të kutisë elektrike.

Instalojeni bazën e energjisë në kutinë elektrike.

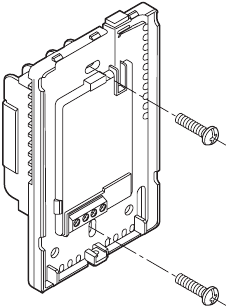

Sigurojeni bazën e energjisë në mur.

Skanoni kodin QR për informacion shtesë

http://www.ardexamericas.com

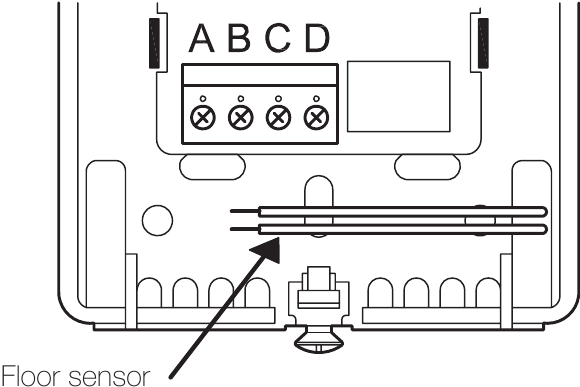

Bëni lidhjet e sensorit.

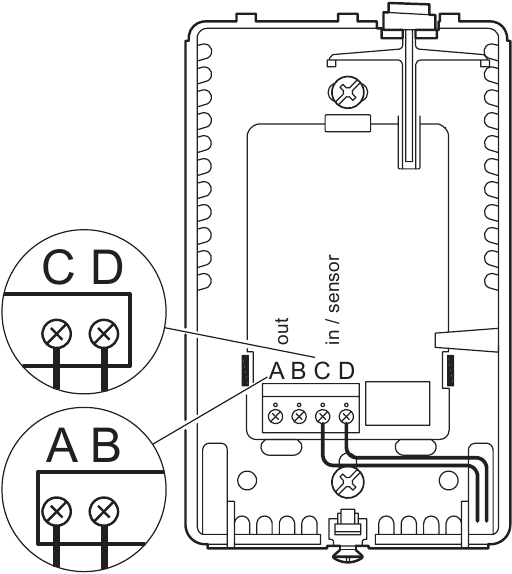

Sensori i dyshemesë nuk ka polaritet. Lidhni atë me terminalet C dhe D.

Njësia e zgjerimit lidhet me terminalet A dhe B*

*Referojuni udhëzimeve të përfshira me njësinë e zgjerimit.

Kontrollimi i GFCI

Është e rëndësishme që GFCI të kontrollohet për instalimin dhe funksionimin e saktë pas instalimit dhe çdo muaj pas kësaj.
Për të kontrolluar GFCI:
Shtypni butonin "TEST" (testo).

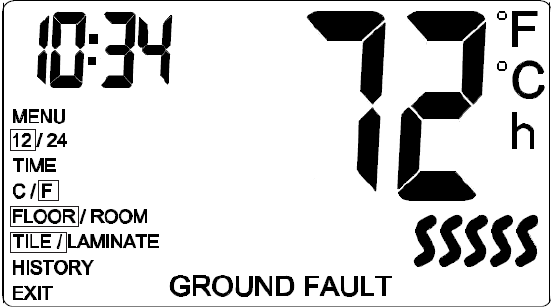

Testi është i suksesshëm nëse LED-i i kuq në të djathtë të termostatit pulson një herë në dy sekonda dhe "GROUND FAULT" (defekt në tokë) shfaqet në ekran. Nëse kjo nuk ndodh, kontrolloni instalimin.
Shtypni butonin "Standby/Reset" (gatishmëri/rivendosje) për të rivendosur GFCI.
LED-i i kuq do të ndalojë së pulsuari dhe ekrani kthehet në pamjen e tij normale.
Nëse testi dështon, përsëriteni testin. Nëse vazhdon të dështojë, kërkojini një elektricisti të kontrollojë instalimin.

Nëse, gjatë funksionimit normal, GFCI fiket pa u shtypur butoni "TEST" (testo), mund të ketë një defekt në tokë! Për të kontrolluar nëse është një defekt në tokë ose një ndërprerje e bezdisshme, shtypni "Standby/Reset" (gatishmëri/rivendosje). Nëse kjo bën që LED-i i kuq të ndalojë së pulsuari dhe të qëndrojë i fikur, ishte një ndërprerje e bezdisshme dhe sistemi po funksionon siç duhet. Nëse kjo nuk ndodh, ka një defekt në tokë! Në rast të një defekti në tokë, është e rëndësishme që instalimi të kontrollohet nga një elektricist i kualifikuar sipas rregulloreve lokale dhe kombëtare.

LED-i i kuq në të djathtë të termostatit mund të tregojë katër gjendje të ndryshme të GFCI:

1. LED i fikur – gjendje NORMALE.
2. LED që pulson ngadalë (një herë në dy sekonda) – gjendje e AKTIVIZUAR. Provoni të shtypni butonin "Standby/Reset" (gatishmëri/rivendosje) për të rivendosur GFCI.
3. LED që pulson shpejt (pesë pulsime për sekondë) – gjendje GABIMI. Provoni të fikni energjinë dhe më pas ta ndizni përsëri. Nëse termostati rikthehet në gjendjen e GABIMIT, ose instalimi elektrik është i gabuar (ekziston një GN) ose njësia është e dëmtuar dhe duhet të zëvendësohet.
4. LED i ndezur vazhdimisht – Mosfunksionim i brendshëm i mikroprocesorit ose defekt anormal në harduer! Provoni të fikni termostatin dhe më pas ta ndizni përsëri. Nëse LED-i është ende i ndezur vazhdimisht, GFCI është i dëmtuar dhe termostati duhet të zëvendësohet.

Shënim: LED-i ndizet shkurtimisht pa pulsuar gjatë çdo ndezjeje.

OPERACION BAZË

Rritja/Zvogëlimi i Temperaturës

Si parazgjedhje, termostati shfaq temperaturën AKTUAL. Shtypni butonin Lart/Poshtë NJË HERË për të aktivizuar dritën e prapme. Shtypni përsëri butonin Lart/Poshtë për të rregulluar temperaturën e TARGET (synuar) midis 41 deri në 104°F (5 deri në 40°C). Ekrani do të shfaqë temperaturën e TARGET (synuar) për dhjetë sekonda.

Vendosja e Orës

1. Shtypni butonin Qendror DY HERË për të hyrë në Menu.
2. Duke përdorur butonin Lart/Poshtë, shkoni te 12/24 dhe shtypni butonin Qendror.
3. Zgjidhni formatin e orës (orë 12-orëshe ose orë 24-orëshe) dhe shtypni butonin Qendror.
4. Duke përdorur butonin Lart/Poshtë, shkoni te TIME (ora) dhe shtypni butonin Qendror.
5. Vendoseni orën dhe shtypni butonin Qendror.
6. Vendoseni minutat dhe shtypni butonin Qendror.
7. Duke përdorur butonin Lart/Poshtë, shkoni te EXIT (dalje) dhe shtypni butonin Qendror.

Ndryshimi i Njësisë së Temperaturës

1. Shtypni butonin Qendror DY HERË për të hyrë në Menu.
2. Duke përdorur butonin Lart/Poshtë, shkoni te C/F dhe shtypni butonin Qendror.
3. Zgjidhni njësinë e temperaturës (Celsius ose Fahrenheit) dhe shtypni butonin Qendror.
4. Duke përdorur butonin Lart/Poshtë, shkoni te EXIT (dalje) dhe shtypni butonin Qendror.

Ndryshimi i Cilësimit të Kontrollit të Temperaturës

1. Shtypni butonin Qendror DY HERË për të hyrë në Menu.
2. Duke përdorur butonin Lart/Poshtë, shkoni te FLOOR/ROOM (dysheme/dhomë) dhe shtypni butonin Qendror.
3. Zgjidhni cilësimin e kontrollit të temperaturës dhe shtypni butonin Qendror.
4. Duke përdorur butonin Lart/Poshtë, shkoni te EXIT (dalje) dhe shtypni butonin Qendror.

Ndryshimi i Llojit të Dyshemesë

(nuk mund të zgjidhet nëse cilësimi i Kontrollit të Temperaturës është vendosur në ROOM (dhomë) – referojuni seksionit 'Ndryshimi i Cilësimit të Kontrollit të Temperaturës'). Pllaka është lloji i parazgjedhur i dyshemesë.

1. Shtypni butonin Qendror DY HERË për të hyrë në Menu.
2. Duke përdorur butonin Lart/Poshtë, shkoni te TILE/LAMINATE (pllaka/laminat) dhe shtypni butonin Qendror.
   1. TILE (pllaka) - temperatura e dyshemesë do të kufizohet në 104°F/40°C
   2. LAMINATE (laminat) - temperatura e dyshemesë do të kufizohet në 82°F/28°C.
3. Zgjidhni llojin e dyshemesë dhe shtypni butonin Qendror.
4. Duke përdorur butonin Lart/Poshtë, shkoni te EXIT (dalje) dhe shtypni butonin Qendror.

Monitorimi i Përdorimit

1. Shtypni butonin Qendror DY HERË për të hyrë në Menu.
2. Duke përdorur butonin Lart/Poshtë, shkoni te HISTORY (historia) dhe shtypni butonin Qendror.
   1. Ekrani do të tregojë numrin e ORËVE (të shënuara me 'h' në anën e djathtë të ekranit) që sistemi i ngrohjes së dyshemesë ka qenë duke u ngrohur gjatë 7 ditëve të fundit. Kur të keni mbaruar, shtypni butonin Qendror.
3. Duke përdorur butonin Lart/Poshtë, shkoni te EXIT (dalje) dhe shtypni butonin Qendror.

Zgjidhja e Problemeve

E02 - Ky mesazh gabimi tregon një sensor dyshemeje të humbur ose të dëmtuar.
Shifrat që pulsojnë tregojnë se temperatura e matur e dyshemesë është më e lartë se temperatura kufitare.
Ngrohja është fikur.
Kontaktoni instaluesin tuaj për të verifikuar sensorin e dyshemesë dhe lidhjet.

Klasifikimi

Produkti është një pajisje e Klasit II (izolim i përforcuar) dhe duhet të lidhet me plumbat e mëposhtëm:
Faza L1 (L) 120/208/240 V
Neutral/faza e 2-të L2 (N)
Ngarkesa maksimale 15 A (ngarkesë rezistive) Termostati është menduar të përdoret me ngrohje nën dysheme.
Terminalet janë të përshtatshme për kabllot e instalimeve elektrike në terren nga 12 deri në 20 AWG.

Të dhëna teknike

Furnizimi - (208 Vac i përfshirë) 120/240 Vac
Ngarkesa - maks. 15 A (ngarkesë rezistive)
Fuqia - 1800 W në 120 Vac
3120 W në 208 Vac
3600 W në 240 Vac
GFCI (UTN4) - Klasa A (niveli i ndërprerjes 5 mA)
Sensori i dyshemesë - NTC 10K Ω @ 25°C
Ndërtimi i Kontrollit - Termostat elektronik dhome për rregullimin e ngrohjes elektrike nën dysheme.
Metoda e Montimit të Kontrollit - Kontroll i montuar në mënyrë të pavarur për montim të integruar
Lloji i Veprimit - Lloji 2.B.
Tensioni i Impulsit të Vlerësuar - 2500 V
Shkalla e Ndotjes së Kontrollit - 2
SHBA - Patenta e Dizajnit Nr. - D768092
Kanadaja Nr. - 161353

UL e Listuar për SHBA dhe Kanada

Sipas standardeve të mëposhtme:
Termostati: UL 60730-, UL 60730-2-9
CSA E60730-1, CSA E60730-2-9
Numri i skedarit UL: E157297
UTN4 / GFCI: UL 943 edicioni i katërt.
CSA C22.2 Nr. 144.1-06
