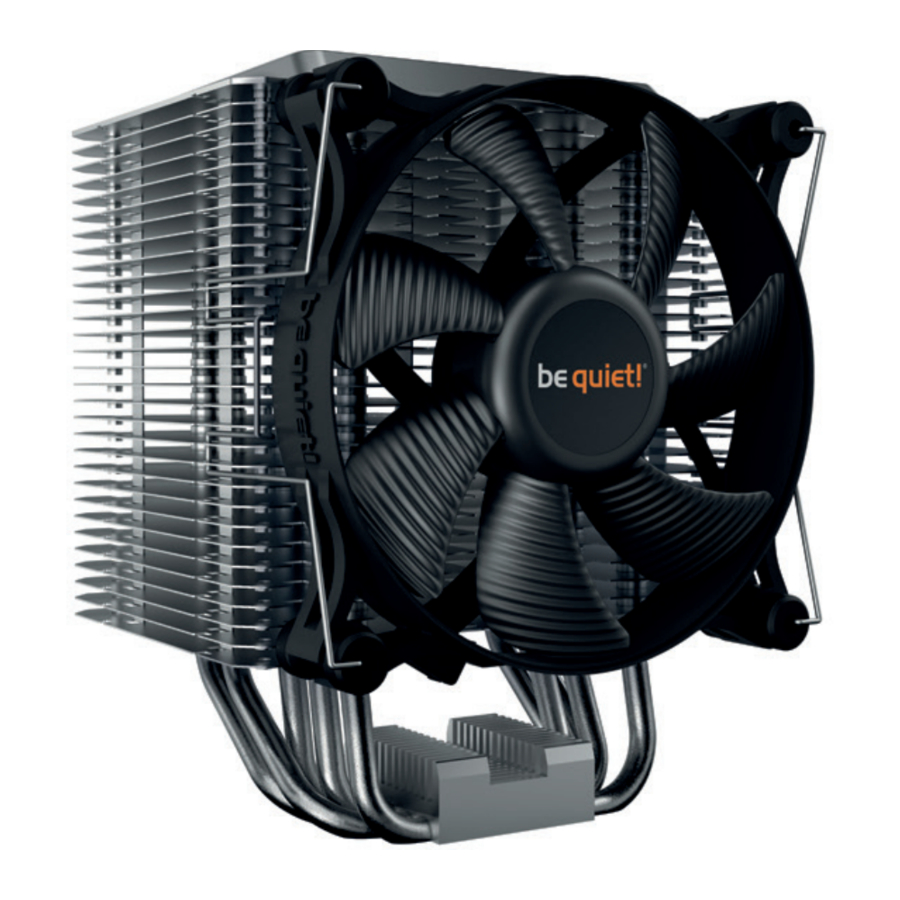

BE QUIET! SHADOW ROCK 3 - Priručnik za instalaciju i video
Uvod
Ako naiđete na probleme s instalacijom, slobodno se obratite našoj službi za korisnike putem e-pošte service@bequiet.com. Imajte na umu da be quiet! ne može prihvatiti odgovornost za štetu uzrokovanu problemima s kompatibilnošću.
OPSEG ISPORUKE
| Naziv dijela | Količina | |
 | be quiet! Shadow Rock 3 CPU hladnjak | 1 |
 | Ventilator od 120mm | 1 |
 | Intel stražnja ploča | 1 |
 | Intel montažni nosači | 2 |
 | Intel montažni nosači LGA 1700 | 2 |
 | Dugi AMD montažni nosači | 2 |
 | Nosač za montažu hladnjaka | 1 |
 | Intel odstojna matica A | 4 |
 | Intel odstojna matica B | 4 |
 | AMD odstojne matice | 4 |
 | Vijci za pričvršćivanje montažnog nosača | 4 |
 | Vijci za pričvršćivanje montažnog mosta | 2 |
 | Vijci za Intel stražnju ploču | 4 |
 | Vijci za AMD stražnju ploču | 4 |
 | O-prstenovi | 4 |
 | Kopče za ventilator | 4 |
 | Termalna pasta | 1 |
 | Križni odvijač | 1 |
Intel: LGA 2011(-3) square ILM / LGA 2066 instalacija
Za ovo su potrebni sljedeći dijelovi:
1x Shadow Rock 3 CPU hladnjak (1), 1x ventilator od 120mm (2), 2x Intel montažni nosači (4), 1x nosač za montažu hladnjaka (7), 4x Intel odstojna matica A (8), 4x vijci za pričvršćivanje montažnog nosača (11), 2x vijci za pričvršćivanje montažnog mosta (12), 2x kopče za ventilator (16), 1x termalna pasta (17), 1x križni odvijač (18)
Sastavljanje okvira za montažu hladnjaka
Prvo zavijte Intel odstojnu maticu A na navoje okvira utičnice. Postavite Intel montažne nosače preko Intel odstojne matice A i zategnite ih vijcima za pričvršćivanje montažnog nosača. Za to možete koristiti križni odvijač.
Montaža CPU hladnjaka
Prvo uklonite zaštitnu foliju s donje strane hladnjaka. Nanesite termalnu pastu na površinu CPU-a. Isporučena količina dovoljna je za jednu ili dvije primjene.
Isporučena termalna pasta nije prikladna za ljudsku potrošnju. Ako se proguta, popijte puno vode i hitno potražite liječničku pomoć. Držite je izvan dohvata djece. Izbjegavajte kontakt s kožom i očima.
Postavite nosač za montažu hladnjaka centralno na hladnjak. Zatim postavite jedinicu hladnjaka na CPU. Umetnite vijke za pričvršćivanje montažnog mosta odozgo u nosač za montažu hladnjaka i zatim ih naizmjenično zategnite.
Pričvrstite ventilator od 120 mm na jedinicu hladnjaka pomoću kopči za ventilator. Spojite ventilator na PWM signal matične ploče.
Prilikom demontaže ventilatora, gurnite ureze kopči za ventilator prema CPU hladnjaku i otkačite ih.
Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155 instalacija
Za ovo su potrebni sljedeći dijelovi:
1x Shadow Rock 3 CPU hladnjak (1), 1x ventilator od 120mm (2), 1x Intel stražnja ploča (3), 2x Intel montažni nosači (4), 2x Intel montažni nosači LGA 1700 (5), 1x nosač za montažu hladnjaka (7), 4x Intel odstojne matice B (9), 4x vijci za pričvršćivanje montažnog nosača (11), 2x vijci za pričvršćivanje montažnog mosta (12), 4x vijci za Intel stražnju ploču (13), 4x O-prstenovi (15), 2x kopče za ventilator (16), 1x termalna pasta (17), 1x križni odvijač (18)
Montaža stražnje ploče
Postavite vijke Intel stražnje ploče u ureze smještene na stražnjoj strani Intel stražnje ploče. Pritom pazite da se poravnaju s rupama izbušenim za svaku utičnicu.
Za pričvršćivanje vijaka stražnje ploče na Intel stražnju ploču koristite O-prstenove. Nakon što je sastavljanje Intel stražnje ploče za odgovarajuću Intel utičnicu dovršeno, postavite je ispod matične ploče. Pritom pazite da su vijci stražnje ploče precizno smješteni unutar rupa matične ploče.
Instalacija montažnih nosača
Zavijte Intel odstojnu maticu B na prethodno postavljenu Intel stražnju ploču.
Zatim postavite, ovisno o vašoj utičnici, Intel montažne nosače ili Intel montažne 1700 preko Intel odstojne matice B i pričvrstite ih vijcima za pričvršćivanje montažnog nosača. Za to možete koristiti križni odvijač.
Montaža CPU hladnjaka
Prvo uklonite zaštitnu foliju s donje strane hladnjaka. Nanesite termalnu pastu na površinu CPU-a. Isporučena količina dovoljna je za jednu ili dvije primjene.
Isporučena termalna pasta nije prikladna za ljudsku potrošnju. Ako se proguta, popijte puno vode i hitno potražite liječničku pomoć. Držite je izvan dohvata djece. Izbjegavajte kontakt s kožom i očima.
Postavite nosač za montažu hladnjaka centralno na hladnjak. Zatim postavite jedinicu hladnjaka na CPU. Umetnite vijke za pričvršćivanje montažnog mosta odozgo u nosač za montažu hladnjaka i zatim ih naizmjenično zategnite. Za to možete koristiti križni odvijač.
Pričvrstite ventilator od 120 mm na jedinicu hladnjaka pomoću kopči za ventilator. Spojite ventilator na PWM signal matične ploče.
Prilikom demontaže ventilatora, gurnite ureze kopči za ventilator prema CPU hladnjaku i otkačite ih.
AMD: AM5 / AM4 instalacija
Za ovo su potrebni sljedeći dijelovi:
1x Shadow Rock 3 CPU hladnjak (1), 1x ventilator od 120mm (2), 2x dugi AMD montažni nosači (6), 1x nosač za montažu hladnjaka (7), 4x AMD odstojne matice (10), 2x vijci za pričvršćivanje montažnog mosta (12), 4x vijci za AMD stražnju ploču (14), 2x kopče za ventilator (16), 1x termalna pasta (17), 1x križni odvijač (18)
Sastavljanje okvira za montažu hladnjaka
Da biste omogućili montažu hladnjaka, uklonite oba plastična držača AMD modula za zadržavanje. Tvornički postavljena stražnja ploča pričvršćena na stražnju stranu matične ploče bit će potrebna za naknadnu instalaciju hladnjaka.
Postavite četiri AMD odstojne matice na vijke stražnje ploče koji strše kroz prednju stranu i pričvrstite oba duga AMD montažna nosača vijcima za AMD stražnju ploču.
Montaža CPU hladnjaka
Prvo uklonite zaštitnu foliju s donje strane hladnjaka. Nanesite termalnu pastu na površinu CPU-a. Isporučena količina dovoljna je za jednu ili dvije primjene.
Isporučena termalna pasta nije prikladna za ljudsku potrošnju. Ako se proguta, popijte puno vode i hitno potražite liječničku pomoć. Držite je izvan dohvata djece. Izbjegavajte kontakt s kožom i očima.
Postavite nosač za montažu hladnjaka centralno na hladnjak. Zatim postavite jedinicu hladnjaka na CPU. Umetnite vijke za pričvršćivanje montažnog mosta odozgo u nosač za montažu hladnjaka i zatim ih naizmjenično zategnite. Za to možete koristiti križni odvijač.
Pričvrstite ventilator od 120 mm na jedinicu hladnjaka pomoću kopči za ventilator. Spojite ventilator na PWM signal matične ploče.
Prilikom demontaže ventilatora, gurnite ureze kopči za ventilator prema CPU hladnjaku i otkačite ih.
Jamstvo
- 3-godišnje jamstvo proizvođača za potrošače (samo originalna kupnja od ovlaštenih be quiet! trgovaca)
- Jamstveni rad može se obraditi samo uz priloženu kopiju računa o kupnji od ovlaštenog be quiet! trgovca
- Manipulacija i strukturne promjene bilo koje vrste, uključujući bilo kakvu štetu uzrokovanu vanjskom mehaničkom silom, dovest će do potpunog poništenja jamstva
- Primjenjuju se naši Opći uvjeti jamstva, koji se mogu pogledati na bequiet.com
Listan GmbH. Wilhelm-Bergner-Straße 11c. 21509 Glinde Njemačka
Za dodatne informacije kontaktirajte nas putem e-pošte: service@bequiet.com
Preporučujemo pripremnu montažu hladnjaka izvan kućišta računala za naknadnu instalaciju. Hladnjak treba ukloniti i prije transporta.
