BE QUIET! SHADOW ROCK 3 - Instrukcja instalacji i wideo
Wprowadzenie
W przypadku problemów z instalacją prosimy o kontakt z naszym działem obsługi klienta, wysyłając wiadomość na adres service@bequiet.com. Należy pamiętać, że be quiet! nie ponosi odpowiedzialności za szkody spowodowane problemami z kompatybilnością.
ZAWARTOŚĆ ZESTAWU
| Nazwa części | Ilość | |

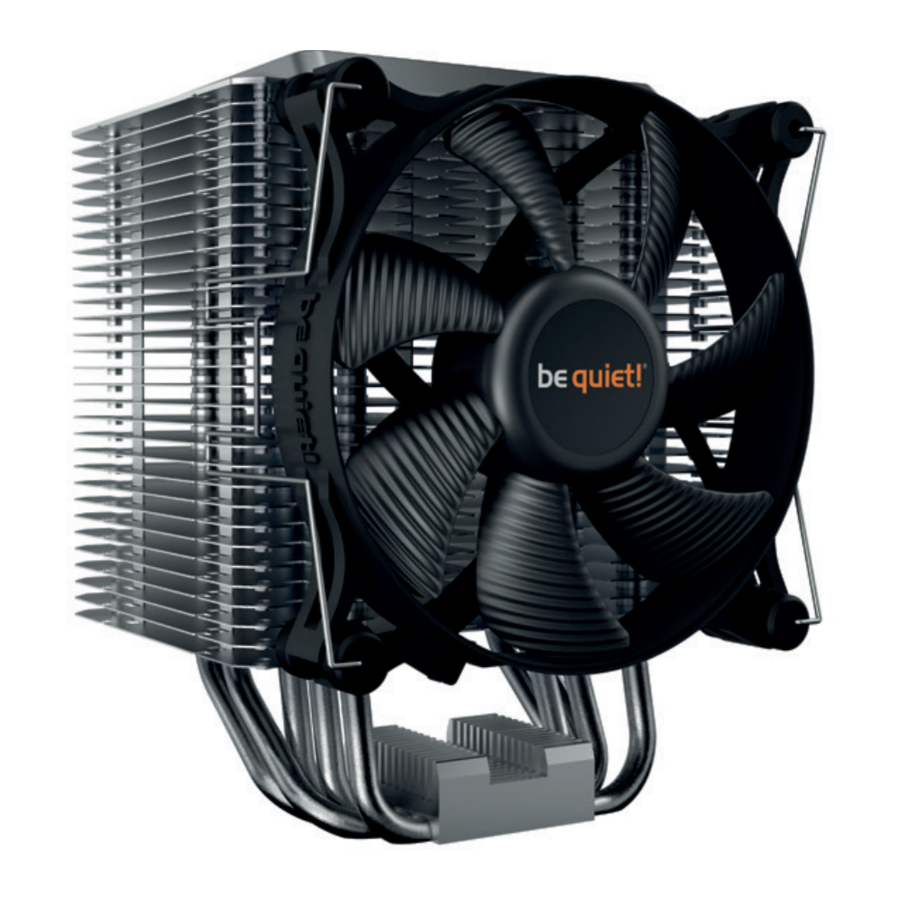

 | Chłodzenie procesora be quiet! Shadow Rock 3 | 1 |
 | Wentylator 120mm | 1 |
 | Płytka montażowa Intel | 1 |
 | Uchwyty montażowe Intel | 2 |
 | Uchwyty montażowe Intel LGA 1700 | 2 |
 | Długie uchwyty montażowe AMD | 2 |
 | Mostek montażowy chłodzenia | 1 |
 | Nakrętka dystansowa Intel A | 4 |
 | Nakrętka dystansowa Intel B | 4 |
 | Nakrętki dystansowe AMD | 4 |
 | Śruby mocujące uchwyt montażowy | 4 |
 | Śruby mocujące mostek montażowy | 2 |
 | Śruby płytki montażowej Intel | 4 |
 | Śruby płytki montażowej AMD | 4 |
 | O-ringi | 4 |
 | Klamry wentylatora | 4 |
 | Pasta termoprzewodząca | 1 |
 | Śrubokręt krzyżakowy | 1 |
Intel: LGA 2011(-3) square ILM / Instalacja LGA 2066
Do tego potrzebne są następujące części:
1x Chłodzenie procesora Shadow Rock 3 (1), 1x wentylator 120mm (2), 2x uchwyty montażowe Intel (4), 1x mostek montażowy chłodzenia (7), 4x nakrętka dystansowa Intel A (8), 4x śruby mocujące uchwyt montażowy (11), 2x śruby mocujące mostek montażowy (12), 2x klamry wentylatora (16), 1x pasta termoprzewodząca (17), 1x śrubokręt krzyżakowy (18)

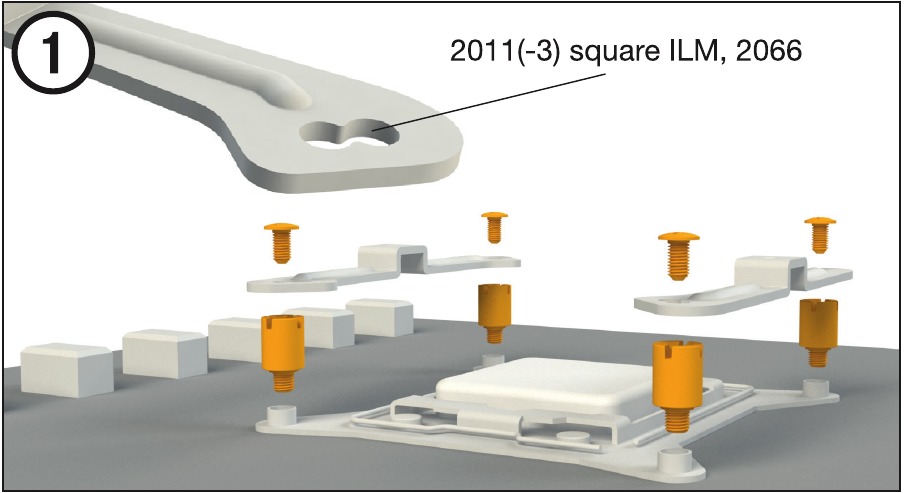

Montaż ramy montażowej chłodzenia
Najpierw wkręć nakrętkę dystansową Intel A na gwinty ramy gniazda. Umieść uchwyty montażowe Intel na nakrętce dystansowej Intel A i dokręć je śrubami mocującymi uchwyt montażowy. Możesz do tego użyć śrubokręta krzyżakowego.
Montaż chłodzenia procesora

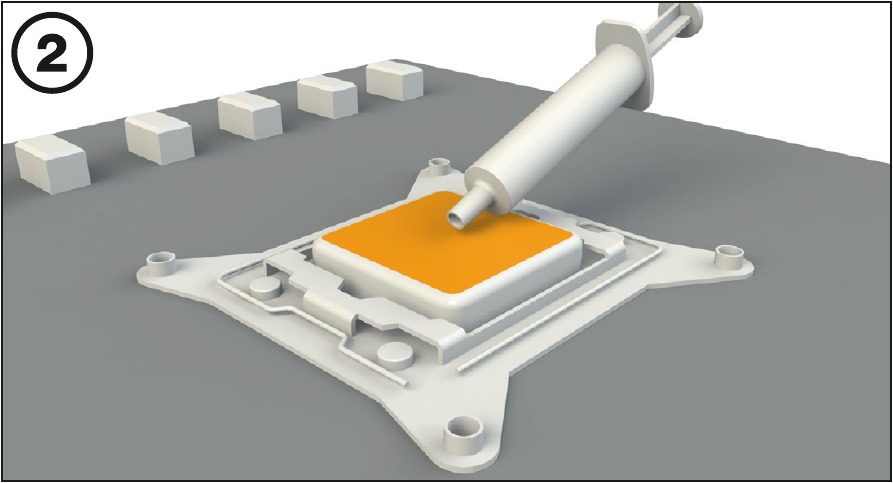

Najpierw zdejmij folię ochronną ze spodu chłodzenia. Rozprowadź pastę termoprzewodzącą na powierzchni procesora. Dostarczona ilość wystarcza na jedną lub dwie aplikacje.
Dostarczona pasta termoprzewodząca nie nadaje się do spożycia przez ludzi. W przypadku połknięcia wypić dużo wody i pilnie zasięgnąć porady lekarza. Przechowywać w miejscu niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.

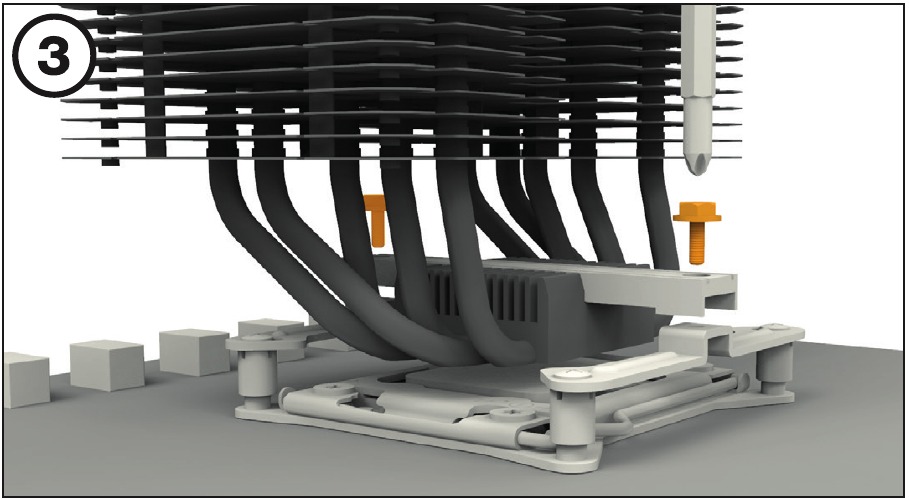

Ustaw mostek montażowy chłodzenia centralnie na chłodzeniu. Następnie umieść jednostkę chłodzenia na procesorze. Włóż śruby mocujące mostek montażowy od góry do mostka montażowego chłodzenia, a następnie dokręć je naprzemiennie.

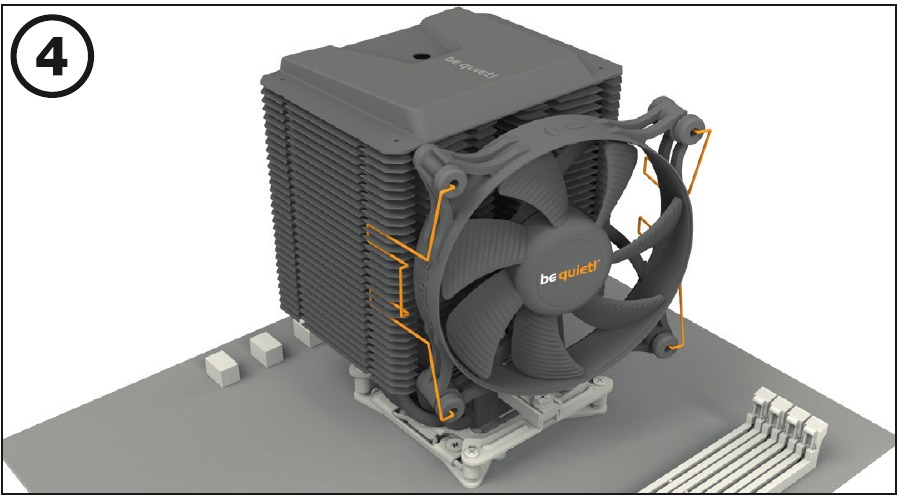

Przyczep wentylator 120mm do jednostki chłodzenia za pomocą klamer wentylatora. Podłącz wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora popchnij wypustki klamer wentylatora w kierunku chłodzenia procesora i odczep je.
Intel: Instalacja LGA 1700 / 1200 / 1150 / 1151 / 1155
Do tego potrzebne są następujące części:
1x Chłodzenie procesora Shadow Rock 3 (1), 1x wentylator 120mm (2), 1x płytka montażowa Intel (3), 2x uchwyty montażowe Intel (4), 2x uchwyty montażowe Intel LGA 1700 (5), 1x mostek montażowy chłodzenia (7), 4x nakrętki dystansowe Intel B (9), 4x śruby mocujące uchwyt montażowy (11), 2x śruby mocujące mostek montażowy (12), 4x śruby płytki montażowej Intel (13), 4x O-ringi (15), 2x klamry wentylatora (16), 1x pasta termoprzewodząca (17), 1x śrubokręt krzyżakowy (18)

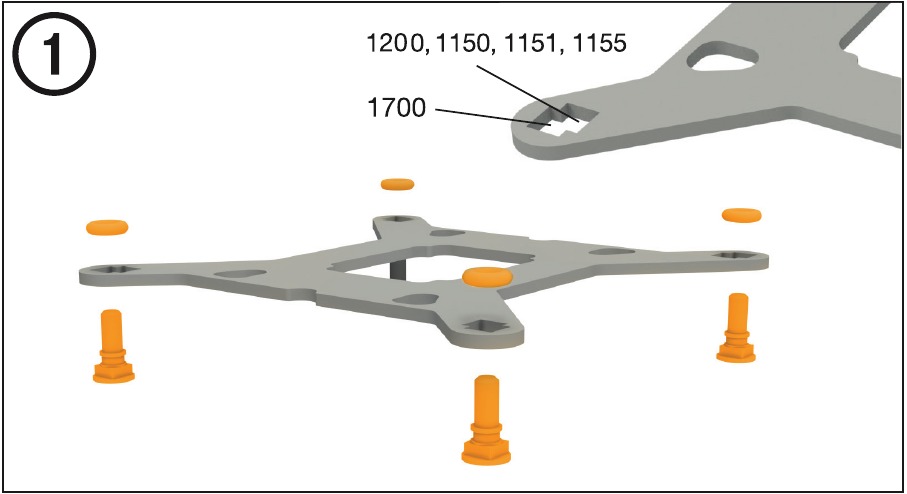

Montaż płytki montażowej
Umieść śruby płytki montażowej Intel w wycięciach znajdujących się z tyłu płytki montażowej Intel. Zwróć przy tym uwagę, aby wyrównać z otworami wywierconymi dla każdego gniazda.
Do zamocowania śrub płytki montażowej na płytce montażowej Intel użyj O-ringów. Po zakończeniu montażu płytki montażowej Intel dla danego gniazda Intel, umieść ją pod płytą główną. Upewnij się przy tym, że śruby płytki montażowej są dokładnie umieszczone w otworach płyty głównej.
Instalacja uchwytów montażowych

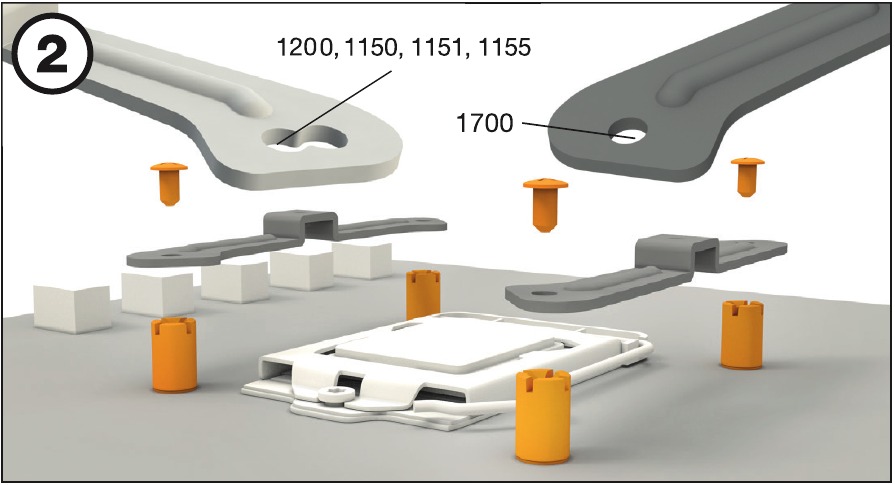

Wkręć nakrętkę dystansową Intel B na wcześniej umieszczoną płytkę montażową Intel.
Następnie, w zależności od gniazda, umieść uchwyty montażowe Intel lub Intel mounting 1700 na nakrętce dystansowej Intel B i przymocuj je za pomocą śrub mocujących uchwyt montażowy. Możesz do tego użyć śrubokręta krzyżakowego.
Montaż chłodzenia procesora

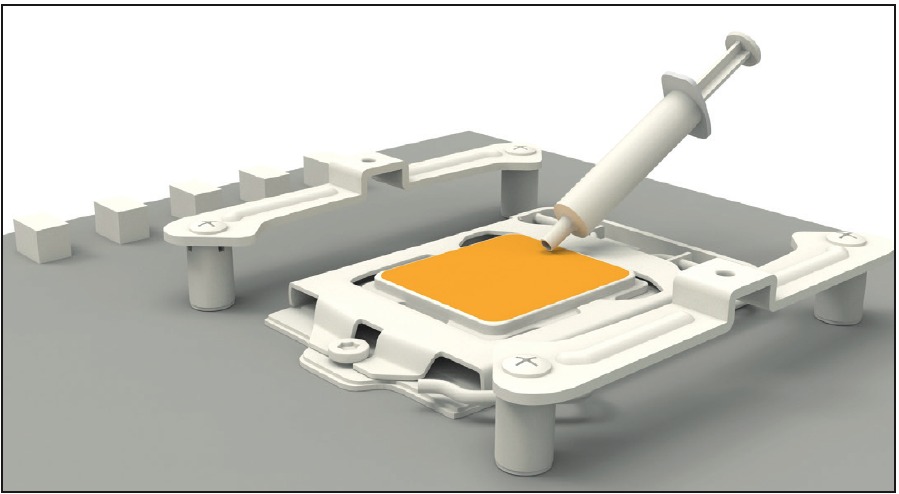

Najpierw zdejmij folię ochronną ze spodu chłodzenia. Rozprowadź pastę termoprzewodzącą na powierzchni procesora. Dostarczona ilość wystarcza na jedną lub dwie aplikacje.
Dostarczona pasta termoprzewodząca nie nadaje się do spożycia przez ludzi. W przypadku połknięcia wypić dużo wody i pilnie zasięgnąć porady lekarza. Przechowywać w miejscu niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.

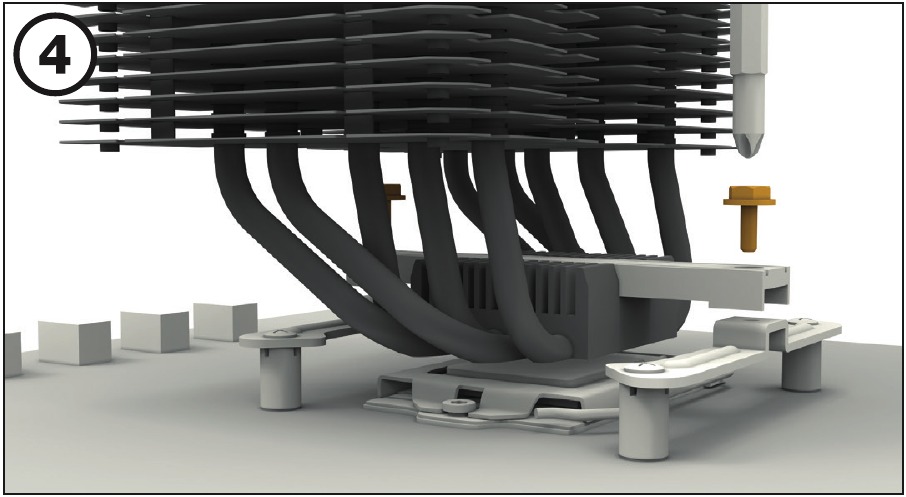

Ustaw mostek montażowy chłodzenia centralnie na chłodzeniu. Następnie umieść jednostkę chłodzenia na procesorze. Włóż śruby mocujące mostek montażowy od góry do mostka montażowego chłodzenia, a następnie dokręć je naprzemiennie. Możesz do tego użyć śrubokręta krzyżakowego.

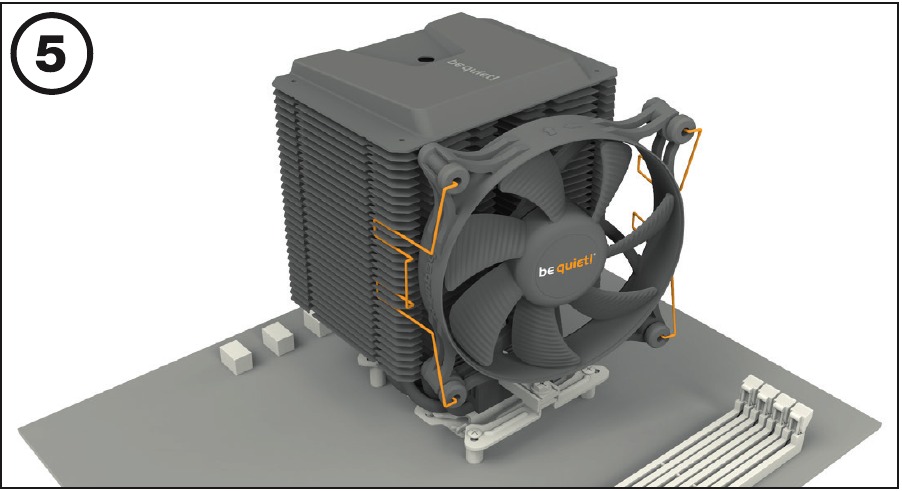

Przymocuj wentylator 120mm do jednostki chłodzenia za pomocą klamer wentylatora. Podłącz wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora popchnij wypustki klamer wentylatora w kierunku chłodzenia procesora i odczep je.
AMD: Instalacja AM5 / AM4
Do tego potrzebne są następujące części:
1x Chłodzenie procesora Shadow Rock 3 (1), 1x wentylator 120mm (2), 2x długie uchwyty montażowe AMD (6), 1x mostek montażowy chłodzenia (7), 4x nakrętki dystansowe AMD (10), 2x śruby mocujące mostek montażowy (12), 4x śruby płytki montażowej AMD (14), 2x klamry wentylatora (16), 1x pasta termoprzewodząca (17), 1x śrubokręt krzyżakowy (18)
Montaż ramy montażowej chłodzenia

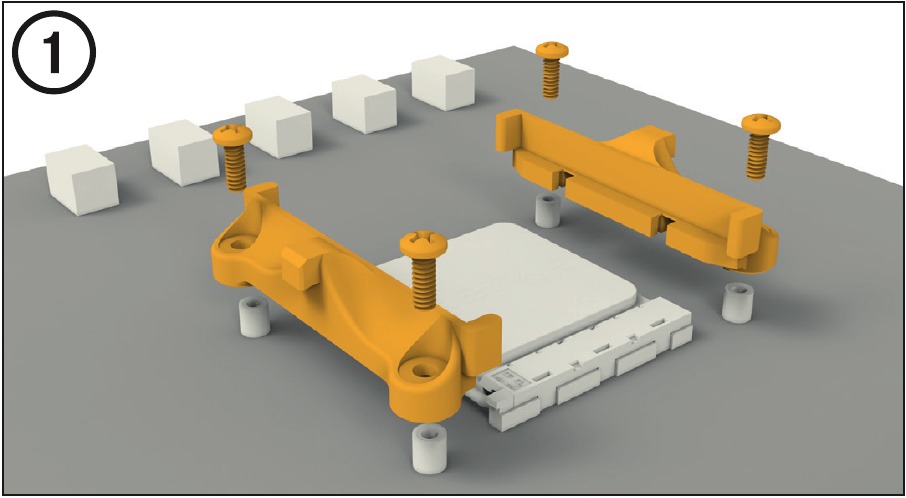

Aby umożliwić montaż chłodzenia, należy usunąć oba plastikowe elementy ustalające modułu retencji AMD. Fabrycznie zamontowana płytka montażowa przymocowana do tylnej strony płyty głównej będzie potrzebna do późniejszej instalacji chłodzenia.

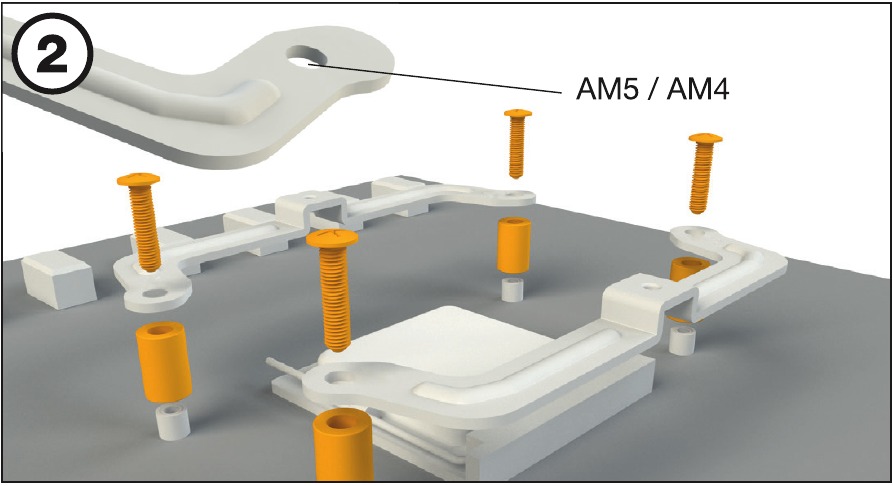

Umieść cztery nakrętki dystansowe AMD na śrubach płytki montażowej wystających przez przednią stronę i przymocuj oba długie uchwyty montażowe AMD za pomocą śrub płytki montażowej AMD.
Montaż chłodzenia procesora

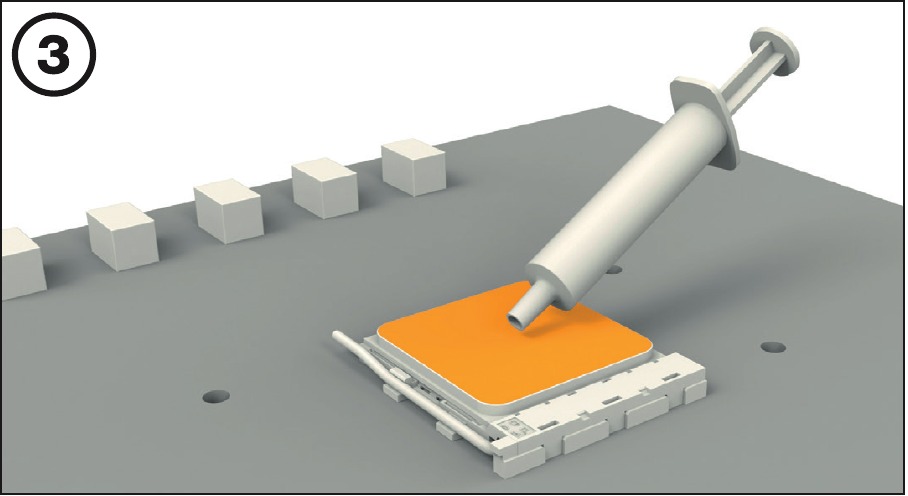

Najpierw zdejmij folię ochronną ze spodu chłodzenia. Rozprowadź pastę termoprzewodzącą na powierzchni procesora. Dostarczona ilość wystarcza na jedną lub dwie aplikacje.
Dostarczona pasta termoprzewodząca nie nadaje się do spożycia przez ludzi. W przypadku połknięcia wypić dużo wody i pilnie zasięgnąć porady lekarza. Przechowywać w miejscu niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.

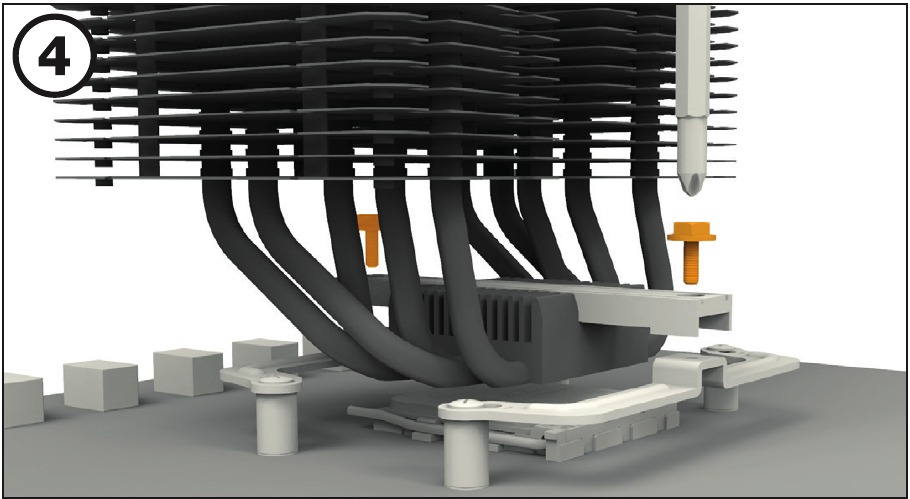

Ustaw mostek montażowy chłodzenia centralnie na chłodzeniu. Następnie umieść jednostkę chłodzenia na procesorze. Włóż śruby mocujące mostek montażowy od góry do mostka montażowego chłodzenia, a następnie dokręć je naprzemiennie. Możesz do tego użyć śrubokręta krzyżakowego.
Przymocuj wentylator 120mm do jednostki chłodzenia za pomocą klamer wentylatora. Podłącz wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora popchnij wypustki klamer wentylatora w kierunku chłodzenia procesora i odczep je.
Gwarancja
- 3-letnia gwarancja producenta dla konsumentów (tylko oryginalny zakup od autoryzowanych dealerów be quiet!)
- Prace gwarancyjne mogą być realizowane tylko z dołączoną kopią dowodu zakupu od autoryzowanego dealera be quiet!
- Manipulacje i zmiany strukturalne jakiegokolwiek rodzaju, w tym wszelkie uszkodzenia spowodowane zewnętrzną siłą mechaniczną, prowadzą do całkowitego unieważnienia gwarancji
- Obowiązują nasze Ogólne Warunki Gwarancji, które można znaleźć na stronie bequiet.com
Listan GmbH. Wilhelm-Bergner-Straße 11c. 21509 Glinde Germany
W celu uzyskania dalszych informacji prosimy o kontakt za pośrednictwem poczty elektronicznej: service@bequiet.com
Zalecamy wstępny montaż chłodzenia poza obudową komputera w celu późniejszej instalacji. Chłodzenie należy również zdemontować przed transportem.
