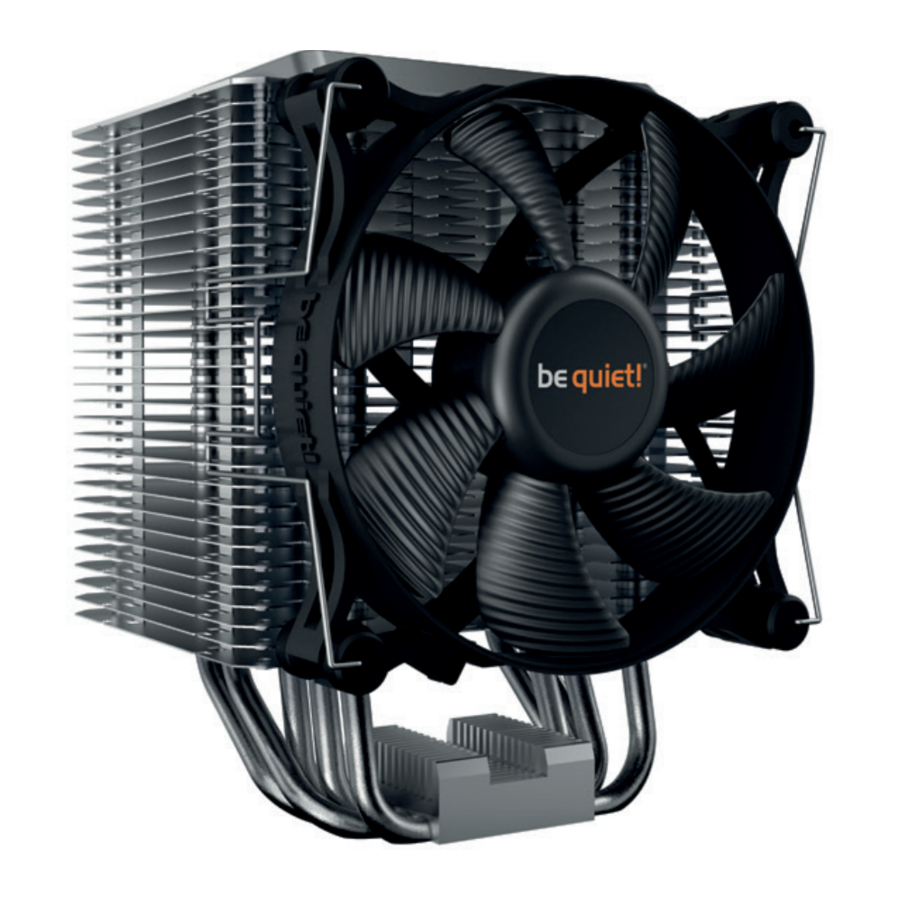

BE QUIET! SHADOW ROCK 3 - Manual de instalare și video

Introducere

Dacă întâmpinați probleme de instalare, nu ezitați să contactați serviciul nostru de asistență clienți prin e-mail la service@bequiet.com. Vă rugăm să rețineți că be quiet! nu poate accepta răspunderea pentru daunele cauzate de probleme de compatibilitate.

CONȚINUTUL LIVRĂRII

	Denumirea piesei	Cantitate
	be quiet! Shadow Rock 3 cooler CPU	1
	Ventilator de 120mm	1
	Placă spate Intel	1
	Suporturi de montare Intel	2
	Suporturi de montare Intel LGA 1700	2
	Suporturi de montare AMD lungi	2
	Punte de montare a coolerului	1
	Piuliță distanțier Intel A	4
	Piuliță distanțier Intel B	4
	Piulițe distanțier AMD	4
	Șuruburi de fixare a suportului de montare	4
	Șuruburi de fixare a punții de montare	2
	Șuruburi placă spate Intel	4
	Șuruburi placă spate AMD	4
	Inele O	4
	Cleme ventilator	4
	Pastă termică	1
	Șurubelniță în cruce	1

Intel: Instalare LGA 2011(-3) square ILM / LGA 2066

Pentru aceasta sunt necesare următoarele piese:
1x Shadow Rock 3 cooler CPU (1), 1x ventilator de 120mm (2), 2x suporturi de montare Intel (4), 1x punte de montare a coolerului (7), 4x piuliță distanțier Intel A (8), 4x șuruburi de fixare a suportului de montare (11), 2x șuruburi de fixare a punții de montare (12), 2x cleme ventilator (16), 1x pastă termică (17), 1x șurubelniță în cruce (18)

Asamblarea cadrului de montare a coolerului

Mai întâi înșurubați piulița distanțier Intel A pe filetele cadrului soclului. Așezați suporturile de montare Intel peste piulița distanțier Intel A și înșurubați-le strâns cu șuruburile de fixare a suportului de montare. Puteți folosi șurubelnița în cruce pentru aceasta.

Montarea coolerului CPU

Mai întâi îndepărtați folia de protecție de pe partea inferioară a coolerului. Întindeți pasta termică pe suprafața CPU-ului. Cantitatea furnizată este suficientă pentru una sau două aplicări.

Pasta termică furnizată nu este potrivită pentru consumul uman. Dacă este înghițită, beți multă apă și solicitați urgent asistență medicală. Nu o lăsați la îndemâna copiilor. Evitați contactul cu pielea și ochii.

Poziționați puntea de montare a coolerului central pe cooler. Apoi așezați unitatea cooler pe CPU. Introduceți șuruburile de fixare a punții de montare de sus în puntea de montare a coolerului și apoi înșurubați-le alternativ strâns.

Fixați ventilatorul de 120mm pe unitatea cooler folosind clemele ventilatorului. Conectați ventilatorul la semnalul PWM al plăcii de bază.

Când demontați ventilatorul, împingeți crestăturile clemelor ventilatorului spre coolerul CPU și desfaceți-le.

Intel: Instalare LGA 1700 / 1200 / 1150 / 1151 / 1155

Pentru aceasta sunt necesare următoarele piese:
1x Shadow Rock 3 cooler CPU (1), 1x ventilator de 120mm (2), 1x placă spate Intel (3), 2x suporturi de montare Intel (4), 2x suporturi de montare Intel LGA 1700 (5), 1x punte de montare a coolerului (7), 4x piulițe distanțier Intel B (9), 4x șuruburi de fixare a suportului de montare (11), 2x șuruburi de fixare a punții de montare (12), 4x șuruburi placă spate Intel (13), 4x inele O (15), 2x cleme ventilator (16), 1x pastă termică (17), 1x șurubelniță în cruce (18)

Montarea plăcii spate

Poziționați șuruburile plăcii spate Intel în crestăturile situate pe partea din spate a plăcii spate Intel. Acordați atenție în acest sens pentru a vă alinia cu găurile găurite pentru fiecare soclu.
Pentru fixarea șuruburilor plăcii spate pe placa spate Intel utilizați inelele O. Odată ce asamblarea plăcii spate Intel pentru soclul Intel respectiv a fost finalizată, poziționați-o sub placa de bază. În acest sens, asigurați-vă că șuruburile plăcii spate sunt localizate cu precizie în găurile plăcii de bază.

Instalarea suporturilor de montare

Înșurubați piulița distanțier Intel B pe placa spate Intel poziționată anterior.
Apoi poziționați, în funcție de soclul dvs., suporturile de montare Intel sau Intel mounting 1700 peste piulița distanțier Intel B și fixați-le cu șuruburile de fixare a suportului de montare. Puteți folosi șurubelnița în cruce pentru aceasta.

Montarea coolerului CPU

Mai întâi îndepărtați folia de protecție de pe partea inferioară a coolerului. Întindeți pasta termică pe suprafața CPU-ului. Cantitatea furnizată este suficientă pentru una sau două aplicări.

Pasta termică furnizată nu este potrivită pentru consumul uman. Dacă este înghițită, beți multă apă și solicitați urgent asistență medicală. Nu o lăsați la îndemâna copiilor. Evitați contactul cu pielea și ochii.

Poziționați puntea de montare a coolerului central pe cooler. Apoi așezați unitatea cooler pe CPU. Introduceți șuruburile de fixare a punții de montare de sus în puntea de montare a coolerului și apoi înșurubați-le alternativ strâns. Puteți folosi șurubelnița în cruce pentru aceasta.

Fixați ventilatorul de 120mm pe unitatea cooler folosind clemele ventilatorului. Conectați ventilatorul la semnalul PWM al plăcii de bază.

Când demontați ventilatorul, împingeți crestăturile clemelor ventilatorului spre coolerul CPU și desfaceți-le.

AMD: Instalare AM5 / AM4

Pentru aceasta sunt necesare următoarele piese:
1x Shadow Rock 3 cooler CPU (1), 1x ventilator de 120mm (2), 2x suporturi de montare AMD lungi (6), 1x punte de montare a coolerului (7), 4x piulițe distanțier AMD (10), 2x șuruburi de fixare a punții de montare (12), 4x șuruburi placă spate AMD (14), 2x cleme ventilator (16), 1x pastă termică (17), 1x șurubelniță în cruce (18)

Asamblarea cadrului de montare a coolerului

Pentru a permite montarea coolerului, vă rugăm să îndepărtați ambele elemente de fixare din plastic ale modulului de reținere AMD. Placa spate montată din fabrică, fixată pe partea din spate a plăcii de bază, va fi necesară pentru instalarea ulterioară a coolerului.

Așezați cele patru piulițe distanțier AMD pe șuruburile plăcii spate care ies prin partea din față și fixați ambele suporturi de montare AMD lungi cu șuruburile plăcii spate AMD.

Montarea coolerului CPU

Mai întâi îndepărtați folia de protecție de pe partea inferioară a coolerului. Întindeți pasta termică pe suprafața CPU-ului. Cantitatea furnizată este suficientă pentru una sau două aplicări.

Pasta termică furnizată nu este potrivită pentru consumul uman. Dacă este înghițită, beți multă apă și solicitați urgent asistență medicală. Nu o lăsați la îndemâna copiilor. Evitați contactul cu pielea și ochii.

Poziționați puntea de montare a coolerului central pe cooler. Apoi așezați unitatea cooler pe CPU. Introduceți șuruburile de fixare a punții de montare de sus în puntea de montare a coolerului și apoi înșurubați-le alternativ strâns. Puteți folosi șurubelnița în cruce pentru aceasta.

Fixați ventilatorul de 120mm pe unitatea cooler folosind clemele ventilatorului. Conectați ventilatorul la semnalul PWM al plăcii de bază.

Când demontați ventilatorul, împingeți crestăturile clemelor ventilatorului spre coolerul CPU și desfaceți-le.

Garanție

• Garanție de 3 ani oferită de producător pentru consumatori (achiziție originală numai de la dealeri autorizați be quiet!)
• Lucrările de garanție pot fi procesate numai cu o copie inclusă a bonului de achiziție de la un dealer autorizat be quiet!
• Manipularea și modificările structurale de orice fel, inclusiv orice daune cauzate de forțe mecanice externe, vor duce la anularea completă a garanției
• Se aplică Condițiile noastre generale de garanție, care pot fi vizualizate pe bequiet.com

Listan GmbH. Wilhelm-Bergner-Straße 11c. 21509 Glinde Germania
Pentru mai multe informații, contactați-ne prin e-mail: service@bequiet.com

Vă recomandăm montarea pregătitoare a coolerului în afara carcasei PC-ului pentru instalarea ulterioară. Coolerul trebuie, de asemenea, îndepărtat înainte de transport.
