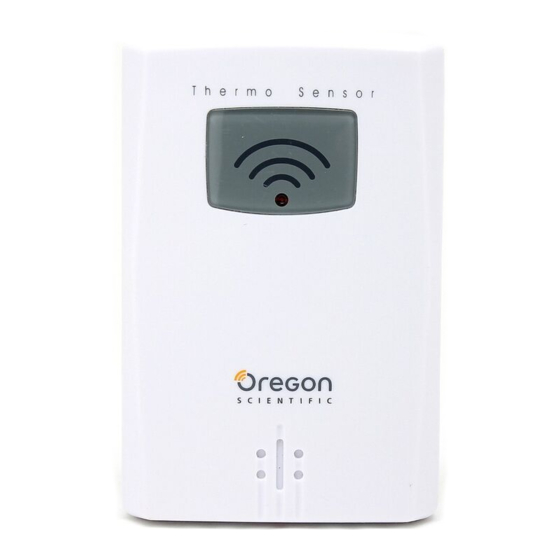

Oregon Scientific THGN122N, THGR122N - Priručnik za senzor temperature i vlage

Sadržaj

Uvod

Hvala vam što ste odabrali Oregon Scientific™ daljinski senzor (THGR122N / THGN122N). Ovaj je proizvod kompatibilan s raznim proizvodima bežičnih meteoroloških postaja.

Neka vam ovaj priručnik bude pri ruci dok koristite svoj novi proizvod. Sadrži praktične upute korak po korak, kao i tehničke specifikacije i upozorenja koja biste trebali znati.

PREGLED PROIZVODA

PREGLED PROIZVODA - 1. dio

  1. LCD zaslon
    (THGN122N nema LCD zaslon): Prikazuje broj kanala, očitanja temperature i vlažnosti
  2. LED indikator statusa

PREGLED PROIZVODA - 2. dio

  1. Zidni nosač
  2. RESET rupa
  3. CHANNEL prekidač
  4. Odjeljak za baterije

POČETAK RADA

Za postavljanje senzora:

  1. Otvorite odjeljak za baterije daljinskog senzora malim Phillips odvijačem.
  2. Umetnite baterije, pazeći na polaritet (+ i -).
    Umetnite baterije
  3. Postavite kanal. Ako koristite više od jednog senzora, odaberite različiti kanal za svaki senzor.
  4. Postavite senzor blizu glavne jedinice. Pritisnite RESET (resetirati) na senzoru. Zatim pritisnite odgovarajuću tipku glavne jedinice (kao što je navedeno u priručniku glavne jedinice) za pokretanje slanja signala između senzora i glavne jedinice. Ikona prijema na glavnoj jedinici treptat će približno 3 minute dok traži senzor.
  5. Zatvorite odjeljak za baterije senzora.
  6. Osigurajte senzor na željenom mjestu pomoću zidnog nosača ili stolnog postolja.
    Ispravan položaj pomoću zidnog nosača ili stolnog postolja

NAPOMENA
- prikazuje se na THGR122N kada su baterije slabe.

NAPOMENA
Ugradite baterije u daljinski senzor prije glavne jedinice. Pritisnite RESET (resetirati) nakon svake promjene baterije. Nemojte koristiti punjive baterije. Preporučujemo da s ovim proizvodom koristite alkalne baterije za dulju upotrebu i litijeve baterije na temperaturama ispod nule.

Za najbolje rezultate:

  • Postavite senzor izvan izravne sunčeve svjetlosti i vlage.
  • Ne postavljajte senzor dalje od 30 metara (98 stopa) od glavne (unutarnje) jedinice.
  • Postavite senzor tako da bude okrenut prema glavnoj (unutarnjoj) jedinici, smanjujući prepreke kao što su vrata, zidovi i namještaj.
  • Postavite senzor na mjesto s jasnim pogledom na nebo, dalje od metalnih ili elektroničkih predmeta.
  • Postavite senzor blizu glavne jedinice tijekom hladnih zimskih mjeseci jer temperature ispod nule mogu utjecati na performanse baterije i prijenos signala.

Možda ćete morati eksperimentirati s različitim lokacijama kako biste postigli najbolje rezultate.
Standardne alkalne baterije sadrže značajne količine vode. Zbog toga će se smrznuti na niskim temperaturama od približno -12ºC (10ºF). Litijeve baterije za jednokratnu upotrebu imaju mnogo niži prag za temperaturu s procijenjenim rasponom smrzavanja ispod -40ºC (-29°F).

Na bežični domet mogu utjecati različiti čimbenici kao što su iznimno niske temperature. Ekstremna hladnoća može privremeno smanjiti efektivni domet između senzora i bazne stanice. Ako performanse jedinice zakažu zbog niske temperature, jedinica će nastaviti ispravno funkcionirati kako temperatura raste unutar normalnog temperaturnog raspona (tj. neće doći do trajnog oštećenja jedinice zbog niskih temperatura).

RESET

Pritisnite RESET (resetirati) za vraćanje jedinice na zadane postavke.

MJERE OPREZA

Ovaj je proizvod projektiran da vam pruži godine zadovoljavajuće usluge ako s njim pažljivo rukujete. Evo nekoliko mjera opreza:

  • Ne uranjajte jedinicu u vodu. Ako po njoj prolijete tekućinu, odmah je osušite mekom krpom koja ne ostavlja dlačice.
  • Ne čistite jedinicu abrazivnim ili korozivnim materijalima.
  • Ne izlažite jedinicu prekomjernoj sili, udarcima, prašini, temperaturi ili vlazi, što može rezultirati kvarom, kraćim elektroničkim vijekom trajanja, oštećenom baterijom i iskrivljenim dijelovima.
  • Ne dirajte unutarnje komponente jedinice. To će poništiti jamstvo na jedinicu i može uzrokovati nepotrebnu štetu. Jedinica ne sadrži dijelove koje korisnik može servisirati.
  • Koristite samo svježe baterije kako je navedeno u uputama za uporabu. Ne miješajte nove i stare baterije.
  • Ne koristite punjive baterije.
  • Izvadite baterije kada proizvod spremate na dulje vrijeme.
  • Zbog ograničenja ispisa, zasloni prikazani u ovom priručniku mogu se razlikovati od stvarnog zaslona.
  • Sadržaj ovog priručnika ne smije se reproducirati bez dopuštenja proizvođača.
  • Ne odlažite ovaj proizvod kao nerazvrstani komunalni otpad. Sakupljanje takvog otpada odvojeno za poseban tretman je neophodno.

NAPOMENA
Tehničke specifikacije za ovaj proizvod i sadržaj korisničkog priručnika podložni su promjenama bez prethodne najave.

RJEŠAVANJE PROBLEMA

PROBLEM (problem) SIMPTOM (simptom) LIJEK (lijek)
Daljinski senzor Ne može pronaći daljinski senzor Provjerite baterije
Provjerite lokaciju
Ne može promijeniti kanal Provjerite senzore. Radi samo jedan senzor
Podaci se ne podudaraju s glavnom jedinicom Pokrenite ručno pretraživanje senzora

SPECIFIKACIJE

D x Š x V 92x60x20 mm
(3.6 x 2.4 x 0.79 inča)
Težina 62 grama (2.22 unce)
Raspon vlažnosti 5% do 95%
Rezolucija vlažnosti 1%
Jedinica temperature ºC (ºF)
Raspon vanjske temperature -30ºC (-22ºF) do 60ºC (140ºF)
Rezolucija temperature 0.1ºC (0.2ºF)
RF frekvencija 433 MHz
Domet 30 metara (98 stopa)
Prijenos Svakih 40 sekundi
Broj kanala 1 - 3
Baterije 2 x UM-4 (AAA) 1.5V

NAPOMENA
Preporučuje se da s ovim proizvodom koristite alkalne baterije za dulju upotrebu i litijeve baterije na temperaturama ispod nule.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Oregon Scientific THGN122N, THGR122N - Priručnik za senzor temperature i vlage
