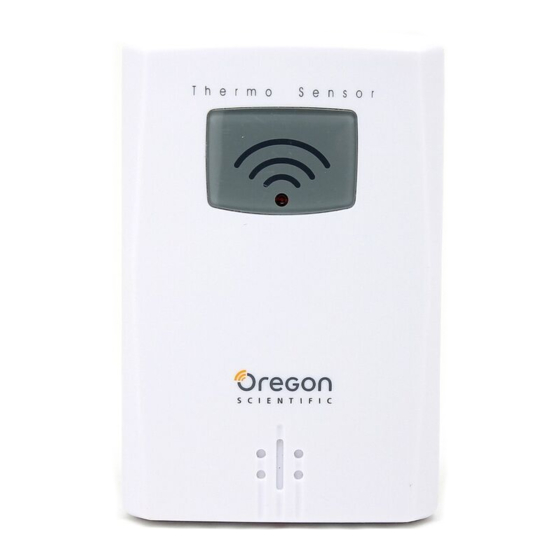

Oregon Scientific THGN122N, THGR122N - Temperatūros, drėgmės jutiklio vadovas

Turinys

1 Įvadas
2 PRODUKTO APŽVALGA
3 DARBO PRADŽIA
4 RESET
5 ATSARGUMO PRIEMONĖS
6 GEDIMŲ ŠALINIMAS
7 SPECIFIKACIJOS
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Įvadas

Dėkojame, kad pasirinkote Oregon Scientific™ nuotolinį jutiklį (THGR122N / THGN122N). Šis produktas yra suderinamas su įvairiais belaidžių meteorologinių stočių produktais.

Turėkite šį vadovą po ranka, kai naudosite naują produktą. Jame pateikiamos praktinės nuoseklios instrukcijos, taip pat techninės specifikacijos ir įspėjimai, kuriuos turėtumėte žinoti.

PRODUKTO APŽVALGA

LCD ekranas
(THGN122N neturi LCD ekrano): rodo kanalo numerį, temperatūros ir drėgmės rodmenis
LED būsenos indikatorius

Tvirtinimas prie sienos
RESET skylė
KANALO jungiklis
Baterijų skyrius

DARBO PRADŽIA

Norėdami nustatyti jutiklį:

Atsukite nuotolinio jutiklio baterijų skyrių mažu Phillips atsuktuvu.
Įdėkite baterijas, atsižvelgdami į poliškumą (+ ir -).
Nustatykite kanalą. Jei naudojate daugiau nei vieną jutiklį, kiekvienam jutikliui pasirinkite skirtingą kanalą.
Padėkite jutiklį šalia pagrindinio įrenginio. Paspauskite RESET (atstatyti) ant jutiklio. Tada paspauskite atitinkamą pagrindinio įrenginio mygtuką (kaip nurodyta pagrindinio įrenginio vadove), kad inicijuotumėte signalo siuntimą tarp jutiklio ir pagrindinio įrenginio. Priėmimo piktograma pagrindiniame įrenginyje mirksės maždaug 3 minutes, kol ieškos jutiklio.
Uždarykite jutiklio baterijų skyrių.
Pritvirtinkite jutiklį norimoje vietoje naudodami tvirtinimą prie sienos arba stalo stovą.

PASTABA
- rodoma THGR122N, kai baterijos yra išsikrovusios.

PASTABA
Įdėkite baterijas į nuotolinį jutiklį prieš pagrindinį įrenginį. Po kiekvieno baterijų keitimo paspauskite RESET (atstatyti). Nenaudokite įkraunamų baterijų. Rekomenduojame su šiuo produktu naudoti šarmines baterijas, kad jis veiktų ilgiau, o esant žemesnei nei užšalimo temperatūrai - ličio baterijas.

Norėdami gauti geriausius rezultatus:

Padėkite jutiklį atokiau nuo tiesioginių saulės spindulių ir drėgmės.
Nestatykite jutiklio toliau nei 98 pėdos (30 metrų) nuo pagrindinio (viduje esančio) įrenginio.
Padėkite jutiklį taip, kad jis būtų nukreiptas į pagrindinį (viduje esantį) įrenginį, sumažinant kliūtis, tokias kaip durys, sienos ir baldai.
Padėkite jutiklį tokioje vietoje, iš kurios būtų aiškiai matomas dangus, atokiau nuo metalinių ar elektroninių objektų.
Šaltais žiemos mėnesiais pastatykite jutiklį arčiau pagrindinio įrenginio, nes žemesnė nei užšalimo temperatūra gali paveikti baterijos veikimą ir signalo perdavimą.

Gali tekti eksperimentuoti su įvairiomis vietomis, kad gautumėte geriausius rezultatus.
Standartinėse šarminėse baterijose yra daug vandens. Dėl to jos užšąla esant žemai, maždaug -12ºC (10ºF) temperatūrai. Vienkartinės ličio baterijos turi daug žemesnę temperatūros ribą, o numatomas užšalimo diapazonas yra žemesnis nei -40ºC (-29°F).

Belaidžio ryšio diapazoną gali paveikti įvairūs veiksniai, tokie kaip labai žema temperatūra. Ekstremalus šaltis gali laikinai sumažinti efektyvų atstumą tarp jutiklio ir bazinės stoties. Jei įrenginio veikimas pablogėja dėl žemos temperatūros, temperatūrai pakilus iki normalaus temperatūros diapazono, įrenginys vėl pradės tinkamai veikti (t. y. dėl žemos temperatūros įrenginys nebus nuolat sugadintas).

RESET

Paspauskite RESET (atstatyti), kad grąžintumėte įrenginį į numatytuosius nustatymus.

ATSARGUMO PRIEMONĖS

Šis produktas sukurtas taip, kad jums tarnautų daugelį metų, jei elgsitės su juo atsargiai. Štai keletas atsargumo priemonių:

Nemerkite įrenginio į vandenį. Jei ant jo išpylėte skysčio, nedelsdami nušluostykite jį minkštu, nepūkuotu audiniu.
Nevalykite įrenginio abrazyvinėmis ar korozinėmis medžiagomis.
Nelaikykite įrenginio per didele jėga, smūgiams, dulkėms, temperatūrai ar drėgmei, nes tai gali sukelti gedimą, sutrumpinti elektronikos tarnavimo laiką, sugadinti bateriją ir deformuoti dalis.
Nekiškite rankų į įrenginio vidinius komponentus. Tai padarius, įrenginiui nebegalios garantija ir galite be reikalo jį sugadinti. Įrenginyje nėra dalių, kurias galėtų prižiūrėti naudotojas.
Naudokite tik šviežias baterijas, kaip nurodyta naudotojo instrukcijose. Nemaišykite naujų ir senų baterijų.
Nenaudokite įkraunamų baterijų.
Išimkite baterijas, kai ilgą laiką laikote produktą nenaudojamą.
Dėl spausdinimo apribojimų šiame vadove rodomi ekranai gali skirtis nuo tikrojo ekrano.
Šio vadovo turinys negali būti atkuriamas be gamintojo leidimo.
Neišmeskite šio produkto kaip nerūšiuotų komunalinių atliekų. Būtina atskirai surinkti tokias atliekas specialiam apdorojimui.

PASTABA
Šio produkto techninės specifikacijos ir naudotojo vadovo turinys gali būti keičiami be išankstinio įspėjimo.

GEDIMŲ ŠALINIMAS

PROBLEMA	SIMPTOMAS	PRIEMONĖ
Nuotolinis jutiklis	Nepavyksta rasti nuotolinio jutiklio	Patikrinkite baterijas
	Nepavyksta rasti nuotolinio jutiklio	Patikrinkite vietą
	Nepavyksta pakeisti kanalo	Patikrinkite jutiklius. Veikia tik vienas jutiklis
	Duomenys neatitinka pagrindinio įrenginio	Inicijuokite rankinę jutiklio paiešką

SPECIFIKACIJOS

I x P x A	92x60x20 mm (3,6 x 2,4 x 0,79 colio)
Svoris	62 gramai (2,22 uncijos)
Drėgmės diapazonas	Nuo 5% iki 95%
Drėgmės skiriamoji geba	1%
Temperatūros vienetas	ºC (ºF)
Lauko temperatūros diapazonas	-30ºC (-22ºF) iki 60ºC (140ºF)
Temperatūros skiriamoji geba	0,1ºC (0,2ºF)
RF dažnis	433 MHz
Diapazonas	30 metrų (98 pėdos)
Perdavimas	Kas 40 sekundžių
Kanalo Nr.	1 - 3
Baterijos	2 x UM-4 (AAA) 1,5 V

PASTABA
Rekomenduojama su šiuo produktu naudoti šarmines baterijas, kad jis veiktų ilgiau, o esant žemesnei nei užšalimo temperatūrai - ličio baterijas.
