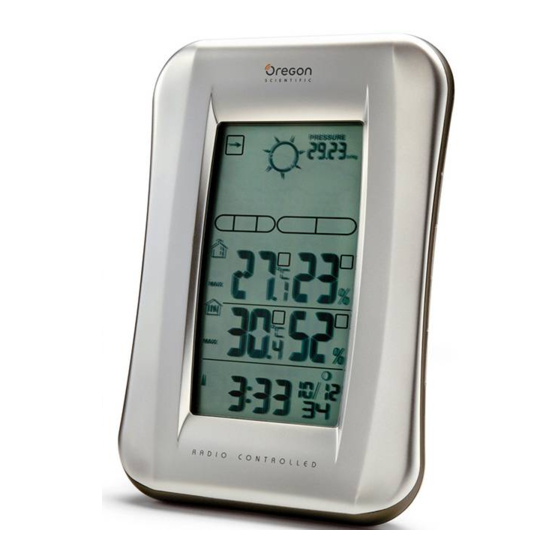

Oregon Scientific BAR688HG - Belaidė meteorologinė stotis su temperatūros vadovu

ĮVADAS

Dėkojame, kad pasirinkote šią Oregon Scientific^TM belaidę meteorologinę stotį su temperatūros / drėgmės, įspėjimo apie ledą ir radijo bangomis valdomu laikrodžiu (BAR688HG). Šis laikrodis tiekiamas su nuotoliniu jutikliu (THGN122N) ir iš viso gali palaikyti iki 3 jutiklių (papildomi jutikliai parduodami atskirai).

PASTABA:
Laikykite šį vadovą po ranka, kai naudosite naują gaminį. Jame pateikiamos praktinės nuoseklios instrukcijos, taip pat techninės specifikacijos ir įspėjimai, kuriuos turėtumėte žinoti.

LAIKRODŽIO APŽVALGA

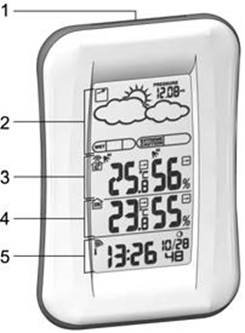

PRIEKINIS VAIZDAS

1. SNOOZE (atidėti)
2. Orai prognozės sritis
3. Lauko temperatūros sritis
4. Vidaus temperatūros sritis
5. Laikrodžio / žadintuvo sritis

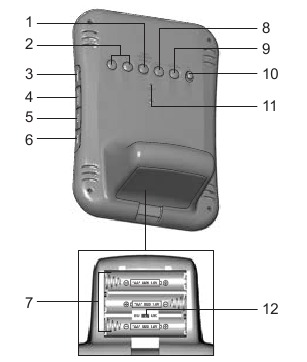

GALINIS VAIZDAS

1. TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) : pakeiskite nustatymus arba įjunkite / išjunkite aukštos arba žemos temperatūros / drėgmės aliarmą 1 kanalui
2. : didinti / mažinti nustatymą; įjungti / išjungti laikrodžio priėmimo signalą
3. CHANNEL (kanalas): perjungti nuotolinio jutiklio ekraną
4. HEAT INDEX (šilumos indeksas): rodyti šilumos indeksą
5. MODE (režimas): keisti nustatymus / ekraną
6. ALARM (žadintuvas): peržiūrėti žadintuvo būseną; nustatyti žadintuvą
7. Baterijų skyrius
8. MEM (atmintis): peržiūrėti dabartinę, maksimalią ir minimalią temperatūrą / drėgmę
9. PRESSURE (slėgis): pasirinkti slėgio vienetą; nustatyti aukštį
10. °C / °F: pasirinkti temperatūros vienetą
11. RESET (iš naujo): atkurti numatytuosius įrenginio nustatymus
12. EU / UK jungiklis

LCD EKRANAS

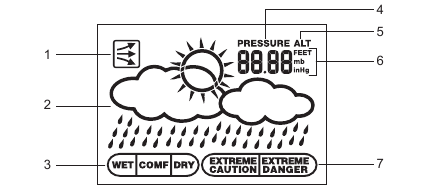

Orai prognozės sritis:

1. Slėgio tendencija
2. Orai prognozė
3. Komforto zona
4. Slėgio piktograma
5. Aukščio piktograma
6. Slėgio / aukščio vienetas
7. UV indekso piktograma

Lauko temperatūros sritis:

1. Šilumos indekso piktograma
2. Aukštos / žemos temperatūros aliarmas
3. Jutiklio priėmimo piktograma
4. Žemas jutiklio akumuliatoriaus lygis
5. Maks. / min. piktograma
6. Temperatūros ekranas
7. Įspėjimas apie ledą yra aktyvus
8. Aukštos / žemos drėgmės aliarmas
9. Temperatūros tendencija
10. Drėgmės tendencija
11. Drėgmės ekranas

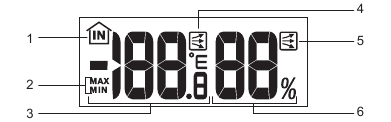

Vidaus temperatūros sritis:

1. Vidaus jutiklio piktograma
2. Maks. / min. piktograma
3. Temperatūros ekranas
4. Temperatūros tendencija
5. Drėgmės tendencija
6. Drėgmės ekranas

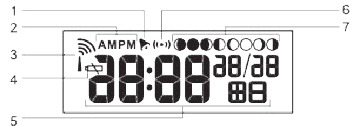

Laikrodžio / žadintuvo sritis:

1. Žadintuvas nustatytas
2. AM / PM piktograma
3. Laikrodžio signalo priėmimas
4. Žemo akumuliatoriaus lygio piktograma
5. Laikrodis
6. Žadintuvo režimo piktograma
7. Mėnulio fazė

NUOTOLINIS JUTIKLIS (THGN122N)

1. LED būsenos indikatorius:
   Mirksi raudonai duomenų perdavimo metu

1. Sieninis tvirtinimo lizdas
2. RESET (iš naujo) lizdas
3. CHANNEL (kanalas) jungiklis
4. Baterijų skyrius

DARBO PRADŽIA

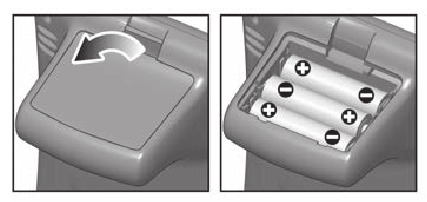

BATERIJOS

Prieš pirmą naudojimą įdėkite baterijas, atsižvelgdami į poliškumą (+ ir -). Po kiekvieno baterijų keitimo paspauskite RESET (iš naujo).

rodo, kad pagrindinio įrenginio baterijos yra išsikrovusios.

PASTABA
Nenaudokite įkraunamų baterijų. Rekomenduojame su šiuo gaminiu naudoti šarmines baterijas, kad jis veiktų ilgiau, o esant žemesnei nei užšalimo temperatūrai - ličio baterijas.

NUOTOLINIS JUTIKLIS

Jutiklis renka temperatūros rodmenis maždaug kas 40 sekundžių ir siunčia juos į pagrindinį įrenginį. Pagrindinis įrenginys gali rinkti duomenis iš iki 3 jutiklių.

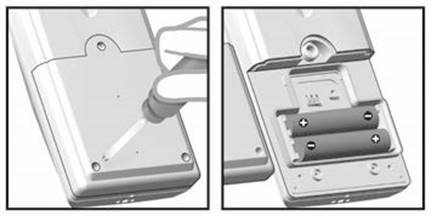

Norėdami nustatyti jutiklį:

1. Atsukite varžtus nuo baterijų skyriaus dangtelio.
2. Įdėkite baterijas, atsižvelgdami į poliškumą (+ / -).

3. Pasirinkite kanalą. Įsitikinkite, kad kiekvienam jutikliui naudojate skirtingą kanalą.
4. Padėkite jutiklį šalia pagrindinio įrenginio. Paspauskite RESET (iš naujo) ant jutiklio.
5. Vienu metu paspauskite CHANNEL (kanalas) ir MEM (atmintis) ant pagrindinio įrenginio, kad inicijuotumėte signalo siuntimą tarp jutiklio ir pagrindinio įrenginio.
6. Uždarykite baterijų skyriaus dangtelį ir pritvirtinkite varžtus.

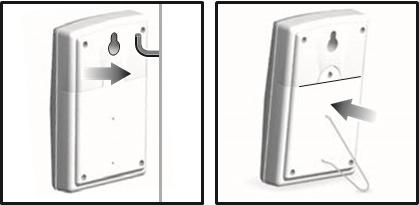

7. Padėkite jutiklį norimoje vietoje naudodami stalinį stovą arba sieninį tvirtinimą.


Norėdami gauti geriausius rezultatus:

• Padėkite jutiklį toliau nuo tiesioginių saulės spindulių ir drėgmės.
• Nedėkite jutiklio toliau nei 30 m (100 pėdų) nuo pagrindinio (vidaus) įrenginio.
• Padėkite jutiklį taip, kad jis būtų nukreiptas į pagrindinį (vidaus) įrenginį, sumažinant kliūtis, tokias kaip durys, sienos ir baldai.
• Padėkite jutiklį vietoje, iš kurios gerai matyti dangų, toliau nuo metalinių ar elektroninių objektų.
• Šaltais žiemos mėnesiais padėkite jutiklį arčiau pagrindinio įrenginio, nes žemesnė nei užšalimo temperatūra gali paveikti baterijos veikimą ir signalo perdavimą.

Perdavimo diapazonas gali skirtis priklausomai nuo daugelio veiksnių. Geriausiems rezultatams pasiekti gali tekti eksperimentuoti su įvairiomis vietomis.

Standartinėse šarminėse baterijose yra daug vandens. Dėl to jos užšals esant žemai, maždaug -12°C (10°F) temperatūrai. Vienkartinės ličio baterijos turi daug žemesnę temperatūros ribą, o numatomas užšalimo diapazonas yra žemesnis nei -30°C (-22°F).

Belaidžiams diapazonams gali turėti įtakos įvairūs veiksniai, tokie kaip labai šalta temperatūra. Ekstremalus šaltis gali laikinai sumažinti efektyvų diapazoną tarp jutiklio ir bazinės stoties. Jei įrenginio veikimas pablogėja dėl žemos temperatūros, įrenginys vėl pradės tinkamai veikti, kai temperatūra pakils iki normalaus temperatūros diapazono (t. y. žema temperatūra nepadarys įrenginiui jokios nuolatinės žalos).

JUTIKLIO DUOMENŲ PERDAVIMAS

Jutiklio priėmimo piktograma nuotolinio jutiklio srityje rodo būseną.

PIKTOGRAMA	APRAŠYMAS
	Pagrindinis įrenginys ieško jutiklio (-ių)
	Kanalas rastas ir gaunamas jutiklio signalas
ir "- -. -" (Lauko temperatūros sritis)	Jutiklio nepavyko rasti. Ieškokite jutiklio arba patikrinkite baterijas

Norėdami ieškoti jutiklio:
Vienu metu paspauskite ir palaikykite MEM (atmintis) ir CHANNEL (kanalas) 2 sekundes.

PASTABA
Jei jutiklio vis dar nepavyksta rasti, patikrinkite baterijas, kliūtis ir nuotolinio įrenginio vietą.

LAIKRODIS

LAIKRODŽIO PRIĖMIMAS

Šis gaminys sukurtas automatiškai sinchronizuoti datą ir laiką, kai tik jis yra:

• DCF-77, generuojamas iš Frankfurto, Vokietijos, Vidurio Europai.
  MSF-60, generuojamas iš Anthorn, Anglija.

Laikrodis renka radijo signalus, kai tik jis yra 1500 km (932 mylių) atstumu nuo signalo.

PASTABA:
Pastumkite EU / UK jungiklį į atitinkamą padėtį pagal savo vietą. Pakartokite kiekvieną kartą, kai iš naujo nustatote įrenginį.

PASTABA:
Pradinis priėmimas trunka 2-10 minučių pirmą kartą nustatant arba paspaudus RESET (iš naujo). Kai tik bus baigta, priėmimo piktograma nustos mirksėti. Jei signalas yra silpnas, gali prireikti iki 24 valandų, kad būtų gautas tinkamas signalas.

PRIĖMIMO SIGNALAS

Laikrodžio signalo priėmimo indikatorius:

STIPRUS SIGNALAS	SILPNAS SIGNALAS	NĖRA SIGNALO

Norėdami įjungti ir priversti signalo paiešką:
Paspauskite ir palaikykite 2 sekundes.

Norėdami išjungti signalo priėmimą:
Paspauskite ir palaikykite 2 sekundes.

LAIKRODŽIO NUSTATYMAS

Jei laikrodžio signalo priėmimas įjungtas ir gaunamas signalas, laikrodžio nereikia nustatyti rankiniu būdu.

1. Paspauskite ir palaikykite MODE (režimas) 2 sekundes.
2. Paspauskite arba norėdami pakeisti nustatymus.
3. Paspauskite MODE (režimas), kad patvirtintumėte.
4. Nustatymų tvarka yra: laiko juostos poslinkis, valanda, minutė, metai, mėnuo, diena ir kalba.

PASTABA:
Laiko juostos poslinkis gali būti naudojamas laikrodžiui nustatyti iki + / - 9 valandų nuo gauto laikrodžio signalo laiko. Jei išjungėte laikrodžio signalo priėmimą (t. y. nustatote laikrodį rankiniu būdu), nenustatykite laiko juostos poslinkio reikšmės.

PASTABA:
Kalbos parinktys yra anglų (E), vokiečių (D), prancūzų (F), italų (I) ir ispanų (S).

Paspauskite MODE (režimas), kad pasirinktumėte laikrodį su sekundėmis ir laikrodį su savaitės dienos rodymo režimais.

ŽADINTUVAS

Norėdami nustatyti žadintuvą:

1. Paspauskite ir palaikykite ALARM (žadintuvas) 2 sekundes.
2. Paspauskite / norėdami nustatyti valandą / minutę.
3. Paspauskite ALARM (žadintuvas), kad patvirtintumėte. rodo, kad žadintuvas įjungtas.

Norėdami įjungti / išjungti žadintuvus:

1. Paspauskite ALARM (žadintuvas), kad būtų rodomas žadintuvo laikas.
2. Dar kartą paspauskite ALARM (žadintuvas), kad įjungtumėte / išjungtumėte žadintuvą.

Norėdami nutildyti žadintuvą:

• Paspauskite SNOOZE (atidėti), kad nutildytumėte jį 8 minutėms.

ARBA

• Paspauskite bet kurį klavišą, išskyrus SNOOZE (atidėti), kad išjungtumėte žadintuvą ir vėl jį įjungtumėte po 24 valandų.

BAROMETRAS

Pagrindinis įrenginys išsaugo barometro rodmenis iš paskutinių 24 valandų ir naudoja juos orų prognozei pateikti.

Norėdami pasirinkti barometro matavimo vienetą:
Paspauskite PRESSURE (slėgis), kad perjungtumėte tarp mb ir inHg.

AUKŠČIO NUSTATYMAS

Norėdami užtikrinti, kad barometriniai rodmenys būtų patikimi, nustatykite aukštį, atitinkantį atstumą nuo jūros lygio jūsų padėtyje.

1. Paspauskite ir palaikykite PRESSURE (slėgis) 2 sekundes.
2. Naudokite ir norėdami nustatyti aukštį 10 m (33 pėdų) intervalais nuo 100 m (328 pėdų) iki 2500 m (8202 pėdų).
3. Paspauskite PRESSURE (slėgis), kad patvirtintumėte.

ORŲ PROGNOZĖ

Šis produktas prognozuoja orus artimiausioms 12–24 valandoms 30–50 km (19–31 mylių) spinduliu, remiantis barometrinio slėgio tendencijų rodmenimis.

PIKTOGRAMA	APRAŠYMAS
	Giedra
	Iš dalies debesuota
	Debesuota
	Lietinga

TEMPERATŪRA IR DRĖGMĖ

Norėdami perjungti temperatūros vienetą:
Paspauskite °C / °F.

Norėdami peržiūrėti lauko jutiklių temperatūros rodmenis:
Paspauskite CHANNEL (kanalas).

Norėdami automatiškai nuskaityti tarp jutiklių:
Paspauskite ir palaikykite CHANNEL (kanalas) 2 sekundes.
Kiekvieno jutiklio duomenys rodomi 3 sekundes.

Norėdami baigti automatinį nuskaitymą:
Paspauskite CHANNEL (kanalas) arba MEM.

Norėdami perjungti dabartinius, minimalius ir maksimalius pasirinkto jutiklio įrašus:
Kelis kartus paspauskite MEM.

Norėdami išvalyti įrašus:
Paspauskite ir palaikykite MEM 2 sekundes.

TEMPERATŪROS, DRĖGMĖS IR SLĖGIO TENDENCIJA

Temperatūros, drėgmės ir slėgio tendencijų piktogramos yra pagrįstos naujausiais jutiklių rodmenimis.

KYLANTI	STABILI	KRINTANTI

ĮSPĖJIMAS APIE LEDĄ

Jei 1 kanalo jutiklis nukrenta tarp 3°C ir –2°C (37°F ir 28°F), mirksi, įspėdamas, kad temperatūra artėja prie užšalimo.

PASTABA:
Įspėjimas automatiškai sustos, jei temperatūra išeis už įspėjimo apie ledą diapazono.

AUKŠTOS / ŽEMOS TEMPERATŪROS / DRĖGMĖS SIGNALIZACIJOS

Temperatūros ir drėgmės įspėjimus galima nustatyti taip, kad jie skambėtų, jei jutiklis, nustatytas į 1 kanalą, užfiksuoja aukštesnę arba žemesnę nei jūsų pasirinkta temperatūra/drėgmė.

Norėdami įjungti / išjungti signalizaciją:

1. Paspauskite ir palaikykite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) .
2. Naudokite ir norėdami pasirinkti aukštos / žemos temperatūros / drėgmės signalizaciją. Paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) kad patvirtintumėte.
3. Paspauskite / norėdami nustatyti signalizaciją ON / OFF (įjungta / išjungta) ir paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) kad patvirtintumėte.
4. Jei signalizacija buvo suaktyvinta, naudokite ir norėdami pasirinkti temperatūrą / drėgmę.
5. Paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) kad patvirtintumėte.

Norėdami nutildyti aukštos / žemos temperatūros signalizaciją:
Paspauskite bet kurį klavišą. Signalizacija automatiškai nustatoma iš naujo ir vėl suskambės, jei vėl bus užfiksuota aukšta / žema temperatūra.

ŠILUMOS INDEKSAS

Šilumos indeksas sujungia temperatūros ir drėgmės duomenis, kad apibūdintų jaučiamą tikrąją temperatūrą.

ĮSPĖJIMAS	ŠILUMOS INDEKSAS	REIKŠMĖ
Ypatingas pavojus	54.5°C / (130°F) arba aukštesnė	Didelis dehidratacijos / saulės smūgio pavojus
Pavojus	40.5 - 54°C (105 - 129°F)	Šilumos išsekimas tikėtinas
Ypatingas atsargumas	32.2 - 40°C (90 - 104°F)	Šilumos dehidratacijos galimybė
Atsargumas	26.6 - 31.7°C (80 - 89°F)	Šilumos išsekimo galimybė

• Norėdami parodyti šilumos indeksą, paspauskite HEAT INDEX (šilumos indeksas).
• Norėdami perjungti dabartinius / maksimalius / minimalius rodmenis, paspauskite HEAT INDEX (šilumos indeksas), tada paspauskite CHANNEL (kanalas), kad pasirinktumėte 1–3 kanalą arba patalpų, o tada MEM.
• Norėdami perjungti temperatūros / drėgmės ir šilumos indekso ekraną, paspauskite ir palaikykite HEAT INDEX (šilumos indeksas) 2 sekundes. Dar kartą paspauskite HEAT INDEX (šilumos indeksas), kad sustabdytumėte šią funkciją.

PASTABA
Jei šilumos indeksas yra žemesnis nei 80°F / 26°C arba norimas kanalas neveikia, šilumos indeksas rodys NA.

KOMFORTO ZONA

Komforto zona įvertina klimatą pagal dabartinius temperatūros ir drėgmės matavimus.

PIKTOGRAMA	TEMPERATŪRA	DRĖGMĖ
	Bet kokia	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Bet kokia	< 40%

MĖNULIO FAZĖ

• Kai kalendorius nustatytas, paspauskite arba , kad peržiūrėtumėte mėnulio fazę kitai / ankstesnei dienai.
• Paspauskite ir palaikykite arba , kad peržiūrėtumėte metus (nuo 2001 iki 2099 m.).

	Jaunatis
	Priešpilnis
	Pirmoji ketvirtis
	Pilnėjantis mėnulis
	Pilnatis
	Delčia
	Paskutinė ketvirtis
	Senėjantis mėnulis

ATSTATYMAS

Paspauskite RESET (atstatyti), kad grąžintumėte įrenginį į numatytuosius nustatymus.

ATSARGUMO PRIEMONĖS

Šis gaminys sukurtas taip, kad jums tarnautų daugelį metų, jei elgsitės su juo atsargiai. Štai kelios atsargumo priemonės:

• Nelaikykite įrenginio per didele jėga, smūgiais, dulkėmis, temperatūra ar drėgme, nes tai gali sukelti gedimą, sutrumpinti elektronikos tarnavimo laiką, sugadinti akumuliatorių ir deformuoti dalis.
• Nemerkite įrenginio į vandenį. Jei ant jo išsiliejote skysčio, nedelsdami nušluostykite minkštu, nepūkuotu audiniu.
• Nevalykite įrenginio abrazyvinėmis ar korozinėmis medžiagomis.
• Nekiškite rankų į įrenginio vidinius komponentus. Tai padarius, įrenginio garantija netenka galios ir galite padaryti nereikalingos žalos. Įrenginyje nėra dalių, kurias galėtų prižiūrėti naudotojas.
• Naudokite tik šviežias baterijas, nurodytas naudotojo instrukcijose. Nemaišykite naujų ir senų baterijų.
• Dėl spausdinimo apribojimų šiame vadove pateikti ekranai gali skirtis nuo tikrojo ekrano.
• Šio vadovo turinio negalima atgaminti be gamintojo leidimo.
• Neišmeskite šio gaminio kaip nerūšiuotų komunalinių atliekų. Tokias atliekas būtina surinkti atskirai specialiam apdorojimui.

PASTABA
Šio gaminio techninės specifikacijos ir naudotojo vadovo turinys gali būti keičiami be išankstinio įspėjimo.

SPECIFIKACIJOS

TIPAS	APRAŠYMAS
PAGRINDINIS BLOKAS
I x P x A	117 x 80 x 171 mm (4.78 x 3.27 x 6.98 in)
Svoris	241 g (8.5 oz) be baterijos
Temperatūros vienetas	°C / °F
Temperatūros diapazonas	-5°C iki 50°C (23°F iki 122°F)
Rezoliucija	0.1°C (0.2°F)
Laikrodžio dažnis	DCF-77(EU) / MSF-60(UK)
Sinchronizavimas	Automatinis arba išjungtas
Signalo dažnis	433 MHz
Laikrodis	Automatinis arba rankinis (išjungtas)
Drėgmės diapazonas	25% - 95%
Drėgmės rezoliucija	1%
Atmintis	Min / Max santykinė drėgmė ir temperatūra
Žadintuvo trukmė	2 minutės
Snaudimas	8 minutės
Laikrodžio ekranas	HH:MM:SS HH:MM: Savaitės diena
Valandų formatas	12 / 24 valandų formatas
Kalendorius	MM / DD arba DD / MM kalbos pasirinkimas: E, D, F, I ir S
Maitinimas	3 x UM-3 (AA) 1.5 V baterijos
