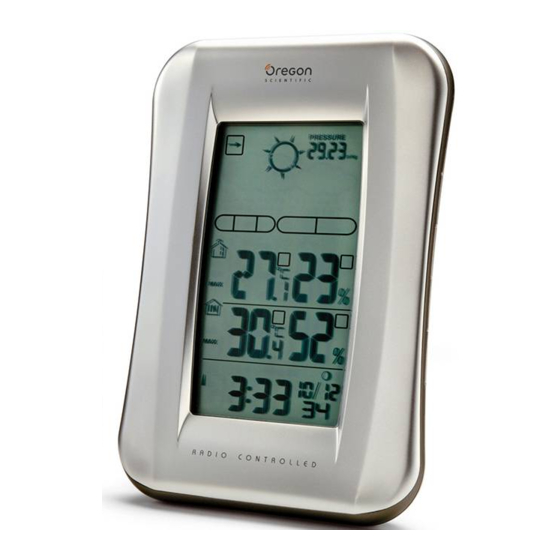

Oregon Scientific BAR688HG - Stație meteo wireless cu manual de utilizare pentru temperatură

INTRODUCERE

Vă mulțumim că ați ales această stație meteo wireless Oregon Scientific^TM cu temperatură / umiditate, alertă de gheață și ceas radiocontrolat (BAR688HG). Acest ceas este furnizat cu un senzor de la distanță (THGN122N) și poate suporta până la 3 senzori în total (senzori suplimentari vânduți separat).

NOTĂ:
Vă rugăm să păstrați acest manual la îndemână în timp ce utilizați noul dvs. produs. Acesta conține instrucțiuni practice pas cu pas, precum și specificații tehnice și avertismente pe care ar trebui să le cunoașteți.

PREZENTARE GENERALĂ A CEASULUI

VEDERE FRONTALĂ

1. SNOOZE (amânare)
2. Zona de prognoză meteo
3. Zona de temperatură exterioară
4. Zona de temperatură interioară
5. Zona ceas / alarmă

VEDERE DIN SPATE

1. TEMP / HUMIDITY HI / LO (TEMP / UMIDITATE RIDICATĂ / SCĂZUTĂ) : Modificați setările sau activați / dezactivați alarma de temperatură / umiditate ridicată sau scăzută pentru canalul 1
2. : Creșteți / micșorați setarea; activați / dezactivați semnalul de recepție al ceasului
3. CHANNEL (canal): Comutați afișajul senzorului de la distanță
4. HEAT INDEX (indice de căldură): Afișați indicele de căldură
5. MODE (mod): Modificați setările / afișajul
6. ALARM (alarmă): Vizualizați starea alarmei; setați alarma
7. Compartimentul bateriei
8. MEM (mem): Vizualizați temperatura / umiditatea curentă, maximă și minimă
9. PRESSURE (presiune): Selectați unitatea de presiune; setați altitudinea
10. °C / °F: Selectați unitatea de temperatură
11. RESET (resetare): Resetați unitatea la setările implicite
12. Comutator EU / UK

AFIȘAJ LCD

Zona de prognoză meteo:

1. Tendința presiunii
2. Prognoza meteo
3. Zona de confort
4. Pictograma presiunii
5. Pictograma altitudinii
6. Unitatea de presiune / altitudine
7. Pictograma indicelui UV

Zona de temperatură exterioară:

1. Pictograma indicelui de căldură
2. Alarmă de temperatură ridicată / scăzută
3. Pictograma de recepție a senzorului
4. Baterie senzor descărcată
5. Pictograma max / min
6. Afișarea temperaturii
7. Avertismentul de gheață este activ
8. Alarmă de umiditate ridicată / scăzută
9. Tendința temperaturii
10. Tendința umidității
11. Afișarea umidității

Zona de temperatură interioară:

1. Pictograma senzorului interior
2. Pictograma max / min
3. Afișarea temperaturii
4. Tendința temperaturii
5. Tendința umidității
6. Afișarea umidității

Zona ceas / alarmă:

1. Alarmă setată
2. Pictograma AM / PM
3. Recepția semnalului ceasului
4. Pictograma bateriei descărcate
5. Ceas
6. Pictograma modului alarmă
7. Faza lunii

SENZOR DE LA DISTANȚĂ (THGN122N)

1. Indicator LED de stare:
   Clipiște roșu în timpul transmisiei de date

1. Orificiu de montare pe perete
2. Orificiu RESET (resetare)
3. Comutator CHANNEL (canal)
4. Compartimentul bateriei

ÎNCEPEȚI

BATERII

Introduceți bateriile înainte de prima utilizare, potrivind polaritatea (+ și -). Apăsați RESET (resetare) după fiecare schimbare a bateriei.

indică faptul că bateriile unității principale sunt descărcate.

NOTĂ
Nu utilizați baterii reîncărcabile. Vă recomandăm să utilizați baterii alcaline cu acest produs pentru o utilizare mai lungă și baterii cu litiu la temperaturi sub îngheț.

SENZOR DE LA DISTANȚĂ

Senzorul colectează citiri de temperatură aproximativ la fiecare 40 de secunde și le trimite către unitatea principală. Unitatea principală poate colecta date de la până la 3 senzori.

Pentru a configura senzorul:

1. Scoateți șuruburile de la ușa bateriei.
2. Introduceți bateriile, potrivind polaritatea (+ / -).

3. Selectați un canal. Asigurați-vă că utilizați un canal diferit pentru fiecare senzor.
4. Așezați senzorul lângă unitatea principală. Apăsați RESET (resetare) pe senzor.
5. Apăsați simultan CHANNEL (canal) și MEM (mem) pe unitatea principală pentru a iniția trimiterea semnalului între senzor și unitatea principală.
6. Închideți ușa bateriei și fixați șuruburile.
7. Așezați senzorul în locația dorită folosind suportul de masă sau montarea pe perete.


Pentru rezultate optime:

• Așezați senzorul departe de lumina directă a soarelui și de umiditate.
• Nu așezați senzorul la mai mult de 30 m (100 ft) de unitatea principală (interioară).
• Poziționați senzorul astfel încât să fie orientat spre unitatea principală (interioară), minimizând obstrucțiile, cum ar fi ușile, pereții și mobilierul.
• Așezați senzorul într-o locație cu o vedere clară spre cer, departe de obiecte metalice sau electronice.
• Poziționați senzorul aproape de unitatea principală în timpul lunilor reci de iarnă, deoarece temperaturile sub îngheț pot afecta performanța bateriei și transmisia semnalului.

Raza de transmisie poate varia în funcție de mulți factori. Poate fi necesar să experimentați cu diverse locații pentru a obține cele mai bune rezultate.

Bateriile alcaline standard conțin cantități semnificative de apă. Din această cauză, ele vor îngheța la temperaturi scăzute de aproximativ -12°C (10°F). Bateriile cu litiu de unică folosință au un prag mult mai scăzut pentru temperatură, cu un interval de înghețare estimat sub -30°C (-22°F).

Raza de acțiune wireless poate fi afectată de o varietate de factori, cum ar fi temperaturile extrem de scăzute. Frigul extrem poate reduce temporar raza de acțiune efectivă dintre senzor și stația de bază. Dacă performanța unității eșuează din cauza temperaturii scăzute, unitatea va relua funcționarea corectă pe măsură ce temperatura crește în intervalul normal de temperatură (adică, nu vor apărea daune permanente unității din cauza temperaturilor scăzute).

TRANSMISIA DATELOR SENZORULUI

Pictograma de recepție a senzorului din zona senzorului de la distanță arată starea.

PICTOGRAMĂ	DESCRIERE
	Unitatea principală caută senzorul(ii)
	A fost găsit un canal și semnalul senzorului este recepționat
și "- -. -" (Zona de temperatură exterioară)	Senzorul nu poate fi găsit. Căutați senzorul sau verificați bateriile

Pentru a căuta un senzor:
Apăsați și mențineți apăsat simultan MEM (mem) și CHANNEL (canal) timp de 2 secunde.

NOTĂ
Dacă senzorul încă nu este găsit, verificați bateriile, obstrucțiile și locația unității de la distanță.

CEAS

RECEPȚIA CEASULUI

Acest produs este conceput pentru a-și sincroniza automat data și ora odată ce se află în raza de acțiune a:

• DCF-77 generat de la Frankfurt, Germania pentru Europa Centrală.
  MSF-60 generat de la Anthorn, Anglia.

Ceasul colectează semnalele radio ori de câte ori se află la 1500 km (932 mile) de un semnal.

NOTĂ:
Glisați comutatorul EU / UK în poziția corespunzătoare locației dvs. Repetați de fiecare dată când resetați unitatea.

NOTĂ:
Recepția inițială durează 2-10 minute pentru prima configurare sau când se apasă RESET (resetare). Odată finalizată, pictograma de recepție va înceta să clipească. Dacă semnalul este slab, poate dura până la 24 de ore pentru a obține un semnal valid.

SEMNAL DE RECEPȚIE

Indicatorul de recepție a semnalului ceasului:

SEMNAL PUTERNIC	SEMNAL SLAB	NICIUN SEMNAL

Pentru a activa și a forța o căutare a semnalului:
Apăsați și mențineți apăsat timp de 2 secunde.

Pentru a dezactiva recepția semnalului:
Apăsați și mențineți apăsat timp de 2 secunde.

SETAREA CEASULUI

Dacă recepția semnalului ceasului este activată și se primește un semnal, ceasul nu trebuie setat manual.

1. Apăsați și mențineți apăsat MODE (mod) timp de 2 secunde.
2. Apăsați sau pentru a modifica setările.
3. Apăsați MODE (mod) pentru a confirma.
4. Ordinea setărilor este: decalajul fusului orar, ora, minutul, anul, luna, ziua și limba.

NOTĂ:
Decalajul fusului orar poate fi utilizat pentru a seta ceasul cu până la + / - 9 ore față de ora semnalului ceasului recepționat. Dacă ați dezactivat recepția semnalului ceasului (adică setați manual ceasul), nu setați o valoare pentru decalajul fusului orar.

NOTĂ:
Opțiunile de limbă sunt engleză (E), germană (D), franceză (F), italiană (I) și spaniolă (S).

Apăsați MODE (mod) pentru a alege între ceasul cu secunde și ceasul cu moduri de afișare a zilei săptămânii.

ALARMĂ

Pentru a seta alarma:

1. Apăsați și mențineți apăsat ALARM (alarmă) timp de 2 secunde.
2. Apăsați / pentru a seta ora / minutul.
3. Apăsați ALARM (alarmă) pentru a confirma. indică faptul că alarma este ACTIVATĂ.

Pentru a comuta alarmele ON / OFF (activat / dezactivat):

1. Apăsați ALARM (alarmă) pentru a afișa ora alarmei.
2. Apăsați din nou ALARM (alarmă) pentru a activa / dezactiva alarma.

Pentru a opri alarma:

• Apăsați SNOOZE (amânare) pentru a o opri timp de 8 minute.

SAU

• Apăsați orice tastă, cu excepția SNOOZE (amânare), pentru a opri alarma și a o activa din nou după 24 de ore.

BAROMETRU

Citirile barometrului din ultimele 24 de ore sunt stocate de unitatea principală și utilizate pentru a oferi prognoza meteo.

Pentru a selecta unitatea de măsură a barometrului:
Apăsați PRESSURE (PRESIUNE) pentru a comuta între mb și inHg.

SETARE ALTITUDINE

Pentru a vă asigura că citirile barometrice sunt fiabile, setați altitudinea pentru a reflecta distanța de la nivelul mării la poziția dumneavoastră.

1. Apăsați și mențineți apăsat PRESSURE (PRESIUNE) timp de 2 secunde.
2. Utilizați și pentru a seta altitudinea în incremente de 10 m (33 ft) de la 100 m (328 ft) la 2500 m (8202 ft).
3. Apăsați PRESSURE (PRESIUNE) pentru a confirma.

PROGNOZA METEO

Acest produs prognozează vremea pentru următoarele 12 până la 24 de ore într-o rază de 30-50 km (19-31 mile) pe baza citirilor tendinței presiunii barometrice.

ICON	DESCRIERE
	Senin
	Parțial noros
	Noros
	Ploios

TEMPERATURA ȘI UMIDITATEA

Pentru a comuta unitatea de temperatură:
Apăsați °C / °F.

Pentru a vizualiza citirile de temperatură ale senzorilor exteriori:
Apăsați CHANNEL (CANAL).

Pentru a scana automat între senzori:
Apăsați și mențineți apăsat CHANNEL (CANAL) timp de 2 secunde.
Datele fiecărui senzor sunt afișate timp de 3 secunde.

Pentru a încheia scanarea automată:
Apăsați CHANNEL (CANAL) sau MEM.

Pentru a comuta între înregistrările curente, minime și maxime pentru senzorul selectat:
Apăsați MEM în mod repetat.

Pentru a șterge înregistrările:
Apăsați și mențineți apăsat MEM timp de 2 secunde.

TENDINȚA TEMPERATURII, UMIDITĂȚII ȘI PRESIUNII

Pictogramele tendinței temperaturii, umidității și presiunii se bazează pe citirile recente ale senzorilor.

ÎN CREȘTERE	STABIL	ÎN SCĂDERE

AVERTISMENT DE GHEAȚĂ

Dacă senzorul canalului 1 scade între 3°C și –2°C (37°F și 28°F), clipește pentru a vă avertiza că temperatura se apropie de îngheț.

NOTĂ:
Avertismentul se va opri automat dacă temperatura iese din intervalul de avertizare de gheață.

ALARME DE TEMPERATURĂ / UMIDITATE HI / LO

Alertele de temperatură și umiditate pot fi setate să sune dacă senzorul setat pe canalul 1 înregistrează peste sau sub o temperatură/umiditate la alegere.

Pentru a seta alarma ON / OFF (PORNIT / OPRIT):

1. Apăsați și mențineți apăsat TEMP / HUMIDITY HI / LO .
2. Utilizați și pentru a selecta alarma de temperatură / umiditate ridicată / scăzută. Apăsați TEMP / HUMIDITY HI / LO pentru a confirma.
3. Apăsați / pentru a seta alarma ON / OFF (PORNIT / OPRIT) și apăsați TEMP / HUMIDITY HI / LO pentru a confirma.
4. Dacă alarma a fost activată, utilizați și pentru a selecta temperatura / umiditatea.
5. Apăsați TEMP / HUMIDITY HI / LO pentru a confirma.

Pentru a opri alarma hi / lo (ridicată / scăzută):
Apăsați orice tastă. Alarma se resetează automat și va suna din nou dacă temperatura hi / lo (ridicată / scăzută) este înregistrată din nou.

INDEXUL DE CĂLDURĂ

Indicele de căldură combină datele de temperatură și umiditate pentru a descrie temperatura reală resimțită.

AVERTISMENT	INDEXUL DE CĂLDURĂ	SEMNIFICAȚIE
Pericol extrem	54.5°C / (130°F) sau mai mare	Risc puternic de deshidratare / insolație
Pericol	40.5 - 54°C (105 - 129°F)	Epuizare termică probabilă
Precauție extremă	32.2 - 40°C (90 - 104°F)	Posibilitatea de deshidratare termică
Precauție	26.6 - 31.7°C (80 - 89°F)	Posibilitatea de epuizare termică

• Pentru a afișa indicele de căldură, apăsați HEAT INDEX (INDEXUL DE CĂLDURĂ).
• Pentru a comuta între citirile curente / maxime / minime, apăsați HEAT INDEX (INDEXUL DE CĂLDURĂ), apoi apăsați CHANNEL (CANAL) pentru a selecta canalul 1-3 sau interior, urmat de MEM.
• Pentru a comuta între afișarea temperaturii / umidității și a indicelui de căldură, apăsați și mențineți apăsat HEAT INDEX (INDEXUL DE CĂLDURĂ) timp de 2 secunde. Apăsați din nou HEAT INDEX (INDEXUL DE CĂLDURĂ) pentru a opri această funcție.

NOTĂ
Dacă indicele de căldură este sub 80°F / 26°C sau canalul dorit nu funcționează, indicele de căldură va afișa NA.

ZONA DE CONFORT

Zona de confort evaluează climatul pe baza măsurătorilor curente de temperatură și umiditate.

ICON	TEMPERATURA	UMIDITATEA
	Oricare	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Oricare	< 40%

FAZA LUNII

• Când calendarul este setat, apăsați sau pentru a vizualiza faza lunii pentru ziua următoare / anterioară.
• Apăsați și mențineți apăsat sau pentru a scana prin ani (2001 până în 2099).

	Lună nouă
	Lună în creștere (semilună)
	Primul pătrar
	Lună în creștere (giboză)
	Lună plină
	Lună în descreștere (giboză)
	Ultimul pătrar
	Lună în descreștere (semilună)

RESET

Apăsați RESET (RESETARE) pentru a readuce unitatea la setările implicite.

PRECAUȚII

Acest produs este proiectat pentru a vă oferi ani de funcționare satisfăcătoare dacă îl manevrați cu grijă. Iată câteva precauții:

• Nu supuneți unitatea la forță excesivă, șocuri, praf, temperatură sau umiditate, care pot duce la funcționare defectuoasă, o durată de viață electronică mai scurtă, deteriorarea bateriei și deformarea pieselor.
• Nu scufundați unitatea în apă. Dacă vărsați lichid peste ea, uscați-o imediat cu o cârpă moale, fără scame.
• Nu curățați unitatea cu materiale abrazive sau corozive.
• Nu umblați la componentele interne ale unității. Acest lucru va anula garanția unității și poate provoca daune inutile. Unitatea nu conține piese reparabile de către utilizator.
• Utilizați numai baterii noi, așa cum este specificat în instrucțiunile utilizatorului. Nu amestecați baterii noi și vechi.
• Datorită limitărilor de imprimare, afișajele prezentate în acest manual pot diferi de afișajul real.
• Conținutul acestui manual nu poate fi reprodus fără permisiunea producătorului.
• Nu aruncați acest produs ca deșeu municipal nesortat. Colectarea separată a acestor deșeuri pentru tratament special este necesară.

NOTĂ
Specificațiile tehnice pentru acest produs și conținutul manualului de utilizare pot fi modificate fără notificare.

SPECIFICAȚII

TIP	DESCRIERE
UNITATEA PRINCIPALĂ
L x Lățime x Î	117 x 80 x 171 mm (4.78 x 3.27 x 6.98 in)
Greutate	241 g (8.5 oz) fără baterie
Unitate de temperatură	°C / °F
Interval de temperatură	-5°C to 50°C (23°F to 122°F)
Rezoluție	0.1°C (0.2°F)
Frecvența ceasului	DCF-77(EU) / MSF-60(UK)
Sincronizare	Automată sau dezactivată
Frecvența semnalului	433 MHz
Ceas	Automat sau manual (dezactivat)
Interval de umiditate	25% - 95%
Rezoluție umiditate	1%
Memorie	Umiditate relativă și temperatură minimă / maximă
Durata alarmei	2 minute
Amânare (Snooze)	8 minute
Afișaj ceas	HH:MM:SS HH:MM: Ziua săptămânii
Format oră	Format de 12 / 24 ore
Calendar	LL / ZZ sau ZZ / LL limbă selectabilă: E, D, F, I și S
Alimentare	3 x UM-3 (AA) 1.5 V baterii
