Oregon Scientific BAR688HG - Безжична метеорологична станция с ръководство за температурата

ВЪВЕДЕНИЕ

Благодарим ви, че избрахте тази безжична метеорологична станция Oregon Scientific^TM с температура / влажност, предупреждение за лед и радиоуправляем часовник (BAR688HG). Този часовник се доставя с дистанционен сензор (THGN122N) и може да поддържа до 3 сензора общо (допълнителните сензори се продават отделно).

ЗАБЕЛЕЖКА:
Моля, дръжте това ръководство под ръка, докато използвате новия си продукт. То съдържа практически инструкции стъпка по стъпка, както и технически спецификации и предупреждения, които трябва да знаете.

ПРЕГЛЕД НА ЧАСОВНИКА

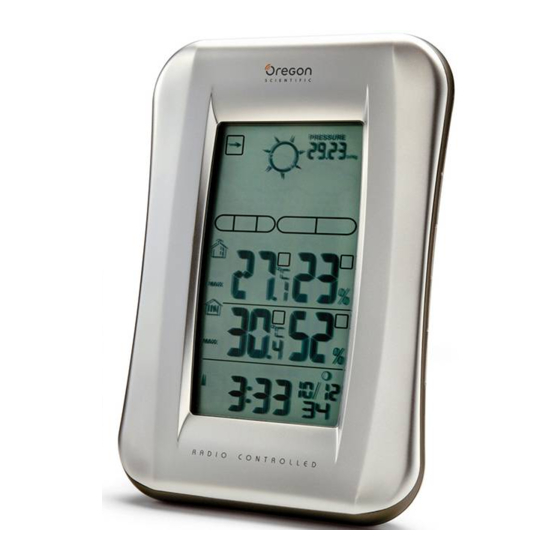

ПРЕДЕН ИЗГЛЕД

1. SNOOZE (отлагане)
2. Област за прогноза за времето
3. Област за външна температура
4. Област за вътрешна температура
5. Област за часовник / аларма

ЗАДЕН ИЗГЛЕД

1. TEMP / HUMIDITY HI / LO : Промяна на настройките или активиране / деактивиране на аларма за висока или ниска температура / влажност за канал 1
2. : Увеличаване / намаляване на настройката; активиране / деактивиране на сигнала за приемане на часовника
3. CHANNEL (канал): Превключване на дисплея на дистанционния сензор
4. HEAT INDEX (индекс на топлина): Показване на индекса на топлина
5. MODE (режим): Промяна на настройките / дисплея
6. ALARM (аларма): Преглед на състоянието на алармата; настройка на алармата
7. Отделение за батерии
8. MEM (памет): Преглед на текущата, максималната и минималната температура / влажност
9. PRESSURE (налягане): Избор на единица за налягане; задаване на надморска височина
10. °C / °F: Избор на единица за температура
11. RESET (нулиране): Нулиране на устройството до настройките по подразбиране
12. EU / UK превключвател

LCD ДИСПЛЕЙ

Област за прогноза за времето:

1. Тенденция на налягането
2. Прогноза за времето
3. Зона на комфорт
4. Икона за налягане
5. Икона за надморска височина
6. Единица за налягане / надморска височина
7. Икона за UV индекс

Област за външна температура:

1. Икона за индекс на топлина
2. Аларма за висока / ниска температура
3. Икона за приемане на сензора
4. Слаба батерия на сензора
5. Икона за макс. / мин.
6. Показване на температурата
7. Предупреждението за лед е активно
8. Аларма за висока / ниска влажност
9. Тенденция на температурата
10. Тенденция на влажността
11. Показване на влажността

Област за вътрешна температура:

1. Икона за вътрешен сензор
2. Икона за макс. / мин.
3. Показване на температурата
4. Тенденция на температурата
5. Тенденция на влажността
6. Показване на влажността

Област за часовник / аларма:

1. Зададена аларма
2. AM / PM икона
3. Приемане на сигнал на часовника
4. Икона за слаба батерия
5. Часовник
6. Икона за режим на аларма
7. Фаза на луната

ДИСТАНЦИОНЕН СЕНЗОР (THGN122N)

1. LED индикатор за състоянието:
   Мига в червено по време на предаване на данни

1. Отвор за монтаж на стена
2. Отвор за RESET (нулиране)
3. Превключвател CHANNEL (канал)
4. Отделение за батерии

ПЪРВИ СТЪПКИ

БАТЕРИИ

Поставете батериите преди първа употреба, като спазвате поляритета (+ и -). Натиснете RESET (нулиране) след всяка смяна на батериите.

показва, че батериите на основното устройство са слаби.

ЗАБЕЛЕЖКА
Не използвайте акумулаторни батерии. Препоръчваме ви да използвате алкални батерии с този продукт за по-дълга употреба и литиеви батерии при температури под нулата.

ДИСТАНЦИОНЕН СЕНЗОР

Сензорът събира показания за температурата приблизително на всеки 40 секунди и ги изпраща на основното устройство. Основното устройство може да събира данни от до 3 сензора.

За да настроите сензора:

1. Отстранете винтовете от вратата на батерията.
2. Поставете батериите, като спазвате поляритета (+ / -).

3. Изберете канал. Уверете се, че използвате различен канал за всеки сензор.
4. Поставете сензора близо до основното устройство. Натиснете RESET (нулиране) на сензора.
5. Едновременно натиснете CHANNEL (канал) и MEM (памет) на основното устройство, за да инициирате изпращане на сигнал между сензора и основното устройство.
6. Затворете вратата на батерията и затегнете винтовете.
7. Поставете сензора на желаното място, като използвате настолната стойка или монтажа на стена.


За най-добри резултати:

• Поставете сензора далеч от пряка слънчева светлина и влага.
• Не поставяйте сензора на повече от 30 m (100 ft) от основното (вътрешно) устройство.
• Поставете сензора така, че да е обърнат към основното (вътрешно) устройство, като минимизирате препятствията като врати, стени и мебели.
• Поставете сензора на място с ясна видимост към небето, далеч от метални или електронни предмети.
• Поставете сензора близо до основното устройство през студените зимни месеци, тъй като температурите под нулата могат да повлияят на работата на батерията и предаването на сигнала.

Обхватът на предаване може да варира в зависимост от много фактори. Може да се наложи да експериментирате с различни места, за да получите най-добри резултати.

Стандартните алкални батерии съдържат значителни количества вода. Поради това те ще замръзнат при ниски температури от приблизително -12°C (10°F). Литиевите батерии за еднократна употреба имат много по-нисък праг за температура с прогнозен диапазон на замръзване под -30°C (-22°F).

Безжичните обхвати могат да бъдат повлияни от различни фактори, като например изключително студени температури. Изключително студеното време може временно да намали ефективния обхват между сензора и базовата станция. Ако работата на устройството се влоши поради ниска температура, устройството ще възобнови правилната си работа, когато температурата се повиши до нормалния температурен диапазон (т.е. няма да настъпят трайни повреди на устройството поради ниски температури).

ПРЕДАВАНЕ НА ДАННИ ОТ СЕНЗОРА

Иконата за приемане на сензора в областта на дистанционния сензор показва състоянието.

ИКОНА	ОПИСАНИЕ
	Основното устройство търси сензора(ите)
	Намерен е канал и се получава сигнал от сензора
и "- -. -" (Област за външна температура)	Сензорът не може да бъде намерен. Търсене на сензора или проверка на батериите

За да търсите сензор:
Едновременно натиснете и задръжте MEM (памет) и CHANNEL (канал) за 2 секунди.

ЗАБЕЛЕЖКА
Ако сензорът все още не е намерен, проверете батериите, препятствията и местоположението на дистанционното устройство.

ЧАСОВНИК

ПРИЕМАНЕ НА ЧАСОВНИКА

Този продукт е проектиран да синхронизира автоматично датата и часа си, след като е в обхвата на:

• DCF-77, генериран от Франкфурт, Германия за Централна Европа.
  MSF-60, генериран от Антхорн, Англия.

Часовникът събира радиосигналите, когато е на разстояние до 1500 км (932 мили) от сигнала.

ЗАБЕЛЕЖКА:
Плъзнете превключвателя EU / UK в подходяща позиция за вашето местоположение. Повтаряйте всеки път, когато нулирате устройството.

ЗАБЕЛЕЖКА:
Първоначалното приемане отнема 2-10 минути при първоначална настройка или когато е натиснат RESET (нулиране). След като приключи, иконата за приемане ще спре да мига. Ако сигналът е слаб, може да отнеме до 24 часа, за да се получи валиден сигнал.

СИГНАЛ ЗА ПРИЕМАНЕ

Индикатор за приемане на сигнал на часовника:

СИЛЕН СИГНАЛ	СЛАБ СИГНАЛ	НЯМА СИГНАЛ

За да активирате и принудите търсене на сигнал:
Натиснете и задръжте за 2 секунди.

За да деактивирате приемането на сигнала:
Натиснете и задръжте за 2 секунди.

НАСТРОЙКА НА ЧАСОВНИКА

Ако приемането на сигнал на часовника е активирано и се получава сигнал, часовникът не трябва да се настройва ръчно.

1. Натиснете и задръжте MODE (режим) за 2 секунди.
2. Натиснете или за да промените настройките.
3. Натиснете MODE (режим), за да потвърдите.
4. Редът на настройките е: отместване на часовата зона, час, минута, година, месец, ден и език.

ЗАБЕЛЕЖКА:
Отместването на часовата зона може да се използва за настройка на часовника до + / - 9 часа от полученото време на сигнала на часовника. Ако сте деактивирали приемането на сигнал на часовника (т.е. ръчно настройвате часовника), не задавайте стойност за отместване на часовата зона.

ЗАБЕЛЕЖКА:
Опциите за език са английски (E), немски (D), френски (F), италиански (I) и испански (S).

Натиснете MODE (режим), за да изберете между часовник със секунди и часовник с режими на показване на делничния ден.

АЛАРМА

За да настроите алармата:

1. Натиснете и задръжте ALARM (аларма) за 2 секунди.
2. Натиснете / за да настроите час / минута.
3. Натиснете ALARM (аларма), за да потвърдите. показва, че алармата е ВКЛЮЧЕНА.

За да превключвате алармите ВКЛ. / ИЗКЛ.:

1. Натиснете ALARM (аларма), за да покажете часа на алармата.
2. Натиснете ALARM (аларма) отново, за да включите / изключите алармата.

За да заглушите алармата:

• Натиснете SNOOZE (отлагане), за да я заглушите за 8 минути.

ИЛИ

• Натиснете произволен клавиш, с изключение на SNOOZE (отлагане), за да изключите алармата и да я активирате отново след 24 часа.

БАРОМЕТЪР

Показанията на барометъра от последните 24 часа се съхраняват от основния модул и се използват за предоставяне на прогноза за времето.

За да изберете мерна единица за барометъра:
Натиснете PRESSURE (НАЛЯГАНЕ), за да превключвате между mb и inHg.

ЗАДАВАНЕ НА НАДМОРСКА ВИСОЧИНА

За да сте сигурни, че барометричните показания са надеждни, задайте надморската височина, която отразява разстоянието от морското равнище на вашата позиция.

1. Натиснете и задръжте PRESSURE (НАЛЯГАНЕ) за 2 секунди.
2. Използвайте и за да зададете надморската височина на стъпки от 10 m (33 ft) от 100 m (328 ft) до 2500 m (8202 ft).
3. Натиснете PRESSURE (НАЛЯГАНЕ), за да потвърдите.

ПРОГНОЗА ЗА ВРЕМЕТО

Този продукт прогнозира времето за следващите 12 до 24 часа в радиус от 30-50 km (19-31 мили) въз основа на показанията за тенденцията на барометричното налягане.

ИКОНА	ОПИСАНИЕ
	Ясно
	Частично облачно
	Облачно
	Дъждовно

ТЕМПЕРАТУРА И ВЛАЖНОСТ

За да превключите температурната единица:
Натиснете °C / °F.

За да видите показанията на температурата от външните сензори:
Натиснете CHANNEL (КАНАЛ).

За автоматично сканиране между сензорите:
Натиснете и задръжте CHANNEL (КАНАЛ) за 2 секунди.
Данните на всеки сензор се показват за 3 секунди.

За да прекратите автоматичното сканиране:
Натиснете CHANNEL (КАНАЛ) или MEM.

За да превключвате между текущи, минимални и максимални записи за избрания сензор:
Натиснете многократно MEM.

За да изчистите записите:
Натиснете и задръжте MEM за 2 секунди.

ТЕНДЕНЦИЯ НА ТЕМПЕРАТУРАТА, ВЛАЖНОСТТА И НАЛЯГАНЕТО

Иконите за тенденцията на температурата, влажността и налягането се основават на последните показания на сензора.

ПОВИШАВАНЕ	ПОСТОЯННО	ПОНИЖАВАНЕ

ПРЕДУПРЕЖДЕНИЕ ЗА ЛЕД

Ако сензорът на канал 1 падне между 3°C до –2°C (37°F до 28°F), мига, за да ви предупреди, че температурата наближава замръзване.

ЗАБЕЛЕЖКА:
Предупреждението автоматично ще спре, ако температурата излезе извън диапазона на предупреждението за лед.

HI / LO АЛАРМИ ЗА ТЕМПЕРАТУРА / ВЛАЖНОСТ

Предупрежденията за температура и влажност могат да бъдат настроени да звучат, ако сензорът, настроен на канал 1, отчете стойности над или под избрана от вас температура/влажност.

За да настроите алармата ВКЛ. / ИЗКЛ.:

1. Натиснете и задръжте TEMP / HUMIDITY HI / LO (ТЕМПЕРАТУРА / ВЛАЖНОСТ ВИСОКА / НИСКА) .
2. Използвайте и за да изберете висока / ниска аларма за температура / влажност. Натиснете TEMP / HUMIDITY HI / LO (ТЕМПЕРАТУРА / ВЛАЖНОСТ ВИСОКА / НИСКА) за да потвърдите.
3. Натиснете / за да настроите алармата ON / OFF (ВКЛ. / ИЗКЛ.) и натиснете TEMP / HUMIDITY HI / LO (ТЕМПЕРАТУРА / ВЛАЖНОСТ ВИСОКА / НИСКА) за да потвърдите.
4. Ако алармата е активирана, използвайте и за да изберете температурата / влажността.
5. Натиснете TEMP / HUMIDITY HI / LO (ТЕМПЕРАТУРА / ВЛАЖНОСТ ВИСОКА / НИСКА) за да потвърдите.

За да заглушите алармата hi / lo:
Натиснете произволен клавиш. Алармата се нулира автоматично и ще се включи отново, ако отново бъде отчетена температура hi / lo.

ТОПЛИНЕН ИНДЕКС

Топлинният индекс комбинира данните за температурата и влажността, за да опише действителната усещана температура.

ПРЕДУПРЕЖДЕНИЕ	ТОПЛИНЕН ИНДЕКС	ЗНАЧЕНИЕ
Изключителна опасност	54.5°C / (130°F) или по-висока	Силен риск от дехидратация / топлинен удар
Опасност	40.5 - 54°C (105 - 129°F)	Топлинно изтощение вероятно
Изключително внимание	32.2 - 40°C (90 - 104°F)	Възможност за топлинна дехидратация
Внимание	26.6 - 31.7°C (80 - 89°F)	Възможност за топлинно изтощение

• За да покажете топлинния индекс, натиснете HEAT INDEX (ТОПЛИНЕН ИНДЕКС).
• За да превключвате между текущи / максимални / минимални показания, натиснете HEAT INDEX (ТОПЛИНЕН ИНДЕКС), след това натиснете CHANNEL (КАНАЛ), за да изберете канал 1-3 или вътрешен, последвано от MEM.
• За да превключвате между дисплея за температура / влажност и топлинния индекс, натиснете и задръжте HEAT INDEX (ТОПЛИНЕН ИНДЕКС) за 2 секунди. Натиснете отново HEAT INDEX (ТОПЛИНЕН ИНДЕКС), за да спрете тази функция.

ЗАБЕЛЕЖКА
Ако топлинният индекс е под 80°F / 26°C или желаният канал не работи, топлинният индекс ще покаже NA.

ЗОНА НА КОМФОРТ

Зоната на комфорт оценява климата въз основа на текущите измервания на температурата и влажността.

ИКОНА	ТЕМПЕРАТУРА	ВЛАЖНОСТ
	Всяка	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Всяка	< 40%

ЛУННА ФАЗА

• Когато календарът е настроен, натиснете или за да видите лунната фаза за следващия / предишния ден.
• Натиснете и задръжте или за да сканирате през годините (2001 до 2099).

	Новолуние
	Нарастващ полумесец
	Първа четвърт
	Нарастваща луна
	Пълнолуние
	Намаляваща луна
	Последна четвърт
	Намаляващ полумесец

НУЛИРАНЕ

Натиснете RESET (НУЛИРАНЕ), за да върнете устройството към настройките по подразбиране.

ПРЕДПАЗНИ МЕРКИ

Този продукт е проектиран да ви осигури години на задоволително обслужване, ако се отнасяте към него внимателно. Ето няколко предпазни мерки:

• Не подлагайте устройството на прекомерна сила, удар, прах, температура или влажност, което може да доведе до неизправност, по-кратък живот на електрониката, повредена батерия и деформирани части.
• Не потапяйте устройството във вода. Ако разлеете течност върху него, незабавно го подсушете с мека кърпа, която не оставя власинки.
• Не почиствайте устройството с абразивни или корозивни материали.
• Не се намесвайте във вътрешните компоненти на устройството. Това ще анулира гаранцията на устройството и може да причини ненужни повреди. Устройството не съдържа части, които могат да бъдат обслужвани от потребителя.
• Използвайте само нови батерии, както е посочено в инструкциите на потребителя. Не смесвайте нови и стари батерии.
• Поради ограниченията при печатане, дисплеите, показани в това ръководство, може да се различават от действителния дисплей.
• Съдържанието на това ръководство не може да бъде възпроизвеждано без разрешението на производителя.
• Не изхвърляйте този продукт като несортирани битови отпадъци. Необходимо е разделно събиране на такива отпадъци за специална обработка.

ЗАБЕЛЕЖКА
Техническите спецификации за този продукт и съдържанието на ръководството за потребителя подлежат на промяна без предизвестие.

СПЕЦИФИКАЦИИ

ТИП	ОПИСАНИЕ
ОСНОВЕН БЛОК
Д x Ш x В	117 x 80 x 171 mm (4.78 x 3.27 x 6.98 in)
Тегло	241 g (8.5 oz) без батерия
Температурна единица	°C / °F
Температурен диапазон	-5°C до 50°C (23°F до 122°F)
Резолюция	0.1°C (0.2°F)
Честота на часовника	DCF-77(EU) / MSF-60(UK)
Синхронизация	Автоматична или изключена
Честота на сигнала	433 MHz
Часовник	Автоматичен или ръчен (изключен)
Диапазон на влажност	25% - 95%
Резолюция на влажност	1%
Памет	Мин. / Макс. относителна влажност и температура
Продължителност на алармата	2 минути
Отлагане (Snooze)	8 минути
Показване на часовника	HH:MM:SS HH:MM: Ден от седмицата
Формат на часа	12 / 24 часов формат
Календар	MM / DD или DD / MM избираем език: E, D, F, I и S
Захранване	3 x UM-3 (AA) 1.5 V батерии
