Oregon Scientific BAR688HG - Station météo sans fil avec manuel de température

INTRODUCTION

Nous vous remercions d'avoir choisi cette station météo sans fil Oregon Scientific^TM avec température / humidité, alerte de gel et horloge radio-pilotée (BAR688HG). Cette horloge est fournie avec un capteur à distance (THGN122N) et peut prendre en charge jusqu'à 3 capteurs au total (capteurs supplémentaires vendus séparément).

REMARQUE:
Veuillez conserver ce manuel à portée de main lorsque vous utilisez votre nouveau produit. Il contient des instructions pratiques étape par étape, ainsi que des spécifications techniques et des avertissements que vous devez connaître.

APERÇU DE L'HORLOGE

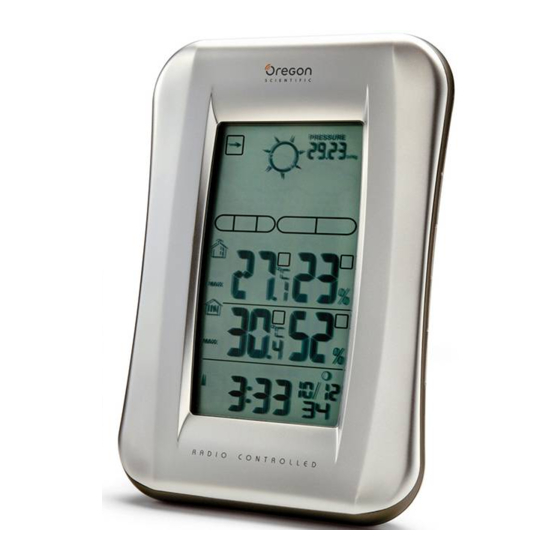

VUE DE FACE

1. SNOOZE (Rappel d'alarme)
2. Zone de prévisions météorologiques
3. Zone de température extérieure
4. Zone de température intérieure
5. Zone Horloge / Alarme

VUE ARRIÈRE

1. TEMP / HUMIDITY HI / LO (Température / Humidité ÉLEVÉE / BASSE) : Modifier les réglages ou activer / désactiver l'alarme de température / humidité élevée ou basse pour le canal 1
2. : Augmenter / diminuer le réglage ; activer / désactiver le signal de réception de l'horloge
3. CHANNEL (Canal): Changer l'affichage du capteur à distance
4. HEAT INDEX (Indice de chaleur): Afficher l'indice de chaleur
5. MODE (Mode): Modifier les réglages / l'affichage
6. ALARM (Alarme): Afficher le statut de l'alarme ; régler l'alarme
7. Compartiment des piles
8. MEM (Mémoire): Afficher la température / humidité actuelle, maximale et minimale
9. PRESSURE (Pression): Sélectionner l'unité de pression ; régler l'altitude
10. °C / °F (Degrés Celsius / Degrés Fahrenheit): Sélectionner l'unité de température
11. RESET (Réinitialiser): Réinitialiser l'appareil aux réglages par défaut
12. Interrupteur EU / UK (UE / RU)

AFFICHAGE LCD

Zone de prévisions météorologiques :

1. Tendance de la pression
2. Prévisions météorologiques
3. Zone de confort
4. Icône de pression
5. Icône d'altitude
6. Unité de pression / d'altitude
7. Icône d'indice UV

Zone de température extérieure :

1. Icône d'indice de chaleur
2. Alarme de température élevée / basse
3. Icône de réception du capteur
4. Pile du capteur faible
5. Icône max / min
6. Affichage de la température
7. Alerte de gel active
8. Alarme d'humidité élevée / basse
9. Tendance de la température
10. Tendance de l'humidité
11. Affichage de l'humidité

Zone de température intérieure :

1. Icône du capteur intérieur
2. Icône max / min
3. Affichage de la température
4. Tendance de la température
5. Tendance de l'humidité
6. Affichage de l'humidité

Zone Horloge / Alarme :

1. Alarme réglée
2. Icône AM / PM
3. Réception du signal de l'horloge
4. Icône de pile faible
5. Horloge
6. Icône de mode d'alarme
7. Phase de lune

CAPTEUR À DISTANCE (THGN122N)

1. Indicateur d'état LED :
   Clignote en rouge pendant la transmission des données

1. Trou de fixation murale
2. Trou RESET (Réinitialiser)
3. Interrupteur CHANNEL (Canal)
4. Compartiment des piles

MISE EN ROUTE

PILES

Insérez les piles avant la première utilisation, en respectant la polarité (+ et -). Appuyez sur RESET (Réinitialiser) après chaque changement de pile.

indique que les piles de l'unité principale sont faibles.

REMARQUE
N'utilisez pas de piles rechargeables. Nous vous recommandons d'utiliser des piles alcalines avec ce produit pour une utilisation prolongée et des piles au lithium par températures inférieures à zéro.

CAPTEUR À DISTANCE

Le capteur relève les températures environ toutes les 40 secondes et les envoie à l'unité principale. L'unité principale peut collecter des données de jusqu'à 3 capteurs.

Pour configurer le capteur :

1. Retirez les vis du couvercle du compartiment des piles.
2. Insérez les piles, en respectant la polarité (+ / -).

3. Sélectionnez un canal. Assurez-vous d'utiliser un canal différent pour chaque capteur.
4. Placez le capteur près de l'unité principale. Appuyez sur RESET (Réinitialiser) sur le capteur.
5. Appuyez simultanément sur CHANNEL (Canal) et MEM (Mémoire) sur l'unité principale pour lancer l'envoi du signal entre le capteur et l'unité principale.
6. Refermez le couvercle du compartiment des piles et serrez les vis.
7. Placez le capteur à l'endroit désiré en utilisant le support de table ou la fixation murale.


Pour de meilleurs résultats :

• Placez le capteur à l'abri de la lumière directe du soleil et de l'humidité.
• Ne placez pas le capteur à plus de 30 m (100 ft) de l'unité principale (intérieure).
• Positionnez le capteur de manière à ce qu'il fasse face à l'unité principale (intérieure), en minimisant les obstacles tels que les portes, les murs et les meubles.
• Placez le capteur dans un endroit avec une vue dégagée sur le ciel, loin des objets métalliques ou électroniques.
• Positionnez le capteur près de l'unité principale pendant les mois d'hiver froids, car les températures inférieures à zéro peuvent affecter les performances des piles et la transmission du signal.

La portée de transmission peut varier en fonction de nombreux facteurs. Vous devrez peut-être expérimenter différents emplacements pour obtenir les meilleurs résultats.

Les piles alcalines standard contiennent des quantités importantes d'eau. Pour cette raison, elles gèleront à des températures basses d'environ -12°C (10°F). Les piles au lithium jetables ont un seuil de température beaucoup plus bas, avec une plage de gel estimée à moins de -30°C (-22°F).

Les portées sans fil peuvent être affectées par divers facteurs, tels que des températures extrêmement froides. Le froid extrême peut temporairement réduire la portée effective entre le capteur et la station de base. Si les performances de l'appareil diminuent en raison d'une basse température, l'appareil reprendra son fonctionnement normal lorsque la température remontera dans la plage de température normale (c'est-à-dire qu'aucun dommage permanent ne sera causé à l'appareil par les basses températures).

TRANSMISSION DES DONNÉES DU CAPTEUR

L'icône de réception du capteur dans la zone du capteur à distance indique l'état.

ICÔNE	DESCRIPTION
	L'unité principale recherche le(s) capteur(s)
	Un canal a été trouvé et le signal du capteur est en cours de réception
et "- -. -" (Zone de température extérieure)	Le capteur n'est pas trouvé. Recherchez le capteur ou vérifiez les piles

Pour rechercher un capteur :
Appuyez simultanément et maintenez MEM (Mémoire) et CHANNEL (Canal) pendant 2 secondes.

REMARQUE
Si le capteur n'est toujours pas trouvé, vérifiez les piles, les obstacles et l'emplacement de l'unité distante.

HORLOGE

RÉCEPTION DE L'HORLOGE

Ce produit est conçu pour synchroniser automatiquement sa date et son heure une fois qu'il est à portée de :

• DCF-77 généré depuis Francfort, Allemagne, pour l'Europe centrale.
  MSF-60 généré depuis Anthorn, Angleterre.

L'horloge capte les signaux radio chaque fois qu'elle se trouve à moins de 1500 km (932 miles) d'un signal.

REMARQUE :
Faites glisser l'interrupteur EU / UK (UE / RU) sur la position appropriée à votre emplacement. Répétez cette opération chaque fois que vous réinitialisez l'appareil.

REMARQUE :
La réception initiale prend 2 à 10 minutes lors de la première configuration ou lorsque RESET (Réinitialiser) est pressé. Une fois terminée, l'icône de réception cessera de clignoter. Si le signal est faible, cela peut prendre jusqu'à 24 heures pour obtenir un signal valide.

SIGNAL DE RÉCEPTION

Indicateur de réception du signal de l'horloge :

SIGNAL FORT	SIGNAL FAIBLE	PAS DE SIGNAL

Pour activer et forcer une recherche de signal :
Appuyez et maintenez pendant 2 secondes.

Pour désactiver la réception du signal :
Appuyez et maintenez pendant 2 secondes.

RÉGLER L'HORLOGE

Si la réception du signal de l'horloge est activée et qu'un signal est reçu, l'horloge n'a pas besoin d'être réglée manuellement.

1. Appuyez et maintenez MODE (Mode) pendant 2 secondes.
2. Appuyez sur ou pour modifier les réglages.
3. Appuyez sur MODE (Mode) pour confirmer.
4. L'ordre des réglages est : décalage horaire, heure, minute, année, mois, jour et langue.

REMARQUE :
Le décalage horaire peut être utilisé pour régler l'horloge jusqu'à + / - 9 heures par rapport à l'heure du signal horaire reçu. Si vous avez désactivé la réception du signal horaire (c'est-à-dire que vous réglez l'horloge manuellement), ne définissez pas de valeur pour le décalage horaire.

REMARQUE :
Les options linguistiques sont l'anglais (E), l'allemand (D), le français (F), l'italien (I) et l'espagnol (S).

Appuyez sur MODE (Mode) pour choisir entre les modes d'affichage de l'horloge avec secondes et de l'horloge avec jour de la semaine.

ALARME

Pour régler l'alarme :

1. Appuyez et maintenez ALARM (Alarme) pendant 2 secondes.
2. Appuyez sur / pour régler l'heure / la minute.
3. Appuyez sur ALARM (Alarme) pour confirmer. indique que l'alarme est ACTIVÉE.

Pour activer / désactiver les alarmes :

1. Appuyez sur ALARM (Alarme) pour afficher l'heure de l'alarme.
2. Appuyez de nouveau sur ALARM (Alarme) pour activer / désactiver l'alarme.

Pour désactiver l'alarme sonore :

• Appuyez sur SNOOZE (Rappel d'alarme) pour la désactiver pendant 8 minutes.

OU

• Appuyez sur n'importe quelle touche sauf SNOOZE (Rappel d'alarme) pour désactiver l'alarme et la réactiver après 24 heures.

BAROMÈTRE

Les relevés barométriques des dernières 24 heures sont stockés par l'unité principale et utilisés pour fournir les prévisions météorologiques.

Pour sélectionner l'unité de mesure du baromètre :ф
Appuyez sur PRESSURE (PRESSION) pour basculer entre mb et inHg.

RÉGLER L'ALTITUDE

Pour garantir la fiabilité des relevés barométriques, réglez l'altitude afin qu'elle corresponde à la distance par rapport au niveau de la mer à votre position.

1. Appuyez et maintenez PRESSURE (PRESSION) pendant 2 secondes.
2. Utilisez et pour régler l'altitude par incréments de 10 m (33 pi) de 100 m (328 pi) à 2500 m (8202 pi).
3. Appuyez sur PRESSURE (PRESSION) pour confirmer.

PRÉVISIONS MÉTÉOROLOGIQUES

Ce produit prévoit le temps des 12 à 24 prochaines heures dans un rayon de 30 à 50 km (19 à 31 miles) en fonction des relevés de la tendance de la pression barométrique.

ICÔNE	DESCRIPTION
	Dégagé
	Partiellement nuageux
	Nuageux
	Pluie

TEMPÉRATURE ET HUMIDITÉ

Pour basculer l'unité de température :
Appuyez sur °C / °F.

Pour afficher les relevés de température des capteurs extérieurs :
Appuyez sur CHANNEL (CANAL).

Pour balayer automatiquement les capteurs :
Appuyez et maintenez CHANNEL (CANAL) pendant 2 secondes.
Les données de chaque capteur sont affichées pendant 3 secondes.

Pour terminer le balayage automatique :
Appuyez sur CHANNEL (CANAL) ou MEM (MÉMOIRE).

Pour basculer entre les relevés actuels, minimum et maximum du capteur sélectionné :
Appuyez sur MEM (MÉMOIRE) de manière répétée.

Pour effacer les relevés :
Appuyez et maintenez MEM (MÉMOIRE) pendant 2 secondes.

TENDANCE DE LA TEMPÉRATURE, DE L'HUMIDITÉ ET DE LA PRESSION

Les icônes de tendance de la température, de l'humidité et de la pression sont basées sur les relevés récents des capteurs.

HAUSSE	STABLE	BAISSE

ALERTE GIVRE

Si le capteur du canal 1 relève une température entre 3°C et –2°C (37°F et 28°F), clignote pour vous avertir que la température approche du point de congélation.

REMARQUE :
L'avertissement s'arrêtera automatiquement si la température sort de la plage d'alerte givre.

ALARMES DE TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE

Des alertes de température et d'humidité peuvent être configurées pour retentir si le capteur réglé sur le canal 1 enregistre une température/humidité supérieure ou inférieure à celle de votre choix.

Pour activer / désactiver l'alarme :

1. Appuyez et maintenez TEMP / HUMIDITY HI / LO (TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE).
2. Utilisez et pour sélectionner l'alarme de température / humidité haute / basse. Appuyez sur TEMP / HUMIDITY HI / LO (TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE) pour confirmer.
3. Appuyez sur / pour régler l'alarme sur ON / OFF (ACTIVÉE / DÉSACTIVÉE) et appuyez sur TEMP / HUMIDITY HI / LO (TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE) pour confirmer.
4. Si l'alarme a été activée, utilisez et pour sélectionner la température / humidité.
5. Appuyez sur TEMP / HUMIDITY HI / LO (TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE) pour confirmer.

Pour désactiver l'alarme haute / basse :
Appuyez sur n'importe quelle touche. L'alarme se réinitialise automatiquement et retentira si la température haute / basse est de nouveau enregistrée.

INDICE DE CHALEUR

L'indice de chaleur combine les données de température et d'humidité pour décrire la température réellement ressentie.

AVERTISSEMENT	INDICE DE CHALEUR	SIGNIFICATION
Danger extrême	54,5°C / (130°F) ou plus	Risque élevé de déshydratation / coup de soleil
Danger	40,5 - 54°C (105 - 129°F)	Épuisement par la chaleur probable
Extrême prudence	32,2 - 40°C (90 - 104°F)	Possibilité de déshydratation due à la chaleur
Prudence	26,6 - 31,7°C (80 - 89°F)	Possibilité d'épuisement par la chaleur

• Pour afficher l'indice de chaleur, appuyez sur HEAT INDEX (INDICE DE CHALEUR).
• Pour basculer entre les relevés actuels / maximum / minimum, appuyez sur HEAT INDEX (INDICE DE CHALEUR), puis appuyez sur CHANNEL (CANAL) pour sélectionner le canal 1-3 ou intérieur, suivi de MEM (MÉMOIRE).
• Pour basculer entre l'affichage de la température / humidité et de l'indice de chaleur, appuyez et maintenez HEAT INDEX (INDICE DE CHALEUR) pendant 2 secondes. Appuyez de nouveau sur HEAT INDEX (INDICE DE CHALEUR) pour arrêter cette fonction.

REMARQUE
Si l'indice de chaleur est inférieur à 80°F / 26°C, ou si le canal souhaité ne fonctionne pas, l'indice de chaleur affichera NA.

ZONE DE CONFORT

La zone de confort évalue le climat en fonction des mesures actuelles de température et d'humidité.

ICÔNE	TEMPÉRATURE	HUMIDITÉ
	Toute	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Toute

PHASE DE LA LUNE

• Une fois le calendrier réglé, appuyez sur ou pour afficher la phase de la lune pour le jour suivant / précédent.
• Appuyez et maintenez ou pour parcourir les années (2001 à 2099).

	Nouvelle Lune
	Croissant ascendant
	Premier Quartier
	Gibbeuse croissante
	Pleine Lune
	Gibbeuse décroissante
	Dernier Quartier
	Croissant descendant

RÉINITIALISER

Appuyez sur RESET (RÉINITIALISER) pour rétablir les paramètres par défaut de l'unité.

PRÉCAUTIONS

Ce produit est conçu pour vous offrir des années de service satisfaisant si vous le manipulez avec soin. Voici quelques précautions :

• Ne soumettez pas l'unité à une force excessive, des chocs, de la poussière, des températures ou de l'humidité extrêmes, ce qui pourrait entraîner un dysfonctionnement, une durée de vie électronique plus courte, une batterie endommagée et des pièces déformées.
• N'immergez pas l'unité dans l'eau. Si vous y renversez du liquide, séchez-la immédiatement avec un chiffon doux et non pelucheux.
• Ne nettoyez pas l'unité avec des matériaux abrasifs ou corrosifs.
• Ne manipulez pas les composants internes de l'unité. Cela annulerait la garantie de l'unité et pourrait causer des dommages inutiles. L'unité ne contient aucune pièce réparable par l'utilisateur.
• Utilisez uniquement des piles neuves comme spécifié dans les instructions d'utilisation. Ne mélangez pas des piles neuves et usagées.
• En raison des limites d'impression, les affichages présentés dans ce manuel peuvent différer de l'affichage réel.
• Le contenu de ce manuel ne peut être reproduit sans l'autorisation du fabricant.
• Ne jetez pas ce produit avec les déchets municipaux non triés. La collecte séparée de ces déchets pour un traitement spécial est nécessaire.

REMARQUE
Les spécifications techniques de ce produit et le contenu du manuel d'utilisation sont sujets à modification sans préavis.

SPÉCIFICATIONS

TYPE	DESCRIPTION
UNITÉ PRINCIPALE
L x l x H	117 x 80 x 171 mm (4.78 x 3.27 x 6.98 in)
Poids	241 g (8.5 oz) sans pile
Unité de température	°C / °F
Plage de température	-5°C à 50°C (23°F à 122°F)
Résolution	0.1°C (0.2°F)
Fréquence d'horloge	DCF-77(EU) / MSF-60(UK)
Synchronisation	Automatique ou désactivée
Fréquence du signal	433 MHz
Horloge	Automatique ou manuelle (désactivée)
Plage d'humidité	25% - 95%
Résolution d'humidité	1%
Mémoire	Humidité relative et température Min / Max
Durée de l'alarme	2 minutes
Rappel	8 minutes
Affichage de l'heure	HH:MM:SS HH:MM: Jour de la semaine
Format de l'heure	Format 12 / 24 heures
Calendrier	MM / DD ou DD / MM langue sélectionnable : E, D, F, I et S
Alimentation	3 piles UM-3 (AA) 1,5 V

Télécharger le manuel

Ici, vous pouvez télécharger la version PDF complète du manuel. Elle peut contenir des instructions de sécurité supplémentaires, des informations de garantie, des règles de la FCC, etc.

Télécharger Oregon Scientific BAR688HG - Station météo sans fil avec manuel de température

Les langues disponibles
