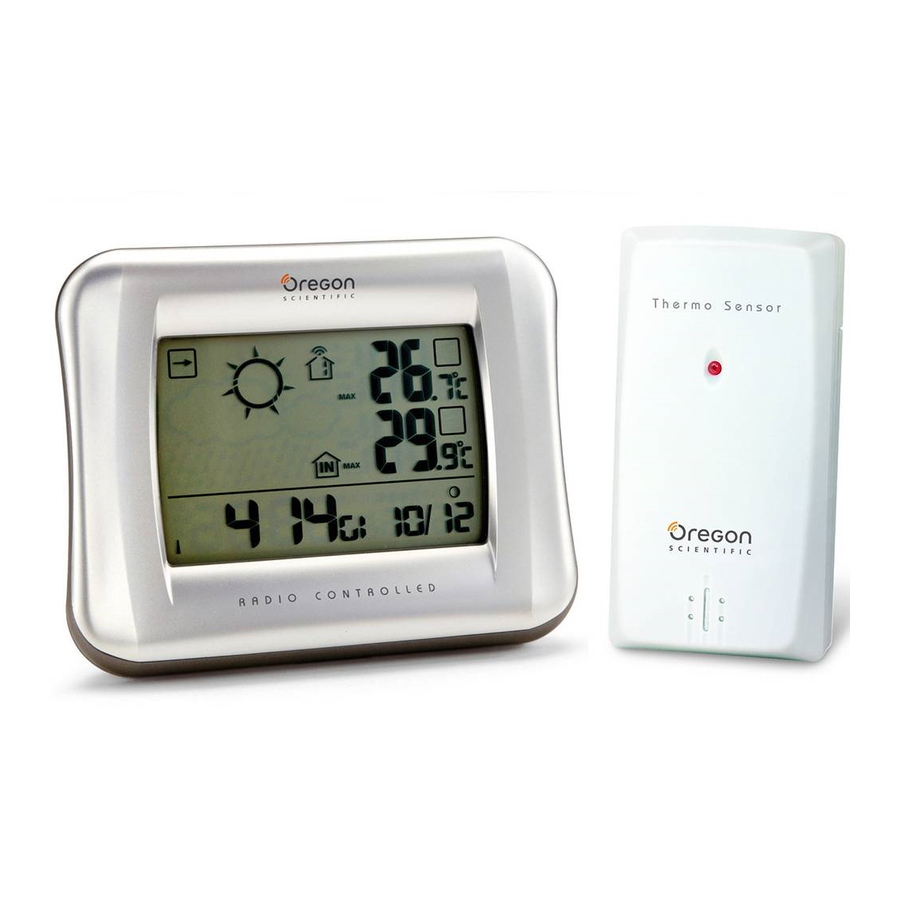

Oregon Scientific BAR686 - Manuel de la station météo sans fil

INTRODUCTION

Cette horloge est fournie avec un capteur déporté (THN132N) et peut prendre en charge jusqu'à 3 capteurs au total (capteurs supplémentaires vendus séparément).
REMARQUE
Veuillez garder ce manuel à portée de main lorsque vous utilisez votre nouveau produit. Il contient des instructions pratiques étape par étape, ainsi que des spécifications techniques et des avertissements que vous devez connaître.

PRÉSENTATION DE L'HORLOGE

VUE DE FACE

1. SNOOZE (Répétition d'alarme)

VUE ARRIÈRE

1. : Augmenter / diminuer le réglage ; activer / désactiver le signal de réception de l'horloge
2. CHANNEL (Canal): Basculer l'affichage du capteur déporté
3. MODE (Mode): Modifier les réglages / l'affichage
4. ALARM (Alarme): Afficher l'état de l'alarme ; régler l'alarme
5. Compartiment à piles
6. TEMP HI / LO (Température ÉLEVÉE / BASSE) : Modifier les réglages ou activer / désactiver l'alarme de température élevée ou basse pour le canal 1
7. °C / °F: Sélectionner l'unité de température
8. MEM (Mémoire): Afficher la température / humidité actuelle, maximale et minimale
9. RESET (Réinitialisation): Réinitialiser l'unité aux réglages par défaut
10. Commutateur EU / UK

AFFICHAGE LCD

1. Pile du capteur faible
2. Alerte de gel active
3. Tendance de la pression
4. Prévisions météorologiques
5. Alarme réglée
6. Mode AM / PM sélectionné
7. Réception du signal horaire
8. Heure
9. Icône de réception du capteur
10. Alarme de température élevée / basse
11. Tendance de la température extérieure
12. Température extérieure
13. Icône Max / Min
14. Pile de l'unité principale faible
15. Tendance de la température intérieure
16. Température intérieure
17. Icône Max / Min
18. Icône du capteur de l'unité principale
19. Mode alarme
20. Phase de la lune
21. Affichage jour et mois

CAPTEUR DÉPORTÉ (THN132N)

1. Indicateur LED

1. Support mural
2. Compartiment à piles
3. Porte du compartiment à piles
4. Support de table
5. RESET (Réinitialisation)
6. Commutateur CHANNEL (Canal)

MISE EN ROUTE

PILES

Insérez les piles avant la première utilisation, en respectant la polarité (+ et -). Appuyez sur RESET (Réinitialisation) après chaque changement de pile.

indique que les piles de l'unité principale sont faibles.
REMARQUE
N'utilisez pas de piles rechargeables. Nous vous recommandons d'utiliser des piles alcalines avec ce produit pour une utilisation plus longue et des piles au lithium pour des températures inférieures à zéro.

CAPTEUR DÉPORTÉ

Le capteur collecte les relevés de température environ toutes les 40 secondes et les envoie à l'unité principale. L'unité principale peut collecter des données de jusqu'à 3 capteurs.

Pour configurer le capteur :

1. Faites glisser la porte du compartiment à piles pour l'ouvrir.

2. Insérez les piles, en respectant la polarité (+ / -). Appuyez sur RESET (Réinitialisation) après chaque changement de pile.
3. Sélectionnez un canal. Assurez-vous d'utiliser un canal différent pour chaque capteur.


4. Fermez le compartiment à piles.
5. Fixez le capteur à l'emplacement souhaité à l'aide du support mural ou du support de table.


Pour de meilleurs résultats :

• Placez le capteur à l'abri de la lumière directe du soleil et de l'humidité.
• Ne placez pas le capteur à plus de 30 m (100 pieds) de l'unité principale (intérieure).
• Positionnez le capteur de manière à ce qu'il fasse face à l'unité principale (intérieure), en minimisant les obstacles tels que les portes, les murs et les meubles.
• Placez le capteur dans un endroit avec une vue dégagée sur le ciel, loin des objets métalliques ou électroniques.
• Positionnez le capteur à proximité de l'unité principale pendant les mois froids d'hiver, car les températures inférieures à zéro peuvent affecter les performances de la batterie et la transmission du signal.

La portée de transmission peut varier en fonction de nombreux facteurs. Vous devrez peut-être expérimenter différents emplacements pour obtenir les meilleurs résultats.
Les piles alcalines standard contiennent des quantités importantes d'eau. Pour cette raison, elles gèlent à des températures basses d'environ -12°C (10°F). Les piles au lithium jetables ont un seuil de température beaucoup plus bas, avec une plage de gel estimée à moins de -30°C (-22°F).
Les portées sans fil peuvent être affectées par divers facteurs tels que des températures extrêmement froides. Le froid extrême peut réduire temporairement la portée effective entre le capteur et la station de base. Si les performances de l'unité échouent en raison de la basse température, l'unité reprendra son fonctionnement normal lorsque la température remontera dans la plage de température normale (c'est-à-dire qu'aucun dommage permanent ne sera causé à l'unité en raison des basses températures).

TRANSMISSION DES DONNÉES DU CAPTEUR

L'icône de réception du capteur dans la zone du capteur déporté indique l'état.

ICÔNE	DESCRIPTION
	L'unité principale recherche le(s) capteur(s)
	Un canal a été trouvé et le signal du capteur est en cours de réception
et "- -. -" (Zone de température extérieure)	Le capteur n'est pas trouvé. Recherchez le capteur ou vérifiez les piles

Pour rechercher un capteur :
Simultanément, appuyez et maintenez MEM (Mémoire) et CHANNEL (Canal) pendant 2 secondes.
REMARQUE
Si le capteur n'est toujours pas trouvé, vérifiez les piles, les obstacles et l'emplacement de l'unité déportée.

HORLOGE

RÉCEPTION DU SIGNAL D'HORLOGE

Ce produit est conçu pour synchroniser automatiquement sa date et son heure dès qu'il se trouve à portée de :

• DCF-77 généré depuis Francfort, Allemagne, pour l'Europe Centrale.
• MSF-60 généré depuis Rugby, Angleterre.

L'horloge capte les signaux radio dès qu'elle se trouve à moins de 1500 km (932 miles) d'un signal.

REMARQUE
Faites glisser le commutateur EU / UK sur la position appropriée à votre emplacement. Répétez cette opération chaque fois que vous réinitialisez l'appareil.

REMARQUE
La réception initiale prend 2 à 10 minutes lors de la première configuration ou lorsque le bouton RESET (Réinitialiser) est enfoncé. Une fois la réception complète, l'icône de réception cessera de clignoter. Si le signal est faible, cela peut prendre jusqu'à 24 heures pour obtenir un signal valide.

SIGNAL DE RÉCEPTION

Indicateur de réception du signal d'horloge :

SIGNAL FORT	SIGNAL FAIBLE	AUCUN SIGNAL

Pour activer et forcer une recherche de signal :
Appuyez et maintenez pendant 2 secondes.

Pour désactiver la réception du signal :
Appuyez et maintenez pendant 2 secondes.

RÉGLAGE DE L'HORLOGE

Si la réception du signal horaire est activée et qu'un signal est reçu, l'horloge n'a pas besoin d'être réglée manuellement.

1. Appuyez et maintenez le bouton MODE (Mode) pendant 2 secondes.
2. Appuyez ou pour modifier les réglages.
3. Appuyez sur MODE (Mode) pour confirmer.
4. L'ordre des réglages est : décalage de fuseau horaire, heure, minute, année, mois, jour et langue.

REMARQUE
Le décalage de fuseau horaire peut être utilisé pour régler l'horloge jusqu'à + / - 9 heures par rapport à l'heure du signal horaire reçu. Si vous avez désactivé la réception du signal horaire (c'est-à-dire que vous réglez l'horloge manuellement), ne définissez pas de valeur pour le décalage de fuseau horaire.
REMARQUE
Les options linguistiques sont (E) English (Anglais), (D) German (Allemand), (F) French (Français), (I) Italian (Italien), et (S) Spanish (Espagnol).

Appuyez sur MODE (Mode) pour choisir entre les modes d'affichage de l'horloge avec secondes et de l'horloge avec jour de la semaine.

ALARME

Pour régler l'alarme :

1. Appuyez et maintenez le bouton ALARM (Alarme) pendant 2 secondes.
2. Appuyez pour régler l'heure / la minute.
3. Appuyez sur ALARM (Alarme) pour confirmer. indique que l'alarme est ACTIVÉE.

Pour activer / désactiver l'alarme :

1. Appuyez sur ALARM (Alarme) pour afficher l'heure de l'alarme.
2. Appuyez à nouveau sur ALARM (Alarme) pour activer / désactiver l'alarme.

Pour désactiver temporairement l'alarme :

• Appuyez sur SNOOZE (Répétition) pour la désactiver temporairement pendant 8 minutes.
  OU
• Appuyez sur n'importe quelle touche sauf SNOOZE (Répétition) pour désactiver l'alarme et l'activer à nouveau après 24 heures.

PRÉVISIONS MÉTÉOROLOGIQUES

Ce produit prévoit le temps des 12 à 24 prochaines heures dans un rayon de 30-50 km (19-31 miles) en fonction des relevés de la tendance de la pression barométrique.

ICÔNE	DESCRIPTION
	Dégagé
	Partiellement nuageux
	Nuageux
	Pluvieux

TEMPÉRATURE

Pour basculer l'unité de température :
Appuyez sur °C / °F.

Pour afficher les relevés de température des capteurs extérieurs :
Appuyez sur CHANNEL (Canal).

Pour un balayage automatique entre les capteurs :
Appuyez et maintenez le bouton CHANNEL (Canal) pendant 2 secondes. Les données de chaque capteur sont affichées pendant 3 secondes.

Pour arrêter le balayage automatique :
Appuyez sur CHANNEL (Canal) ou MEM (Mémoire).

Pour basculer entre les relevés actuels, minimum et maximum du capteur sélectionné :
Appuyez plusieurs fois sur MEM (Mémoire).

Pour effacer les relevés :
Appuyez et maintenez le bouton MEM (Mémoire) pendant 2 secondes.

TENDANCE DE TEMPÉRATURE ET DE PRESSION

Les icônes de tendance de température et de pression sont basées sur les relevés récents des capteurs.

HAUSSE	STABLE	BAISSE

ALERTE GEL

Si le capteur du canal 1 indique une température comprise entre 3°C et –2°C (37°F et 28°F), clignote pour vous avertir que la température approche du point de congélation.
REMARQUE
L'avertissement s'arrêtera automatiquement si la température sort de la plage d'alerte gel.

ALARME DE TEMPÉRATURE HAUTE / BASSE

Une alerte peut être configurée pour retentir si le capteur réglé sur le canal 1 enregistre une température supérieure ou inférieure à celle de votre choix.

Pour activer / désactiver l'alarme :

1. Appuyez et maintenez le bouton TEMP HI / LO (Température Haute / Basse) .
2. Utilisez et pour sélectionner l'alarme de température haute ou basse. Appuyez sur TEMP HI / LO (Température Haute / Basse) pour confirmer.
3. Appuyez pour régler l'alarme sur ON / OFF (Activée / Désactivée) et appuyez sur TEMP HI / LO (Température Haute / Basse) pour confirmer.
4. Si l'alarme a été activée, utilisez et pour sélectionner la température.
5. Appuyez sur TEMP HI / LO (Température Haute / Basse) pour confirmer.

Pour désactiver temporairement l'alarme de température haute / basse :
Appuyez sur n'importe quelle touche. L'alarme se réinitialise automatiquement et retentira si la température haute / basse est à nouveau dépassée.

PHASE DE LA LUNE

• Lorsque le calendrier est réglé, appuyez sur ou pour afficher la phase de la lune pour le jour suivant/précédent.
• Appuyez et maintenez ou pour parcourir les années (2001 à 2099).

	Nouvelle Lune
	Premier croissant
	Premier quartier
	Lune gibbeuse croissante
	Pleine Lune
	Lune gibbeuse décroissante
	Dernier quartier
	Dernier croissant

RÉINITIALISATION

Appuyez sur RESET (Réinitialiser) pour restaurer les paramètres par défaut de l'appareil.

PRÉCAUTIONS

Ce produit est conçu pour vous offrir des années de service satisfaisant si vous le manipulez avec soin. Voici quelques précautions :

• Ne soumettez pas l'appareil à une force excessive, des chocs, de la poussière, une température ou une humidité extrêmes, ce qui pourrait entraîner un dysfonctionnement, une durée de vie électronique réduite, des batteries endommagées et des pièces déformées.
• N'immergez pas l'appareil dans l'eau. Si vous renversez du liquide dessus, séchez-le immédiatement avec un chiffon doux et non pelucheux.
• Ne nettoyez pas l'appareil avec des matériaux abrasifs ou corrosifs.
• Ne modifiez pas les composants internes de l'appareil. Cela annulera la garantie de l'appareil et pourrait causer des dommages inutiles. L'appareil ne contient aucune pièce réparable par l'utilisateur.
• Utilisez uniquement des piles neuves, comme spécifié dans les instructions d'utilisation. Ne mélangez pas les piles neuves et usagées.
• En raison des limitations d'impression, les affichages présentés dans ce manuel peuvent différer de l'affichage réel.
• Le contenu de ce manuel ne peut être reproduit sans l'autorisation du fabricant.
• Ne jetez pas ce produit avec les déchets municipaux non triés. Une collecte séparée de ces déchets pour un traitement spécial est nécessaire.

REMARQUE
Les spécifications techniques de ce produit et le contenu du manuel d'utilisation sont sujets à modification sans préavis.

SPÉCIFICATIONS

TYPE	DESCRIPTION
UNITÉ PRINCIPALE
L x l x H	77 x 126 x 102 mm (3.14 x 5.14 x 4.16 in)
Poids	183 g (6.46 oz) sans piles
Unité de température	°C / °F
Plage de température	-5°C à 50°C (23°F à 122°F)
Résolution	0.1°C (0.2°F)
Fréquence de l'horloge	DCF-77 (EU) / MSF-60 (UK)
Synchronisation	Automatique ou désactivée
Fréquence du signal	433 MHz
Horloge	Automatique ou manuelle (désactivée)
Plage d'humidité	25% - 95%
Résolution de l'humidité	1%
Mémoire	Humidité et température relatives Min / Max
Durée de l'alarme	2 minutes
Rappel d'alarme	8 minutes
Affichage de l'horloge	HH:MM:SS HH:MM: Jour de la semaine
Format de l'heure	Format 12 / 24 heures
Calendrier	JJ / MM sélection de la langue : E, F, D, I et S
Alimentation	3 piles UM-3 (AA) 1,5 V
UNITÉ DISTANTE
L x l x H	96 x 50 x 22 mm (3.8 x 2.0 x 0.9 in)
Poids	62 g (2.22 oz) sans pile
Portée de transmission	30 m (100 ft) dégagée
Plage de température	-30°C à 60°C (-22°F à 140°F)
Alimentation	1 pile UM-3 (AA) 1,5 V

REMARQUE Nous vous recommandons d'utiliser des piles alcalines avec ce produit pour une utilisation plus longue et des piles au lithium par des températures inférieures à zéro.

À PROPOS D'OREGON SCIENTIFIC

Visitez notre site web (www.oregonscientific.com) pour en savoir plus sur les produits Oregon Scientific tels que les appareils photo numériques ; les lecteurs MP3 ; les produits d'apprentissage électronique et les jeux pour enfants ; les horloges de projection ; les équipements de santé et de fitness ; les stations météo ; et les téléphones numériques et de conférence. Le site web comprend également les coordonnées de notre service client au cas où vous auriez besoin de nous joindre, ainsi que des questions fréquemment posées et des téléchargements pour les clients.
Nous espérons que vous trouverez toutes les informations dont vous avez besoin sur notre site web, cependant si vous êtes aux États-Unis et souhaitez contacter directement le service client d'Oregon Scientific, veuillez visiter : www2.oregonscientific.com/service/default.asp
OU
Appelez le 1-800-853-8883.
Pour les demandes internationales, veuillez visiter : www2.oregonscientific.com/about/international.asp
