PENDAHULUAN

Jam ini dilengkapi dengan sensor jarak jauh (THN132N) dan dapat mendukung hingga 3 sensor secara total (sensor tambahan dijual terpisah).
CATATAN
Harap simpan panduan ini agar mudah diakses saat Anda menggunakan produk baru Anda. Panduan ini berisi instruksi langkah demi langkah yang praktis, serta spesifikasi teknis dan peringatan yang harus Anda ketahui.

IKHTISAR JAM

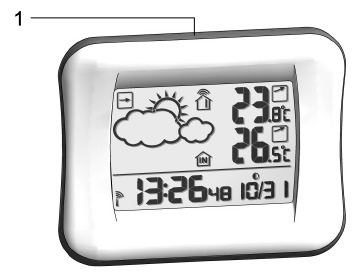

TAMPAK DEPAN

SNOOZE

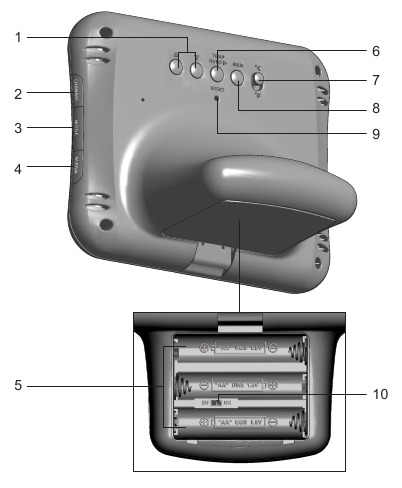

TAMPAK BELAKANG

: Menaikkan / menurunkan pengaturan; mengaktifkan / menonaktifkan sinyal penerimaan jam
CHANNEL: Mengganti tampilan sensor jarak jauh
MODE: Mengubah pengaturan / tampilan
ALARM: Melihat status alarm; mengatur alarm
Kompartemen baterai
TEMP HI / LO : Mengubah pengaturan atau mengaktifkan / menonaktifkan alarm suhu tinggi atau rendah untuk saluran 1
°C / °F: Memilih satuan suhu
MEM: Melihat suhu / kelembapan saat ini, maksimum, dan minimum
RESET: Mengatur ulang unit ke pengaturan default
Sakelar EU / UK

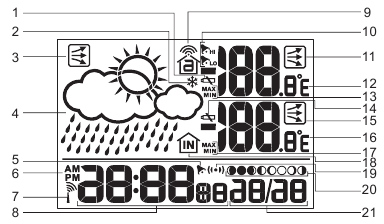

TAMPILAN LCD

Baterai sensor lemah
Peringatan es aktif
Tren tekanan
Prakiraan cuaca
Alarm diatur
Mode AM / PM dipilih
Penerimaan sinyal jam
Jam
Ikon penerimaan sensor
Alarm suhu tinggi / rendah
Tren suhu luar ruangan
Suhu luar ruangan
Ikon maks / min
Baterai unit utama lemah
Tren suhu dalam ruangan
Suhu dalam ruangan
Ikon maks / min
Ikon sensor unit utama
Mode alarm
Fase bulan
Tampilan hari dan bulan

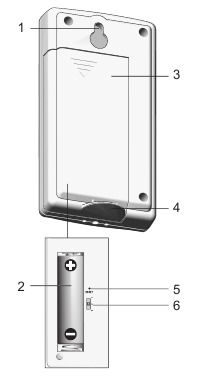

SENSOR JARAK JAUH (THN132N)

Indikator LED

Dudukan dinding
Kompartemen baterai
Pintu baterai
Dudukan meja
RESET
Sakelar CHANNEL

MEMULAI

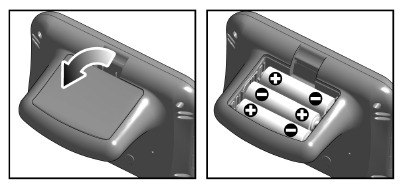

BATERAI

Masukkan baterai sebelum penggunaan pertama, sesuaikan polaritas (+ dan -). Tekan RESET setelah setiap penggantian baterai.

menunjukkan baterai unit utama lemah.
CATATAN
Jangan gunakan baterai isi ulang. Kami menyarankan Anda menggunakan baterai alkaline dengan produk ini untuk penggunaan yang lebih lama dan baterai lithium pada suhu di bawah titik beku.

SENSOR JARAK JAUH

Sensor mengumpulkan pembacaan suhu kira-kira setiap 40 detik dan mengirimkannya ke unit utama. Unit utama dapat mengumpulkan data dari hingga 3 sensor.

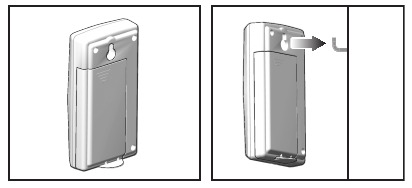

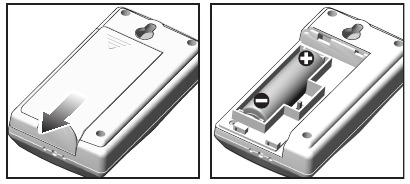

Untuk mengatur sensor:

Geser buka pintu baterai.

Masukkan baterai, sesuaikan polaritas (+ / -). Tekan RESET setelah setiap penggantian baterai.
Pilih saluran. Pastikan Anda menggunakan saluran yang berbeda untuk setiap sensor.
Tutup kompartemen baterai.
Amankan sensor di lokasi yang diinginkan menggunakan dudukan dinding atau dudukan meja.

Untuk hasil terbaik:

Tempatkan sensor jauh dari sinar matahari langsung dan kelembapan.
Jangan tempatkan sensor lebih dari 30 m (100 kaki) dari unit utama (dalam ruangan).
Posisikan sensor sehingga menghadap unit utama (dalam ruangan), minimalkan penghalang seperti pintu, dinding, dan furnitur.
Tempatkan sensor di lokasi dengan pandangan yang jelas ke langit, jauh dari benda logam atau elektronik.
Posisikan sensor dekat dengan unit utama selama bulan-bulan musim dingin yang dingin karena suhu di bawah titik beku dapat memengaruhi kinerja baterai dan transmisi sinyal.

Jangkauan transmisi dapat bervariasi tergantung pada banyak faktor. Anda mungkin perlu bereksperimen dengan berbagai lokasi untuk mendapatkan hasil terbaik.
Baterai Alkaline standar mengandung sejumlah besar air. Karena itu, mereka akan membeku pada suhu rendah sekitar -12°C (10°F). Baterai Lithium sekali pakai memiliki ambang batas suhu yang jauh lebih rendah dengan perkiraan rentang pembekuan di bawah -30°C (-22°F).
Jangkauan nirkabel dapat dipengaruhi oleh berbagai faktor seperti suhu yang sangat dingin. Dingin ekstrem dapat mengurangi sementara jangkauan efektif antara sensor dan stasiun pangkalan. Jika kinerja unit gagal karena suhu rendah, unit akan melanjutkan fungsi yang benar saat suhu naik ke dalam rentang suhu normal (yaitu tidak ada kerusakan permanen yang akan terjadi pada unit karena suhu rendah).

TRANSMISI DATA SENSOR

Ikon penerimaan sensor di area sensor jarak jauh menunjukkan status.

IKON	DESKRIPSI
	Unit utama sedang mencari sensor
	Saluran telah ditemukan dan sinyal sensor sedang diterima
dan "- -. -" (Area suhu luar ruangan)	Sensor tidak dapat ditemukan. Cari sensor atau periksa baterai

Untuk mencari sensor:
Secara bersamaan, tekan dan tahan MEM dan CHANNEL selama 2 detik.
CATATAN
Jika sensor masih tidak ditemukan, periksa baterai, penghalang, dan lokasi unit jarak jauh.

JAM

PENERIMAAN JAM

Produk ini dirancang untuk menyinkronkan tanggal dan waktunya secara otomatis setelah berada dalam jangkauan:

DCF-77 dihasilkan dari Frankfurt, Jerman untuk Eropa Tengah.
MSF-60 dihasilkan dari Rugby, Inggris.

Jam mengumpulkan sinyal radio setiap kali berada dalam jarak 1500 km (932 mil) dari sinyal.

CATATAN
Geser sakelar EU / UK ke posisi yang sesuai untuk lokasi Anda. Ulangi setiap kali Anda mengatur ulang unit.

CATATAN
Penerimaan awal membutuhkan waktu 2-10 menit untuk pengaturan pertama atau saat tombol RESET ditekan. Setelah selesai, ikon penerimaan akan berhenti berkedip. Jika sinyal lemah, mungkin diperlukan waktu hingga 24 jam untuk mendapatkan sinyal yang valid.

SINYAL PENERIMAAN

Indikator penerimaan sinyal jam:

SINYAL KUAT	SINYAL LEMAH	TIDAK ADA SINYAL

Untuk mengaktifkan dan memaksa pencarian sinyal:
Tekan dan tahan selama 2 detik.

Untuk menonaktifkan penerimaan sinyal:
Tekan dan tahan selama 2 detik.

ATUR JAM

Jika penerimaan sinyal jam diaktifkan dan sinyal sedang diterima, jam tidak perlu diatur secara manual.

Tekan dan tahan MODE selama 2 detik.
Tekan atau untuk mengubah pengaturan.
Tekan MODE untuk mengonfirmasi.
Urutan pengaturan adalah: offset zona waktu, jam, menit, tahun, bulan, hari, dan bahasa.

CATATAN
Offset zona waktu dapat digunakan untuk mengatur jam hingga + / - 9 jam dari waktu sinyal jam yang diterima. Jika Anda telah menonaktifkan penerimaan sinyal jam (yaitu, mengatur jam secara manual), jangan mengatur nilai untuk offset zona waktu.
CATATAN
Opsi bahasa adalah (E) Inggris, (D) Jerman, (F) Prancis, (I) Italia, dan (S) Spanyol.

Tekan MODE untuk memilih antara jam dengan detik dan jam dengan mode tampilan hari kerja.

ALARM

Untuk mengatur alarm:

Tekan dan tahan ALARM selama 2 detik.
Tekan untuk mengatur jam / menit.
Tekan ALARM untuk mengonfirmasi. menunjukkan alarm dalam keadaan ON (hidup).

Untuk mengaktifkan / menonaktifkan alarm:

Tekan ALARM untuk menampilkan waktu alarm.
Tekan ALARM lagi untuk menghidupkan / mematikan alarm.

Untuk menonaktifkan alarm:

Tekan SNOOZE untuk menonaktifkannya selama 8 menit.
ATAU
Tekan tombol apa saja kecuali SNOOZE untuk mematikan alarm dan mengaktifkannya kembali setelah 24 jam.

PERKIRAAN CUACA

Produk ini memperkirakan cuaca 12 hingga 24 jam berikutnya dalam radius 30-50 km (19-31 mil) berdasarkan pembacaan tren tekanan barometrik.

IKON	DESKRIPSI
	Cerah
	Berawan Sebagian
	Berawan
	Hujan

SUHU

Untuk mengalihkan satuan suhu:
Tekan °C / °F.

Untuk melihat pembacaan suhu sensor luar ruangan:
Tekan CHANNEL.

Untuk memindai otomatis antar sensor:
Tekan dan tahan CHANNEL selama 2 detik. Data setiap sensor ditampilkan selama 3 detik.

Untuk mengakhiri pemindaian otomatis:
Tekan CHANNEL atau MEM.

Untuk beralih antara catatan saat ini, minimum, dan maksimum untuk sensor yang dipilih:
Tekan MEM berulang kali.

Untuk menghapus catatan:
Tekan dan tahan MEM selama 2 detik.

TREND SUHU DAN TEKANAN

Ikon tren suhu dan tekanan didasarkan pada pembacaan sensor terbaru.

MENINGKAT	STABIL	MENURUN

PERINGATAN ES

Jika sensor saluran 1 berada di antara 3°C hingga –2°C (37°F hingga 28°F), berkedip untuk memperingatkan Anda bahwa suhu mendekati titik beku.
CATATAN
Peringatan akan berhenti secara otomatis jika suhu berada di luar rentang peringatan es.

ALARM SUHU TINGGI / RENDAH

Peringatan dapat diatur untuk berbunyi jika sensor yang diatur ke saluran 1 mencatat suhu di atas atau di bawah suhu pilihan Anda.

Untuk mengatur alarm ON (hidup) / OFF (mati):

Tekan dan tahan TEMP HI / LO .
Gunakan dan untuk memilih alarm suhu tinggi rendah. Tekan TEMP HI / LO untuk mengonfirmasi.
Tekan untuk mengatur alarm ON (hidup) / OFF (mati) dan tekan TEMP HI / LO untuk mengonfirmasi.
Jika alarm telah diaktifkan, gunakan dan untuk memilih suhu.
Tekan TEMP HI / LO untuk mengonfirmasi.

Untuk menonaktifkan alarm suhu tinggi / rendah:
Tekan tombol apa saja. Alarm diatur ulang secara otomatis dan akan berbunyi kembali jika suhu tinggi / rendah terlampaui lagi.

FASE BULAN

Saat kalender diatur, tekan atau untuk melihat fase bulan untuk hari berikutnya/sebelumnya.
Tekan dan tahan atau untuk memindai tahun (2001 hingga 2099).

	Bulan Baru
	Bulan Sabit Awal
	Kuartal Pertama
	Bulan Cembung Awal
	Bulan Purnama
	Bulan Cembung Akhir
	Kuartal Terakhir
	Bulan Sabit Akhir

RESET

Tekan RESET untuk mengembalikan unit ke pengaturan default.

PERHATIAN

Produk ini direkayasa untuk memberi Anda layanan yang memuaskan selama bertahun-tahun jika Anda menanganinya dengan hati-hati. Berikut adalah beberapa tindakan pencegahan:

Jangan memberikan unit kekuatan, guncangan, debu, suhu, atau kelembapan yang berlebihan, yang dapat mengakibatkan kerusakan, masa pakai elektronik yang lebih pendek, baterai yang rusak, dan bagian yang terdistorsi.
Jangan merendam unit dalam air. Jika Anda menumpahkan cairan di atasnya, segera keringkan dengan kain lembut yang tidak berbulu.
Jangan membersihkan unit dengan bahan abrasif atau korosif.
Jangan merusak komponen internal unit. Melakukannya akan membatalkan garansi pada unit dan dapat menyebabkan kerusakan yang tidak perlu. Unit tidak berisi suku cadang yang dapat diservis pengguna.
Hanya gunakan baterai baru seperti yang ditentukan dalam instruksi pengguna. Jangan mencampur baterai baru dan lama.
Karena keterbatasan pencetakan, tampilan yang ditunjukkan dalam manual ini mungkin berbeda dari tampilan sebenarnya.
Isi manual ini tidak boleh direproduksi tanpa izin dari produsen.
Jangan membuang produk ini sebagai sampah kota yang tidak dipilah. Pengumpulan sampah tersebut secara terpisah untuk perawatan khusus diperlukan.

CATATAN
Spesifikasi teknis untuk produk ini dan isi manual pengguna dapat berubah tanpa pemberitahuan.

SPESIFIKASI

JENIS	DESKRIPSI
UNIT UTAMA
P x L x T	77 x 126 x 102 mm (3.14 x 5.14 x 4.16 in)
Berat	183 g (6.46 oz) tanpa baterai
Satuan suhu	°C / °F
Rentang suhu	-5°C hingga 50°C (23°F hingga 122°F)
Resolusi	0.1°C (0.2°F)
Frekuensi jam	DCF-77 (EU) / MSF-60 (UK)
Sinkronisasi	Otomatis atau dinonaktifkan
Frekuensi sinyal	433 MHz
Jam	Otomatis atau manual (dinonaktifkan)
Rentang kelembapan	25% - 95%
Resolusi kelembapan	1%
Memori	Kelembapan relatif dan suhu Min / Maks
Durasi alarm	2 menit
Tunda	8 menit
Tampilan jam	HH:MM:SS HH:MM: Hari dalam Seminggu
Format jam	Format 12 / 24 jam
Kalender	DD / MM bahasa dapat dipilih: E, F, D, I dan S
Daya	3 x UM-3 (AA) 1.5 V baterai
UNIT JARAK JAUH
P x L x T	96 x 50 x 22 mm (3.8 x 2.0 x 0.9 in)
Berat	62 g (2.22 oz) tanpa baterai
Rentang transmisi	30 m (100 ft) tanpa halangan
Rentang suhu	-30°C hingga 60°C (-22°F hingga 140°F)
Daya	1 x UM-3 (AA) 1.5 V baterai

CATATAN Kami merekomendasikan Anda menggunakan baterai alkaline dengan produk ini untuk penggunaan yang lebih lama dan baterai lithium pada suhu di bawah titik beku.

TENTANG OREGON SCIENTIFIC

Kunjungi situs web kami (www.oregonscientific.com) untuk mempelajari lebih lanjut tentang produk Oregon Scientific seperti kamera digital; Pemutar MP3; produk dan permainan pembelajaran elektronik anak-anak; jam proyeksi; perlengkapan kesehatan dan kebugaran; stasiun cuaca; dan telepon digital dan konferensi. Situs web ini juga menyertakan informasi kontak untuk departemen Layanan Pelanggan kami jika Anda perlu menghubungi kami, serta pertanyaan yang sering diajukan dan unduhan pelanggan.
Kami harap Anda akan menemukan semua informasi yang Anda butuhkan di situs web kami, namun jika Anda berada di AS dan ingin menghubungi departemen Layanan Pelanggan Oregon Scientific secara langsung, silakan kunjungi: www2.oregonscientific.com/service/default.asp
ATAU
Hubungi 1-800-853-8883.
Untuk pertanyaan internasional, silakan kunjungi: www2.oregonscientific.com/about/international.asp
