Oregon Scientific BAR208HGX - Panduan Stasiun Cuaca Tingkat Lanjut

TINJAUAN

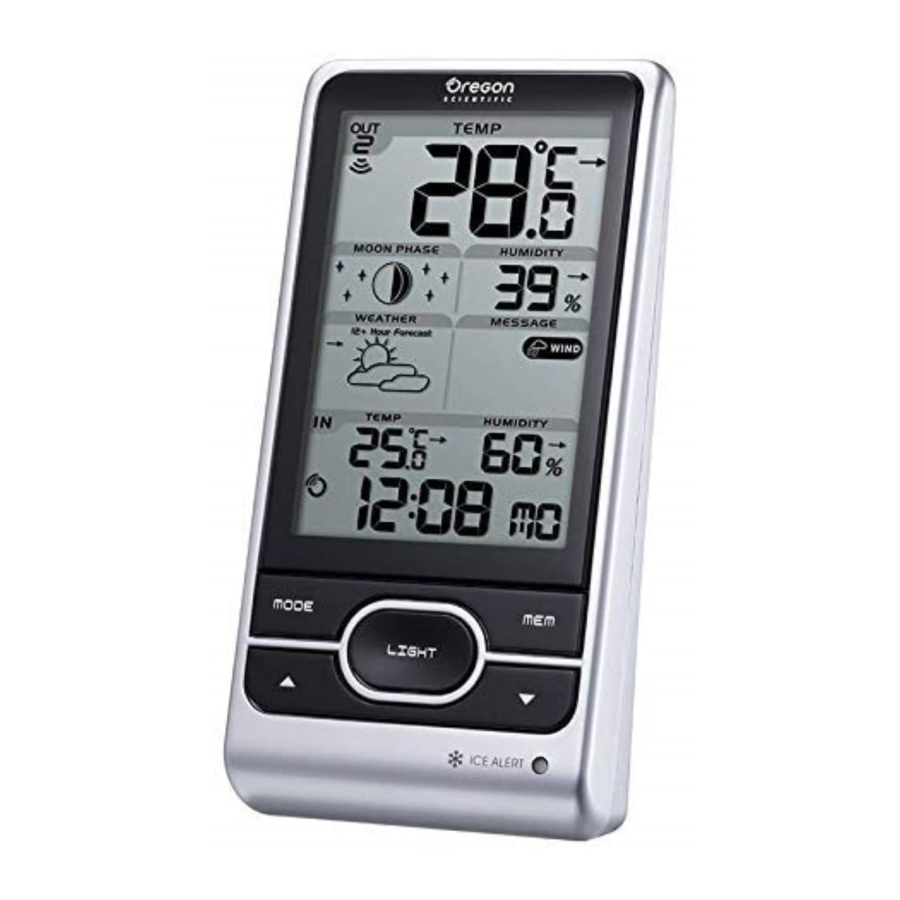

TAMPILAN DEPAN

(FIG 1)

1. Indikator penerimaan sensor jarak jauh
2. Pembacaan fase bulan
3. Prakiraan cuaca
4. Suhu dalam ruangan dengan tren suhu
5. Indikator penerimaan sinyal jam
6. MODE: Ubah pengaturan / tampilan
7. / : Tambah / kurangi pengaturan; aktifkan / nonaktifkan sinyal penerimaan jam
8. Suhu luar ruangan dengan tren suhu
9. Kelembapan luar ruangan dengan tren kelembapan
10. Pesan peringatan cuaca
11. Kelembapan dalam ruangan dengan tren kelembapan
12. Jam dengan hari kerja
13. MEM: Lihat suhu / kelembapan saat ini, maksimum, dan minimum
14. LIGHT: Aktifkan lampu latar selama 5 detik
15. Indikator LED peringatan es

TAMPILAN BELAKANG

(FIG 2)

1. °C / °F: Pilih unit suhu
2. RESET: Atur ulang unit ke pengaturan default
3. EU / UK & US: Pilih sinyal radio terdekat

SENSOR JARAK JAUH

(FIG 3)

1. Indikator status LED
2. Lubang pemasangan di dinding
3. Kompartemen baterai
4. Lubang RESET
5. Sakelar CHANNEL

MEMULAI

MEMASUKKAN BATERAI

1. Lepaskan kompartemen baterai.
2. Masukkan baterai, sesuaikan polaritasnya (lihat FIG 2).
3. Tekan RESET setelah setiap penggantian baterai.

LOKASI	ARTI
Area jam / alarm dan suhu dalam ruangan	Baterai unit utama lemah
Area suhu luar ruangan	Baterai sensor lemah

SENSOR JARAK JAUH

Unit utama dapat mengumpulkan data dari hingga 3 sensor. Untuk mengatur sensor:

1. Buka kompartemen baterai (lihat FIG 3).
2. Pilih saluran lalu tekan RESET.
3. Tutup pintu baterai.
4. Tempatkan sensor dalam jarak 30 m (98 kaki) dari unit utama menggunakan dudukan meja atau pemasangan di dinding.

TIP
Penempatan ideal untuk sensor adalah di lokasi mana pun di bagian luar rumah dengan ketinggian tidak lebih dari 5 kaki dan yang dapat melindunginya dari sinar matahari langsung atau kondisi basah untuk pembacaan yang akurat.

CATATAN
Gunakan baterai alkaline untuk penggunaan lebih lama dan baterai lithium kelas konsumen pada suhu di bawah titik beku.

TRANSMISI DATA SENSOR

Untuk mencari sensor:
Tekan dan tahan + MODE.
Ikon penerimaan sensor di area sensor jarak jauh menunjukkan status:

IKON	DESKRIPSI
	Unit utama sedang mencari sensor.
	Sebuah saluran telah ditemukan.
	Sensor tidak dapat ditemukan.

TIP
Jangkauan transmisi dapat bervariasi tergantung pada banyak faktor. Anda mungkin perlu bereksperimen dengan berbagai lokasi untuk mendapatkan hasil terbaik.

JAM

PENERIMAAN JAM

Produk ini dirancang untuk menyinkronkan jamnya secara otomatis dengan sinyal jam.
EU / UK:
Geser EU / UK untuk memilih sinyal yang diterima.

• EU: Sinyal DCF-77: dalam jarak 1500 km (932 mil) dari Frankfurt, Jerman.
• UK: Sinyal MSF-60: dalam jarak 1500 km (932 mil) dari Anthorn, Inggris.

US:

• Sinyal WWVB-60: dalam jarak 3200km (2000 mil) dari Fort Collins Colorado.

Untuk mengaktifkan / menonaktifkan penerimaan sinyal:
Tekan dan tahan untuk mengaktifkan atau untuk menonaktifkan penerimaan sinyal.
CATATAN Penerimaan membutuhkan waktu 2-10 menit. Jika sinyal lemah, mungkin diperlukan waktu hingga 24 jam untuk mendapatkan sinyal yang valid. Jika penerimaan sinyal tidak berhasil, letakkan unit Anda di dekat jendela, tekan dan tahan untuk memaksa pencarian sinyal lain.
Indikator penerimaan sinyal jam:

SINYAL KUAT	SINYAL LEMAH	TIDAK ADA SINYAL

MENGATUR JAM SECARA MANUAL

Untuk mengatur jam secara manual, nonaktifkan penerimaan sinyal terlebih dahulu.

1. Tekan dan tahan MODE.
2. Tekan atau untuk mengubah pengaturan.
3. Tekan MODE untuk mengonfirmasi.
4. Urutan pengaturannya adalah: format 12/24 jam, jam, menit, tahun, mode kalender (hari – bulan / bulan – hari), bulan, hari, dan bahasa.
5. Tekan tombol panah bawah untuk mengubah zona waktu.

US: Pilih zona waktu: (P) Pasifik, (E) Timur, (C) Tengah atau (M) Pegunungan.
CATATAN
Pilihan bahasa adalah Inggris (E), Jerman (D), Prancis (F), Italia (I), dan Spanyol (S).

Untuk memilih mode tampilan:
Tekan MODE untuk memilih antara jam dengan detik / hari kerja / kalender / fase bulan.

PERKIRAAN CUACA

Produk ini memperkirakan cuaca 12 hingga 24 jam berikutnya dalam radius 30-50 km (19-31 mil) dengan akurasi 75%.

	Cerah
	Berawan Sebagian
	Berawan
	Hujan
	Bersalju

PESAN PERINGATAN CUACA

Pesan peringatan cuaca memberikan indikasi kemungkinan keadaan yang mungkin timbul berdasarkan perhitungan stasiun cuaca. Arti peringatan diilustrasikan di bawah ini:

	Arti
	Risiko suhu tinggi
	Risiko kecepatan angin tinggi
	Risiko badai
	Risiko kondisi berkabut
	Risiko kondisi es

SUHU DAN KELEMBAPAN

Untuk mengubah satuan suhu:
Tekan °C / °F.
Untuk pemindaian otomatis antar sensor:
Tekan dan tahan + MEM untuk menampilkan data setiap sensor selama 3 detik.
Untuk mengakhiri, tekan .
Untuk beralih antara catatan saat ini, minimum, dan maksimum untuk sensor yang dipilih:
Tekan MEM berulang kali.
Untuk menghapus catatan:
Tekan dan tahan MEM.

PERINGATAN ES

Jika sensor saluran 1 berada di antara 3°C hingga -2°C (37°F hingga 28°F), indikator LED akan berkedip, dan akan berhenti berkedip setelah suhu berada di luar rentang ini.

TREN CUACA

Ikon tren suhu, kelembapan, dan tekanan didasarkan pada pembacaan sensor terbaru.

NAIK	STABIL	TURUN

FASE BULAN

Dalam mode fase bulan, tekan atau untuk memindai tahun (2001 hingga 2099).

	Bulan Baru		Bulan Purnama
	Bulan Sabit Awal		Bulan Cembung Susut
	Kuartal Pertama		Kuartal Terakhir
	Bulan Cembung Awal		Bulan Sabit Akhir

CATATAN
Ikon bintang di sekitar fase bulan akan ditampilkan mulai pukul 6 sore hingga pukul 6 pagi berikutnya.

LAMPU LATAR

Tekan LIGHT (CAHAYA) untuk mengaktifkan lampu latar selama 5 detik.

RESET

Tekan RESET (ATUR ULANG) untuk kembali ke pengaturan default.

PERHATIAN

• Gunakan hanya baterai baru dengan ukuran dan jenis yang diperlukan. Jangan mencampur baterai lama dan baru, berbagai jenis baterai.
• Jangan membuang baterai bekas sebagai sampah kota yang tidak dipilah. Pengumpulan sampah semacam itu secara terpisah untuk perawatan khusus diperlukan.
• Jika Anda tidak berencana menggunakan produk untuk waktu yang lama, keluarkan baterai. Baterai dapat mengeluarkan bahan kimia yang dapat merusak komponen elektronik.
• Jangan membuat perangkat mengalami tekanan, guncangan, debu, suhu, atau kelembapan yang berlebihan.
• Jangan merendam perangkat dalam air. Jika Anda menumpahkan cairan di atasnya, segera keringkan dengan kain lembut yang tidak berbulu.
• Jangan membersihkan perangkat dengan bahan abrasif atau korosif.
• Jangan merusak komponen internal perangkat.
  Melakukan hal itu membatalkan garansi.
• Gambar yang ditampilkan dalam manual ini mungkin berbeda dari tampilan sebenarnya.
• Saat membuang produk ini, pastikan produk dikumpulkan secara terpisah untuk perawatan khusus.
• Isi manual ini tidak boleh direproduksi tanpa izin dari produsen.

CATATAN Spesifikasi teknis untuk produk ini dan isi manual pengguna dapat berubah tanpa pemberitahuan.
CATATAN Fitur dan aksesori tidak akan tersedia di semua negara. Untuk informasi lebih lanjut, silakan hubungi pengecer lokal Anda. Untuk mengunduh versi elektronik dari manual pengguna, silakan kunjungi http://global.oregonscientific.com/customerSupport.php.

SPESIFIKASI

TENTANG OREGON SCIENTIFIC

Kunjungi situs web kami www.oregonscientific.com untuk mempelajari lebih lanjut tentang produk Oregon Scientific.
Untuk pertanyaan apa pun, silakan hubungi Layanan Pelanggan kami di info@oregonscientific.com.
Oregon Scientific Global Distribution Limited berhak untuk menafsirkan dan menafsirkan setiap konten, ketentuan, dan ketentuan dalam panduan pengguna ini dan untuk mengubahnya, atas kebijakannya sendiri, kapan saja tanpa pemberitahuan sebelumnya. Sejauh terdapat ketidaksesuaian antara versi bahasa Inggris dan versi bahasa lain mana pun, versi bahasa Inggris yang akan berlaku.
