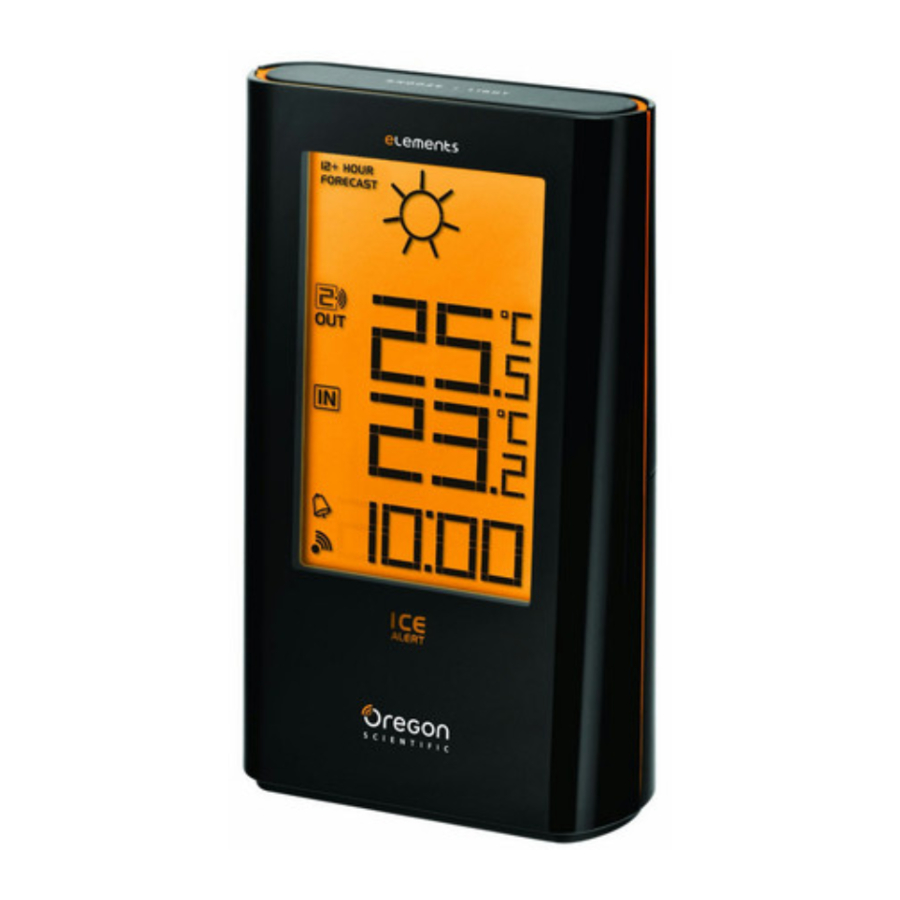

Oregon Scientific EW93 - Panduan Stasiun Cuaca dengan Jam Alarm RC

PENDAHULUAN

Unit penerima memiliki tampilan yang jelas dan mudah dibaca yang menunjukkan suhu dalam ruangan, waktu, catatan suhu maksimum & minimum dalam 24 jam terakhir, ikon perkiraan cuaca serta suhu luar ruangan yang diukur dan dikirim dari sensor jarak jauh. Ia mampu menerima dan menampilkan pembacaan dari hingga 3 sensor jarak jauh.
Teknologi 433 MHz berarti tidak diperlukan pemasangan kabel dan Anda dapat menempatkan sensor dalam jarak 30m (100 kaki) dari unit utama (dalam ruangan).
Produk ini dirancang untuk menyinkronkan tanggal dan waktunya secara otomatis setelah berada dalam jangkauan sinyal WWVB-60 dari jam atom di Fort Collins, Colorado.

IKHTISAR

PENERIMA

1. Tombol SNOOZE/LIGHT (Tunda/Cahaya):

• Dalam mode waktu normal, tekan sekali untuk menghidupkan lampu latar selama 5 detik.
• Tekan untuk membungkam alarm saat ini saat berdering dan masuk ke mode tunda selama 8 menit.

2. Layar LCD:

• Menampilkan ikon perkiraan cuaca, suhu luar & dalam ruangan. Secara otomatis mengganti Waktu dan Tanggal dalam interval 5 detik.

3. Lampu indikator Peringatan Es:

• Berkedip saat suhu luar ruangan antara -2.0°C(28°F) dan 3.0°C(37°F).

4. Tombol +/CHANNEL (Saluran):

• Tekan sekali untuk beralih antara Saluran 1, 2, dan 3.
• Tekan dan tahan selama 2 detik untuk melihat saluran secara otomatis. Tekan lagi untuk keluar dari mode tampilan otomatis.
• Dalam mode pengaturan waktu, tekan untuk meningkatkan nilai pengaturan.

5. Tombol SET CLOCK (Atur Jam):

• Dalam mode waktu normal, tekan sekali untuk masuk ke mode pengaturan waktu normal.
• Dalam mode pengaturan waktu normal, tekan untuk melangkah item pengaturan. Tekan dan tahan untuk keluar dari mode pengaturan di langkah mana pun.

6. Tombol /MIN.MAX.:

• Tekan untuk menampilkan catatan suhu minimum dan maksimum dalam 24 jam terakhir.
• Tekan dan tahan selama 3 detik untuk menghapus catatan suhu minimum dan maksimum.
• Dalam mode pengaturan waktu, tekan untuk mengurangi nilai pengaturan.

7. Tombol SENSOR:

• Tekan sekali untuk mencari sensor.
• Selama periode penerimaan, tekan dan tahan selama 3 detik untuk menghentikan penerimaan.

8. Sakelar geser °C/°F:

• Geser untuk beralih antara Celsius dan Fahrenheit.

9. Tombol ALARM ON/OFF (Alarm Hidup/Mati):

• Tekan sekali untuk menghidupkan lampu latar dan menampilkan waktu alarm selama 5 detik.
• Tekan lagi untuk menghidupkan/mematikan alarm.

10. Tombol SET ALARM (Atur Alarm):

• Tekan sekali untuk menghidupkan lampu latar selama 5 detik, dan tekan lagi untuk masuk ke mode pengaturan waktu alarm.
• Dalam mode pengaturan waktu alarm, tekan untuk melangkah item pengaturan.

11. Tombol RESET:

• Tekan untuk mengembalikan semua nilai ke nilai default.
• Jika terjadi kerusakan, unit mungkin perlu direset.

12. Tombol RCC:

• Dalam mode waktu normal, tekan sekali untuk menerima sinyal RC untuk pengujian penerimaan.

13. KOMPARTEMEN BATERAI:

• Menampung 2 baterai ukuran AA.

14. TUTUP BATERAI

LAYAR LCD

1. Ikon perkiraan cuaca
2. Sinyal sensor
3. Saluran
4. Indikator baterai lemah
5. Suhu Min dan Maks
6. Waktu dan Kalender
7. Indikator penerimaan sinyal
8. °C & °F
9. Suhu luar ruangan
10. Suhu dalam ruangan
11. Indikator zona waktu

SENSOR

1. Indikator LED:

• Berkedip saat unit jarak jauh mengirimkan pembacaan.

2. Dudukan pemasangan di dinding:

• Mendukung sensor di dinding.

3. Tombol RESET:

• Tekan untuk memulai ulang sensor dan mengembalikan semua nilai ke nilai default.

4. Sakelar geser CHANNEL (Saluran):

• Tetapkan sensor ke saluran 1, 2, atau 3.

5. KOMPARTEMEN BATERAI:

• Menampung 2 baterai ukuran AAA.

6. TUTUP BATERAI

PENERIMAAN SINYAL SENSOR

MENGOPERASIKAN UNIT UTAMA

1. Lepaskan tutup baterai dan masukkan 2 baterai ukuran AA baru sesuai dengan informasi polaritas yang ditandai pada kompartemen baterai.
2. Tekan tombol "RESET" untuk memulai ulang jam.
3. Geser sakelar "°C/°F" untuk memilih antara Celsius dan Fahrenheit.
4. Geser kembali tutup baterai.
5. Tekan tombol "+/CHANNEL" (Saluran) untuk memilih saluran yang diinginkan.

	Unit utama sedang mencari sensor (ikon akan berkedip)
	Sensor tidak dapat ditemukan
	Sensor 1 telah ditemukan (ikon akan ditampilkan, tetapi tidak akan berkedip)
dan "--.-" (Area suhu luar ruangan)	Sensor tidak dapat ditemukan setelah mengoperasikan unit utama selama 15 menit

Catatan
Saat sinyal sensor diterima, ikon " " akan ditampilkan di LCD.

MENGOPERASIKAN SENSOR

1. Lepaskan tutup baterai dan geser sakelar "CHANNEL" (Saluran) ke CH 1. (Saat menggunakan sensor tambahan, pastikan setiap sensor diberi nomor CHANNEL (Saluran) yang berbeda.
2. Masukkan 2 baterai AAA baru, cocokkan polaritas (+/-).
3. Tekan tombol "RESET".
4. Geser kembali tutup baterai.

Catatan

• Tempatkan sensor di lokasi yang jauh dari sinar matahari langsung dan hujan.
• Jangan letakkan sensor lebih dari 30 m (100 kaki) dari unit utama (dalam ruangan).
• Posisikan sensor sehingga menghadap unit utama (dalam ruangan), minimalkan penghalang seperti pintu, dinding, dan furnitur.
• Tempatkan sensor di lokasi dengan pemandangan yang jelas ke langit, jauh dari benda logam atau elektronik.
• Posisikan sensor lebih dekat ke unit utama selama bulan-bulan musim dingin yang dingin karena suhu di bawah titik beku dapat memengaruhi kinerja baterai dan transmisi sinyal.

Jangkauan transmisi dapat bervariasi tergantung pada banyak faktor. Anda mungkin perlu bereksperimen dengan berbagai lokasi untuk mendapatkan hasil terbaik.
Baterai Alkaline standar mengandung sejumlah besar air. Karena itu, mereka akan membeku pada suhu rendah sekitar -12°C (10°F). Baterai Lithium sekali pakai memiliki ambang batas suhu yang jauh lebih rendah dengan perkiraan rentang pembekuan di bawah -30°C (-22°F).
Jangkauan nirkabel dapat dipengaruhi oleh berbagai faktor seperti suhu yang sangat dingin. Dingin yang ekstrem dapat mengurangi sementara jangkauan efektif antara sensor dan stasiun pangkalan. Jika kinerja unit gagal karena suhu rendah, unit akan melanjutkan fungsi yang benar saat suhu naik ke dalam rentang suhu normal (yaitu tidak ada kerusakan permanen yang akan terjadi pada unit karena suhu rendah).

PENERIMAAN SINYAL WAKTU YANG DIKENDALIKAN RADIO

Waktu dan kalender dikendalikan oleh radio. Waktu dan kalender saat ini secara otomatis disinkronkan dengan sinyal jam atom dari Fort Collins, Colorado. Saat digunakan untuk pertama kalinya (setelah memasukkan baterai atau menekan tombol "RESET"), jam akan mulai mencari sinyal jam atom dan ikon penerimaan sinyal akan berkedip selama 5 menit.

INDIKATOR PENERIMAAN SINYAL

Segmen gelombang yang berkedip berarti sinyal waktu sedang diterima. Kualitas sinyal dapat diklasifikasikan menjadi 3 jenis:

Catatan

1. Unit akan secara otomatis mencari sinyal waktu pada pukul 2:00 pagi (3:00 pagi atau 4:00 pagi juga tersedia jika sinyal tidak diterima pada pukul 2:00 pagi), 8:00 pagi, 2:00 siang, dan 20:00 setiap hari.
2. Selalu tempatkan unit jauh dari perangkat listrik seperti televisi, komputer, telepon, dll.
3. Hindari menempatkan unit di atas atau di samping pelat logam.
4. Jika memungkinkan, tempatkan unit di dekat jendela. Penerimaan sinyal sangat berkurang jika terletak di area tertutup seperti ruang bawah tanah atau bangunan logam.
5. Jangan mulai penerimaan di kendaraan atau kereta api yang bergerak.

PENGATURAN MANUAL WAKTU DAN KALENDER

Jika Anda berada di luar jangkauan sensor Radio Controlled atau jika penerimaan tidak terjangkau, waktu dan kalender dapat diatur secara manual. Segera setelah sinyal sensor diterima lagi, jam akan secara otomatis disinkronkan dengan waktu dan kalender yang tepat.

1. Dalam mode waktu normal, tekan tombol "SET CLOCK" sekali untuk masuk ke mode pengaturan waktu.
2. Tekan tombol "+/CHANNEL" atau "-/MIN.MAX." untuk mengubah pengaturan.
3. Tekan "SET CLOCK" untuk mengonfirmasi. Urutan pengaturan adalah: format 12/24 jam, waktu, offset zona waktu, tahun, format hari/bulan, tanggal.

4. Tekan tombol "SET CLOCK" untuk menyimpan dan keluar dari mode pengaturan.

Catatan

1. Selama periode pengaturan, tekan dan tahan tombol "+/ CHANNEL" atau "-/MIN.MAX." untuk mempercepat perubahan pengaturan.
2. Indikator zona waktu disingkat sebagai berikut: P=Pacific, M=Mountain, C=Central, E=Eastern.

PENGATURAN WAKTU ALARM

1. Dalam mode waktu normal, tekan tombol "SET ALARM" sekali untuk masuk ke mode pengaturan waktu alarm.
2. Tekan tombol "+/CHANNEL" atau "-/MIN.MAX." untuk mengatur jam/menit.
3. Tekan tombol "SET ALARM" untuk menyimpan dan keluar dari mode pengaturan. " " menunjukkan alarm dalam keadaan ON (hidup).

Catatan

1. Alarm akan otomatis menyala saat Anda mengatur waktu alarm.
2. Selama periode pengaturan waktu alarm, tekan dan tahan tombol "+/CHANNEL" atau "-/MIN.MAX." untuk mempercepat perubahan pengaturan.

MENGGUNAKAN FUNGSI ALARM

1. Ikuti petunjuk di atas untuk mengatur waktu alarm.
2. Dalam mode waktu normal, tekan tombol "ALARM ON/OFF" sekali untuk menampilkan waktu alarm saat ini.
3. Tekan lagi untuk menghidupkan/mematikan (ON/OFF) alarm.

MEMATIKAN SEMENTARA ALARM

1. Tekan "SNOOZE/LIGHT" untuk menunda alarm selama 8 menit. Tanda " " akan berkedip.
2. Tekan tombol lain untuk mematikan alarm dan mengaktifkannya kembali setelah 24 jam.
3. Jika tidak ada tombol yang ditekan dalam 120 detik, alarm akan dimatikan dan diaktifkan kembali setelah 24 jam.

MEMBACA CATATAN SUHU DALAM DAN LUAR RUANGAN

Geser sakelar "ºC/ºF" untuk memilih antara Celsius dan Fahrenheit.

Catatan

1. Jika tidak ada sinyal yang diterima atau transmisi terganggu, " " akan muncul di layar.
2. Ganti baterai jika baterai lemah, pindahkan sensor atau unit tampilan utama jauh dari perangkat elektronik, atau tekan tombol reset pada unit tampilan utama dan sensor.

MELIHAT CATATAN SUHU MINIMUM DAN MAKSIMUM

1. Dalam mode normal, tekan tombol "-/MIN.MAX." dua kali untuk menampilkan catatan suhu minimum dalam & luar ruangan dalam 24 jam terakhir.

2. Tekan lagi untuk menampilkan catatan suhu maksimum.

3. Tekan lagi untuk keluar.

Catatan
Tekan dan tahan selama 3 detik untuk menghapus catatan suhu minimum dan maksimum.

INDIKATOR PERKIRAAN CUACA

Produk ini memperkirakan cuaca 12 hingga 24 jam berikutnya dalam radius 30-50 km (19-31 mil) dengan akurasi 75%.

MENGGUNAKAN FUNGSI PERINGATAN ES

Jika rentang suhu luar ruangan adalah -2.0ºC ~ 3.0ºC (28.4ºF ~ 37.4ºF), lampu indikator peringatan es akan menyala dan berkedip.

PENGGANTIAN BATERAI

Jika ikon baterai lemah menyala di sebelah pembacaan suhu luar ruangan, ganti baterai sensor dengan 2 baterai AAA.
Jika ikon baterai lemah menyala di sebelah pembacaan suhu dalam ruangan, ganti baterai sensor dengan 2 baterai AA.

Catatan
Perhatian! Harap buang unit atau baterai bekas dengan cara yang aman secara ekologis.

PENEMPATAN UNIT UTAMA DAN SENSOR

Untuk sensor, tempatkan sekrup di dinding yang diinginkan dan gantung sensor dengan lubang tersembunyi di bagian belakangnya atau cukup letakkan di desktop.
Untuk unit utama, Anda bisa meletakkannya di atas meja dengan sendirinya.

SPESIFIKASI

JENIS	DESKRIPSI
UNIT UTAMA
P x L x T	81 x 38 x 137 mm (3.19 x 1.5 x 5.39 in)
Berat	198g
Frekuensi sinyal	433 MHz
Rentang suhu	-5°C hingga 50°C (23°F hingga 122°F)
Resolusi suhu	0.1°C (0.2°F)
Rentang suhu peringatan es	3°C hingga -2°C (37°F hingga 28°F)
Daya	2 x AA 1.5V baterai
UNIT JARAK JAUH (EW-99)
P x L x T	58 x 23 x 100 mm (2.28 x 0.9 x 3.94 in)
Berat	52g
Frekuensi sinyal	433 MHz
Jumlah saluran	3
Jangkauan transmisi	30 m (98 kaki) tanpa halangan
Rentang suhu	-20°C hingga 60°C (-4°F hingga 140°F)
Daya	2 x AAA 1.5V baterai

Catatan
Kami merekomendasikan agar Anda menggunakan baterai alkaline dengan produk ini untuk penggunaan yang lebih lama dan baterai lithium pada suhu di bawah titik beku.

PERHATIAN

• Jangan berikan tekanan, guncangan, debu, suhu, atau kelembapan yang berlebihan pada unit.
• Jangan tutupi lubang ventilasi dengan benda apa pun seperti koran, tirai, dll.
• Jangan merendam unit dalam air. Jika Anda menumpahkan cairan di atasnya, segera keringkan dengan kain lembut yang tidak berbulu.
• Jangan bersihkan unit dengan bahan abrasif atau korosif.
• Jangan merusak komponen internal unit. Ini membatalkan garansi.
• Hanya gunakan baterai baru. Jangan mencampur baterai baru dan lama.
• Gambar yang ditampilkan dalam manual ini mungkin berbeda dari tampilan sebenarnya.
• Saat membuang produk ini, pastikan produk ini dikumpulkan secara terpisah untuk perawatan khusus dan bukan sebagai limbah rumah tangga biasa.
• Penempatan produk ini pada jenis kayu tertentu dapat menyebabkan kerusakan pada lapisan akhir kayu yang menjadi tanggung jawab Oregon Scientific. Konsultasikan petunjuk perawatan produsen furnitur untuk informasi lebih lanjut.
• Isi manual ini tidak boleh direproduksi tanpa izin dari produsen.
• Jangan membuang baterai bekas sebagai limbah kota yang tidak dipilah. Pengumpulan limbah tersebut secara terpisah untuk perawatan khusus diperlukan.
• Harap perhatikan bahwa beberapa unit dilengkapi dengan strip pengaman baterai. Lepaskan strip dari kompartemen baterai sebelum digunakan pertama kali.

Catatan
Spesifikasi teknis untuk produk ini dan isi manual pengguna dapat berubah tanpa pemberitahuan.
