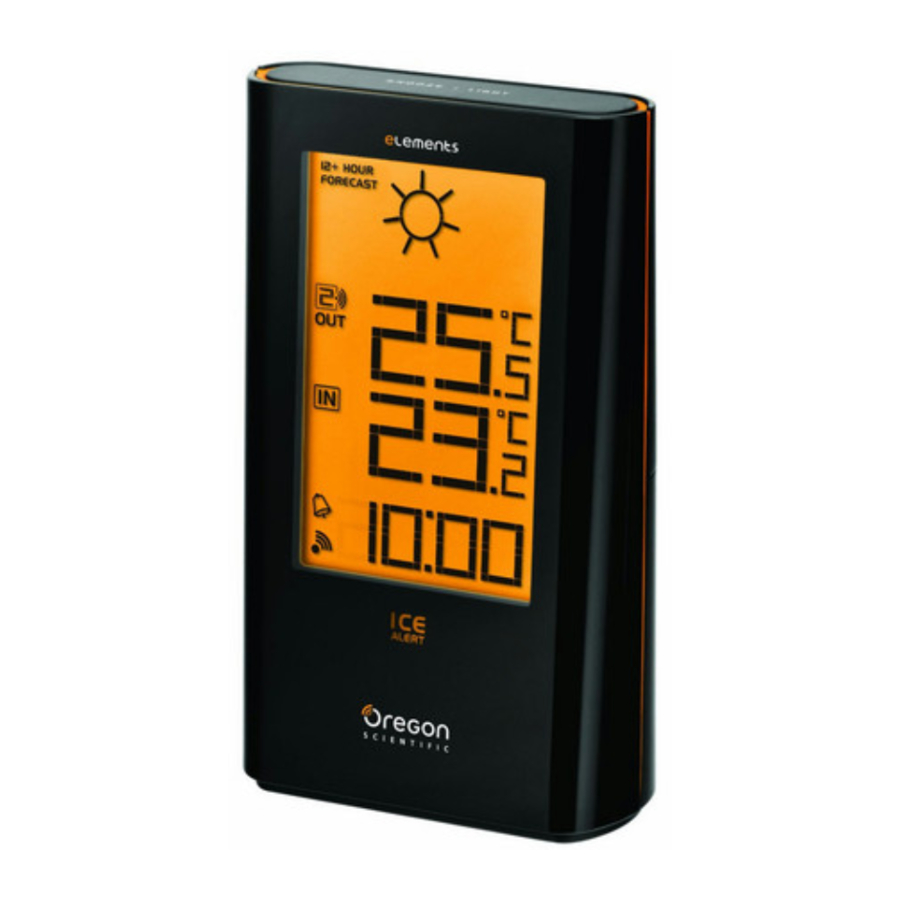

Oregon Scientific EW93 - Návod k obsluze meteorologické stanice s rádiem řízeným budíkem

ÚVOD

Přijímací jednotka má přehledný a snadno čitelný displej, který zobrazuje vnitřní teplotu, čas, maximální a minimální teploty za posledních 24 hodin, ikonu předpovědi počasí a také venkovní teplotu měřenou a přenášenou z dálkových senzorů. Je schopna přijímat a zobrazovat údaje až ze 3 dálkových senzorů.
Technologie 433 MHz znamená, že není nutná žádná instalace kabelů a senzory můžete umístit do vzdálenosti 30 m od hlavní (vnitřní) jednotky.
Tento produkt je navržen tak, aby automaticky synchronizoval datum a čas, jakmile je v dosahu signálu WWVB-60 z atomových hodin ve Fort Collins, Colorado.

PŘEHLED

PŘIJÍMAČ

1. Tlačítko SNOOZE/LIGHT (odložit/světlo):

• V normálním režimu času jej jednou stiskněte pro zapnutí podsvícení na 5 sekund.
• Stisknutím tohoto tlačítka vypnete aktuální budík, když zvoní, a vstoupíte do režimu odložení na 8 minut.

2. LCD displej:

• Zobrazuje ikonu předpovědi počasí, venkovní a vnitřní teplotu. Automaticky přepíná čas a datum v 5sekundových intervalech.

3. Kontrolka upozornění na námrazu:

• Bliká, když je venkovní teplota mezi -2,0 °C (28 °F) a 3,0 °C (37 °F).

4. Tlačítko +/CHANNEL (kanál):

• Jedním stisknutím přepínáte mezi kanály 1, 2 a 3.
• Stisknutím a podržením na 2 sekundy zobrazíte kanály automaticky. Opětovným stisknutím ukončíte režim automatického zobrazení.
• V režimu nastavení času jej stiskněte pro zvýšení hodnot nastavení.

5. Tlačítko SET CLOCK (nastavit hodiny):

• V normálním režimu času jej jednou stiskněte pro vstup do režimu nastavení normálního času.
• V režimu nastavení normálního času jej stiskněte pro krokování položek nastavení. Stisknutím a podržením ukončíte režim nastavení v jakémkoli kroku.

6. Tlačítko /MIN.MAX.:

• Stisknutím zobrazíte minimální a maximální teploty za posledních 24 hodin.
• Stisknutím a podržením po dobu 3 sekund vymažete minimální a maximální teploty.
• V režimu nastavení času jej stiskněte pro snížení hodnot nastavení.

7. Tlačítko SENSOR (senzor):

• Jedním stisknutím vyhledáte senzor.
• Během období příjmu jej stisknutím a podržením po dobu 3 sekund zastavíte příjem.

8. Posuvný přepínač °C/°F:

• Posunutím přepínáte mezi stupni Celsia a Fahrenheita.

9. Tlačítko ALARM ON/OFF (budík zapnuto/vypnuto):

• Jedním stisknutím zapnete podsvícení a zobrazíte čas budíku na 5 sekund.
• Opětovným stisknutím zapnete/vypnete budík.

10. Tlačítko SET ALARM (nastavit budík):

• Jedním stisknutím zapnete podsvícení na 5 sekund a opětovným stisknutím vstoupíte do režimu nastavení času budíku.
• V režimu nastavení času budíku jej stiskněte pro krokování položek nastavení.

11. Tlačítko RESET (reset):

• Stisknutím vrátíte všechny hodnoty na výchozí hodnoty.
• V případě poruchy může být nutné jednotku resetovat.

12. Tlačítko RCC:

• V normálním režimu času jej jednou stiskněte pro příjem RC signálu pro testování příjmu.

13. PŘIHRÁDKA NA BATERIE:

• Pojme 2 baterie velikosti AA.

14. DVÍŘKA BATERIE

LCD DISPLEJ

1. Ikona předpovědi počasí
2. Signál senzoru
3. Kanál
4. Indikátor slabé baterie
5. Minimální a maximální teplota
6. Čas a kalendář
7. Indikátor příjmu signálu
8. °C & °F
9. Venkovní teplota
10. Vnitřní teplota
11. Indikátor časového pásma

SENZOR

1. LED indikátor:

• Bliká, když dálková jednotka vysílá údaj.

2. Držák pro montáž na stěnu:

• Podpírá senzor na stěně.

3. Tlačítko RESET (reset):

• Stisknutím restartujete senzor a vrátíte všechny hodnoty na výchozí hodnoty.

4. Posuvný přepínač CHANNEL (kanál):

• Přiřadí senzor ke kanálu 1, 2 nebo 3.

5. PŘIHRÁDKA NA BATERIE:

• Pojme 2 baterie velikosti AAA.

6. DVÍŘKA BATERIE

PŘÍJEM SIGNÁLU SENZORU

PROVOZ HLAVNÍ JEDNOTKY

1. Sejměte dvířka baterie a vložte 2 nové baterie velikosti AA podle informací o polaritě vyznačených na přihrádce na baterie.
2. Stiskněte tlačítko "RESET" (reset) pro restartování hodin.
3. Posuňte přepínač "°C/°F" pro výběr mezi stupni Celsia a Fahrenheita.
4. Nasuňte dvířka baterie zpět.
5. Stiskněte tlačítko "+/CHANNEL" (kanál) pro výběr požadovaného kanálu.

	Hlavní jednotka vyhledává senzor(y) (ikona bude blikat)
	Senzor(y) nelze nalézt
	Senzor 1 byl nalezen (ikona se zobrazí, ale nebude blikat)
a "--.-" (Oblast venkovní teploty)	Senzor(y) nelze nalézt po 15 minutách provozu hlavní jednotky

Poznámka
Po přijetí signálu senzoru se na LCD displeji zobrazí ikona " ".

PROVOZ SENZORU

1. Sejměte dvířka baterie a posuňte přepínač "CHANNEL" (kanál) na CH 1. (Při použití dalších senzorů se ujistěte, že je každému senzoru přiřazeno jiné číslo CHANNEL (kanál).
2. Vložte 2 nové baterie AAA se správnou polaritou (+/-).
3. Stiskněte tlačítko "RESET" (reset).
4. Nasuňte dvířka baterie zpět.

Poznámka

• Umístěte senzor na místo chráněné před přímým slunečním zářením a deštěm.
• Neumisťujte senzor dále než 30 m od hlavní (vnitřní) jednotky.
• Umístěte senzor tak, aby směřoval k hlavní (vnitřní) jednotce, a minimalizujte překážky, jako jsou dveře, stěny a nábytek.
• Umístěte senzor na místo s jasným výhledem na oblohu, mimo kovové nebo elektronické předměty.
• Umístěte senzor blíže k hlavní jednotce během chladných zimních měsíců, protože teploty pod bodem mrazu mohou ovlivnit výkon baterie a přenos signálu.

Dosah přenosu se může lišit v závislosti na mnoha faktorech. Možná budete muset experimentovat s různými umístěními, abyste dosáhli nejlepších výsledků.
Standardní alkalické baterie obsahují značné množství vody. Z tohoto důvodu zamrznou při nízkých teplotách přibližně -12 °C (10 °F). Jednorázové lithiové baterie mají mnohem nižší teplotní práh s odhadovaným rozsahem zamrzání pod -30 °C (-22 °F).
Bezdrátový dosah může být ovlivněn různými faktory, jako jsou extrémně nízké teploty. Extrémní chlad může dočasně snížit efektivní dosah mezi senzorem a základnovou stanicí. Pokud dojde k selhání výkonu jednotky v důsledku nízké teploty, jednotka obnoví správnou funkci, jakmile teplota stoupne do normálního teplotního rozsahu (tj. v důsledku nízkých teplot nedojde k trvalému poškození jednotky).

PŘÍJEM RÁDIEM ŘÍZENÉHO ČASOVÉHO SIGNÁLU

Čas a kalendář jsou rádiem řízené. Aktuální čas a kalendář jsou automaticky synchronizovány se signálem atomových hodin z Fort Collins, Colorado. Při prvním použití (po vložení baterií nebo stisknutí tlačítka "RESET" (reset)) začnou hodiny vyhledávat signál atomových hodin a ikona příjmu signálu bude blikat po dobu 5 minut.

INDIKÁTOR PŘÍJMU SIGNÁLU

Blikající segment vlny znamená, že jsou přijímány časové signály. Kvalita signálu může být klasifikována do 3 typů:

Poznámka

1. Jednotka bude automaticky vyhledávat časový signál ve 2:00 (3:00 nebo 4:00 je také k dispozici, pokud signál není přijat ve 2:00), 8:00, 14:00 a 20:00 každý den.
2. Vždy umístěte jednotku mimo dosah elektrických zařízení, jako jsou televizory, počítače, telefony atd.
3. Neumisťujte jednotku na kovové desky nebo vedle nich.
4. Pokud je to možné, umístěte jednotku vedle okna. Příjem signálu je výrazně snížen, pokud je umístěn v uzavřených prostorách, jako jsou sklepy nebo kovové budovy.
5. Nespouštějte příjem v jedoucích vozidlech nebo vlacích.

RUČNÍ NASTAVENÍ ČASU A KALENDÁŘE

Pokud jste mimo dosah rádiem řízeného senzoru nebo pokud není příjem možný, lze čas a kalendář nastavit ručně. Jakmile bude signál senzoru znovu přijat, hodiny se automaticky synchronizují s přesným časem a kalendářem.

1. V normálním časovém režimu stiskněte jednou tlačítko "SET CLOCK" (nastavit hodiny) pro vstup do režimu nastavení času.
2. Stiskněte tlačítko "+/CHANNEL" (kanál) nebo "-/MIN.MAX." pro změnu nastavení.
3. Stiskněte "SET CLOCK" (nastavit hodiny) pro potvrzení. Pořadí nastavení je: formát 12/24 hodin, čas, časové pásmo, rok, formát den/měsíc, datum.

4. Stiskněte tlačítko "SET CLOCK" (nastavit hodiny) pro uložení a ukončení režimu nastavení.

Poznámka

1. Během období nastavení stiskněte a podržte tlačítko "+/ CHANNEL" (kanál) nebo "-/MIN.MAX." pro urychlení změny nastavení.
2. Indikátory časových pásem jsou zkráceny takto: P=Pacifik, M=Horský, C=Centrální, E=Východní.

NASTAVENÍ ČASU ALARMU

1. V normálním časovém režimu stiskněte jednou tlačítko "SET ALARM" (nastavit alarm) pro vstup do režimu nastavení času alarmu.
2. Stiskněte tlačítko "+/CHANNEL" (kanál) nebo "-/MIN.MAX." pro nastavení hodin/minut.
3. Stiskněte tlačítko "SET ALARM" (nastavit alarm) pro uložení a ukončení režimu nastavení. " " indikuje, že je alarm ZAPNUTÝ.

Poznámka

1. Alarm se automaticky zapne, když nastavíte čas alarmu.
2. Během období nastavení času alarmu stiskněte a podržte tlačítko "+/CHANNEL" (kanál) nebo "-/MIN.MAX." pro urychlení změny nastavení.

POUŽÍVÁNÍ FUNKCE ALARMU

1. Postupujte podle výše uvedených pokynů pro nastavení času alarmu.
2. V normálním časovém režimu stiskněte jednou tlačítko "ALARM ON/OFF" (alarm zapnuto/vypnuto) pro zobrazení aktuálního času alarmu.
3. Stiskněte jej znovu pro zapnutí/vypnutí alarmu.

ZTLUMENÍ ALARMU

1. Stiskněte "SNOOZE/LIGHT" (odložit/světlo) pro ztlumení alarmu na 8 minut. " " bude blikat.
2. Stiskněte libovolné jiné tlačítko pro vypnutí alarmu a jeho opětovnou aktivaci po 24 hodinách.
3. Pokud do 120 sekund nestisknete žádné tlačítko, alarm se vypne a znovu aktivuje po 24 hodinách.

ČTENÍ ZÁZNAMŮ VNITŘNÍ A VENKOVNÍ TEPLOTY

Posuňte přepínač "ºC/ºF" pro výběr mezi stupni Celsia a Fahrenheita.

Poznámka

1. Pokud nejsou přijímány žádné signály nebo je přenos rušen, " " se zobrazí na displeji.
2. Vyměňte baterie, pokud jsou baterie vybité, přemístěte senzor nebo hlavní zobrazovací jednotku mimo dosah elektronických zařízení nebo stiskněte tlačítka reset na hlavní zobrazovací jednotce a senzoru.

ZOBRAZENÍ MINIMÁLNÍCH A MAXIMÁLNÍCH ZÁZNAMŮ TEPLOTY

1. V normálním režimu stiskněte dvakrát tlačítko "-/MIN.MAX." pro zobrazení minimálních záznamů vnitřní a venkovní teploty za posledních 24 hodin.

2. Stiskněte jej znovu pro zobrazení maximálních záznamů teploty.

3. Stiskněte jej znovu pro ukončení.

Poznámka
Stiskněte a podržte jej po dobu 3 sekund pro smazání minimálních a maximálních záznamů teploty.

INDIKÁTOR PŘEDPOVĚDI POČASÍ

Tento produkt předpovídá počasí na následujících 12 až 24 hodin v okruhu 30–50 km (19–31 mil) s 75% přesností.

POUŽÍVÁNÍ FUNKCE UPOZORNĚNÍ NA NÁLEDÍ

Pokud je rozsah venkovní teploty -2,0 ºC ~ 3,0 ºC (28,4 ºF ~ 37,4 ºF), kontrolka upozornění na náledí se rozsvítí a bude blikat.

VÝMĚNA BATERIE

Pokud se vedle odečtu venkovní teploty rozsvítí ikona slabé baterie, vyměňte baterii senzoru za 2 baterie AAA.
Pokud se vedle odečtu vnitřní teploty rozsvítí ikona slabé baterie, vyměňte baterii senzoru za 2 baterie AA.

Poznámka
Pozor! Použitou jednotku nebo baterie zlikvidujte ekologicky bezpečným způsobem.

UMÍSTĚNÍ HLAVNÍ JEDNOTKY A SENZORU

U senzoru umístěte šroub na požadovanou stěnu a zavěste senzor za zapuštěný otvor v zadní části nebo jej jednoduše umístěte na pracovní plochu.
U hlavní jednotky ji můžete jednoduše umístit na stůl samotnou.

SPECIFIKACE

TYP	POPIS
HLAVNÍ JEDNOTKA
D x Š x V	81 x 38 x 137 mm (3,19 x 1,5 x 5,39 palce)
Hmotnost	198 g
Frekvence signálu	433 MHz
Rozsah teplot	-5 °C až 50 °C (23 °F až 122 °F)
Rozlišení teploty	0,1 °C (0,2 °F)
Rozsah teploty upozornění na náledí	3 °C až -2 °C (37 °F až 28 °F)
Napájení	2 x AA 1,5 V baterie
DÁLKOVÁ JEDNOTKA (EW-99)
D x Š x V	58 x 23 x 100 mm (2,28 x 0,9 x 3,94 palce)
Hmotnost	52 g
Frekvence signálu	433 MHz
Počet kanálů	3
Dosah přenosu	30 m (98 stop) bez překážek
Rozsah teplot	-20 °C až 60 °C (-4 °F až 140 °F)
Napájení	2 x AAA 1,5 V baterie

Poznámka
Doporučujeme používat s tímto produktem alkalické baterie pro delší používání a lithiové baterie při teplotách pod bodem mrazu.

OPATŘENÍ

• Nevystavujte jednotku nadměrné síle, nárazům, prachu, teplotě nebo vlhkosti.
• Nezakrývejte ventilační otvory žádnými předměty, jako jsou noviny, závěsy atd.
• Neponořujte jednotku do vody. Pokud na ni rozlijete tekutinu, okamžitě ji osušte měkkým hadříkem, který nepouští vlákna.
• Nečistěte jednotku abrazivními nebo korozivními materiály.
• Nezasahujte do vnitřních součástí jednotky. Tím zaniká záruka.
• Používejte pouze nové baterie. Nekombinujte nové a staré baterie.
• Obrázky zobrazené v této příručce se mohou lišit od skutečného zobrazení.
• Při likvidaci tohoto produktu zajistěte, aby byl sbírán odděleně pro speciální zpracování a ne jako běžný domovní odpad.
• Umístění tohoto produktu na určité druhy dřeva může vést k poškození jeho povrchové úpravy, za které společnost Oregon Scientific nenese odpovědnost. Informace naleznete v pokynech výrobce nábytku k péči o něj.
• Obsah této příručky nesmí být reprodukován bez svolení výrobce.
• Nevyhazujte staré baterie jako netříděný komunální odpad. Sběr takového odpadu odděleně pro speciální zpracování je nezbytný.
• Upozorňujeme, že některé jednotky jsou vybaveny bezpečnostním proužkem baterie. Před prvním použitím odstraňte proužek z prostoru pro baterie.

Poznámka
Technické specifikace tohoto produktu a obsah uživatelské příručky se mohou změnit bez předchozího upozornění.
