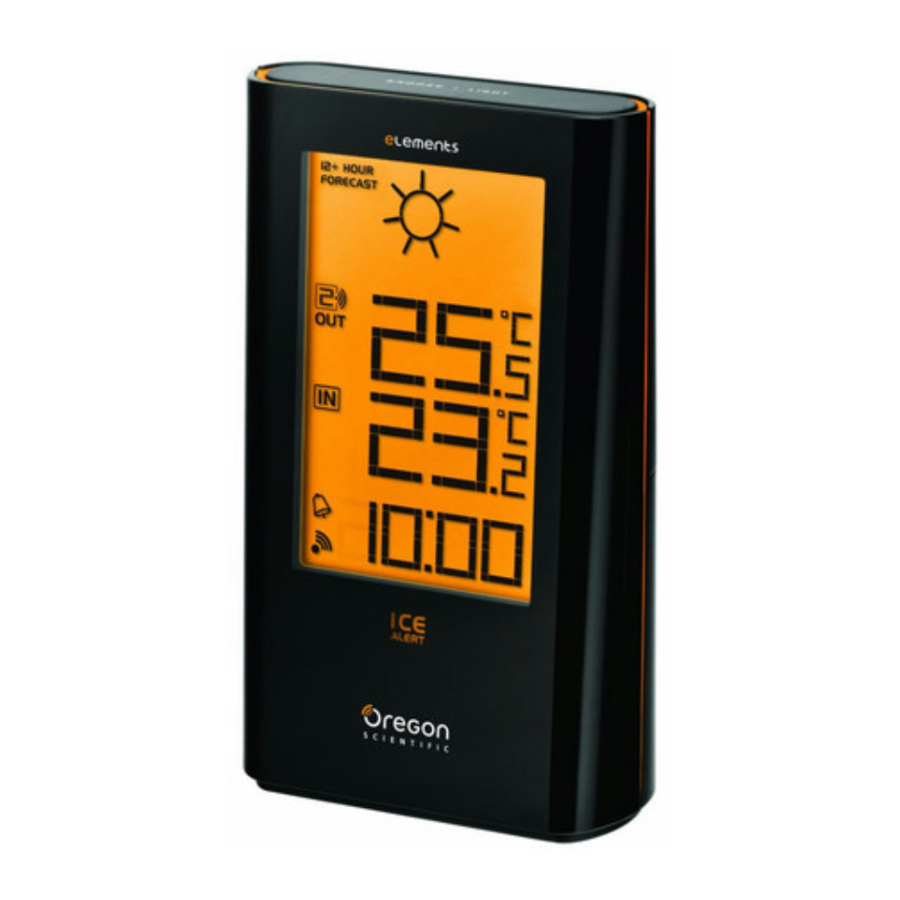

Oregon Scientific EW93 - Meteorologická stanica s rádiom riadeným budíkom - Manuál

ÚVOD

Prijímacia jednotka má prehľadný a ľahko čitateľný displej, ktorý zobrazuje vnútornú teplotu, čas, maximálne a minimálne teplotné záznamy za posledných 24 hodín, ikonu predpovede počasia, ako aj vonkajšiu teplotu meranú a prenášanú zo vzdialených senzorov. Je schopná prijímať a zobrazovať údaje až z 3 vzdialených senzorov.
Technológia 433 MHz znamená, že nie je potrebná žiadna inštalácia káblov a senzory môžete umiestniť do vzdialenosti 30 m od hlavnej (vnútornej) jednotky.
Tento produkt je navrhnutý tak, aby automaticky synchronizoval dátum a čas, keď je v dosahu signálu WWVB-60 z atómových hodín vo Fort Collins, Colorado.

PREHĽAD

PRIJÍMAČ

1. Tlačidlo SNOOZE/LIGHT (odložiť/svetlo):

• V normálnom režime času ho raz stlačte, aby ste zapli podsvietenie na 5 sekúnd.
• Stlačením stlmíte aktuálny alarm, keď zvoní, a vstúpite do režimu odloženia na 8 minút.

2. LCD displej:

• Zobrazuje ikonu predpovede počasia, vonkajšiu a vnútornú teplotu. Automaticky prepína čas a dátum v 5-sekundových intervaloch.

3. Indikátor upozornenia na námrazu:

• Bliká, keď je vonkajšia teplota medzi -2,0°C (28°F) a 3,0°C (37°F).

4. Tlačidlo +/CHANNEL (kanál):

• Raz ho stlačte na prepínanie medzi kanálmi 1, 2 a 3.
• Stlačte a podržte ho na 2 sekundy, aby ste automaticky zobrazili kanály. Opätovným stlačením ukončíte režim automatického zobrazovania.
• V režime nastavenia času ho stlačte na zvýšenie hodnôt nastavenia.

5. Tlačidlo SET CLOCK (nastaviť hodiny):

• V normálnom režime času ho raz stlačte, aby ste vstúpili do režimu nastavenia normálneho času.
• V režime nastavenia normálneho času ho stlačte na krokovanie položiek nastavenia. Stlačením a podržaním ukončíte režim nastavenia v ľubovoľnom kroku.

6. Tlačidlo /MIN.MAX.:

• Stlačením zobrazíte minimálne a maximálne teplotné záznamy za posledných 24 hodín.
• Stlačením a podržaním na 3 sekundy odstránite minimálne a maximálne teplotné záznamy.
• V režime nastavenia času ho stlačte na zníženie hodnôt nastavenia.

7. Tlačidlo SENSOR (senzor):

• Raz ho stlačte na vyhľadanie senzora.
• Počas obdobia príjmu ho stlačte a podržte na 3 sekundy, aby ste zastavili príjem.

8. Prepínač °C/°F:

• Posunutím prepínate medzi stupňami Celzia a Fahrenheita.

9. Tlačidlo ALARM ON/OFF (alarm zap/vyp):

• Raz ho stlačte na zapnutie podsvietenia a zobrazenie času budíka na 5 sekúnd.
• Opätovným stlačením zapnete/vypnete alarm.

10. Tlačidlo SET ALARM (nastaviť alarm):

• Raz ho stlačte na zapnutie podsvietenia na 5 sekúnd a opätovným stlačením vstúpite do režimu nastavenia času budíka.
• V režime nastavenia času budíka ho stlačte na krokovanie položiek nastavenia.

11. Tlačidlo RESET (reset):

• Stlačením vrátite všetky hodnoty na predvolené hodnoty.
• V prípade poruchy môže byť potrebné jednotku resetovať.

12. Tlačidlo RCC:

• V normálnom režime času ho raz stlačte na príjem signálu RC na testovanie príjmu.

13. PRIESTOR PRE BATÉRIE:

• Pojme 2 batérie veľkosti AA.

14. DVÍERKA BATÉRIE

LCD DISPLEJ

1. Ikona predpovede počasia
2. Signál senzora
3. Kanál
4. Indikátor slabej batérie
5. Minimálna a maximálna teplota
6. Čas a kalendár
7. Indikátor príjmu signálu
8. °C & °F
9. Vonkajšia teplota
10. Vnútorná teplota
11. Indikátor časového pásma

SENZOR

1. LED indikátor:

• Bliká, keď vzdialená jednotka prenáša údaj.

2. Držiak na montáž na stenu:

• Podopiera senzor na stene.

3. Tlačidlo RESET (reset):

• Stlačením reštartujete senzor a vrátite všetky hodnoty na predvolené hodnoty.

4. Prepínač CHANNEL (kanál):

• Priraďte senzor ku kanálu 1, 2 alebo 3.

5. PRIESTOR PRE BATÉRIE:

• Pojme 2 batérie veľkosti AAA.

6. DVÍERKA BATÉRIE

PRÍJEM SIGNÁLU SENZORA

OBSLUHA HLAVNEJ JEDNOTKY

1. Odstráňte dvierka batérie a vložte 2 nové batérie veľkosti AA podľa informácií o polarite vyznačených na priestore pre batérie.
2. Stlačením tlačidla "RESET" (reset) reštartujte hodiny.
3. Posunutím prepínača "°C/°F" vyberte medzi stupňami Celzia a Fahrenheita.
4. Zasuňte dvierka batérie späť.
5. Stlačením tlačidla "+/CHANNEL" (kanál) vyberte požadovaný kanál.

	Hlavná jednotka vyhľadáva senzor(y) (ikona bude blikať)
	Senzor(y) sa nedajú nájsť
	Senzor 1 bol nájdený (ikona sa zobrazí, ale nebude blikať)
a "--.-" (Oblasť vonkajšej teploty)	Senzor(y) sa nedajú nájsť po 15 minútach prevádzky hlavnej jednotky

Poznámka
Keď sa prijme signál senzora, na LCD displeji sa zobrazí ikona " ".

OBSLUHA SENZORA

1. Odstráňte dvierka batérie a posuňte prepínač "CHANNEL" (kanál) na CH 1. (Pri používaní ďalších senzorov sa uistite, že je každému senzoru priradené iné číslo CHANNEL (kanál).
2. Vložte 2 nové batérie AAA, pričom dbajte na polaritu (+/-).
3. Stlačte tlačidlo "RESET" (reset).
4. Zasuňte dvierka batérie späť.

Poznámka

• Umiestnite senzor na miesto mimo priameho slnečného žiarenia a dažďa.
• Neumiestňujte senzor viac ako 30 m od hlavnej (vnútornej) jednotky.
• Umiestnite senzor tak, aby smeroval k hlavnej (vnútornej) jednotke, čím sa minimalizujú prekážky, ako sú dvere, steny a nábytok.
• Umiestnite senzor na miesto s jasným výhľadom na oblohu, mimo kovových alebo elektronických predmetov.
• Umiestnite senzor bližšie k hlavnej jednotke počas chladných zimných mesiacov, pretože teploty pod bodom mrazu môžu ovplyvniť výkon batérie a prenos signálu.

Rozsah prenosu sa môže líšiť v závislosti od mnohých faktorov. Možno budete musieť experimentovať s rôznymi miestami, aby ste dosiahli najlepšie výsledky.
Štandardné alkalické batérie obsahujú značné množstvo vody. Z tohto dôvodu zamrznú pri nízkych teplotách približne -12°C (10°F). Lítiové batérie na jedno použitie majú oveľa nižší prah teploty s odhadovaným rozsahom zamŕzania pod -30°C (-22°F).
Bezdrôtové rozsahy môžu byť ovplyvnené rôznymi faktormi, ako sú extrémne nízke teploty. Extrémny chlad môže dočasne znížiť efektívny rozsah medzi senzorom a základňovou stanicou. Ak sa výkon jednotky zhorší v dôsledku nízkej teploty, jednotka obnoví správnu funkciu, keď teplota stúpne do normálneho teplotného rozsahu (t. j. nízke teploty nespôsobia trvalé poškodenie jednotky).

PRÍJEM RÁDIOM RIADENÉHO ČASOVÉHO SIGNÁLU

Čas a kalendár sú rádiom riadené. Aktuálny čas a kalendár sa automaticky synchronizujú so signálom atómových hodín z Fort Collins, Colorado. Pri prvom použití (po vložení batérií alebo stlačení tlačidla "RESET" (reset)) začnú hodiny vyhľadávať signál atómových hodín a ikona príjmu signálu bude blikať 5 minút.

INDIKÁTOR PRIJÍMANIA SIGNÁLU

Blikajúci segment vlny znamená, že sa prijímajú časové signály. Kvalita signálu sa dá rozdeliť do 3 typov:

Poznámka

1. Zariadenie automaticky vyhľadá časový signál o 2:00 (3:00 alebo 4:00 je tiež k dispozícii, ak sa signál neprijme o 2:00), 8:00, 14:00 a 20:00 každý deň.
2. Zariadenie vždy umiestnite mimo elektrických zariadení, ako sú televízory, počítače, telefóny atď.
3. Zabráňte umiestneniu zariadenia na alebo vedľa kovových dosiek.
4. Ak je to možné, umiestnite zariadenie vedľa okna. Príjem signálu je výrazne znížený, ak sa nachádza v uzavretých priestoroch, ako sú suterény alebo kovové budovy.
5. Nespúšťajte príjem v pohybujúcich sa vozidlách alebo vlakoch.

RUČNÉ NASTAVENIE ČASU A KALENDÁRA

Ak ste mimo dosahu rádiom riadeného senzora alebo ak nie je príjem dostupný, čas a kalendár je možné nastaviť manuálne. Hneď ako sa signál senzora znova prijme, hodiny sa automaticky synchronizujú s presným časom a kalendárom.

1. V normálnom režime času stlačte raz tlačidlo "SET CLOCK" (nastaviť hodiny) pre vstup do režimu nastavenia času.
2. Stlačením tlačidla "+/CHANNEL" (kanál) alebo "-/MIN.MAX." zmeňte nastavenia.
3. Stlačením tlačidla "SET CLOCK" (nastaviť hodiny) potvrďte. Poradie nastavenia je: 12/24-hodinový formát, čas, časové pásmo, rok, formát deň/mesiac, dátum.

4. Stlačením tlačidla "SET CLOCK" (nastaviť hodiny) uložte a ukončite režim nastavenia.

Poznámka

1. Počas obdobia nastavenia stlačte a podržte tlačidlo "+/ CHANNEL" (kanál) alebo "-/MIN.MAX." pre zrýchlenie zmeny nastavení.
2. Indikátory časového pásma sú skrátené nasledovne: P=Pacific, M=Mountain, C=Central, E=Eastern.

NASTAVENIE ČASU ALARMU

1. V normálnom režime času stlačte raz tlačidlo "SET ALARM" (nastaviť alarm) pre vstup do režimu nastavenia času alarmu.
2. Stlačením tlačidla "+/CHANNEL" (kanál) alebo "-/MIN.MAX." nastavte hodinu/minútu.
3. Stlačením tlačidla "SET ALARM" (nastaviť alarm) uložte a ukončite režim nastavenia. " " označuje, že alarm je ZAPNUTÝ.

Poznámka

1. Alarm sa automaticky zapne, keď nastavíte čas alarmu.
2. Počas obdobia nastavenia času alarmu stlačte a podržte tlačidlo "+/CHANNEL" (kanál) alebo "-/MIN.MAX." pre zrýchlenie zmeny nastavení.

POUŽÍVANIE FUNKCIE ALARMU

1. Postupujte podľa vyššie uvedených pokynov na nastavenie času alarmu.
2. V normálnom režime času stlačte raz tlačidlo "ALARM ON/OFF" (alarm zap/vyp) pre zobrazenie aktuálneho času alarmu.
3. Opätovným stlačením zapnete/vypnete alarm.

AKO VYPNÚŤ ALARM

1. Stlačením tlačidla "SNOOZE/LIGHT" (odložiť/svetlo) vypnete alarm na 8 minút. " " bude blikať.
2. Stlačením ktoréhokoľvek iného tlačidla vypnete alarm a znova ho aktivujete po 24 hodinách.
3. Ak do 120 sekúnd nestlačíte žiadne tlačidlo, alarm sa vypne a znova sa aktivuje po 24 hodinách.

ČÍTANIE ZÁZNAMOV VNÚTORNEJ A VONKAJŠEJ TEPLOTY

Posunutím prepínača "ºC/ºF" vyberte medzi stupňami Celzia a Fahrenheita.

Poznámka

1. Ak sa neprijímajú žiadne signály alebo je prenos rušený, na displeji sa zobrazí " ".
2. Vymeňte batérie, ak sú batérie takmer vybité, premiestnite senzor alebo hlavnú zobrazovaciu jednotku mimo elektronických zariadení, alebo stlačte tlačidlá resetovania na hlavnej zobrazovacej jednotke a senzore.

ZOBRAZENIE MINIMÁLNYCH A MAXIMÁLNYCH ZÁZNAMOV TEPLOTY

1. V normálnom režime stlačte dvakrát tlačidlo "-/MIN.MAX." pre zobrazenie minimálnych záznamov vnútornej a vonkajšej teploty za posledných 24 hodín.

2. Opätovným stlačením zobrazíte maximálne záznamy teploty.

3. Opätovným stlačením ukončíte.

Poznámka
Stlačte a podržte na 3 sekundy pre vymazanie minimálnych a maximálnych záznamov teploty.

INDIKÁTOR PREDPovedE POČASIA

Tento produkt predpovedá počasie na nasledujúcich 12 až 24 hodín v okruhu 30-50 km (19-31 míľ) s presnosťou 75%.

POUŽÍVANIE FUNKCIE UPOZORNENIA NA ĽAD

Ak je rozsah vonkajšej teploty -2,0ºC ~ 3,0ºC (28,4ºF ~ 37,4ºF), rozsvieti sa a bliká indikátor upozornenia na ľad.

VÝMENA BATÉRIE

Ak sa vedľa údaju o vonkajšej teplote rozsvieti ikona slabej batérie, vymeňte batériu senzora za 2 batérie AAA.
Ak sa vedľa údaju o vnútornej teplote rozsvieti ikona slabej batérie, vymeňte batériu senzora za 2 batérie AA.

Poznámka
Pozor! Použité zariadenie alebo batérie zlikvidujte ekologicky bezpečným spôsobom.

UMIESTNENIE HLAVNEJ JEDNOTKY A SENZORA

Pre senzor umiestnite skrutku na požadovanú stenu a zaveste senzor za zapustený otvor v zadnej časti alebo ho jednoducho položte na stôl.
Pre hlavnú jednotku ju môžete jednoducho položiť na stôl samostatne.

ŠPECIFIKÁCIE

TYP	POPIS
HLAVNÁ JEDNOTKA
D x Š x V	81 x 38 x 137 mm (3,19 x 1,5 x 5,39 palca)
Hmotnosť	198g
Frekvencia signálu	433 MHz
Rozsah teplôt	-5°C až 50°C (23°F až 122°F)
Rozlíšenie teploty	0,1°C (0,2°F)
Rozsah teploty upozornenia na ľad	3°C až -2°C (37°F až 28°F)
Napájanie	2 x AA 1,5V batérie
DIAĽKOVÁ JEDNOTKA (EW-99)
D x Š x V	58 x 23 x 100 mm (2,28 x 0,9 x 3,94 palca)
Hmotnosť	52g
Frekvencia signálu	433 MHz
Počet kanálov	3
Dosah prenosu	30 m (98 stôp) bez prekážok
Rozsah teplôt	-20°C až 60°C (-4°F až 140°F)
Napájanie	2 x AAA 1,5V batérie

Poznámka
Odporúčame, aby ste s týmto produktom používali alkalické batérie pre dlhšie používanie a lítiové batérie pri teplotách pod bodom mrazu.

BEZPEČNOSTNÉ OPATRENIA

• Nevystavujte zariadenie nadmernej sile, otrasom, prachu, teplote alebo vlhkosti.
• Nezakrývajte vetracie otvory žiadnymi predmetmi, ako sú noviny, závesy atď.
• Neponárajte zariadenie do vody. Ak naň vylejete tekutinu, okamžite ho utrite mäkkou handričkou, ktorá nepúšťa vlákna.
• Nečistite zariadenie abrazívnymi alebo korozívnymi materiálmi.
• Nezasahujte do vnútorných komponentov zariadenia. Týmto stratíte platnosť záruky.
• Používajte iba nové batérie. Nekombinujte nové a staré batérie.
• Obrázky zobrazené v tomto návode sa môžu líšiť od skutočného zobrazenia.
• Pri likvidácii tohto produktu zabezpečte, aby bol zbieraný oddelene na špeciálne spracovanie a nie ako bežný domový odpad.
• Umiestnenie tohto produktu na určité druhy dreva môže spôsobiť poškodenie jeho povrchovej úpravy, za ktoré spoločnosť Oregon Scientific nenesie zodpovednosť. Informácie nájdete v pokynoch na starostlivosť od výrobcu nábytku.
• Obsah tohto návodu sa nesmie reprodukovať bez povolenia výrobcu.
• Nelikvidujte staré batérie ako netriedený komunálny odpad. Zber takéhoto odpadu oddelene na špeciálne spracovanie je nevyhnutný.
• Upozorňujeme, že niektoré zariadenia sú vybavené bezpečnostným pásikom batérie. Pred prvým použitím odstráňte pásik z priestoru pre batérie.

Poznámka
Technické špecifikácie tohto produktu a obsah používateľskej príručky sa môžu zmeniť bez predchádzajúceho upozornenia.
