Oregon Scientific EW93 - ilmajaam raadio teel juhitava äratuskella kasutusjuhendiga

SISSEJUHATUS

Vastuvõtjal on selge ja kergesti loetav ekraan, mis näitab sisetemperatuuri, kellaaega, maksimaalseid ja minimaalseid temperatuurirekordeid viimase 24 tunni jooksul, ilmateate ikooni, samuti välistemperatuuri, mida mõõdetakse ja edastatakse kauganduritelt. See suudab vastu võtta ja kuvada näite kuni 3 kaugandurilt.
433 MHz tehnoloogia tähendab, et juhtmeid pole vaja paigaldada ja saate andurid paigutada põhiseadmest (siseruumides) 30 m (100 jala) raadiusesse.
See toode on loodud sünkroonima oma kuupäeva ja kellaaega automaatselt, kui see on Colorado osariigis Fort Collinsi aatomikella WWVB-60 signaali levialas.

ÜLEVAADE

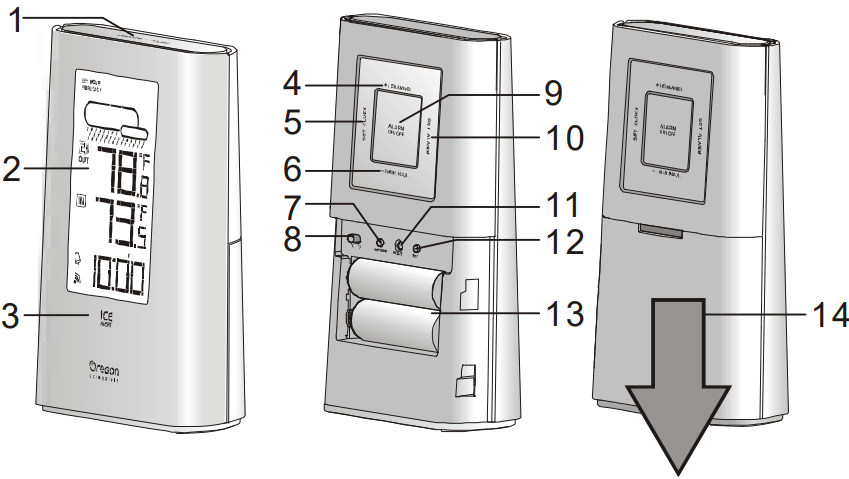

VASTUVÕTJA

1. SNOOZE/LIGHT (edasilükkamine/valgus) nupp:

• Tavalises kellaaja režiimis vajutage seda üks kord, et lülitada taustvalgustus sisse 5 sekundiks.
• Vajutage seda, et vaigistada praegune äratus, kui see heliseb, ja lülituda 8 minutiks edasilükkamise režiimi.

2. LCD-ekraan:

• Kuvab ilmateate ikooni, välis- ja sisetemperatuuri. Lülitab automaatselt kellaaja ja kuupäeva 5-sekundiliste intervallidega.

3. Jäätise hoiatusindikaator:

• Vilgub, kui välistemperatuur on vahemikus -2,0 °C (28 °F) kuni 3,0 °C (37 °F).

4. +/CHANNEL (kanal) nupp:

• Vajutage seda üks kord, et lülituda kanalite 1, 2 ja 3 vahel.
• Vajutage seda ja hoidke seda 2 sekundit all, et vaadata kanaleid automaatselt. Vajutage seda uuesti, et väljuda automaatsest kuvamisrežiimist.
• Kellaaja seadistamise režiimis vajutage seda, et suurendada seadistusväärtusi.

5. SET CLOCK (kella seadistamine) nupp:

• Tavalises kellaaja režiimis vajutage seda üks kord, et siseneda tavalisse kellaaja seadistamise režiimi.
• Tavalises kellaaja seadistamise režiimis vajutage seda, et liikuda seadistusüksuste vahel. Vajutage seda ja hoidke seda all, et väljuda seadistamise režiimist igal sammul.

6. /MIN.MAX. nupp:

• Vajutage seda, et kuvada minimaalseid ja maksimaalseid temperatuurirekordeid viimase 24 tunni jooksul.
• Vajutage seda ja hoidke seda 3 sekundit all, et kustutada minimaalsed ja maksimaalsed temperatuurirekordid.
• Kellaaja seadistamise režiimis vajutage seda, et vähendada seadistusväärtusi.

7. SENSOR (andur) nupp:

• Vajutage seda üks kord, et otsida andurit.
• Vastuvõtuperioodil vajutage seda ja hoidke seda 3 sekundit all, et vastuvõtt peatada.

8. °C/°F liuglüliti:

• Libistage seda, et lülituda Celsiuse ja Fahrenheiti vahel.

9. ALARM ON/OFF (äratus sisse/välja) nupp:

• Vajutage seda üks kord, et lülitada taustvalgustus sisse ja kuvada äratusaeg 5 sekundiks.
• Vajutage seda uuesti, et äratus sisse/välja lülitada.

10. SET ALARM (äratuse seadistamine) nupp:

• Vajutage seda üks kord, et lülitada taustvalgustus sisse 5 sekundiks, ja vajutage seda uuesti, et siseneda äratusaja seadistamise režiimi.
• Äratusaja seadistamise režiimis vajutage seda, et liikuda seadistusüksuste vahel.

11. RESET (lähtestamine) nupp:

• Vajutage seda, et taastada kõik väärtused vaikeväärtusteks.
• Rikke korral võib olla vaja seade lähtestada.

12. RCC nupp:

• Tavalises kellaaja režiimis vajutage seda üks kord, et vastu võtta RC signaali vastuvõtu testimiseks.

13. PATAREIPESA:

• Mahutab 2 AA suurusega patareid.

14. PATAREILUUK

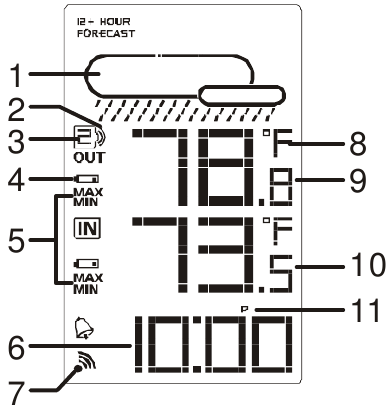

LCD-EKRAAN

1. Ilmateate ikoon
2. Anduri signaal
3. Kanal
4. Tühja patarei indikaator
5. Minimaalne ja maksimaalne temperatuur
6. Kellaaeg ja kalender
7. Signaali vastuvõtu indikaator
8. °C ja °F
9. Välistemperatuur
10. Sisetemperatuur
11. Ajavööndi indikaator

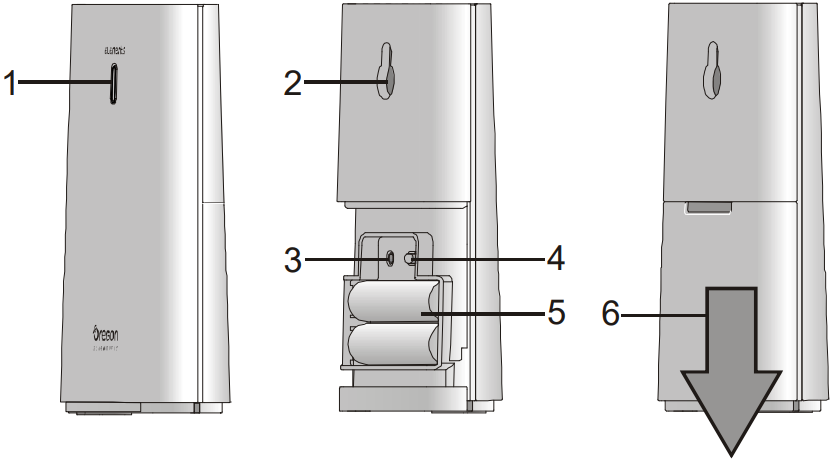

ANDUR

1. LED-indikaator:

• Vilgub, kui kaugseade edastab näitu.

2. Seinale kinnitatav hoidik:

• Toetab andurit seinal.

3. RESET (lähtestamine) nupp:

• Vajutage seda, et andur taaskäivitada ja taastada kõik väärtused vaikeväärtusteks.

4. CHANNEL (kanal) liuglüliti:

• Määrake andur kanalile 1, 2 või 3.

5. PATAREIPESA:

• Mahutab 2 AAA suurusega patareid.

6. PATAREILUUK

ANDURISIGNAALI VASTUVÕTT

PEASEADME KASUTAMINE

1. Eemaldage patareiluuk ja sisestage 2 uut AA suurusega patareid vastavalt patareipesal märgitud polaarsuse teabele.
2. Vajutage kella taaskäivitamiseks nuppu "RESET" (lähtestamine).
3. Libistage lülitit "°C/°F", et valida Celsiuse ja Fahrenheiti vahel.
4. Libistage patareiluuk tagasi.
5. Vajutage soovitud kanali valimiseks nuppu "+/CHANNEL" (kanal).

	Peaseade otsib andurit (andureid) (ikoon vilgub)
	Andurit (andureid) ei leita
	Andur 1 on leitud (ikoon kuvatakse, kuid ei vilgu)
ja "--.-" (välistemperatuuri ala)	Andurit (andureid) ei leita pärast peaseadme 15-minutilist kasutamist

Märkus
Kui andurisignaal on vastu võetud, kuvatakse LCD-ekraanil ikoon " ".

ANDURI KASUTAMINE

1. Eemaldage patareiluuk ja libistage lüliti "CHANNEL" (kanal) asendisse CH 1. (Kui kasutate täiendavaid andureid, veenduge, et igale andurile on määratud erinev CHANNEL (kanali) number.
2. Sisestage 2 uut AAA patareid, sobitades polaarsused (+/-).
3. Vajutage nuppu "RESET" (lähtestamine).
4. Libistage patareiluuk tagasi.

Märkus

• Asetage andur kohta, mis on kaitstud otsese päikesevalguse ja vihma eest.
• Ärge asetage andurit peaseadmest (siseruumides) kaugemale kui 30 m (100 jalga).
• Asetage andur nii, et see oleks suunatud peaseadmele (siseruumides), minimeerides takistusi, nagu uksed, seinad ja mööbel.
• Asetage andur kohta, kust avaneb selge vaade taevale, eemal metallist või elektroonilistest esemetest.
• Asetage andur külmadel talvekuudel peaseadmele lähemale, kuna külmumistemperatuur võib mõjutada patarei jõudlust ja signaali edastamist.

Edastusulatus võib varieeruda sõltuvalt paljudest teguritest. Parimate tulemuste saamiseks võib olla vaja katsetada erinevate asukohtadega.
Standardsed leelispatareid sisaldavad märkimisväärses koguses vett. Seetõttu külmuvad need madalatel temperatuuridel umbes -12 °C (10 °F). Ühekordselt kasutatavatel liitiumpatareidel on temperatuuri suhtes palju madalam lävi, hinnanguline külmumisvahemik on alla -30 °C (-22 °F).
Traadita ühenduse ulatust võivad mõjutada mitmesugused tegurid, näiteks äärmiselt külmad temperatuurid. Äärmuslik külm võib ajutiselt vähendada anduri ja tugijaama vahelist efektiivset ulatust. Kui seadme jõudlus halveneb madala temperatuuri tõttu, jätkab seade nõuetekohast toimimist, kui temperatuur tõuseb normaalsesse temperatuurivahemikku (st madal temperatuur ei põhjusta seadmele püsivaid kahjustusi).

RAADIO TEEL JUHITAVA KELLAAJA SIGNAALI VASTUVÕTT

Kellaaeg ja kalender on raadio teel juhitavad. Praegune kellaaeg ja kalender sünkroonitakse automaatselt Colorado osariigis Fort Collinsi aatomikella signaaliga. Esmakordsel kasutamisel (pärast patareide sisestamist või nupu "RESET" (lähtestamine) vajutamist) hakkab kell otsima aatomikella signaali ja signaali vastuvõtu ikoon vilgub 5 minutit.

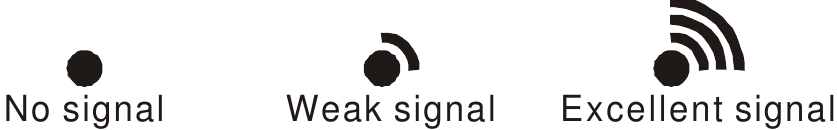

SIGNAALI VASTUVÕTU NÄIDIK

Lainesegmendi vilkumine tähendab, et ajasignaale võetakse vastu. Signaali kvaliteeti saab liigitada 3 tüüpi:

Märkus

1. Seade otsib ajasignaali automaatselt kell 2:00 (saadaval on ka kell 3:00 või 4:00, kui signaali ei võeta vastu kell 2:00), 8:00, 14:00 ja 20:00 iga päev.
2. Asetage seade alati eemale elektriseadmetest, nagu telerid, arvutid, telefonid jne.
3. Vältige seadme asetamist metallplaatidele või nende kõrvale.
4. Võimalusel asetage seade akna kõrvale. Signaali vastuvõtt on oluliselt vähenenud, kui seade asub suletud alades, nagu keldrid või metallkonstruktsiooniga hooned.
5. Ärge alustage vastuvõttu liikuvates sõidukites või rongides.

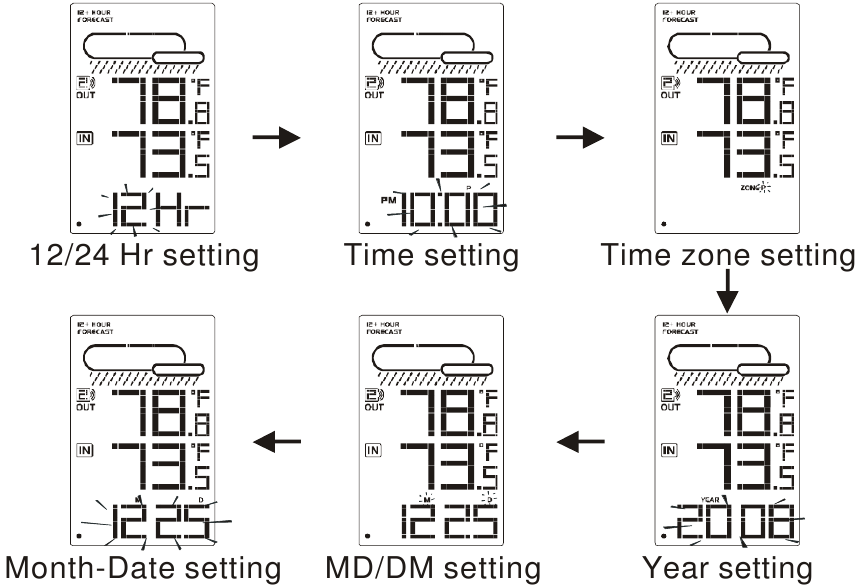

KELLAJA KALENDRI KÄSITSI SEADISTAMINE

Kui te ei ole raadio teel juhitava sensori levialas või kui vastuvõtt ei ole võimalik, saab kellaaega ja kalendrit käsitsi seadistada. Niipea kui sensori signaal on uuesti vastu võetud, sünkroonitakse kell automaatselt täpse kellaaja ja kalendriga.

1. Normaalses režiimis vajutage üks kord klahvi "SET CLOCK" (kella seadistamine), et siseneda kellaaja seadistamise režiimi.
2. Seadete muutmiseks vajutage klahvi "+/CHANNEL" (+/kanal) või "-/MIN.MAX." (-/min.max).
3. Vajutage kinnitamiseks "SET CLOCK" (kella seadistamine). Seadistamise järjekord on: 12/24-tunni formaat, kellaaeg, ajavööndi nihe, aasta, päeva/kuu formaat, kuupäev.

4. Seadistamise režiimist salvestamiseks ja väljumiseks vajutage klahvi "SET CLOCK" (kella seadistamine).

Märkus

1. Seadistamise ajal vajutage ja hoidke all klahvi "+/ CHANNEL" (+/kanal) või "-/MIN.MAX." (-/min.max), et kiirendada seadete muutmist.
2. Ajavööndite näidikud on lühendatud järgmiselt: P=Pacific, M=Mountain, C=Central, E=Eastern.

ÄRATUSE KELLAAJA SEADISTAMINE

1. Normaalses režiimis vajutage üks kord klahvi "SET ALARM" (äratuse seadistamine), et siseneda äratuse kellaaja seadistamise režiimi.
2. Tunni/minuti seadistamiseks vajutage klahvi "+/CHANNEL" (+/kanal) või "-/MIN.MAX." (-/min.max).
3. Seadistamise režiimist salvestamiseks ja väljumiseks vajutage klahvi "SET ALARM" (äratuse seadistamine). " " näitab, et äratus on SEES.

Märkus

1. Äratus lülitatakse automaatselt sisse, kui seadistate äratuse kellaaja.
2. Äratuse kellaaja seadistamise ajal vajutage ja hoidke all klahvi "+/CHANNEL" (+/kanal) või "-/MIN.MAX." (-/min.max), et kiirendada seadete muutmist.

ÄRATUSE FUNKTSIOONI KASUTAMINE

1. Äratuse kellaaja seadistamiseks järgige ülaltoodud juhiseid.
2. Normaalses režiimis vajutage üks kord klahvi "ALARM ON/OFF" (äratus sees/väljas), et kuvada praegune äratuse kellaaeg.
3. Vajutage seda uuesti, et lülitada äratus SEES/VÄLJA.

ÄRATUSE VAIKSEKS MUUTMINE

1. Vajutage "SNOOZE/LIGHT" (edasilükkamine/valgus), et vaigistada äratus 8 minutiks. " " vilgub.
2. Vajutage mis tahes muud klahvi, et lülitada äratus välja ja aktiveerida see uuesti 24 tunni pärast.
3. Kui 120 sekundi jooksul ei vajutata ühtegi klahvi, lülitatakse äratus välja ja aktiveeritakse see uuesti 24 tunni pärast.

SISE- JA VÄLISTEMPERATUURI NÄITUDE LUGEMINE

Celsiuse ja Fahrenheiti vahel valimiseks libistage lülitit "ºC/ºF".

Märkus

1. Kui signaale ei võeta vastu või edastamist segatakse, kuvatakse ekraanil " ".
2. Vahetage patareid välja, kui patareid on tühjad, viige sensor või põhiekraan eemale elektroonikaseadmetest või vajutage põhiekraanil ja sensoril lähtestamisnuppe.

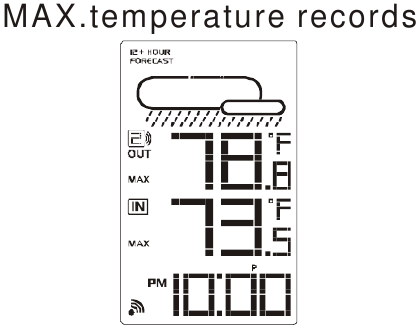

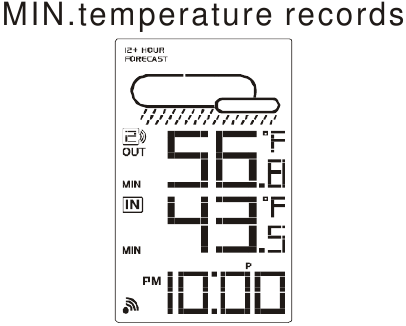

MINIMAALSETE JA MAKSIMAALSETE TEMPERATUURINÄITUDE VAATAMINE

1. Normaalses režiimis vajutage kaks korda klahvi "-/MIN.MAX." (-/min.max), et kuvada viimase 24 tunni minimaalsed sise- ja välistemperatuuri näidud.

2. Maksimaalsete temperatuurinäitude kuvamiseks vajutage seda uuesti.

3. Väljumiseks vajutage seda uuesti.

Märkus
Minimaalsete ja maksimaalsete temperatuurinäitude kustutamiseks vajutage ja hoidke seda 3 sekundit all.

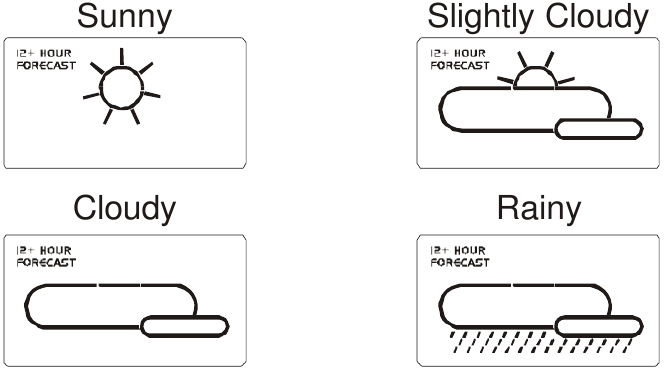

ILMAENNUSTUSE NÄIDIK

See toode ennustab järgmise 12–24 tunni ilma 30–50 km (19–31 miili) raadiuses 75% täpsusega.

JÄÄHOIATUSE FUNKTSIOONI KASUTAMINE

Kui välistemperatuur on vahemikus -2,0ºC ~ 3,0ºC (28,4ºF ~ 37,4ºF), lülitatakse jäähoiatuse indikaator sisse ja see vilgub.

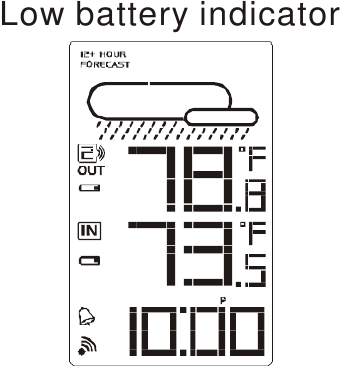

PATAREIDE VAHETAMINE

Kui välistemperatuuri näidu kõrval süttib tühja patarei ikoon, vahetage sensori patarei 2 AAA patarei vastu.
Kui sisetemperatuuri näidu kõrval süttib tühja patarei ikoon, vahetage sensori patarei 2 AA patarei vastu.

Märkus
Tähelepanu! Palun kõrvaldage kasutatud seade või patareid keskkonnasõbralikul viisil.

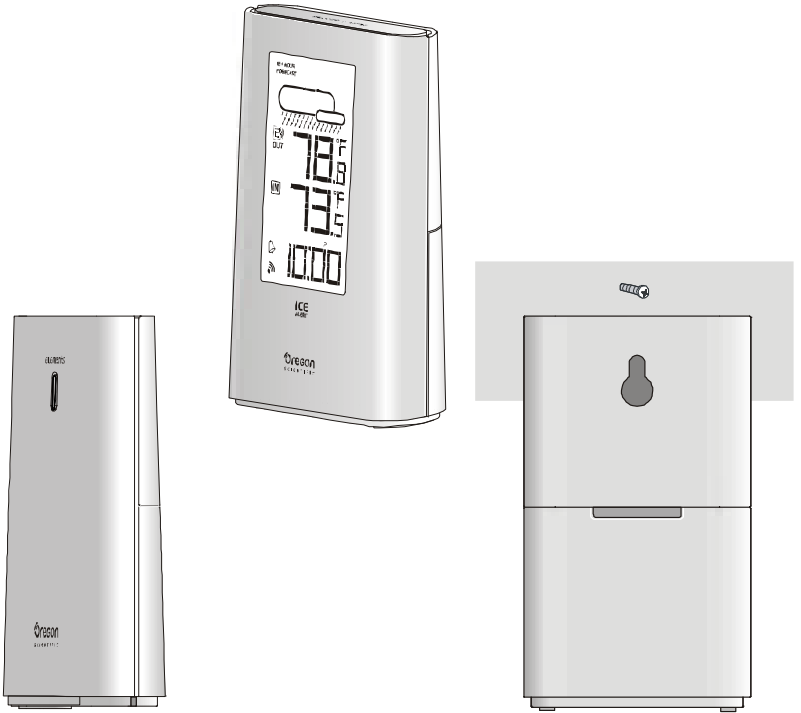

PÕHISEADME JA ANDURI PAIGUTAMINE

Anduri jaoks asetage kruvi soovitud seinale ja riputage andur selle tagaküljel asuva süvistatud augu abil või asetage see lihtsalt töölauale.
Põhiseadme saate lihtsalt lauale asetada.

TEHNILISED ANDMED

TÜÜP	KIRJELDUS
PÕHISEADE
P x L x K	81 x 38 x 137 mm (3,19 x 1,5 x 5,39 tolli)
Kaal	198g
Signaali sagedus	433 MHz
Temperatuuri vahemik	-5°C kuni 50°C (23°F kuni 122°F)
Temperatuuri täpsus	0,1°C (0,2°F)
Jäähoiatuse temperatuuri vahemik	3°C kuni -2°C (37°F kuni 28°F)
Toide	2 x AA 1,5 V patareid
KAUGSEADE (EW-99)
P x L x K	58 x 23 x 100 mm (2,28 x 0,9 x 3,94 tolli)
Kaal	52g
Signaali sagedus	433 MHz
Kanalite arv	3
Edastusulatus	30 m (98 jalga) takistusteta
Temperatuuri vahemik	-20°C kuni 60°C (-4°F kuni 140°F)
Toide	2 x AAA 1,5 V patareid

Märkus
Soovitame selle tootega kasutada leelispatareisid pikema kasutusea tagamiseks ja liitiumpatareisid temperatuuridel alla nulli.

ETTEVAATUSABINÕUD

• Ärge rakendage seadmele liigset jõudu, lööke, tolmu, temperatuuri ega niiskust.
• Ärge katke ventilatsiooniavasid esemetega, nagu ajalehed, kardinad jne.
• Ärge kastke seadet vette. Kui vedelikku peaks maha valguma, kuivatage see kohe pehme, kiuvaba lapiga.
• Ärge puhastage seadet abrasiivsete või söövitavate materjalidega.
• Ärge muutke seadme sisemisi komponente. See muudab garantii kehtetuks.
• Kasutage ainult uusi patareisid. Ärge segage uusi ja vanu patareisid.
• Selles juhendis näidatud pildid võivad tegelikust ekraanist erineda.
• Selle toote utiliseerimisel veenduge, et see kogutakse eraldi spetsiaalseks käitlemiseks ja mitte tavalise olmejäätmena.
• Selle toote paigutamine teatud tüüpi puidule võib kahjustada selle viimistlust, mille eest Oregon Scientific ei vastuta. Teabe saamiseks tutvuge mööblitootja hooldusjuhistega.
• Selle juhendi sisu ei tohi ilma tootja loata reprodutseerida.
• Ärge visake vanu patareisid sorteerimata olmejäätmete hulka. Selliste jäätmete eraldi kogumine spetsiaalseks käitlemiseks on vajalik.
• Pange tähele, et mõned seadmed on varustatud aku turvaribaga. Enne esmakordset kasutamist eemaldage riba patareipesa küljest.

Märkus
Selle toote tehnilisi andmeid ja kasutusjuhendi sisu võidakse ette teatamata muuta.
