Oregon Scientific BAR208S/BAR208SA - värvilise LCD ekraaniga täiustatud ilmajaama kasutusjuhend

Sisu

ÜLEVAADE

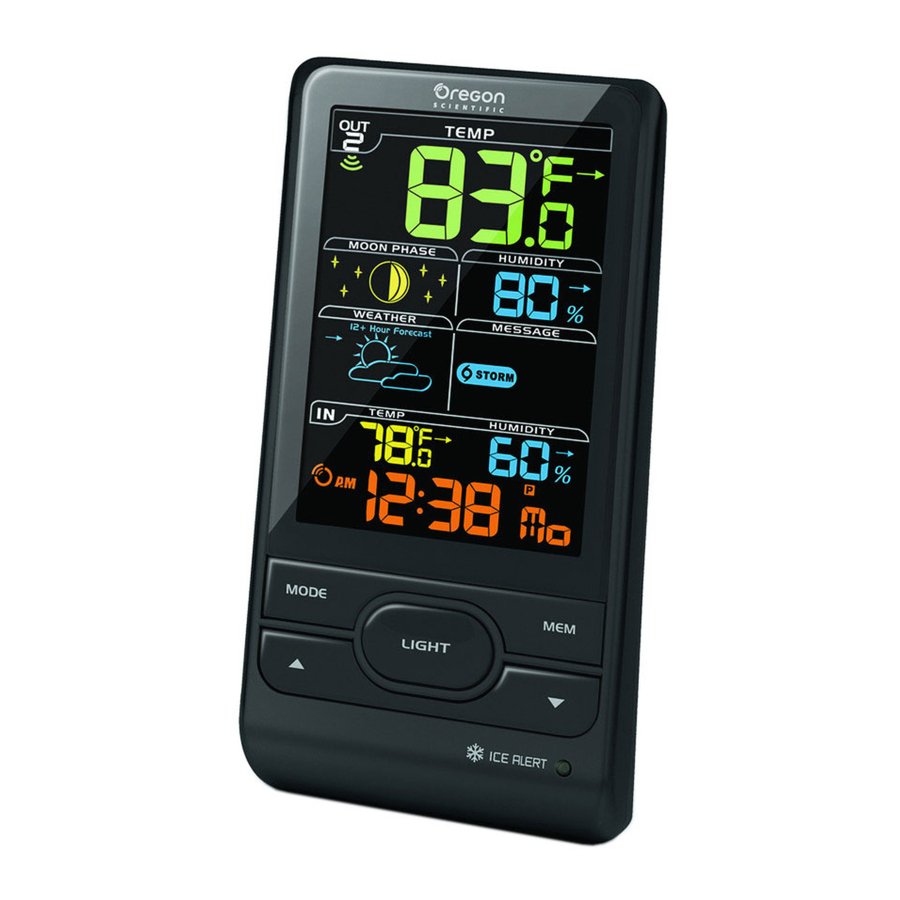

ESIVAADE

ÜLEVAADE - Esivaade

  1. Kaugsensori vastuvõtu indikaator
  2. Kuu faasi näit
  3. Ilmaennustus
  4. Sisetemperatuur koos temperatuuri trendiga
  5. Kella signaali vastuvõtu indikaator
  6. MODE (REŽIIM): Sätete / kuva muutmine
  7. / : Sätete suurendamine / vähendamine; kella vastuvõtu signaali aktiveerimine / deaktiveerimine
  8. Välistemperatuur koos temperatuuri trendiga
  9. Välisõhuniiskus koos niiskuse trendiga
  10. Ilmahoiatuse teade
  11. Siseõhuniiskus koos niiskuse trendiga
  12. Kell koos nädalapäevaga
  13. MEM (MÄLU): Praeguse, maksimaalse ja minimaalse temperatuuri / niiskuse vaatamine
  14. LIGHT (VALGUS): Taustavalguse aktiveerimine 5 sekundiks
  15. Jäätise hoiatus LED-indikaator

TAGAVAADE

ÜLEVAADE - TAGAVAADE

  1. °C / °F: Temperatuuriühiku valimine
  2. EU / UK: Lähima raadiosignaali valimine
  3. RESET (TAASTA): Seadme vaikesätetele taastamine
  4. Vahelduvvooluadapteri pesa

KAUGSENSOR

ÜLEVAADE - KAUGSENSOR

  1. LED-oleku indikaator
  2. Seinakinnitusava
  3. Patareipesa
  4. RESET (TAASTA) auk
  5. CHANNEL (KANAL) lüliti

ALUSTAMINE

PATAREIDE SISESTAMINE

  1. Eemaldage patareipesa.
  2. Sisestage patareid, jälgides polaarsust.
  3. Pärast iga patarei vahetust vajutage RESET (TAASTA).
ASUKOHT TÄHENDUS
Kella / äratuse ja sisetemperatuuri ala Põhiseadme patareid on tühjad
Välistemperatuuri ala Sensori patareid on tühjad

VAHELDUVVOOLUADAPTERI ÜHENDAMINE

Ühendage kaasasolev toiteadapter toitepesaga ja seejärel ühendage see tavalise vahelduvvoolu pistikupesaga.

MÄRKUS

  • Patareid on mõeldud ainult varundamiseks. Ühendage seade alati toiteallikaga vahelduv-/alalisvooluadapteri kaudu.
  • Veenduge, et adapter ei oleks takistatud ja oleks seadmele kergesti ligipääsetav.
  • Põhijaama ja adapterit ei tohiks kokku puutuda niiskusega. Põhijaamale ja adapterile ei tohiks asetada vedelikuga täidetud esemeid, näiteks vaase.
  • Toite täielikuks katkestamiseks eemaldage adapter vooluvõrgust.

KAUGSENSOR

Põhiseade saab koguda andmeid kuni 3 sensorilt.
Sensori seadistamiseks:

  1. Avage patareipesa.
  2. Valige kanal ja vajutage RESET (TAASTA).
  3. Sulgege patareipesa luuk.
  4. Asetage sensor põhiseadmest 30 m (98 jala) raadiusesse, kasutades lauajalga või seinakinnitust.

KAUGSENSORI paigutus
NÄPUNÄIDE
Ideaalne koht sensori jaoks oleks mis tahes koht maja välisküljel, mitte kõrgemal kui 5 jalga, mis võib kaitsta seda otsese päikesevalguse või niiskete tingimuste eest, et saada täpne näit.

MÄRKUS
Kasutage pikema kasutusea tagamiseks leelispatareisid ja tarbijaklassi liitiumpatareisid temperatuuridel alla külmumistemperatuuri.

SENSORI ANDMESIDE

Sensori otsimiseks:
Vajutage ja hoidke all + MODE (REŽIIM).
Kaugsensori ala sensori vastuvõtu ikoon näitab olekut:

IKOON KIRJELDUS
Põhiseade otsib sensor(eid)
Kanal on leitud.
Sensorit ei leita.

NÄPUNÄIDE
Edastusulatus võib varieeruda sõltuvalt paljudest teguritest. Parimate tulemuste saamiseks peate võib-olla katsetama erinevate asukohtadega.

KELL

KELLA VASTUVÕTT

See toode on loodud sünkroonima oma kella automaatselt kella signaaliga.
Signaali vastuvõtmiseks libistage EU / UK.

  • EU: DCF-77 signaal: 1500 km (932 miili) raadiuses Frankfurdist, Saksamaalt.
  • UK: MSF-60 signaal: 1500 km (932 miili) raadiuses Anthornist, Inglismaalt

Signaali vastuvõtu lubamiseks / keelamiseks:
Signaali vastuvõtu lubamiseks vajutage ja hoidke all või signaali vastuvõtu keelamiseks .

MÄRKUS
Vastuvõtt võtab aega 2-10 minutit. Kui signaal on nõrk, võib kehtiva signaali saamiseks kuluda kuni 24 tundi. Kui signaali vastuvõtt ei õnnestu, asetage seade akna kõrvale, vajutage ja hoidke all , et sundida uut signaaliotsingut.

Kella signaali vastuvõtu indikaator:

TUGEV SIGNAAL NÕRK SIGNAAL SIGNAAL PUUDUB

KELLA KÄSITSI SEADISTAMINE

Kella käsitsi seadistamiseks keelake esmalt signaali vastuvõtt.

  1. Vajutage ja hoidke all MODE (REŽIIM).
  2. Sätete muutmiseks vajutage või .
  3. Kinnitamiseks vajutage MODE (REŽIIM).
  4. Sätete järjekord on: ajavöönd, 12/24 tunni formaat, tund, minut, aasta, kalendrirežiim (päev – kuu / kuu – päev), kuu, päev ja keel.

Ajavööndi nihe seab kella +/- 23 tundi vastuvõetud kella signaali ajast.

MÄRKUS
Keelevalikud on inglise (E), saksa (D), prantsuse (F), itaalia (I) ja hispaania (S).

Kuvarežiimi valimiseks:
Kella koos sekunditega / nädalapäeva / kalendri / kuu faasi vahel valimiseks vajutage MODE (REŽIIM).

ILMAENNUSTUS

See toode ennustab järgmise 12 kuni 24 tunni ilma 30-50 km (19-31 miili) raadiuses 75% täpsusega.

Päikeseline
Osaliselt pilves
Pilves
Vihmane
Lumine

ILMATEATE HOIATUS

Ilmateate hoiatussõnumid annavad märku tõenäolistest asjaoludest, mis võivad ilmneda ilmajaama arvutuste põhjal. Hoiatuste tähendused on illustreeritud allpool:

Hoiatus Tähendus
Kõrgete temperatuuride oht
Suurte tuulekiiruste oht
Tormi oht
Uduste olude oht
Jäiste olude oht

TEMPERATUUR JA NIISKUS

Temperatuuriühiku vahetamiseks:
Vajutage °C / °F.

Andurite vahel automaatseks skaneerimiseks:
Vajutage ja hoidke all + MEM, et kuvada iga anduri andmeid 3 sekundi jooksul.
Lõpetamiseks vajutage .

Valitud anduri praeguste, minimaalsete ja maksimaalsete näitude vahel vahetamiseks:
Vajutage korduvalt MEM.

Näitude kustutamiseks:
Vajutage ja hoidke all MEM.

JÄÄHOIATUS

Kui kanali 1 andur langeb vahemikku 3°C kuni -2°C (37°F kuni 28°F), vilgub LED-indikaator ja lakkab vilkumast, kui temperatuur on sellest vahemikust väljas.

Temperatuuri, niiskuse ja õhurõhu trendiikoonid põhinevad hiljutistel andurinäitudel.

TÕUS STABIILNE LANGUS

KUUFAAS

Kuufaasi režiimis vajutage või , et skaneerida läbi aastate (2001 kuni 2099).

Noorkuu Täiskuu
Kasvav poolkuu Kahanemise veerand
Esimene veerand Viimane veerand
Kasvav kühmkuu Kahanev poolkuu

MÄRKUS
Täheikoonid kuufaasi ümber kuvatakse kella 18-st õhtul kuni kella 6-ni järgmisel hommikul.

TAUSTAVALGUS

Taustavalguse aktiveerimiseks 5 sekundiks vajutage LIGHT (valgus).

LÄHTESTAMINE

Vaikeseadete taastamiseks vajutage RESET (lähtesta).

ETTEVAATUSABINÕUD

  • Ärge rakendage seadmele liigset jõudu, põrutusi, tolmu, temperatuuri ega niiskust.
  • Ärge katke ventilatsiooniavasid kinni esemetega, nagu ajalehed, kardinad jne.
  • Ärge kastke seadet vette. Kui vedelikku peaks maha voolama, kuivatage see kohe pehme, kiuvaba lapiga.
  • Ärge puhastage seadet abrasiivsete või söövitavate materjalidega.
  • Ärge muutke seadme sisemisi komponente. See muudab garantii kehtetuks.
  • Kasutage ainult värskeid patareisid. Ärge segage uusi ja vanu patareisid.
  • Selles juhendis näidatud pildid võivad tegelikust ekraanist erineda.
  • Selle toote utiliseerimisel veenduge, et see kogutakse eraldi spetsiaalseks käitlemiseks.
  • Selle toote paigutamine teatud tüüpi puidule võib kahjustada selle viimistlust, mille eest Oregon Scientific ei vastuta. Teabe saamiseks tutvuge mööblitootja hooldusjuhistega.
  • Selle juhendi sisu ei tohi ilma tootja loata reprodutseerida.
  • Ärge visake vanu patareisid sorteerimata olmejäätmete hulka. Selliste jäätmete eraldi kogumine spetsiaalseks käitlemiseks on vajalik.
  • Pange tähele, et mõned seadmed on varustatud patarei turvaribaga. Enne esimest kasutamist eemaldage riba patareipesast.

MÄRKUS
Selle toote tehnilisi andmeid ja kasutusjuhendi sisu võidakse ette teatamata muuta.

MÄRKUS
Funktsioonid ja lisaseadmed ei ole kõigis riikides saadaval. Lisateabe saamiseks võtke ühendust kohaliku jaemüüjaga. Kasutusjuhendi elektroonilise versiooni allalaadimiseks külastage veebisaiti http://global.oregonscientific.com/customerSupport.php.

TEHNILISED ANDMED

TÜÜP KIRJELDUS
PÕHISEADE
P x L x K 94 x 51 x 182,5 mm
(3,70 x 2,01 x 7,19 tolli)
Kaal 241 g (8,5 untsi) ilma patareita
Temperatuurivahemik -5°C kuni 50°C (23°F kuni 122°F)
Resolutsioon 0,1°C (0,2°F)
Signaali sagedus 433 MHz
Niiskusvahemik 25% - 95%
Niiskuse resolutsioon 1%
Toide 3 x UM-3 (AA) 1,5 V patareid
DC 5V 100 mA adapter
KAUGSEADE (THGN132N)
P x L x K 50 x 22 x 96 mm (1,97 x 0,87 x 3,78 tolli)
Kaal 62 g (2,22 untsi) ilma patareita
Edastusulatus 30 m (98 jalga) takistusteta
Temperatuurivahemik -20°C kuni 60°C (-4°F kuni 140°F)
Niiskusvahemik 25% - 95%
Toide 1 x UM-3 (AA) 1,5 V patarei

OREGON SCIENTIFIC'IST

Lisateabe saamiseks Oregon Scientific toodete kohta külastage meie veebisaiti www.oregonscientific.com.
Küsimuste korral võtke ühendust meie klienditeenindusega aadressil info@oregonscientific.com.
Oregon Scientific Global Distribution Limited jätab endale õiguse tõlgendada ja konstrueerida mis tahes sisu, tingimusi ja sätteid selles kasutusjuhendis ning seda oma äranägemise järgi igal ajal ilma ette teatamata muuta. Kui ingliskeelse versiooni ja mis tahes muude keeleversioonide vahel on vastuolu, on ülimuslik ingliskeelne versioon.

EL VASTAVUSDEKLARATSIOON

Käesolevaga tootja, IDT Technology Limited, deklareerib, et raadioseadme tüüp [Colour LCD Advance Weather Station & Model: BAR208S/ BAR208SA] vastab direktiivile 2014/53/EL. EL-i vastavusdeklaratsiooni täistekst on saadaval järgmisel Interneti-aadressil: www.oregonscientific.com

VASTAVUSDEKLARATSIOON

Järgmist teavet ei tohi kasutada toe või müügi kontaktina. Selle asemel helistage kõigi küsimuste korral meie klienditeeninduse numbrile (mis on loetletud meie veebisaidil www.oregonscientific.com või selle toote garantiikaardil).

Meie
Nimi: Oregon Scientific, Inc.
Aadress: Centerpointe CENTER 5 Centerpointe DRIVE, SUITE 400 LAKE OSWEGO, OREGON 97035
Telefoninumber: 971-204-0378
deklareerime, et toode
Toote nr: BAR208S/BAR208SA
Toote nimi: Colour LCD Advance Weather Station (värvilise LCD-ekraaniga täiustatud ilmajaam)
Tootja: IDT Technology Limited
Aadress: Block C, 9/F, Kaiser Estate, Phase 1,41 Man Yue St., Hung Hom, Kowloon, Hong Kong

vastab FCC reeglite 15. osale. Kasutamine on allutatud järgmistele kahele tingimusele:

  1. See seade ei tohi põhjustada kahjulikke häireid.
  2. See seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.

INFORMATSIOON KASUTAJATELE


Vastavalt Euroopa Parlamendi direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete (WEEE) kohta artiklile 14 ning vastavalt Euroopa Parlamendi direktiivi 2006/66/EÜ patareide ja akude ning jäätmepatareide kohta artiklile 20.
Seadmel näidatud läbikriipsutatud prügikasti sümbol näitab, et toode tuleb selle kasuliku eluea lõppedes koguda muudest jäätmetest eraldi.
Palun pange tähele, et patareid/akud tuleb seadmest eemaldada enne selle jäätmetena äraandmist. Patareide/akude eemaldamiseks vaadake kasutusjuhendis olevaid spetsifikatsioone. Seetõttu tuleb kõik tooted, mis on jõudnud oma kasuliku eluea lõppu, anda jäätmekäitluskeskustesse, mis on spetsialiseerunud elektri- ja elektroonikaseadmete jäätmete eraldi kogumisele, või tagastada need edasimüüjale uue WEEE ostmisel vastavalt artiklile 14, nagu see on riigis rakendatud.
Nõuetekohane eraldi kogumine seadmete hilisemaks taaskasutusse saatmiseks, töötlemiseks ja keskkonnasõbralikul viisil kõrvaldamiseks aitab vältida võimalikke negatiivseid mõjusid keskkonnale ja tervisele ning optimeerib seadet moodustavate komponentide ringlussevõttu ja taaskasutamist. Toote kuritarvituslik kõrvaldamine kasutaja poolt hõlmab halduskaristuste kohaldamist vastavalt kehtivatele seadustele.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Oregon Scientific BAR208S/BAR208SA - värvilise LCD ekraaniga täiustatud ilmajaama kasutusjuhend
