Oregon Scientific BAR208S/BAR208SA - Panduan Stasiun Cuaca Tingkat Lanjut LCD Berwarna

IKHTISAR

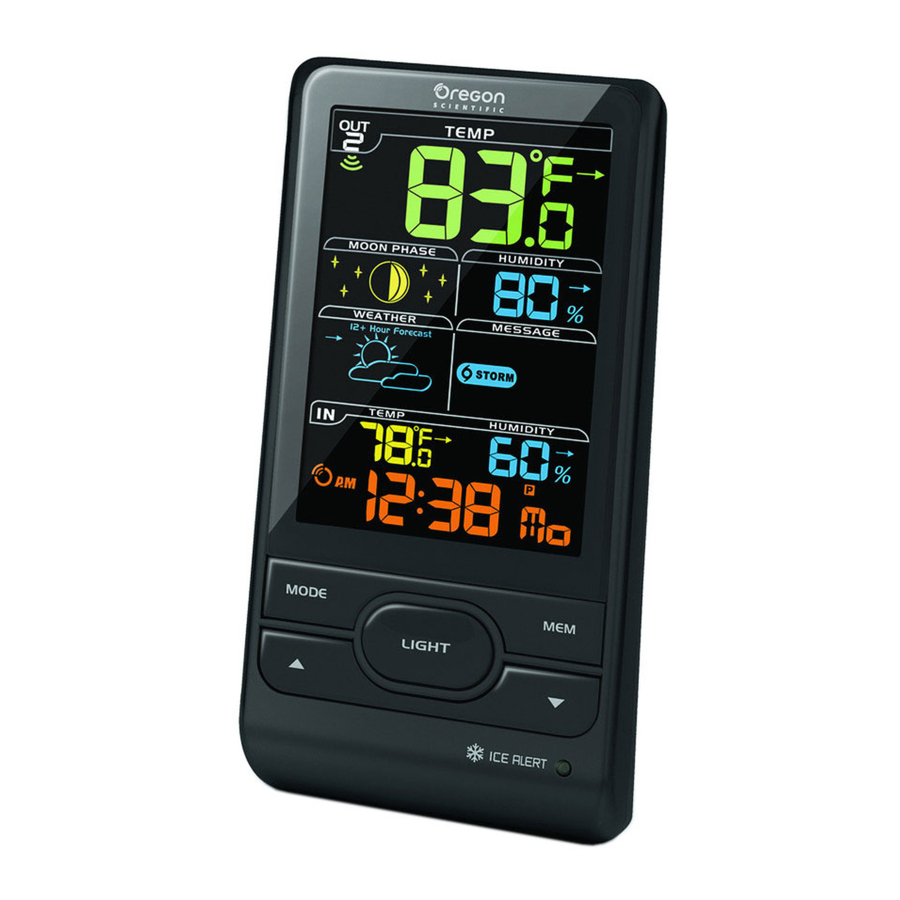

TAMPILAN DEPAN

1. Indikator penerimaan sensor jarak jauh
2. Pembacaan fase bulan
3. Perkiraan cuaca
4. Suhu dalam ruangan dengan tren suhu
5. Indikator penerimaan sinyal jam
6. MODE: Ubah pengaturan / tampilan
7. / : Tambah / kurangi pengaturan; aktifkan / nonaktifkan sinyal penerimaan jam
8. Suhu luar ruangan dengan tren suhu
9. Kelembapan luar ruangan dengan tren kelembapan
10. Pesan peringatan cuaca
11. Kelembapan dalam ruangan dengan tren kelembapan
12. Jam dengan hari kerja
13. MEM: Lihat suhu maksimum dan minimum saat ini / kelembapan
14. LIGHT: Aktifkan lampu latar selama 5 detik
15. Indikator LED peringatan es

TAMPILAN BELAKANG

1. °C / °F: Pilih unit suhu
2. EU / UK: Pilih sinyal radio terdekat
3. RESET: Atur ulang unit ke pengaturan default
4. Jack adaptor daya AC

SENSOR JARAK JAUH

1. Indikator status LED
2. Lubang pemasangan di dinding
3. Kompartemen baterai
4. Lubang RESET
5. Sakelar CHANNEL

MEMULAI

MEMASUKKAN BATERAI

1. Lepaskan kompartemen baterai.
2. Masukkan baterai, sesuaikan polaritasnya.
3. Tekan RESET setelah setiap penggantian baterai.

LOKASI	ARTI
Area jam / alarm dan suhu dalam ruangan	Baterai unit utama lemah
Area suhu luar ruangan	Baterai sensor lemah

MENGHUBUNGKAN ADAPTOR AC

Hubungkan adaptor daya yang disertakan ke jack daya, lalu colokkan ke stopkontak AC standar.

CATATAN

• Baterai hanya untuk penggunaan cadangan. Selalu hubungkan unit ke sumber jaringan listrik melalui adaptor AC/DC.
• Pastikan adaptor tidak terhalang dan mudah diakses ke unit.
• Stasiun pangkalan dan adaptor tidak boleh terkena kondisi basah. Tidak ada benda yang berisi cairan, seperti vas, yang boleh diletakkan di stasiun pangkalan dan adaptor.
• Untuk memutuskan sambungan sepenuhnya dari daya, cabut adaptor dari stopkontak.

SENSOR JARAK JAUH

Unit utama dapat mengumpulkan data dari hingga 3 sensor.
Untuk mengatur sensor:

1. Buka kompartemen baterai.
2. Pilih saluran lalu tekan RESET.
3. Tutup pintu baterai.
4. Tempatkan sensor dalam jarak 30 m (98 kaki) dari unit utama menggunakan dudukan meja atau pemasangan di dinding.

TIP
Penempatan ideal untuk sensor adalah di lokasi mana pun di bagian luar rumah dengan ketinggian tidak lebih dari 5 kaki dan yang dapat melindunginya dari sinar matahari langsung atau kondisi basah untuk pembacaan yang akurat.

CATATAN
Gunakan baterai alkaline untuk penggunaan lebih lama dan baterai lithium kelas konsumen dalam suhu di bawah titik beku.

TRANSMISI DATA SENSOR

Untuk mencari sensor:
Tekan dan tahan + MODE.
Ikon penerimaan sensor di area sensor jarak jauh menunjukkan status:

IKON		DESKRIPSI
		Unit utama sedang mencari sensor
		Saluran telah ditemukan.
		Sensor tidak dapat ditemukan.

TIP
Jangkauan transmisi dapat bervariasi tergantung pada banyak faktor. Anda mungkin perlu bereksperimen dengan berbagai lokasi untuk mendapatkan hasil terbaik.

JAM

PENERIMAAN JAM

Produk ini dirancang untuk menyinkronkan jamnya secara otomatis dengan sinyal jam.
Geser EU / UK untuk memilih sinyal yang diterima.

• EU: Sinyal DCF-77: dalam jarak 1500 km (932 mil) dari Frankfurt, Jerman.
• UK: Sinyal MSF-60: dalam jarak 1500 km (932 mil) dari Anthorn, Inggris

Untuk mengaktifkan / menonaktifkan penerimaan sinyal:
Tekan dan tahan untuk mengaktifkan atau untuk menonaktifkan penerimaan sinyal.

CATATAN
Penerimaan membutuhkan waktu 2-10 menit. Jika sinyal lemah, dibutuhkan waktu hingga 24 jam untuk mendapatkan sinyal yang valid. Jika penerimaan sinyal tidak berhasil, letakkan unit Anda di dekat jendela, tekan dan tahan untuk memaksa pencarian sinyal lain.

Indikator penerimaan sinyal jam:

SINYAL KUAT	SINYAL LEMAH	TIDAK ADA SINYAL

MENGATUR JAM SECARA MANUAL

Untuk mengatur jam secara manual, nonaktifkan penerimaan sinyal terlebih dahulu.

1. Tekan dan tahan MODE.
2. Tekan atau untuk mengubah pengaturan.
3. Tekan MODE untuk mengonfirmasi.
4. Urutan pengaturannya adalah: zona waktu, format 12/24 jam, jam, menit, tahun, mode kalender (hari – bulan / bulan – hari), bulan, hari, dan bahasa.

Offset zona waktu mengatur jam +/- 23 jam dari waktu sinyal jam yang diterima.

CATATAN
Opsi bahasa adalah Inggris (E), Jerman (D), Prancis (F), Italia (I), dan Spanyol (S).

Untuk memilih mode tampilan:
Tekan MODE untuk memilih antara jam dengan detik / hari kerja / kalender / fase bulan.

PERKIRAAN CUACA

Produk ini memperkirakan cuaca 12 hingga 24 jam berikutnya dalam radius 30-50 km (19-31 mil) dengan akurasi 75%.

	Cerah
	Berawan Sebagian
	Berawan
	Hujan
	Bersalju

PESAN PERINGATAN CUACA

Pesan peringatan cuaca memberikan indikasi kemungkinan keadaan yang mungkin timbul berdasarkan perhitungan stasiun cuaca. Arti dari peringatan tersebut diilustrasikan di bawah ini:

Peringatan	Arti
	Risiko suhu tinggi
	Risiko kecepatan angin tinggi
	Risiko badai
	Risiko kondisi berkabut
	Risiko kondisi dingin (beresiko membeku)

SUHU DAN KELEMBAPAN

Untuk mengubah satuan suhu:
Tekan °C / °F.

Untuk memindai otomatis antar sensor:
Tekan dan tahan + MEM untuk menampilkan data setiap sensor selama 3 detik.
Untuk mengakhiri, tekan .

Untuk beralih antara catatan saat ini, minimum, dan maksimum untuk sensor yang dipilih:
Tekan MEM berulang kali.

Untuk menghapus catatan:
Tekan dan tahan MEM.

PERINGATAN ES

Jika sensor saluran 1 berada di antara 3°C hingga -2°C (37°F hingga 28°F), indikator LED akan berkedip, dan akan berhenti berkedip setelah suhu berada di luar rentang ini.

TREN CUACA

Ikon tren suhu, kelembapan, dan tekanan didasarkan pada pembacaan sensor terbaru.

NAIK	STABIL	TURUN

FASE BULAN

Dalam mode fase bulan, tekan atau untuk memindai tahun (2001 hingga 2099).

	Bulan Baru		Bulan Purnama
	Bulan Sabit Awal		Bulan Cembung Susut
	Kuartal Pertama		Kuartal Terakhir
	Bulan Cembung Awal		Bulan Sabit Akhir

CATATAN
Ikon bintang di sekitar fase bulan akan ditampilkan mulai pukul 6 sore hingga pukul 6 pagi berikutnya.

LAMPU LATAR

Tekan LIGHT (cahaya) untuk mengaktifkan lampu latar selama 5 detik.

RESET

Tekan RESET (atur ulang) untuk kembali ke pengaturan default.

PERHATIAN

• Jangan biarkan unit terkena kekuatan, guncangan, debu, suhu, atau kelembapan yang berlebihan.
• Jangan menutupi lubang ventilasi dengan benda apa pun seperti koran, tirai, dll.
• Jangan merendam unit ke dalam air. Jika Anda menumpahkan cairan di atasnya, segera keringkan dengan kain lembut yang tidak berbulu.
• Jangan membersihkan unit dengan bahan abrasif atau korosif.
• Jangan merusak komponen internal unit. Ini membatalkan garansi.
• Hanya gunakan baterai baru. Jangan mencampur baterai baru dan lama.
• Gambar yang ditampilkan dalam manual ini mungkin berbeda dari tampilan sebenarnya.
• Saat membuang produk ini, pastikan produk dikumpulkan secara terpisah untuk perawatan khusus.
• Penempatan produk ini pada jenis kayu tertentu dapat mengakibatkan kerusakan pada lapisan akhir kayu yang mana Oregon Scientific tidak bertanggung jawab. Konsultasikan petunjuk perawatan produsen furnitur untuk mendapatkan informasi.
• Isi manual ini tidak boleh direproduksi tanpa izin dari produsen.
• Jangan membuang baterai bekas sebagai limbah kota yang tidak dipilah. Pengumpulan limbah tersebut secara terpisah untuk perawatan khusus diperlukan.
• Harap perhatikan bahwa beberapa unit dilengkapi dengan strip pengaman baterai. Lepaskan strip dari kompartemen baterai sebelum digunakan pertama kali.

CATATAN
Spesifikasi teknis untuk produk ini dan isi manual pengguna dapat berubah tanpa pemberitahuan.

CATATAN
Fitur dan aksesori tidak akan tersedia di semua negara. Untuk informasi lebih lanjut, silakan hubungi pengecer lokal Anda. Untuk mengunduh versi elektronik dari manual pengguna, silakan kunjungi http://global.oregonscientific.com/customerSupport.php.

SPESIFIKASI

TENTANG OREGON SCIENTIFIC

Kunjungi situs web kami www.oregonscientific.com untuk mempelajari lebih lanjut tentang produk Oregon Scientific.
Untuk pertanyaan apa pun, silakan hubungi Layanan Pelanggan kami di info@oregonscientific.com.
Oregon Scientific Global Distribution Limited berhak untuk menafsirkan dan menafsirkan setiap konten, ketentuan, dan ketentuan dalam manual pengguna ini dan untuk mengubahnya, atas kebijakannya sendiri, kapan saja tanpa pemberitahuan sebelumnya. Sejauh terdapat ketidaksesuaian antara versi bahasa Inggris dan versi bahasa lain mana pun, versi bahasa Inggris yang akan berlaku.

PERNYATAAN KESESUAIAN UE

Dengan ini, pabrikan, IDT Technology Limited, menyatakan bahwa jenis peralatan radio [Colour LCD Advance Weather Station & Model: BAR208S/ BAR208SA] sesuai dengan Directive 2014/53/EU. Teks lengkap Pernyataan Kesesuaian UE tersedia di alamat internet berikut: www.oregonscientific.com

PERNYATAAN KESESUAIAN

Informasi berikut tidak boleh digunakan sebagai kontak untuk dukungan atau penjualan. Silakan hubungi nomor layanan pelanggan kami (tercantum di situs web kami di www.oregonscientific.com, atau pada kartu garansi untuk produk ini) untuk semua pertanyaan.

Kami
Nama: Oregon Scientific, Inc.
Alamat: Centerpointe CENTER 5 Centerpointe DRIVE, SUITE 400 LAKE OSWEGO, OREGON 97035
Nomor Telepon: 971-204-0378
menyatakan bahwa produk
Nomor Produk: BAR208S/BAR208SA
Nama Produk: Colour LCD Advance Weather Station
Produsen: IDT Technology Limited
Alamat: Block C, 9/F, Kaiser Estate, Phase 1,41 Man Yue St., Hung Hom, Kowloon, Hong Kong

sesuai dengan Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi berbahaya.
2. Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

INFORMASI UNTUK PENGGUNA

Sesuai dengan dan berdasarkan Pasal 14 Directive 2012/19/EU dari Parlemen Eropa tentang limbah peralatan listrik dan elektronik (WEEE), dan sesuai dengan dan berdasarkan Pasal 20 Directive 2006/66/EC dari Parlemen Eropa tentang baterai dan akumulator serta limbah baterai.
Simbol tempat sampah yang disilang yang ditunjukkan pada peralatan menunjukkan bahwa, pada akhir masa pakainya, produk harus dikumpulkan secara terpisah dari limbah lainnya.
Harap perhatikan bahwa baterai/baterai isi ulang harus dikeluarkan dari peralatan sebelum diberikan sebagai limbah. Untuk mengeluarkan baterai/akumulator, lihat spesifikasi dalam manual pengguna. Oleh karena itu, setiap produk yang telah mencapai akhir masa pakainya harus diberikan ke pusat pembuangan limbah yang mengkhususkan diri dalam pengumpulan terpisah limbah peralatan listrik dan elektronik, atau dikembalikan ke dealer saat membeli WEEE baru, sesuai dengan dan berdasarkan Pasal 14 sebagaimana diimplementasikan di negara tersebut.
Pengumpulan terpisah yang memadai untuk permulaan peralatan berikutnya yang dikirim untuk didaur ulang, diolah, dan dibuang dengan cara yang ramah lingkungan berkontribusi untuk mencegah kemungkinan efek negatif pada lingkungan dan kesehatan serta mengoptimalkan daur ulang dan penggunaan kembali komponen yang membentuk peralatan. Pembuangan produk yang tidak benar oleh pengguna melibatkan penerapan sanksi administratif sesuai dengan undang-undang yang berlaku.
