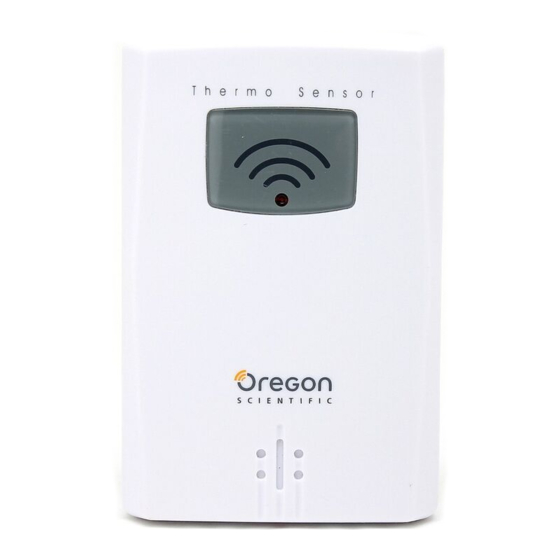

Oregon Scientific THGN122N, THGR122N - Manual Sensor Suhu dan Kelembaban

Isi

1 Pendahuluan
2 TINJAUAN PRODUK
3 MEMULAI
4 RESET
5 PERHATIAN
6 PEMECAHAN MASALAH
7 SPESIFIKASI
8 Unduh manual
9 Dalam Bahasa Lain

Pendahuluan

Terima kasih telah memilih sensor jarak jauh Oregon Scientific™ (THGR122N / THGN122N). Produk ini kompatibel dengan berbagai produk stasiun cuaca nirkabel.

Simpan manual ini agar mudah diakses saat Anda menggunakan produk baru Anda. Manual ini berisi instruksi langkah demi langkah yang praktis, serta spesifikasi teknis dan peringatan yang harus Anda ketahui.

TINJAUAN PRODUK

Layar LCD
(THGN122N tidak memiliki layar LCD): Menampilkan nomor saluran, suhu dan pembacaan kelembaban
Indikator status LED

Dudukan dinding
Lubang RESET
Sakelar CHANNEL
Kompartemen baterai

MEMULAI

Untuk mengatur sensor:

Buka kompartemen baterai sensor jarak jauh dengan obeng Phillips kecil.
Masukkan baterai, sesuaikan polaritas (+ dan -).
Atur saluran. Jika Anda menggunakan lebih dari satu sensor, pilih saluran yang berbeda untuk setiap sensor.
Tempatkan sensor di dekat unit utama. Tekan RESET pada sensor. Kemudian, tekan tombol unit utama yang sesuai (seperti yang ditentukan dalam manual unit utama) untuk memulai pengiriman sinyal antara sensor dan unit utama. Ikon penerimaan pada unit utama akan berkedip selama kurang lebih 3 menit saat mencari sensor.
Tutup kompartemen baterai sensor.
Amankan sensor di lokasi yang diinginkan menggunakan dudukan dinding atau dudukan meja.

CATATAN
- muncul di THGR122N saat baterai lemah.

CATATAN
Pasang baterai di sensor jarak jauh sebelum unit utama. Tekan RESET setelah setiap penggantian baterai. Jangan gunakan baterai isi ulang. Kami menyarankan Anda menggunakan baterai alkaline dengan produk ini untuk penggunaan yang lebih lama dan baterai lithium pada suhu di bawah titik beku.

Untuk hasil terbaik:

Tempatkan sensor jauh dari sinar matahari langsung dan kelembaban.
Jangan tempatkan sensor lebih dari 98 kaki (30 meter) dari unit utama (dalam ruangan).
Posisikan sensor sehingga menghadap unit utama (dalam ruangan), minimalkan penghalang seperti pintu, dinding, dan furnitur.
Tempatkan sensor di lokasi dengan pandangan yang jelas ke langit, jauh dari benda logam atau elektronik.
Posisikan sensor dekat dengan unit utama selama bulan-bulan musim dingin yang dingin karena suhu di bawah titik beku dapat memengaruhi kinerja baterai dan transmisi sinyal.

Anda mungkin perlu bereksperimen dengan berbagai lokasi untuk mendapatkan hasil terbaik.
Baterai Alkaline standar mengandung sejumlah besar air. Karena itu, mereka akan membeku pada suhu rendah sekitar -12ºC (10ºF). Baterai Lithium sekali pakai memiliki ambang batas suhu yang jauh lebih rendah dengan perkiraan rentang pembekuan di bawah -40ºC (-29°F).

Jangkauan nirkabel dapat dipengaruhi oleh berbagai faktor seperti suhu yang sangat dingin. Suhu dingin yang ekstrem dapat mengurangi sementara jangkauan efektif antara sensor dan stasiun pangkalan. Jika kinerja unit gagal karena suhu rendah, unit akan melanjutkan fungsi yang benar saat suhu naik ke dalam rentang suhu normal (yaitu tidak ada kerusakan permanen yang akan terjadi pada unit karena suhu rendah).

RESET

Tekan RESET untuk mengembalikan unit ke pengaturan default (bawaan).

PERHATIAN

Produk ini direkayasa untuk memberi Anda layanan yang memuaskan selama bertahun-tahun jika Anda menanganinya dengan hati-hati. Berikut adalah beberapa tindakan pencegahan:

Jangan merendam unit dalam air. Jika Anda menumpahkan cairan di atasnya, segera keringkan dengan kain lembut yang tidak berbulu.
Jangan bersihkan unit dengan bahan abrasif atau korosif.
Jangan memaparkan unit ke kekuatan, guncangan, debu, suhu, atau kelembaban yang berlebihan, yang dapat mengakibatkan kerusakan, masa pakai elektronik yang lebih pendek, baterai yang rusak, dan bagian yang terdistorsi.
Jangan merusak komponen internal unit. Melakukannya akan membatalkan garansi pada unit dan dapat menyebabkan kerusakan yang tidak perlu. Unit tidak berisi komponen yang dapat diservis pengguna.
Hanya gunakan baterai baru seperti yang ditentukan dalam instruksi pengguna. Jangan mencampur baterai baru dan lama.
Jangan gunakan baterai isi ulang.
Lepaskan baterai saat menyimpan produk untuk waktu yang lama.
Karena keterbatasan pencetakan, tampilan yang ditunjukkan dalam manual ini mungkin berbeda dari tampilan sebenarnya.
Isi dari manual ini tidak boleh direproduksi tanpa izin dari pabrikan.
Jangan membuang produk ini sebagai sampah kota yang tidak dipilah. Pengumpulan sampah semacam itu secara terpisah untuk perawatan khusus diperlukan.

CATATAN
Spesifikasi teknis untuk produk ini dan isi manual pengguna dapat berubah tanpa pemberitahuan.

PEMECAHAN MASALAH

MASALAH	GEJALA	SOLUSI
Sensor jarak jauh	Tidak dapat menemukan sensor jarak jauh	Periksa baterai
	Tidak dapat menemukan sensor jarak jauh	Periksa lokasi
	Tidak dapat mengubah saluran	Periksa sensor. Hanya satu sensor yang berfungsi
	Data tidak cocok dengan unit utama	Mulai pencarian sensor manual

SPESIFIKASI

P x L x T	92x60x20 mm (3.6 x 2.4 x 0.79 inci)
Berat	62 gram (2.22 ons)
Rentang kelembaban	5% hingga 95%
Resolusi kelembaban	1%
Satuan suhu	ºC (ºF)
Rentang suhu luar ruangan	-30ºC (-22ºF) hingga 60ºC (140ºF)
Resolusi suhu	0.1ºC (0.2ºF)
Frekuensi RF	433 MHz
Jangkauan	30 meter (98 kaki)
Transmisi	Setiap 40 detik
No. Saluran	1 - 3
Baterai	2 x UM-4 (AAA) 1.5V

CATATAN
Disarankan agar Anda menggunakan baterai alkaline dengan produk ini untuk penggunaan yang lebih lama dan baterai lithium pada suhu di bawah titik beku.
