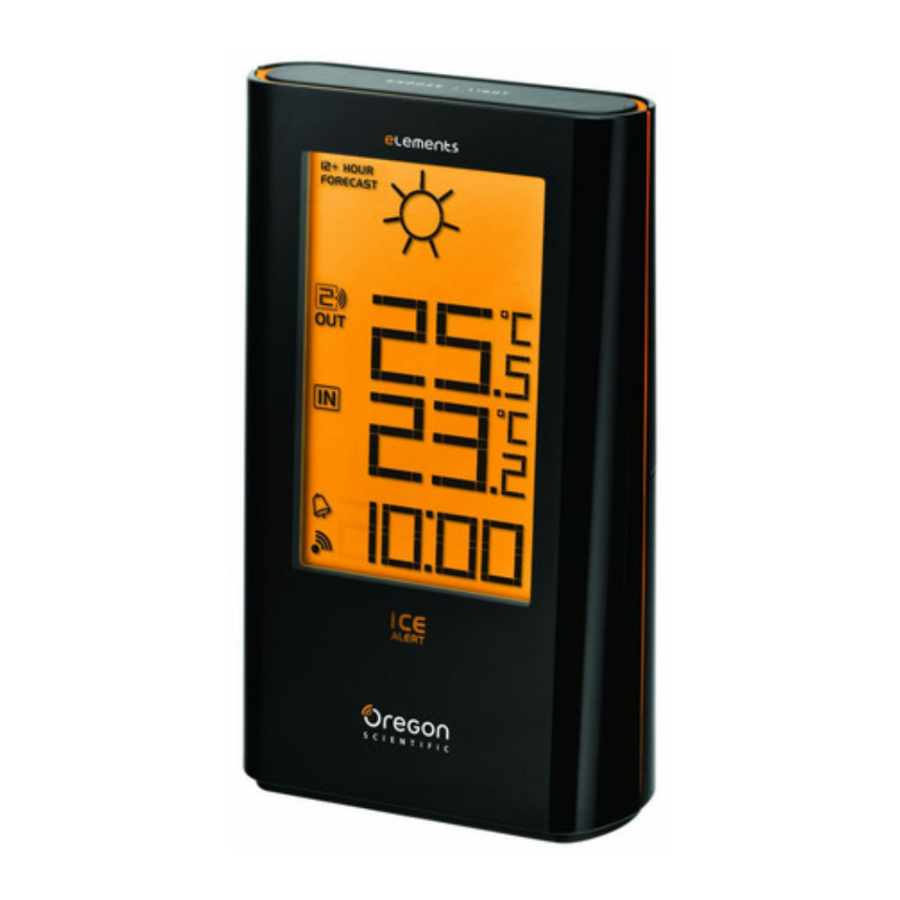

Oregon Scientific EW93 - RC дабыл сағаты бар ауа райы станциясының нұсқаулығы

КІРІСПЕ

Қабылдағыш құрылғының анық және оңай оқылатын дисплейі бар, ол үй ішіндегі температураны, уақытты, соңғы 24 сағаттағы ең жоғары және ең төменгі температура көрсеткіштерін, ауа райы болжамының белгішесін, сондай-ақ қашықтан басқару сенсорларынан өлшенген және берілген сыртқы температураны көрсетеді. Ол 3-ке дейін қашықтан басқару сенсорынан көрсеткіштерді қабылдап, көрсете алады.
433 MHz технологиясы сым орнатуды қажет етпейтінін білдіреді және сіз сенсорларды негізгі (үй ішіндегі) құрылғыдан 30 м (100 фут) қашықтықта орналастыра аласыз.
Бұл өнім Колорадо штатының Форт Коллинз қаласындағы атомдық сағаттан WWVB-60 сигналының ауқымында болғаннан кейін күні мен уақытын автоматты түрде синхрондауға арналған.

ЖАЛПЫ ШОЛУ

ҚАБЫЛДАҒЫШ

1. SNOOZE/LIGHT (кейінге қалдыру/жарық) пернесі:

• Қалыпты уақыт режимінде артқы жарықты 5 секундқа қосу үшін оны бір рет басыңыз.
• Оны басып, ағымдағы дабылды өшіріп, 8 минутқа кейінге қалдыру режиміне өтіңіз.

2. LCD дисплейі:

• Ауа райы болжамының белгішесін, сыртқы және үй ішіндегі температураны көрсетеді. 5 секунд аралығында уақыт пен күнді автоматты түрде ауыстырады.

3. Мұз туралы ескерту индикаторы:

• Сыртқы температура -2.0°C(28°F) және 3.0°C(37°F) аралығында болғанда жыпылықтайды.

4. +/CHANNEL (арна) пернесі:

• 1, 2 және 3 арналар арасында ауысу үшін оны бір рет басыңыз.
• Арналарды автоматты түрде көру үшін оны 2 секунд басып тұрыңыз. Автоматты көрсету режимінен шығу үшін оны қайтадан басыңыз.
• Уақытты орнату режимінде орнату мәндерін арттыру үшін оны басыңыз.

5. SET CLOCK (сағатты орнату) пернесі:

• Қалыпты уақыт режимінде қалыпты уақытты орнату режиміне өту үшін оны бір рет басыңыз.
• Қалыпты уақытты орнату режимінде орнату элементтерін жылжыту үшін оны басыңыз. Кез келген қадамда орнату режимінен шығу үшін оны басып тұрыңыз.

6. /MIN.MAX. (мин.макс.) пернесі:

• Соңғы 24 сағаттағы ең төменгі және ең жоғары температура көрсеткіштерін көрсету үшін оны басыңыз.
• Ең төменгі және ең жоғары температура көрсеткіштерін жою үшін оны 3 секунд басып тұрыңыз.
• Уақытты орнату режимінде орнату мәндерін азайту үшін оны басыңыз.

7. SENSOR (сенсор) пернесі:

• Сенсорды іздеу үшін оны бір рет басыңыз.
• Қабылдау кезеңінде қабылдауды тоқтату үшін оны 3 секунд басып тұрыңыз.

8. °C/°F жылжымалы қосқышы:

• Цельсий мен Фаренгейт арасында ауысу үшін оны жылжытыңыз.

9. ALARM ON/OFF (дабылды қосу/өшіру) пернесі:

• Артқы жарықты қосу және дабыл уақытын 5 секунд көрсету үшін оны бір рет басыңыз.
• Дабылды қосу/өшіру үшін оны қайтадан басыңыз.

10. SET ALARM (дабылды орнату) пернесі:

• Артқы жарықты 5 секундқа қосу үшін оны бір рет басыңыз, ал дабыл уақытын орнату режиміне өту үшін оны қайтадан басыңыз.
• Дабыл уақытын орнату режимінде орнату элементтерін жылжыту үшін оны басыңыз.

11. RESET (қалпына келтіру) пернесі:

• Барлық мәндерді әдепкі мәндерге қайтару үшін оны басыңыз.
• Ақаулық жағдайында құрылғыны қалпына келтіру қажет болуы мүмкін.

12. RCC пернесі:

• Қалыпты уақыт режимінде қабылдауды тексеру үшін RC сигналын алу үшін оны бір рет басыңыз.

13. БАТАРЕЯ БӨЛІМІ:

• 2 AA өлшемді батареяны қабылдайды.

14. БАТАРЕЯ ЕСІГІ

LCD ДИСПЛЕЙІ

1. Ауа райы болжамының белгішесі
2. Сенсор сигналы
3. Арна
4. Батареяның заряды аз индикаторы
5. Ең төменгі және ең жоғары температура
6. Уақыт және күнтізбе
7. Сигналды қабылдау индикаторы
8. °C & °F
9. Сыртқы температура
10. Үй ішіндегі температура
11. Уақыт белдеуінің индикаторы

СЕНСОР

1. LED индикаторы:

• Қашықтан басқару құрылғысы көрсеткішті бергенде жыпылықтайды.

2. Қабырғаға орнату ұстағышы:

• Сенсорды қабырғада ұстап тұрады.

3. RESET (қалпына келтіру) пернесі:

• Сенсорды қайта іске қосу және барлық мәндерді әдепкі мәндерге қайтару үшін оны басыңыз.

4. CHANNEL (арна) жылжымалы қосқышы:

• Сенсорды 1, 2 немесе 3 арнаға тағайындаңыз.

5. БАТАРЕЯ БӨЛІМІ:

• 2 AAA өлшемді батареяны қабылдайды.

6. БАТАРЕЯ ЕСІГІ

СЕНСОР СИГНАЛЫН ҚАБЫЛДАУ

НЕГІЗГІ ҚҰРЫЛҒЫНЫ ІСКЕ ҚОСУ

1. Батарея есігін шешіп, батарея бөлімінде белгіленген полярлық ақпаратына сәйкес 2 жаңа AA өлшемді батареяны салыңыз.
2. Сағатты қайта іске қосу үшін "RESET" (қалпына келтіру) пернесін басыңыз.
3. Цельсий мен Фаренгейт арасында таңдау үшін "°C/°F" қосқышын жылжытыңыз.
4. Батарея есігін қайтадан жылжытыңыз.
5. Қажетті арнаны таңдау үшін "+/CHANNEL" (арна) пернесін басыңыз.

	Негізгі құрылғы сенсорды(ларды) іздеуде (белгіше жыпылықтайды)
	Сенсор(лар) табылмады
	1-сенсор табылды (белгіше көрсетіледі, бірақ жыпылықтамайды)
және "--.-" (Сыртқы температура аймағы)	Негізгі құрылғыны 15 минут жұмыс істеткеннен кейін сенсор(лар) табылмады

Ескертпе
Сенсор сигналы қабылданған кезде LCD-де " " белгішесі көрсетіледі.

СЕНСОРДЫ ІСКЕ ҚОСУ

1. Батарея есігін шешіп, "CHANNEL" (арна) қосқышын CH 1-ге жылжытыңыз. (Қосымша сенсорларды пайдаланған кезде әр сенсорға әртүрлі CHANNEL (арна) нөмірі тағайындалғанына көз жеткізіңіз.
2. Полярлықты (+/-) сәйкестендіріп, 2 жаңа AAA батареясын салыңыз.
3. "RESET" (қалпына келтіру) пернесін басыңыз.
4. Батарея есігін қайтадан жылжытыңыз.

Ескертпе

• Сенсорды тікелей күн сәулесінен және жаңбырдан алыс жерге орналастырыңыз.
• Сенсорды негізгі (үй ішіндегі) құрылғыдан 30 м (100 фут) артық қашықтықта орналастырмаңыз.
• Сенсорды есіктер, қабырғалар және жиһаз сияқты кедергілерді азайта отырып, негізгі (үй ішіндегі) құрылғыға қарайтындай етіп орналастырыңыз.
• Сенсорды аспанға анық көрінісі бар, металл немесе электрондық заттардан алыс жерге орналастырыңыз.
• Батарея өнімділігіне және сигнал беруге төмен температура әсер етуі мүмкін болғандықтан, қысқы суық айларда сенсорды негізгі құрылғыға жақынырақ орналастырыңыз.

Беру диапазоны көптеген факторларға байланысты өзгеруі мүмкін. Ең жақсы нәтижелерге қол жеткізу үшін әртүрлі орындармен тәжірибе жасау қажет болуы мүмкін.
Стандартты сілтілік батареялардың құрамында айтарлықтай мөлшерде су бар. Осыған байланысты олар шамамен -12°C (10°F) төмен температурада қатып қалады. Бір реттік литий батареяларының температураға төзімділігі әлдеқайда төмен, қату диапазоны шамамен -30°C (-22°F) төмен.
Сымсыз диапазондарға әртүрлі факторлар, мысалы, өте төмен температура әсер етуі мүмкін. Өте төмен температура сенсор мен базалық станция арасындағы тиімді диапазонын уақытша төмендетуі мүмкін. Құрылғының өнімділігі төмен температураға байланысты нашарласа, температура қалыпты температура диапазонына дейін көтерілген кезде құрылғы дұрыс жұмыс істеуін қайта бастайды (яғни, төмен температураға байланысты құрылғыға тұрақты зақым келмейді).

РАДИОМЕН БАСҚАРЫЛАТЫН УАҚЫТ СИГНАЛЫН ҚАБЫЛДАУ

Уақыт пен күнтізбе радио арқылы басқарылады. Ағымдағы уақыт пен күнтізбе Колорадо штатының Форт Коллинз қаласынан келетін атомдық сағат сигналымен автоматты түрде синхрондалады. Бірінші рет пайдаланылған кезде (батареяларды салғаннан кейін немесе "RESET" (қалпына келтіру) пернесін басқаннан кейін) сағат атомдық сағат сигналын іздей бастайды және сигналды қабылдау белгішесі 5 минут жыпылықтайды.

СИГНАЛ ҚАБЫЛДАУ ИНДИКАТОРЫ

Жарқыраған толқын сегменті уақыт сигналдарының қабылданып жатқанын білдіреді. Сигнал сапасын 3 түрге бөлуге болады:

Ескертпе

1. Құрылғы автоматты түрде уақыт сигналын әр күн сайын 2:00-де (егер сигнал 2:00-де қабылданбаса, 3:00 немесе 4:00 де қол жетімді), 8:00-де, 14:00-де және 20:00-де іздейді.
2. Құрылғыны әрқашан теледидар, компьютер, телефон және т.б. сияқты электр құрылғыларынан алыс ұстаңыз.
3. Құрылғыны металл тақталардың үстіне немесе жанына қоюдан аулақ болыңыз.
4. Мүмкін болса, құрылғыны терезенің жанына қойыңыз. Сигнал қабылдау жертөлелер немесе металл ғимараттар сияқты жабық жерлерде болғанда айтарлықтай төмендейді.
5. Қозғалыстағы көліктерде немесе пойыздарда қабылдауды бастамаңыз.

УАҚЫТ ЖӘНЕ КҮНТАҚТЫ ҚОЛМЕН РЕТТЕУ

Егер сіз Радио арқылы басқарылатын сенсордың қол жетімділігінен тыс болсаңыз немесе қабылдау мүмкін болмаса, уақыт пен күнтізбені қолмен орнатуға болады. Сенсор сигналы қайтадан қабылданғаннан кейін сағат автоматты түрде дәл уақыт пен күнтізбемен синхрондалады.

1. Қалыпты уақыт режимінде уақытты орнату режиміне өту үшін "SET CLOCK" (САҒАТТЫ ОРНАТУ) пернесін бір рет басыңыз.
2. Параметрлерді өзгерту үшін "+/CHANNEL" (АРНА/+) немесе "-/MIN.MAX." (МИН.МАКС./-) пернесін басыңыз.
3. Растау үшін "SET CLOCK" (САҒАТТЫ ОРНАТУ) түймесін басыңыз. Орнату реті: 12/24 сағаттық формат, уақыт, уақыт белдеуінің ығысуы, жыл, күн/ай форматы, күн.

4. Сақтау және орнату режимінен шығу үшін "SET CLOCK" (САҒАТТЫ ОРНАТУ) пернесін басыңыз.

Ескертпе

1. Орнату кезеңінде параметрлердің өзгеруін жылдамдату үшін "+/ CHANNEL" (АРНА/+) немесе "-/MIN.MAX." (МИН.МАКС./-) пернесін басып тұрыңыз.
2. Уақыт белдеуінің индикаторлары төмендегідей қысқартылған: P=Тынық мұхиты, M=Таулы, C=Орталық, E=Шығыс.

ДАБЫЛ УАҚЫТЫН ОРНАТУ

1. Қалыпты уақыт режимінде дабыл уақытын орнату режиміне өту үшін "SET ALARM" (ДАБЫЛДЫ ОРНАТУ) пернесін бір рет басыңыз.
2. Сағат/минутты орнату үшін "+/CHANNEL" (АРНА/+) немесе "-/MIN.MAX." (МИН.МАКС./-) пернесін басыңыз.
3. Сақтау және орнату режимінен шығу үшін "SET ALARM" (ДАБЫЛДЫ ОРНАТУ) пернесін басыңыз. " " дабылдың ҚОСУЛЫ екенін көрсетеді.

Ескертпе

1. Дабыл уақытын орнатқан кезде дабыл автоматты түрде қосылады.
2. Дабыл уақытын орнату кезеңінде параметрлердің өзгеруін жылдамдату үшін "+/CHANNEL" (АРНА/+) немесе "-/MIN.MAX." (МИН.МАКС./-) пернесін басып тұрыңыз.

ДАБЫЛ ФУНКЦИЯСЫН ПАЙДАЛАНУ

1. Дабыл уақытын орнату үшін жоғарыдағы нұсқауларды орындаңыз.
2. Қалыпты уақыт режимінде ағымдағы дабыл уақытын көрсету үшін "ALARM ON/OFF" (ДАБЫЛДЫ ҚОСУ/ӨШІРУ) пернесін бір рет басыңыз.
3. Дабылды ҚОСУ/ӨШІРУ үшін оны қайтадан басыңыз.

ДАБЫЛДЫ ӨШІРУ ҮШІН

1. Дабылды 8 минутқа өшіру үшін "SNOOZE/LIGHT" (КЕШІКТІРУ/ЖАРЫҚ) пернесін басыңыз. " " жыпылықтайды.
2. Дабылды өшіру және оны 24 сағаттан кейін қайта іске қосу үшін кез келген басқа пернені басыңыз.
3. Егер 120 секунд ішінде ешқандай перне басылмаса, дабыл өшіріледі және 24 сағаттан кейін қайта іске қосылады.

ҮЙДЕГІ ЖӘНЕ СЫРТТАҒЫ ТЕМПЕРАТУРА ЖАЗБАЛАРЫН ОҚУ

Цельсий мен Фаренгейт арасында таңдау үшін "ºC/ºF" қосқышын жылжытыңыз.

Ескертпе

1. Егер ешқандай сигнал қабылданбаса немесе таратуға кедергі келтірілсе, дисплейде " " пайда болады.
2. Батареялардың заряды аз болса, батареяларды ауыстырыңыз, сенсорды немесе негізгі дисплей блогын электрондық құрылғылардан алыс жылжытыңыз немесе негізгі дисплей блогы мен сенсордағы қалпына келтіру түймелерін басыңыз.

МИНИМАЛДЫ ЖӘНЕ МАКСИМАЛДЫ ТЕМПЕРАТУРА ЖАЗБАЛАРЫН КӨРУ

1. Қалыпты режимде соңғы 24 сағаттағы үй ішіндегі және сырттағы ең төменгі температура жазбаларын көрсету үшін "-/MIN.MAX." (МИН.МАКС./-) пернесін екі рет басыңыз.

2. Ең жоғары температура жазбаларын көрсету үшін оны қайтадан басыңыз.

3. Шығу үшін оны қайтадан басыңыз.

Ескертпе
Ең төменгі және ең жоғары температура жазбаларын жою үшін оны 3 секунд басып тұрыңыз.

АУА РАЙЫ БОЛЖАМЫНЫҢ ИНДИКАТОРЫ

Бұл өнім келесі 12-24 сағаттағы ауа райын 30-50 км (19-31 миль) радиуста 75% дәлдікпен болжайды.

МҰЗДЫҢ ЕСКЕРТУ ФУНКЦИЯСЫН ПАЙДАЛАНУ

Егер сыртқы температура диапазоны -2.0ºC ~ 3.0ºC (28.4ºF ~ 37.4ºF) болса, мұз туралы ескерту индикаторы қосылып, жыпылықтайды.

БАТАРЕЯНЫ АУЫСТЫРУ

Егер сыртқы температура көрсеткішінің жанында батарея зарядының аздығы белгішесі қосылса, сенсордың батареясын 2 AAA батареясымен ауыстырыңыз.
Егер үй ішіндегі температура көрсеткішінің жанында батарея зарядының аздығы белгішесі қосылса, сенсордың батареясын 2 AA батареясымен ауыстырыңыз.

Ескертпе
Назар аударыңыз! Пайдаланылған құрылғыны немесе батареяларды экологиялық қауіпсіз түрде кәдеге жаратыңыз.

НЕГІЗГІ БЛОК ПЕН СЕНСОРДЫ ОРНАЛАСТЫРУ

Сенсор үшін қажетті қабырғаға бұранданы орнатыңыз және сенсорды оның артындағы ойық тесік арқылы іліңіз немесе жай ғана үстелге қойыңыз.
Негізгі блокты жай ғана үстелге қоюға болады.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

ТҮРІ	СИПАТТАМАСЫ
НЕГІЗГІ БЛОК
Ұ x Е x Б	81 x 38 x 137 мм (3.19 x 1.5 x 5.39 дюйм)
Салмағы	198г
Сигнал жиілігі	433 MHz
Температура диапазоны	-5°C-тан 50°C-қа дейін (23°F-тан 122°F-қа дейін)
Температура ажыратымдылығы	0.1°C (0.2°F)
Мұз туралы ескерту температурасының диапазоны	3°C-тан -2°C-қа дейін (37°F-тан 28°F-қа дейін)
Қуат	2 x AA 1.5V батареялары
ҚАШЫҚТЫҚТАН БАСҚАРУ БЛОГЫ (EW-99)
Ұ x Е x Б	58 x 23 x 100 мм (2.28 x 0.9 x 3.94 дюйм)
Салмағы	52г
Сигнал жиілігі	433 MHz
Арналар саны	3
Тарату диапазоны	30 м (98 фут) кедергісіз
Температура диапазоны	-20°C-тан 60°C-қа дейін (-4°F-тан 140°F-қа дейін)
Қуат	2 x AAA 1.5V батареялары

Ескертпе
Ұзағырақ пайдалану үшін осы өніммен сілтілі батареяларды және қату температурасынан төмен температурада литий батареяларын пайдалануды ұсынамыз.

САҚТЫҚ ШАРАЛАРЫ

• Құрылғыны шамадан тыс күшпен, соққыға, шаңға, температураға немесе ылғалға ұшыратпаңыз.
• Желдету тесіктерін газеттер, перделер және т.б. сияқты заттармен жаппаңыз.
• Құрылғыны суға батырмаңыз. Егер оған сұйықтық төгілсе, оны дереу жұмсақ, түксіз шүберекпен құрғатыңыз.
• Құрылғыны абразивті немесе коррозиялық материалдармен тазаламаңыз.
• Құрылғының ішкі компоненттерін бұзбаңыз. Бұл кепілдікті жарамсыз етеді.
• Тек жаңа батареяларды пайдаланыңыз. Жаңа және ескі батареяларды араластырмаңыз.
• Бұл нұсқаулықта көрсетілген суреттер нақты дисплейден өзгеше болуы мүмкін.
• Бұл өнімді кәдеге жарату кезінде оның арнайы өңдеу үшін бөлек жиналуын және әдеттегі тұрмыстық қалдық ретінде емес екенін қамтамасыз етіңіз.
• Бұл өнімді ағаштың белгілі бір түрлеріне орналастыру оның әрленуіне зақым келтіруі мүмкін, ол үшін Oregon Scientific жауапты болмайды. Ақпарат алу үшін жиһаз өндірушісінің күтім нұсқауларын қараңыз.
• Бұл нұсқаулықтың мазмұнын өндірушінің рұқсатынсыз көбейтуге болмайды.
• Ескі батареяларды сұрыпталмаған коммуналдық қалдық ретінде тастамаңыз. Мұндай қалдықтарды арнайы өңдеу үшін бөлек жинау қажет.
• Кейбір құрылғылар батареяның қауіпсіздік жолағымен жабдықталғанын ескеріңіз. Алғашқы қолданар алдында жолақты батарея бөлімінен алыңыз.

Ескертпе
Осы өнімнің техникалық сипаттамалары мен пайдаланушы нұсқаулығының мазмұны ескертусіз өзгертілуі мүмкін.
