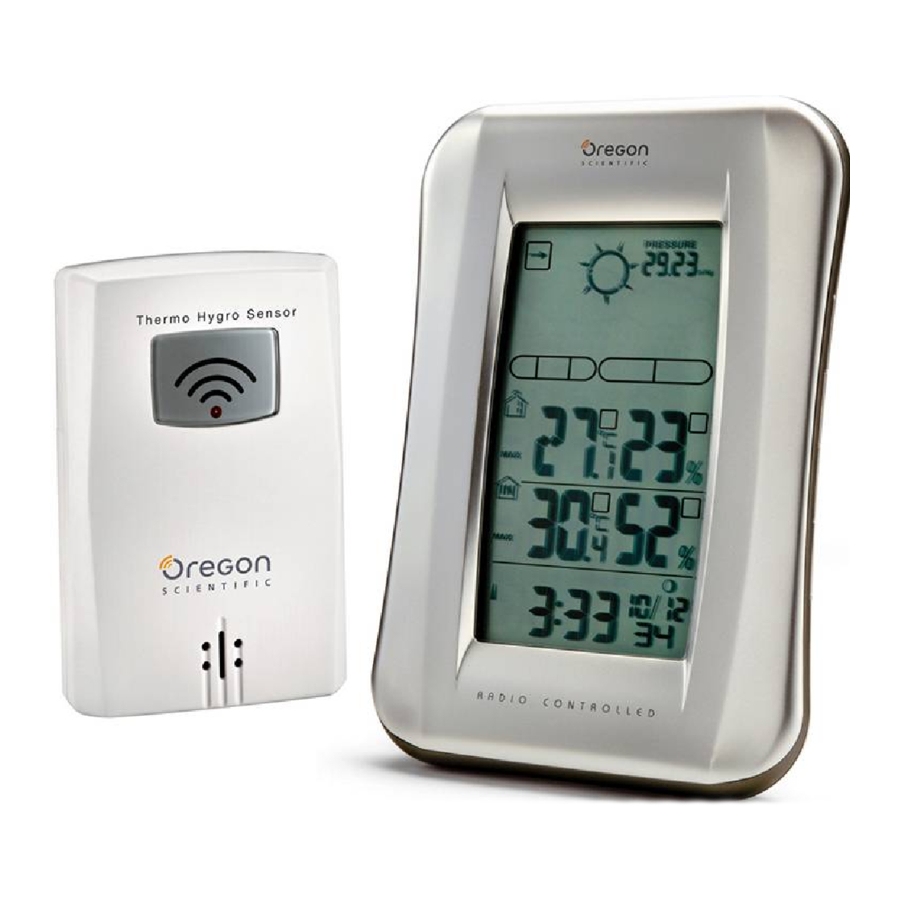

Oregon Scientific BAR688HGA - Manuel de la station météo sans fil

INTRODUCTION

Nous vous remercions d'avoir choisi cette station météo sans fil Oregon Scientific^TM avec affichage de la température / humidité et horloge atomique à réglage automatique (BAR688HGA). Cette horloge est fournie avec un capteur à distance (THGR122N) et peut prendre en charge jusqu'à 3 capteurs au total (capteurs supplémentaires vendus séparément).

REMARQUE Veuillez garder ce manuel à portée de main lorsque vous utilisez votre nouveau produit. Il contient des instructions pratiques étape par étape, ainsi que des spécifications techniques et des avertissements que vous devez connaître.

APERÇU DE L'HORLOGE

VUE DE FACE

1. SNOOZE
2. Zone de prévisions météorologiques
3. Zone de température extérieure
4. Zone de température intérieure
5. Zone de l'heure / alarme

VUE ARRIÈRE

1. TEMP / HUMIDITY HI / LO : Modifier les réglages ou activer / désactiver l'alarme de température / humidité haute ou basse pour le canal 1
2. : Augmenter / diminuer le réglage ; activer / désactiver le signal de réception de l'horloge
3. CHANNEL: Changer l'affichage du capteur à distance
4. HEAT INDEX: Afficher l'indice de chaleur
5. MODE: Modifier les réglages / l'affichage
6. ALARM: Afficher le statut de l'alarme ; régler l'alarme
7. Compartiment des piles
8. MEM: Afficher la température / humidité actuelle, maximale et minimale
9. PRESSURE: Sélectionner l'unité de pression ; régler l'altitude
10. °C / °F: Sélectionner l'unité de température
11. RESET: Réinitialiser l'appareil aux réglages par défaut

AFFICHAGE LCD

Zone de prévisions météorologiques

1. Tendance de la pression
2. Prévisions météorologiques
3. Zone de confort
4. Icône de pression
5. Icône d'altitude
6. Unité de pression / d'altitude
7. Icône d'indice UV

Zone de température extérieure

1. Icône d'indice de chaleur
2. Alarme de température haute / basse
3. Icône de réception du capteur
4. Pile du capteur faible
5. Icône max / min
6. Affichage de la température
7. Alerte de verglas active
8. Alarme d'humidité haute / basse
9. Tendance de la température
10. Tendance de l'humidité
11. Affichage de l'humidité

Zone de température intérieure

1. Icône du capteur interne
2. Icône max / min
3. Affichage de la température
4. Tendance de la température
5. Tendance de l'humidité
6. Affichage de l'humidité

Zone de l'heure / alarme

1. Alarme réglée
2. Icône AM / PM
3. Réception du signal horaire
4. Icône de pile faible
5. Heure
6. Icône de mode alarme
7. Phase de la lune

CAPTEUR À DISTANCE

THGR122N

1. Indicateur d'état LED : Clignote en rouge pendant la transmission des données
2. Écran LCD

1. Trou de fixation murale
2. Trou RESET
3. Interrupteur CHANNEL
4. Compartiment des piles

CONFIGURATION DE L'HORLOGE

Insérez les piles avant la première utilisation, en respectant la polarité (+ et -). RESET après chaque changement de pile.

indique que les piles de l'unité principale sont faibles.

REMARQUE
N'utilisez pas de piles rechargeables. Nous vous recommandons d'utiliser des piles alcalines avec ce produit pour une utilisation plus longue et des piles au lithium par des températures inférieures à zéro.

CAPTEUR À DISTANCE

Le capteur collecte les relevés de température toutes les 40 secondes environ et les envoie à l'unité principale. L'unité principale peut collecter des données de jusqu'à 3 capteurs.

Pour configurer le capteur :

1. Retirez les vis du couvercle des piles.
2. Insérez les piles, en respectant la polarité (+ / -).

3. Sélectionnez un canal. Assurez-vous d'utiliser un canal différent pour chaque capteur.
4. Placez le capteur près de l'unité principale. Appuyez sur RESET sur le capteur.
5. Appuyez simultanément sur CHANNEL et MEM sur l'unité principale pour initier l'envoi du signal entre le capteur et l'unité principale.
6. Fermez le couvercle des piles et serrez les vis
7. Placez le capteur à l'endroit désiré en utilisant le support de table ou le support mural.


Pour de meilleurs résultats :

• Placez le capteur à l'abri de la lumière directe du soleil et de l'humidité.
• Ne placez pas le capteur à plus de 30 m (100 pi) de l'unité principale (intérieure).
• Positionnez le capteur de manière à ce qu'il fasse face à l'unité principale (intérieure), en minimisant les obstacles tels que les portes, les murs et les meubles.
• Placez le capteur dans un endroit avec une vue dégagée sur le ciel, loin des objets métalliques ou électroniques.
• Positionnez le capteur près de l'unité principale pendant les mois d'hiver froids, car les températures inférieures à zéro peuvent affecter les performances des piles et la transmission du signal.

La portée de transmission peut varier en fonction de nombreux facteurs. Vous devrez peut-être expérimenter différents emplacements pour obtenir les meilleurs résultats.

Les piles alcalines standard contiennent des quantités importantes d'eau. Pour cette raison, elles gèleront à des températures basses d'environ -12°C (10°F). Les piles au lithium jetables ont un seuil de température beaucoup plus bas, avec une plage de congélation estimée à moins de -30°C (-22°F).

Les portées sans fil peuvent être affectées par divers facteurs, tels que des températures extrêmement froides. Le froid extrême peut temporairement réduire la portée effective entre le capteur et la station de base. Si les performances de l'unité échouent en raison d'une basse température, l'unité reprendra son fonctionnement normal lorsque la température remontera à la plage de température normale (c'est-à-dire qu'aucun dommage permanent ne surviendra à l'unité en raison des basses températures).

TRANSMISSION DES DONNÉES DU CAPTEUR

Les données sont envoyées par le(s) capteur(s) toutes les 40 secondes. L'icône de réception du capteur dans la zone du capteur à distance indique l'état.

ICÔNE	DESCRIPTION
	L'unité principale recherche le(s) capteur(s)
	Un canal a été trouvé
	Le capteur 1 envoie des données
et "- -. -" (zone de température extérieure)	Le capteur n'a pas pu être trouvé. Recherchez le capteur ou vérifiez les piles

Pour rechercher un capteur :
Appuyez simultanément et maintenez MEM et CHANNEL pendant 2 secondes.

REMARQUE
Si le capteur n'est toujours pas trouvé, vérifiez les piles, les obstacles et l'emplacement de l'unité distante.

HORLOGE

RÉCEPTION DE L'HORLOGE

Ce produit est conçu pour synchroniser sa date et son heure automatiquement une fois qu'il est à portée du signal WWVB-60 de l'horloge atomique à Boulder, Colorado.

Le capteur collecte les signaux radio lorsqu'il se trouve dans un rayon de 1500 km (932 miles) d'un signal.

REMARQUE
La réception initiale prend 2 à 10 minutes pour la première configuration ou lorsque RESET (RÉINITIALISER) est enfoncé. Une fois l'opération terminée, l'icône de réception cessera de clignoter. Si le signal est faible, cela peut prendre jusqu'à 24 heures pour obtenir un signal valide.

SIGNAL DE RÉCEPTION

Indicateur de réception du signal d'horloge :

SIGNAL FORT	SIGNAL FAIBLE	AUCUN SIGNAL

Pour activer et forcer une recherche de signal :
Appuyez et maintenez pendant 2 secondes.

Pour désactiver la réception du signal :
Appuyez et maintenez pendant 2 secondes.

clignote lorsqu'il est désactivé.

RÉGLAGE DE L'HORLOGE

Pour régler manuellement l'horloge, assurez-vous que la réception du signal de l'horloge est désactivée.

1. Appuyez et maintenez MODE pendant 2 secondes.
2. Sélectionnez le fuseau horaire américain (Pacific (P), Eastern (E), Central (C) et Mountain (M)), l'heure, la minute, l'année, le mois, le jour et la langue. Appuyez sur ou pour modifier le réglage.
3. Appuyez sur MODE pour confirmer.

REMARQUE
Les options de langue sont English (E), German (D), French (F), Italian (I) et Spanish (S).

Appuyez sur MODE pour choisir entre les modes d'affichage de l'horloge avec secondes et de l'horloge avec jour de la semaine.

ALARME

Pour régler l'alarme :

1. Appuyez et maintenez ALARM (ALARME) pendant 2 secondes.
2. Appuyez sur pour régler l'heure / la minute.
3. Appuyez sur ALARM (ALARME) ou MODE pour confirmer. indique que l'alarme est ACTIVÉE.

Pour activer / désactiver les alarmes :

1. Appuyez sur ALARM (ALARME) pour afficher l'heure de l'alarme.
2. Appuyez à nouveau sur ALARM (ALARME) pour activer / désactiver l'alarme.

Pour désactiver l'alarme :

• Appuyez sur SNOOZE (RAPPEL) pour la désactiver pendant 8 minutes.

OU

• Appuyez sur n'importe quelle touche, sauf SNOOZE (RAPPEL), pour désactiver l'alarme et la réactiver après 24 heures.

BAROMÈTRE

Les lectures du baromètre des dernières 24 heures sont stockées par l'unité principale et utilisées pour fournir les prévisions météorologiques.

Pour sélectionner l'unité de mesure du baromètre :
Appuyez sur PRESSURE (PRESSION) pour basculer entre mb et inHg.

RÉGLER L'ALTITUDE
Pour garantir la fiabilité des lectures barométriques, réglez l'altitude afin qu'elle corresponde à la distance par rapport au niveau de la mer à votre position.

1. Appuyez et maintenez PRESSURE (PRESSION) pendant 2 secondes.
2. Utilisez et pour régler l'altitude par incréments de 10 m (33 ft) de 100 m (328 ft) à 2500 m (8202 ft).
3. Appuyez sur PRESSURE (PRESSION) pour confirmer.

PRÉVISIONS MÉTÉOROLOGIQUES

Ce produit prévoit la météo des 12 à 24 prochaines heures dans un rayon de 30 à 50 km (19 à 31 miles) en fonction des lectures de la tendance de la pression barométrique.

ICÔNE	DESCRIPTION
	Clair
	Partiellement nuageux
	Nuageux
	Pluvieux

TEMPÉRATURE ET HUMIDITÉ

Pour basculer l'unité de température :
Faites glisser °C / °F vers le réglage souhaité. Le réglage de l'unité principale annule le réglage du capteur à distance.

ENREGISTREMENTS MAXIMUM / MINIMUM

Pour consulter les enregistrements :

1. Appuyez sur CHANNEL (CANAL) pour sélectionner un capteur.
2. Appuyez sur MEM (MÉMOIRE) pour basculer entre les réglages maximum / minimum et actuels du capteur sélectionné.

Pour effacer les enregistrements maximum et minimum, appuyez et maintenez MEM (MÉMOIRE) pendant 2 secondes.

ALERTE GIVRE

Si la température du capteur du canal 1 est comprise entre 3°C et –2°C (37°F et 28°F), clignote pour vous avertir que la température approche du point de congélation.

REMARQUE
L'avertissement s'arrêtera automatiquement si la température sort de la plage d'alerte givre.

TENDANCE DE LA TEMPÉRATURE, DE L'HUMIDITÉ ET DE LA PRESSION

Les icônes de tendance de la température, de l'humidité et de la pression sont basées sur les lectures récentes du capteur.

EN HAUSSE	STABLE	EN BAISSE

ALARMES DE TEMPÉRATURE / HUMIDITÉ HAUTE / BASSE

Les alertes de température et d'humidité peuvent être réglées pour se déclencher si le capteur réglé sur le canal 1 enregistre une température/humidité supérieure ou inférieure à votre choix.

Pour activer / désactiver l'alarme :

1. Appuyez et maintenez TEMP / HUMIDITY HI / LO (TEMP / HUMIDITÉ HAUTE / BASSE) .
2. Utilisez et pour sélectionner l'alarme de température / humidité haute / basse. Appuyez sur TEMP / HUMIDITY HI / LO (TEMP / HUMIDITÉ HAUTE / BASSE) pour confirmer.
3. Appuyez sur / pour activer / désactiver l'alarme et appuyez sur TEMP / HUMIDITY HI / LO (TEMP / HUMIDITÉ HAUTE / BASSE) pour confirmer.
4. Si l'alarme a été activée, utilisez et pour sélectionner la température / l'humidité.
5. Appuyez sur TEMP / HUMIDITY HI / LO (TEMP / HUMIDITÉ HAUTE / BASSE) pour confirmer.

Pour désactiver l'alarme haute / basse :
Appuyez sur n'importe quelle touche. L'alarme se réinitialise automatiquement et retentira si la température haute / basse sélectionnée est de nouveau enregistrée.

INDICE DE CHALEUR

L'indice de chaleur combine les données de température et d'humidité pour décrire la température réelle ressentie.

AVERTISSEMENT	INDICE DE CHALEUR	SIGNIFICATION
Danger extrême	54.5°C / (130°F) ou plus	Risque élevé de déshydratation / coup de soleil
Danger	40.5 - 54°C (105 - 129°F)	Épuisement par la chaleur probable
Prudence extrême	32.2 - 40°C (90 - 104°F)	Possibilité de déshydratation due à la chaleur
Prudence	26.6 - 31.7°C (80 - 89°F)	Possibilité d'épuisement par la chaleur

• Pour afficher l'indice de chaleur, appuyez sur HEAT INDEX (INDICE DE CHALEUR).
• Pour basculer entre les lectures actuelles / maximum / minimum, appuyez sur HEAT INDEX (INDICE DE CHALEUR), puis sur CHANNEL (CANAL) pour sélectionner le canal 1-3 ou intérieur, suivi de MEM (MÉMOIRE).
• Pour basculer entre l'affichage de la température / humidité et l'indice de chaleur, appuyez et maintenez HEAT INDEX (INDICE DE CHALEUR) pendant 2 secondes. Appuyez à nouveau sur HEAT INDEX (INDICE DE CHALEUR) pour arrêter cette fonction.

REMARQUE
Si l'indice de chaleur est inférieur à 80°F / 26°C, ou si le canal souhaité ne fonctionne pas, l'indice de chaleur affichera NA (non applicable).

ZONE DE CONFORT

La zone de confort évalue le climat en fonction des mesures actuelles de température et d'humidité.

ICÔNE	TEMPÉRATURE	HUMIDITÉ
	N'importe quelle	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	N'importe quelle

PHASE DE LA LUNE

• Lorsque le calendrier est réglé, appuyez sur ou pour afficher la phase de la lune pour le jour suivant / précédent.
• Appuyez et maintenez ou pour parcourir les années (2001 à 2099).

	Nouvelle lune
	Premier croissant
	Premier quartier
	Lune gibbeuse croissante
	Pleine lune
	Lune gibbeuse décroissante
	Dernier quartier
	Dernier croissant

RÉINITIALISER

Appuyez sur RESET (RÉINITIALISER) pour restaurer les paramètres par défaut de l'appareil.

PRÉCAUTIONS

Ce produit est conçu pour vous offrir des années de service satisfaisant si vous le manipulez avec soin. Voici quelques précautions :

• Ne soumettez pas l'appareil à une force excessive, à des chocs, à la poussière, à la température ou à l'humidité, ce qui pourrait entraîner un dysfonctionnement, une durée de vie électronique plus courte, une batterie endommagée et des pièces déformées.
• N'immergez pas l'appareil dans l'eau. Si vous y renversez du liquide, séchez-le immédiatement avec un chiffon doux et non pelucheux.
• Ne nettoyez pas l'appareil avec des matériaux abrasifs ou corrosifs.
• Ne manipulez pas les composants internes de l'appareil. Cela annulera la garantie de l'appareil et pourrait causer des dommages inutiles. L'appareil ne contient aucune pièce réparable par l'utilisateur.
• Utilisez uniquement des piles neuves comme spécifié dans les instructions de l'utilisateur. Ne mélangez pas des piles neuves et usagées.
• En raison des limites d'impression, les affichages présentés dans ce manuel peuvent différer de l'affichage réel.
• Le contenu de ce manuel ne peut être reproduit sans l'autorisation du fabricant.

REMARQUE
Les spécifications techniques de ce produit et le contenu du manuel d'utilisation sont sujets à modification sans préavis.

SPÉCIFICATIONS

REMARQUE
Nous recommandons d'utiliser des piles alcalines avec ce produit pour une utilisation prolongée et des piles au lithium par des températures inférieures à zéro.
