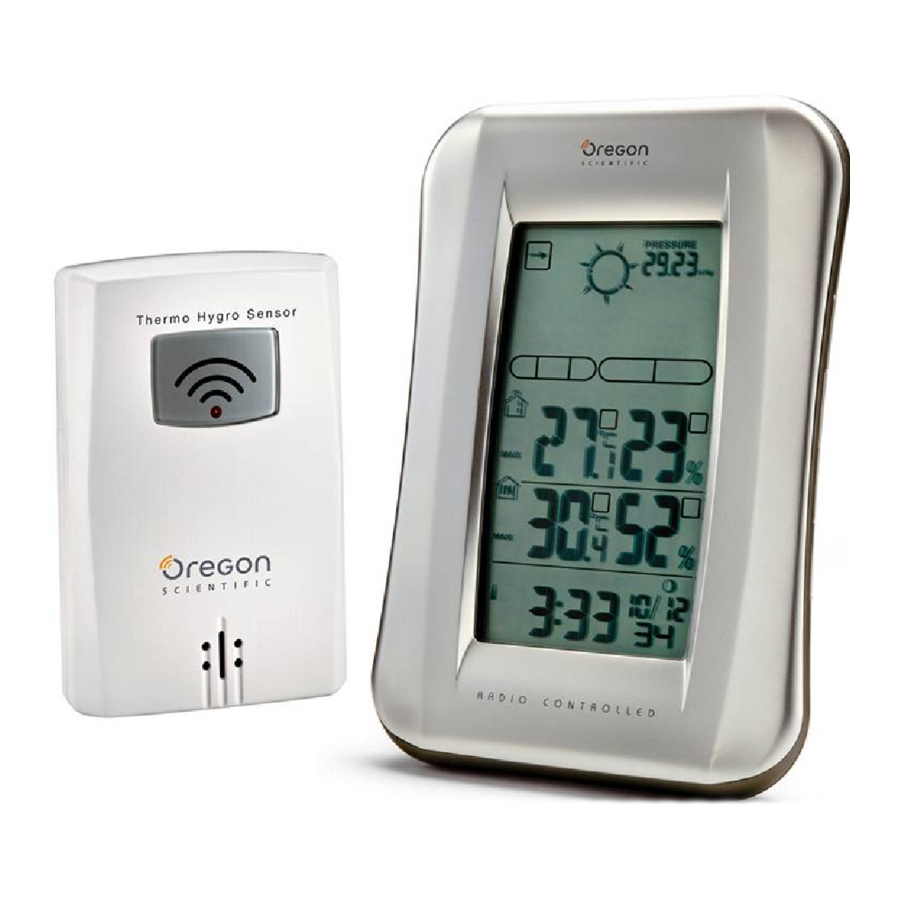

Oregon Scientific BAR688HGA - Bedienungsanleitung für die drahtlose Wetterstation

EINLEITUNG

Vielen Dank, dass Sie sich für diese Oregon Scientific^TM drahtlose Wetterstation mit Temperatur-/Luftfeuchtigkeitsanzeige und selbststellender Funkuhr (BAR688HGA) entschieden haben. Diese Uhr wird mit einem externen Sensor (THGR122N) geliefert und kann insgesamt bis zu 3 Sensoren unterstützen (zusätzliche Sensoren sind separat erhältlich).

HINWEIS Bitte halten Sie diese Bedienungsanleitung griffbereit, während Sie Ihr neues Produkt verwenden. Sie enthält praktische Schritt-für-Schritt-Anleitungen sowie technische Spezifikationen und Warnhinweise, die Sie kennen sollten.

UHR-ÜBERSICHT

ANSICHT VON VORNE

1. SNOOZE (SCHLUMMERFUNKTION)
2. Wettervorhersagebereich
3. Außentemperaturbereich
4. Innentemperaturbereich
5. Uhr- / Alarmbereich

ANSICHT VON HINTEN

1. TEMP / HUMIDITY HI / LO (TEMPERATUR / LUFTFEUCHTIGKEIT HOCH / NIEDRIG) : Einstellungen ändern oder hohe/niedrige Temperatur-/Luftfeuchtigkeitsalarme für Kanal 1 aktivieren/deaktivieren
2. : Einstellung erhöhen / verringern; Uhr-Empfangssignal aktivieren / deaktivieren
3. CHANNEL (KANAL): Anzeige des externen Sensors umschalten
4. HEAT INDEX (HITZEINDEX): Hitzeindex anzeigen
5. MODE (MODUS): Einstellungen / Anzeige ändern
6. ALARM: Alarmstatus anzeigen; Alarm einstellen
7. Batteriefach
8. MEM (SPEICHER): Aktuelle, maximale und minimale Temperatur / Luftfeuchtigkeit anzeigen
9. PRESSURE (LUFTDRUCK): Luftdruckeinheit auswählen; Höhe einstellen
10. °C / °F: Temperatureinheit auswählen
11. RESET (ZURÜCKSETZEN): Gerät auf Werkseinstellungen zurücksetzen

LCD-ANZEIGE

Wettervorhersagebereich

1. Luftdrucktrend
2. Wettervorhersage
3. Komfortzone
4. Luftdrucksymbol
5. Höhensymbol
6. Luftdruck- / Höheneinheit
7. UV-Index-Symbol

Außentemperaturbereich

1. Hitzeindex-Symbol
2. Hoch- / Tieftemperaturalarm
3. Sensor-Empfangssymbol
4. Sensorbatterie schwach
5. Max / Min Symbol
6. Temperaturanzeige
7. Eiswarnung aktiv
8. Hoch- / Tief-Luftfeuchtigkeitsalarm
9. Temperaturtrend
10. Luftfeuchtigkeitstrend
11. Luftfeuchtigkeitsanzeige

Innentemperaturbereich

1. Internes Sensorsymbol
2. Max / Min Symbol
3. Temperaturanzeige
4. Temperaturtrend
5. Luftfeuchtigkeitstrend
6. Luftfeuchtigkeitsanzeige

Uhr- / Alarmbereich

1. Alarm eingestellt
2. AM / PM Symbol
3. Uhr-Signalempfang
4. Batteriesymbol (schwach)
5. Uhr
6. Alarmmodus-Symbol
7. Mondphase

EXTERNER SENSOR

THGR122N

1. LED-Statusanzeige: Blinkt rot während der Datenübertragung
2. LCD-Bildschirm

1. Wandmontageloch
2. RESET (ZURÜCKSETZEN) Loch
3. CHANNEL (KANAL) Schalter
4. Batteriefach

UHR EINRICHTEN

Legen Sie die Batterien vor dem ersten Gebrauch ein und achten Sie auf die richtige Polarität (+ und -). RESET (ZURÜCKSETZEN) nach jedem Batteriewechsel.

zeigt an, dass die Batterien der Haupteinheit schwach sind.

HINWEIS
Verwenden Sie keine wiederaufladbaren Batterien. Wir empfehlen die Verwendung von Alkalibatterien für eine längere Nutzungsdauer und Lithiumbatterien bei Temperaturen unter dem Gefrierpunkt.

EXTERNER SENSOR

Der Sensor erfasst Temperaturwerte ca. alle 40 Sekunden und sendet diese an die Haupteinheit. Die Haupteinheit kann Daten von bis zu 3 Sensoren erfassen.

So richten Sie den Sensor ein:

1. Entfernen Sie die Schrauben von der Batteriefachabdeckung.
2. Legen Sie die Batterien ein und achten Sie auf die richtige Polarität (+ / -).

3. Wählen Sie einen Kanal. Stellen Sie sicher, dass Sie für jeden Sensor einen anderen Kanal verwenden.
4. Platzieren Sie den Sensor in der Nähe der Haupteinheit. Drücken Sie RESET (ZURÜCKSETZEN) am Sensor.
5. Drücken Sie gleichzeitig CHANNEL (KANAL) und MEM (SPEICHER) an der Haupteinheit, um die Signalübertragung zwischen Sensor und Haupteinheit zu initiieren.
6. Schließen Sie die Batteriefachabdeckung und befestigen Sie die Schrauben.
7. Platzieren Sie den Sensor am gewünschten Ort, indem Sie den Tischständer oder die Wandhalterung verwenden.


Für optimale Ergebnisse:

• Platzieren Sie den Sensor außerhalb direkter Sonneneinstrahlung und Feuchtigkeit.
• Platzieren Sie den Sensor nicht weiter als 30 m (100 ft) von der Haupt-(Innen-)Einheit entfernt.
• Positionieren Sie den Sensor so, dass er auf die Haupt-(Innen-)Einheit ausgerichtet ist, um Hindernisse wie Türen, Wände und Möbel zu minimieren.
• Platzieren Sie den Sensor an einem Ort mit freiem Blick zum Himmel, fern von metallischen oder elektronischen Objekten.
• Positionieren Sie den Sensor in den kalten Wintermonaten nahe an der Haupteinheit, da Temperaturen unter dem Gefrierpunkt die Batterieleistung und Signalübertragung beeinträchtigen können.

Die Übertragungsreichweite kann von vielen Faktoren abhängen. Möglicherweise müssen Sie verschiedene Standorte ausprobieren, um die besten Ergebnisse zu erzielen.

Standard-Alkalibatterien enthalten erhebliche Mengen Wasser. Aus diesem Grund gefrieren sie bei niedrigen Temperaturen von etwa -12 °C (10 °F). Einweg-Lithiumbatterien haben einen wesentlich niedrigeren Temperaturschwellenwert mit einem geschätzten Gefrierbereich von unter -30 °C (-22 °F).

Funkreichweiten können durch eine Vielzahl von Faktoren beeinträchtigt werden, wie z. B. extrem kalte Temperaturen. Extreme Kälte kann die effektive Reichweite zwischen dem Sensor und der Basisstation vorübergehend verringern. Wenn die Leistung des Geräts aufgrund niedriger Temperaturen ausfällt, nimmt das Gerät seine ordnungsgemäße Funktion wieder auf, sobald die Temperatur in den normalen Temperaturbereich ansteigt (d. h. es entstehen keine dauerhaften Schäden am Gerät durch niedrige Temperaturen).

SENSORDATENÜBERTRAGUNG

Daten werden alle 40 Sekunden von den Sensoren gesendet. Das Sensor-Empfangssymbol im Bereich des externen Sensors zeigt den Status an.

SYMBOL	BESCHREIBUNG
	Haupteinheit sucht nach dem/den Sensor(en)
	Ein Kanal wurde gefunden
	Sensor 1 sendet Daten
und "- -. -" (Außentemperaturbereich)	Der Sensor kann nicht gefunden werden. Suchen Sie nach dem Sensor oder überprüfen Sie die Batterien

So suchen Sie nach einem Sensor:
Drücken und halten Sie gleichzeitig MEM (SPEICHER) und CHANNEL (KANAL) für 2 Sekunden.

HINWEIS
Wenn der Sensor immer noch nicht gefunden wird, überprüfen Sie die Batterien, mögliche Hindernisse und den Standort der externen Einheit.

UHR

UHRZEITEMPFANG

Dieses Produkt wurde entwickelt, um Datum und Uhrzeit automatisch zu synchronisieren, sobald es sich in Reichweite des WWVB-60-Signals der Atomuhr in Boulder, Colorado, befindet.

Der Sensor empfängt die Funksignale, sobald er sich innerhalb von 1500 km (932 Meilen) von einem Signal befindet.

HINWEIS
Der erste Empfang dauert 2-10 Minuten für die Ersteinrichtung oder wenn RESET (Zurücksetzen) gedrückt wird. Sobald dies abgeschlossen ist, hört das Empfangssymbol auf zu blinken. Wenn das Signal schwach ist, kann es bis zu 24 Stunden dauern, ein gültiges Signal zu erhalten.

EMPFANGSSIGNAL

Uhrzeitsignal-Empfangsanzeige:

STARKES SIGNAL	SCHWACHES SIGNAL	KEIN SIGNAL

Um eine Signalsuche zu aktivieren und zu erzwingen:
Halten Sie für 2 Sekunden gedrückt.

Um den Signalempfang zu deaktivieren:
Halten Sie für 2 Sekunden gedrückt.

blinkt, wenn er deaktiviert ist.

UHR EINSTELLEN

Um die Uhr manuell einzustellen, stellen Sie sicher, dass der Uhrzeitsignalempfang deaktiviert ist.

1. Halten Sie MODE (Modus) für 2 Sekunden gedrückt.
2. Wählen Sie die US-Zeitzone (Pacific (P), Eastern (E), Central (C) und Mountain (M)), Stunde, Minute, Jahr, Monat, Tag und Sprache. Drücken Sie oder , um die Einstellung zu ändern.
3. Drücken Sie MODE (Modus) zur Bestätigung.

HINWEIS
Die Sprachoptionen sind Englisch (E), Deutsch (D), Französisch (F), Italienisch (I) und Spanisch (S).

Drücken Sie MODE (Modus), um zwischen den Anzeigemodi Uhr mit Sekunden und Uhr mit Wochentag zu wechseln.

ALARM

Um den Alarm einzustellen:

1. Halten Sie ALARM (Alarm) für 2 Sekunden gedrückt.
2. Drücken Sie , um Stunde / Minute einzustellen.
3. Drücken Sie ALARM (Alarm) oder MODE (Modus) zur Bestätigung. zeigt an, dass der Alarm AN ist.

Um Alarme EIN- / AUSzuschalten:

1. Drücken Sie ALARM (Alarm), um die Alarmzeit anzuzeigen.
2. Drücken Sie ALARM (Alarm) erneut, um den Alarm EIN- / AUSzuschalten.

Um den Alarm stummzuschalten:

• Drücken Sie SNOOZE (Schlummerfunktion), um ihn für 8 Minuten stummzuschalten

ODER

• Drücken Sie eine beliebige Taste außer SNOOZE (Schlummerfunktion), um den Alarm auszuschalten und ihn nach 24 Stunden erneut zu aktivieren.

BAROMETER

Barometerwerte der letzten 24 Stunden werden von der Haupteinheit gespeichert und zur Erstellung der Wettervorhersage verwendet.

Um die Barometer-Messeinheit auszuwählen:
Drücken Sie PRESSURE (Druck), um zwischen mb und inHg zu wechseln.

HÖHE EINSTELLEN
Um zuverlässige Barometerwerte zu gewährleisten, stellen Sie die Höhe so ein, dass sie den Abstand vom Meeresspiegel an Ihrem Standort widerspiegelt.

1. Halten Sie PRESSURE (Druck) für 2 Sekunden gedrückt.
2. Verwenden Sie und , um die Höhe in Schritten von 10 m (33 ft) von 100 m (328 ft) bis 2500 m (8202 ft) einzustellen.
3. Drücken Sie PRESSURE (Druck) zur Bestätigung.

WETTERVORHERSAGE

Dieses Produkt prognostiziert das Wetter der nächsten 12 bis 24 Stunden in einem Umkreis von 30-50 km (19-31 Meilen) basierend auf den Messwerten des barometrischen Drucktrends.

SYMBOL	BESCHREIBUNG
	Klar
	Teilweise bewölkt
	Bewölkt
	Regnerisch

TEMPERATUR UND LUFTFEUCHTIGKEIT

Um die Temperatureinheit umzuschalten:
Schieben Sie °C / °F auf die gewünschte Einstellung. Die Einstellung der Haupteinheit überschreibt die Einstellung des Fernsensors.

MAXIMUM- / MINIMUMWERTE

Um Werte anzuzeigen:

1. Drücken Sie CHANNEL (Kanal), um einen Sensor auszuwählen.
2. Drücken Sie MEM (Speicher), um zwischen Maximum / Minimum und den aktuellen Einstellungen für den ausgewählten Sensor zu wechseln.

Um die Maximum- und Minimumwerte zu löschen, halten Sie MEM (Speicher) für 2 Sekunden gedrückt.

EISWARNUNG

Wenn der Sensor von Kanal 1 zwischen 3°C und –2°C (37°F und 28°F) fällt, blinkt , um Sie zu warnen, dass die Temperatur den Gefrierpunkt erreicht.

HINWEIS
Die Warnung stoppt automatisch, wenn die Temperatur den Eiswarnbereich verlässt.

TEMPERATUR-, LUFTFEUCHTIGKEITS- UND DRUCKTREND

Die Symbole für Temperatur-, Luftfeuchtigkeits- und Drucktrend basieren auf den letzten Sensorwerten.

STEIGEND	STETIG	FALLEND

HOCH-/TIEFTEMPERATUR-/LUFTFEUCHTIGKEITSALARM

Temperatur- und Luftfeuchtigkeitsalarme können so eingestellt werden, dass sie ausgelöst werden, wenn der auf Kanal 1 eingestellte Sensor über oder unter einer von Ihnen gewählten Temperatur/Luftfeuchtigkeit aufzeichnet.

Um den Alarm EIN- / AUSzuschalten:

1. Halten Sie TEMP / HUMIDITY HI / LO (Temperatur / Luftfeuchtigkeit Hoch / Tief) gedrückt.
2. Verwenden Sie und , um den Hoch- / Tieftemperatur- / Luftfeuchtigkeitsalarm auszuwählen. Drücken Sie TEMP / HUMIDITY HI / LO (Temperatur / Luftfeuchtigkeit Hoch / Tief) zur Bestätigung.
3. Drücken Sie / , um den Alarm EIN / AUS zu stellen, und drücken Sie TEMP / HUMIDITY HI / LO (Temperatur / Luftfeuchtigkeit Hoch / Tief) zur Bestätigung.
4. Wenn der Alarm aktiviert wurde, verwenden Sie und , um die Temperatur / Luftfeuchtigkeit auszuwählen.
5. Drücken Sie TEMP / HUMIDITY HI / LO (Temperatur / Luftfeuchtigkeit Hoch / Tief) zur Bestätigung.

Um den Hoch-/Tiefalarm stummzuschalten:
Drücken Sie eine beliebige Taste. Der Alarm setzt sich automatisch zurück und ertönt erneut, wenn die ausgewählte Hoch-/Tieftemperatur erneut aufgezeichnet wird.

HITZEINDEX

Der Hitzeindex kombiniert Temperatur- und Luftfeuchtigkeitsdaten, um die tatsächlich gefühlte Temperatur zu beschreiben.

WARNUNG	HITZEINDEX	BEDEUTUNG
Extreme Gefahr	54.5°C / (130°F) oder höher	Hohes Risiko für Dehydration / Sonnenstich
Gefahr	40.5 - 54°C (105 - 129°F)	Hitzerschöpfung wahrscheinlich
Extreme Vorsicht	32.2 - 40°C (90 - 104°F)	Möglichkeit der Hitze-Dehydration
Vorsicht	26.6 - 31.7°C (80 - 89°F)	Möglichkeit der Hitzerschöpfung

• Um den Hitzeindex anzuzeigen, drücken Sie HEAT INDEX (Hitzeindex).
• Um zwischen aktuellen / maximalen / minimalen Messwerten zu wechseln, drücken Sie HEAT INDEX (Hitzeindex), dann CHANNEL (Kanal), um Kanal 1-3 oder innen auszuwählen, gefolgt von MEM (Speicher).
• Um zwischen Temperatur- / Luftfeuchtigkeits- und Hitzeindexanzeige zu wechseln, halten Sie HEAT INDEX (Hitzeindex) für 2 Sekunden gedrückt. Drücken Sie HEAT INDEX (Hitzeindex) erneut, um diese Funktion zu beenden.

HINWEIS
Wenn der Hitzeindex unter 80°F / 26°C liegt oder der gewünschte Kanal nicht funktioniert, wird im Hitzeindex NA angezeigt.

KOMFORTZONE

Die Komfortzone bewertet das Klima basierend auf aktuellen Temperatur- und Luftfeuchtigkeitsmessungen.

SYMBOL	TEMPERATUR	LUFTFEUCHTIGKEIT
	Beliebig	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Beliebig	< 40%

MONDPHASE

• Wenn der Kalender eingestellt ist, drücken Sie oder , um die Mondphase für den nächsten / vorherigen Tag anzuzeigen.
• Halten Sie oder gedrückt, um durch die Jahre (2001 bis 2099) zu blättern.

	Neumond
	Zunehmende Mondsichel
	Erstes Viertel
	Zunehmender Halbmond
	Vollmond
	Abnehmender Halbmond
	Letztes Viertel
	Abnehmende Mondsichel

ZURÜCKSETZEN

Drücken Sie RESET (Zurücksetzen), um das Gerät auf die Standardeinstellungen zurückzusetzen.

VORSICHTSMASSNAHMEN

Dieses Produkt wurde entwickelt, um Ihnen bei sorgfältiger Handhabung jahrelangen, zufriedenstellenden Dienst zu leisten. Hier sind einige Vorsichtsmaßnahmen:

• Setzen Sie das Gerät keiner übermäßigen Kraft, Stößen, Staub, Temperatur oder Feuchtigkeit aus, da dies zu Fehlfunktionen, einer kürzeren elektronischen Lebensdauer, einer beschädigten Batterie und verformten Teilen führen kann.
• Tauchen Sie das Gerät nicht in Wasser. Falls Sie Flüssigkeit darauf verschütten, trocknen Sie es sofort mit einem weichen, fusselfreien Tuch ab.
• Reinigen Sie das Gerät nicht mit scheuernden oder korrosiven Materialien.
• Manipulieren Sie nicht die internen Komponenten des Geräts. Dies führt zum Erlöschen der Garantie für das Gerät und kann unnötige Schäden verursachen. Das Gerät enthält keine vom Benutzer zu wartenden Teile.
• Verwenden Sie nur frische Batterien, wie in der Bedienungsanleitung angegeben. Mischen Sie keine neuen und alten Batterien.
• Aufgrund von Druckbeschränkungen können die in diesem Handbuch gezeigten Anzeigen von der tatsächlichen Anzeige abweichen.
• Der Inhalt dieses Handbuchs darf ohne Genehmigung des Herstellers nicht reproduziert werden.

HINWEIS
Die technischen Spezifikationen für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne vorherige Ankündigung geändert werden.

TECHNISCHE DATEN

HINWEIS
Wir empfehlen die Verwendung von Alkalibatterien mit diesem Produkt für eine längere Nutzungsdauer und Lithiumbatterien bei Temperaturen unter dem Gefrierpunkt.
