Oregon Scientific BAR208SX - Farb-LCD Fortgeschrittene Drahtlose Wetterstation Handbuch

ÜBERSICHT

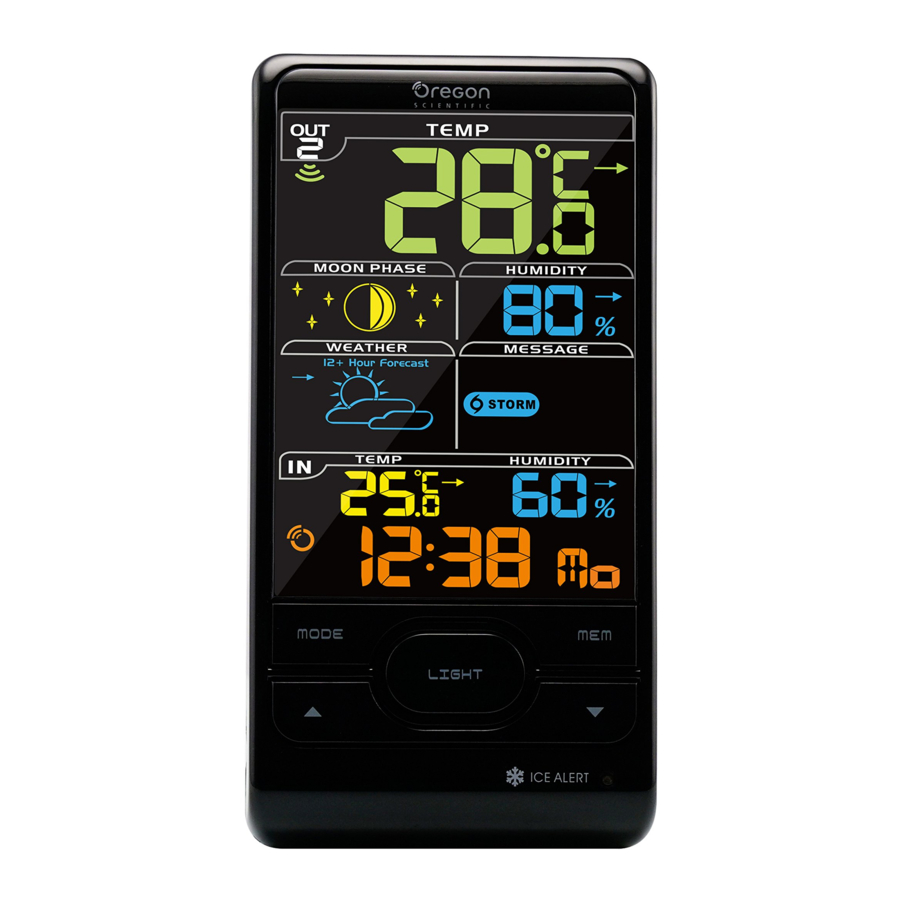

VORDERANSICHT

(FIG 1)

1. Empfangsanzeige des Außensensors
2. Mondphasenanzeige
3. Wettervorhersage
4. Innentemperatur mit Temperaturtrend
5. Funksignal-Empfangsanzeige
6. MODE: Einstellungen / Anzeige ändern
7. / : Einstellungen erhöhen / verringern; Funksignalempfang aktivieren / deaktivieren
8. Außentemperatur mit Temperaturtrend
9. Außenluftfeuchtigkeit mit Feuchtigkeitstrend
10. Wetterwarnmeldung
11. Innenluftfeuchtigkeit mit Feuchtigkeitstrend
12. Uhrzeit mit Wochentag
13. MEM: Aktuelle, maximale und minimale Temperatur / Luftfeuchtigkeit anzeigen
14. LIGHT: Hintergrundbeleuchtung für 5 Sekunden aktivieren, wenn das Gerät nicht an den Netzadapter angeschlossen ist
15. LED-Anzeige für Eiswarnung

RÜCKANSICHT

(FIG 2)

1. °C / °F: Temperatureinheit auswählen
2. RESET: Gerät auf Werkseinstellungen zurücksetzen
3. EU / UK / US: Das nächstgelegene Funksignal auswählen
4. Buchse für Netzadapter

AUSSENSENSOR

(FIG 3)

1. LED-Statusanzeige
2. Wandmontageloch
3. Batteriefach
4. RESET-Loch
5. CHANNEL-Schalter

INBETRIEBNAHME

BATTERIEN EINLEGEN

1. Das Batteriefach entfernen.
2. Die Batterien unter Beachtung der Polarität einlegen (siehe ABB. 2).
3. Nach jedem Batteriewechsel RESET drücken.

POSITION	BEDEUTUNG
Bereich Uhrzeit / Alarm und Innentemperatur	Batterien der Haupteinheit schwach
Bereich Außentemperatur	Sensorbatterien schwach

NETZADAPTER ANSCHLIESSEN

Den mitgelieferten Netzadapter an die Strombuchse anschließen und dann in eine Standard-Steckdose stecken.
HINWEIS

• Die Batterien dienen nur zur Notstromversorgung. Schließen Sie das Gerät immer über den AC/DC-Adapter an das Stromnetz an.
• Stellen Sie sicher, dass der Adapter nicht blockiert und für das Gerät leicht zugänglich ist.
• Die Basisstation und der Adapter sollten keinen nassen Bedingungen ausgesetzt werden. Keine mit Flüssigkeit gefüllten Gegenstände, wie Vasen, sollten auf der Basisstation und dem Adapter platziert werden.
• Um die Stromversorgung vollständig zu unterbrechen, ziehen Sie den Adapter aus der Steckdose.

AUSSENSENSOR

Die Haupteinheit kann Daten von bis zu 3 Sensoren erfassen.
So richten Sie den Sensor ein:

1. Das Batteriefach öffnen (siehe ABB. 3).
2. Einen Kanal auswählen und dann RESET drücken.
3. Die Batterieabdeckung schließen.
4. Den Sensor innerhalb von 30 m (98 ft) von der Haupteinheit entfernt mit dem Tischständer oder der Wandhalterung platzieren.

TIPP
Ideale Platzierungen für den Sensor wären an einer beliebigen Stelle an der Außenseite des Hauses in einer Höhe von nicht mehr als 1,5 m (5 ft), wo er vor direkter Sonneneinstrahlung oder Nässe geschützt ist, um genaue Messwerte zu erhalten.

HINWEIS
Verwenden Sie Alkalibatterien für eine längere Nutzungsdauer und handelsübliche Lithiumbatterien bei Temperaturen unter dem Gefrierpunkt.

SENSORENDATENÜBERTRAGUNG

So suchen Sie nach einem Sensor:
Halten Sie + MODE gedrückt.
Das Sensor-Empfangssymbol im Bereich des Außensensors zeigt den Status an:

SYMBOL	BESCHREIBUNG
	Haupteinheit sucht nach Sensor(en)
	Ein Kanal wurde gefunden.
	Der Sensor kann nicht gefunden werden.

TIPP Die Übertragungsreichweite kann von vielen Faktoren abhängen. Möglicherweise müssen Sie verschiedene Standorte ausprobieren, um die besten Ergebnisse zu erzielen.

UHRZEIT

UHRZEITEMPFANG

Dieses Produkt ist so konzipiert, dass es seine Uhrzeit automatisch mit einem Funksignal synchronisiert.

EU / UK:
Schieben Sie EU / UK, um das empfangene Signal auszuwählen.

• EU: DCF-77 Signal: innerhalb von 1500 km (932 Meilen) von Frankfurt, Deutschland.
• UK: MSF-60 Signal: innerhalb von 1500 km (932 Meilen) von Anthorn, England

US:

• WWVB-60 Signal: innerhalb von 3200 km (2000 Meilen) von Fort Collins, Colorado.

So aktivieren / deaktivieren Sie den Signalempfang:
Halten Sie gedrückt, um den Signalempfang zu aktivieren, oder , um ihn zu deaktivieren.
HINWEIS Der Empfang dauert 2-10 Minuten. Ist das Signal schwach, kann es bis zu 24 Stunden dauern, ein gültiges Signal zu empfangen. Wenn der Signalempfang erfolglos ist, stellen Sie Ihr Gerät neben ein Fenster, halten Sie gedrückt, um eine weitere Signalsuche zu erzwingen.

Funksignal-Empfangsanzeige:

STARKES SIGNAL	SCHWACHES SIGNAL	KEIN SIGNAL

UHRZEIT MANUELL EINSTELLEN

Um die Uhrzeit manuell einzustellen, deaktivieren Sie zuerst den Signalempfang.

1. Halten Sie MODE gedrückt.
2. Drücken Sie oder , um die Einstellungen zu ändern.
3. Drücken Sie MODE zur Bestätigung.
4. Die Einstellungsreihenfolge ist: 12/24-Stunden-Format, Stunde, Minute, Jahr, Kalendermodus (Tag – Monat / Monat – Tag),

US: Wählen Sie die Zeitzone: (P) Pacific (Pazifik), (E) Eastern (Östlich), (C) Central (Zentral) oder (M) Mountain (Gebirge).

HINWEIS
Die Sprachoptionen sind English (E) (Englisch (E)), German (D) (Deutsch (D)), French (F) (Französisch (F)), Italian (I) (Italienisch (I)) und Spanish (S) (Spanisch (S)).

So wählen Sie den Anzeigemodus:
Drücken Sie MODE, um zwischen Uhrzeit mit Sekunden / Wochentag / Kalender / Mondphase zu wählen.

WETTERVORHERSAGE

Dieses Produkt prognostiziert das Wetter für die nächsten 12 bis 24 Stunden in einem Radius von 30-50 km (19-31 Meilen) mit einer Genauigkeit von 75 %.

	Sonnig
	Teilweise bewölkt
	Bewölkt
	Regnerisch
	Schnee

WETTERWARNUNG

Die Wetterwarnmeldungen geben Hinweise auf wahrscheinliche Umstände, die auf der Grundlage der Berechnungen der Wetterstation auftreten können. Die Bedeutungen der Warnungen sind unten dargestellt:

	Bedeutung
	Risiko hoher Temperaturen
	Risiko hoher Windgeschwindigkeiten
	Sturmrisiko
	Risiko nebliger Bedingungen
	Risiko von Glatteis

TEMPERATUR UND LUFTFEUCHTIGKEIT

Temperatur-Einheit umschalten: Drücken Sie °C / °F.
Automatischer Scan zwischen Sensoren:
Drücken und halten Sie + MEM, um die Daten jedes Sensors für 3 Sekunden anzuzeigen.
Zum Beenden drücken Sie .
Umschalten zwischen aktuellen, minimalen und maximalen Aufzeichnungen für den ausgewählten Sensor:
Drücken Sie MEM wiederholt.
Zum Löschen der Aufzeichnungen: Halten Sie MEM gedrückt.

EISWARNUNG

Fällt der Sensor von Kanal 1 in den Bereich zwischen 3°C und -2°C (37°F bis 28°F), blinkt die LED-Anzeige und hört auf zu blinken, sobald die Temperatur diesen Bereich verlässt.

WETTERTRENDS

Die Trendsymbole für Temperatur, Luftfeuchtigkeit und Druck basieren auf den neuesten Sensorablesungen.

STEIGEND	KONSTANT	FALLEND

MONDPHASE

Im Mondphasenmodus drücken Sie oder um die Jahre (2001 bis 2099) zu durchsuchen.

	Neumond		Vollmond
	Zunehmende Mondsichel		Abnehmender Buckelmond
	Erstes Viertel		Letztes Viertel
	Zunehmender Buckelmond		Abnehmende Mondsichel

HINWEIS
Sterne um die Mondphase werden von 18:00 Uhr abends bis 06:00 Uhr am nächsten Morgen angezeigt.

HINTERGRUNDBELEUCHTUNG

Drücken Sie LIGHT, um die Hintergrundbeleuchtung für 5 Sekunden zu aktivieren, wenn das Gerät nicht an den Netzadapter angeschlossen ist. Die Hintergrundbeleuchtung bleibt eingeschaltet, wenn das Gerät an den Netzadapter angeschlossen ist.

ZURÜCKSETZEN

Drücken Sie RESET, um zu den Standardeinstellungen zurückzukehmen.

VORSICHTSMASSNAHMEN

• Verwenden Sie nur frische Batterien der erforderlichen Größe und des erforderlichen Typs. Mischen Sie keine alten und neuen Batterien, sowie keine unterschiedlichen Batterietypen.
• Entsorgen Sie alte Batterien nicht im unsortierten Hausmüll. Eine separate Sammlung solcher Abfälle zur speziellen Behandlung ist erforderlich.
• Wenn Sie das Produkt längere Zeit nicht verwenden möchten, entfernen Sie die Batterien. Batterien können Chemikalien auslaufen lassen, die elektronische Teile beschädigen können.
• Setzen Sie das Gerät keiner übermäßigen Kraft, Stößen, Staub, Temperatur oder Feuchtigkeit aus.
• Tauchen Sie das Gerät nicht in Wasser. Falls Flüssigkeit darüber verschüttet wird, trocknen Sie es sofort mit einem weichen, fusselfreien Tuch.
• Reinigen Sie das Gerät nicht mit scheuernden oder korrosiven Materialien.
• Manipulieren Sie nicht die internen Komponenten des Geräts. Andernfalls erlischt die Garantie.
• Die in diesem Handbuch gezeigten Bilder können von der tatsächlichen Anzeige abweichen.
• Stellen Sie bei der Entsorgung dieses Produkts sicher, dass es separat zur speziellen Behandlung gesammelt wird.
• Der Inhalt dieses Handbuchs darf ohne Genehmigung des Herstellers nicht reproduziert werden.
  HINWEIS Die technischen Spezifikationen für dieses Produkt und der Inhalt des Benutzerhandbuchs können ohne vorherige Ankündigung geändert werden.
  HINWEIS Funktionen und Zubehör sind möglicherweise nicht in allen Ländern verfügbar. Für weitere Informationen wenden Sie sich bitte an Ihren örtlichen Händler. Um eine elektronische Version des Benutzerhandbuchs herunterzuladen, besuchen Sie bitte http://global.oregonscientific.com/customerSupport.php.

TECHNISCHE DATEN

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientific.com, um mehr über Oregon Scientific Produkte zu erfahren. Für Anfragen kontaktieren Sie bitte unseren Kundendienst unter info@oregonscientific.com. Oregon Scientific Global Distribution Limited behält sich das Recht vor, Inhalte, Begriffe und Bestimmungen in diesem Benutzerhandbuch nach eigenem Ermessen jederzeit und ohne vorherige Ankündigung zu interpretieren, auszulegen und zu ändern. Im Falle von Widersprüchen zwischen der englischen Version und anderen Sprachversionen ist die englische Version maßgebend.

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt der Hersteller, Oregon Scientific Global Distribution Limited, dass der Funkanlagentyp Colour LCD Advanced Wireless Weather Station (Modell: BAR208SX) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://global.oregonscientific.com/customerSupport.php.

LÄNDER MIT ERFÜLLTER RED-KONFORMITÄT
Alle EU-Länder, die Schweiz und Norwegen
