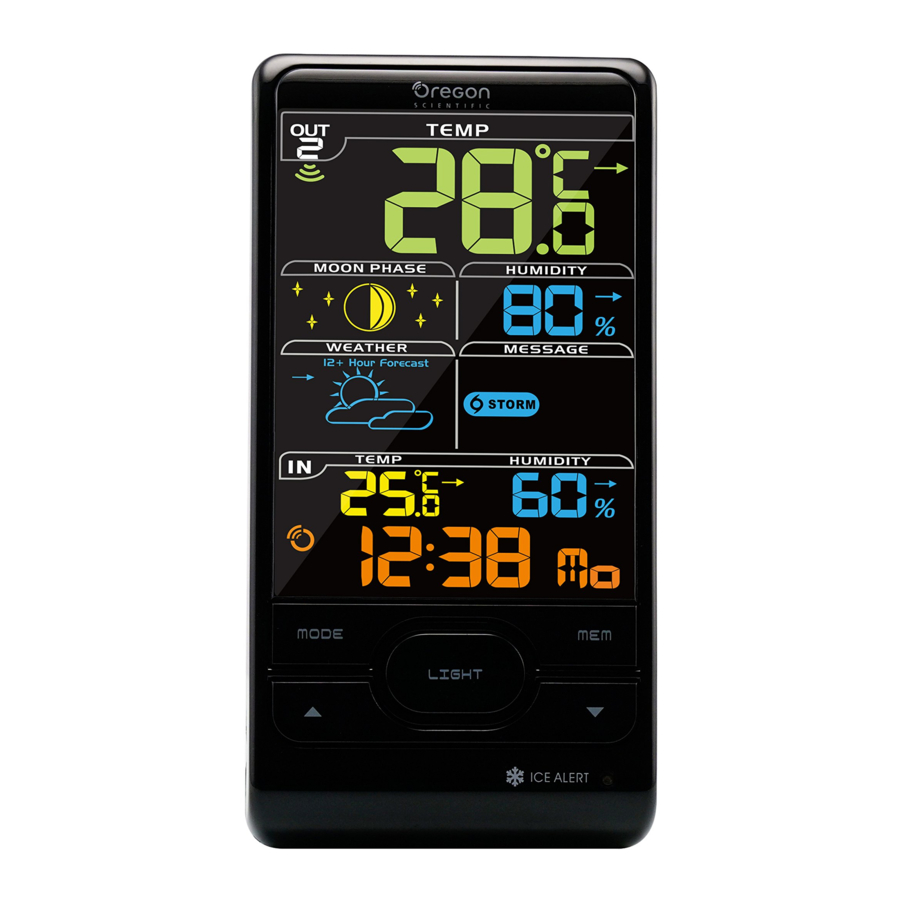

Oregon Scientific BAR208SX - Manuali i Stacionit të Avancuar të Motit me Valë dhe LCD me Ngjyra

PËRMBLEDHJE

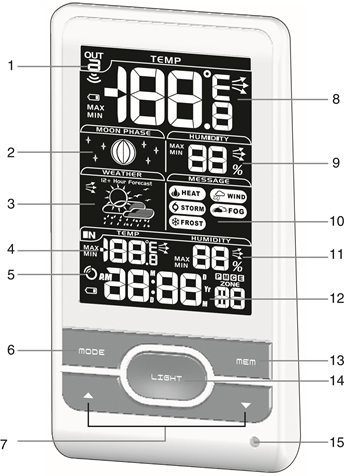

PAMJA E PËRPARME

(FIG 1)

1. Treguesi i marrjes së sensorit të largët
2. Leximi i fazës së hënës
3. Parashikimi i motit
4. Temperatura e brendshme me trendin e temperaturës
5. Treguesi i marrjes së sinjalit të orës
6. MODE (modaliteti): Ndrysho cilësimet / shfaqjen
7. / : Rrit / zvogëlo cilësimet; aktivizo / çaktivizo sinjalin e marrjes së orës
8. Temperatura e jashtme me trendin e temperaturës
9. Lagështia e jashtme me trendin e lagështisë
10. Mesazhi paralajmërues i motit
11. Lagështia e brendshme me trendin e lagështisë
12. Ora me ditën e javës
13. MEM (mem): Shiko temperaturën aktuale, maksimale dhe minimale / lagështinë
14. LIGHT (drita): Aktivizo dritën e prapme për 5 sekonda kur njësia nuk është e lidhur në Adaptorin AC
15. Treguesi LED i alarmit të akullit

PAMJA E PASME

(FIG 2)

1. °C / °F: Zgjidh njësinë e temperaturës
2. RESET (rivendos): Rivendos njësinë në cilësimet e parazgjedhura
3. EU / UK / US: Zgjidh sinjalin më të afërt radio
4. Foleja e përshtatësit të energjisë AC

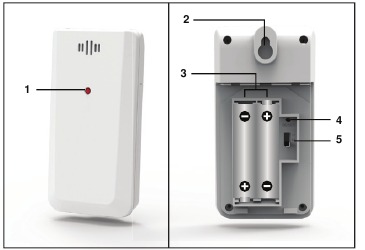

SENSORI I LARGËT

(FIG 3)

1. Treguesi LED i statusit
2. Vrimë për montim në mur
3. Ndërkompartimenti i baterisë
4. Vrima RESET (rivendos)
5. Çelësi CHANNEL (kanali)

FILLIMI

VENDOSNI BATERITË

1. Hiqeni ndërkompartimentin e baterisë.
2. Vendosni bateritë, duke përputhur polaritetet (shih FIG 2).
3. Shtypni RESET (rivendos) pas çdo ndërrimi të baterisë.

VENDNDODHJA	KUJDES
Zona e orës / alarmit dhe temperaturës së brendshme	Bateritë e njësisë kryesore janë të ulëta
Zona e temperaturës së jashtme	Bateritë e sensorit janë të ulëta

LIDHNI PËRSHTATËSIN AC

Lidheni përshtatësin e energjisë të furnizuar me folenë e energjisë, pastaj futeni në një prizë standarde AC.
SHËNIM

• Bateritë janë vetëm për përdorim rezervë. Gjithmonë lidheni njësinë me burimin e rrjetit elektrik përmes përshtatësit AC/DC.
• Sigurohuni që përshtatësi të mos jetë i penguar dhe të jetë lehtësisht i arritshëm për njësinë.
• Stacioni bazë dhe përshtatësi nuk duhet të ekspozohen ndaj kushteve të lagështa. Asnjë objekt i mbushur me lëng, si vazo, nuk duhet të vendoset në stacionin bazë dhe përshtatësin.
• Për t'u shkëputur plotësisht nga energjia, shkëputeni përshtatësin nga rrjeti.

SENSORI I LARGËT

Njësia kryesore mund të mbledhë të dhëna nga deri në 3 sensorë.
Për të konfiguruar sensorin:

1. Hapni ndërkompartimentin e baterisë (shih FIG 3).
2. Zgjidhni një kanal pastaj shtypni RESET (rivendos).
3. Mbyllni derën e baterisë.
4. Vendoseni sensorin brenda 30 m (98 ft) nga njësia kryesore duke përdorur stendën e tavolinës ose montimin në mur.

KËSHILLË

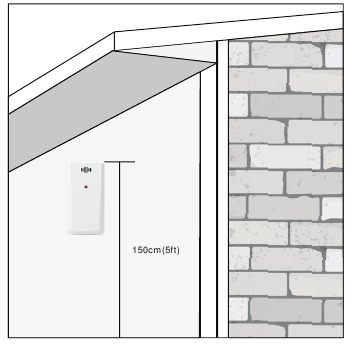

Vendosjet ideale për sensorin do të ishin në çdo vendndodhje në pjesën e jashtme të shtëpisë në një lartësi jo më shumë se 5 ft dhe që mund ta mbrojë atë nga rrezet e diellit direkte ose kushtet e lagështa për një lexim të saktë.

SHËNIM
Përdorni bateri alkaline për përdorim më të gjatë dhe bateri litiumi të klasit konsumator në temperatura nën ngrirje.

TRANSMETIMI I TË DHËNAVE TË SENSORIT

Për të kërkuar një sensor:
Shtypni dhe mbani + MODE (modaliteti).
Ikona e marrjes së sensorit në zonën e sensorit të largët tregon statusin:

IKONA	PËRSHKRIMI
	Njësia kryesore po kërkon sensor(ë)
	Një kanal është gjetur.
	Sensori nuk mund të gjendet.

KËSHILLË Gama e transmetimit mund të ndryshojë në varësi të shumë faktorëve. Mund t'ju duhet të eksperimentoni me vendndodhje të ndryshme për të marrë rezultatet më të mira.

ORA

MARRJA E ORËS

Ky produkt është krijuar për të sinkronizuar automatikisht orën e tij me një sinjal ore.

EU / UK:
Rrëshqitni EU / UK për të zgjedhur sinjalin e marrë.

• EU: Sinjali DCF-77: brenda 1500 km (932 milje) nga Frankfurti, Gjermani.
• UK: Sinjali MSF-60: brenda 1500 km (932 milje) nga Anthorn, Angli

US:

• Sinjali WWVB-60: brenda 3200 km (2000 milje) nga Fort Collins Colorado.

Për të aktivizuar / çaktivizuar marrjen e sinjalit:
Shtypni dhe mbani për të aktivizuar ose për të çaktivizuar marrjen e sinjalit.
SHËNIM Marrja zgjat 2-10 minuta. Nëse sinjali është i dobët, mund të duhen deri në 24 orë për të marrë një sinjal të vlefshëm. Nëse marrja e sinjalit është e pasuksesshme, vendoseni njësinë tuaj pranë një dritareje, shtypni dhe mbani për të detyruar një kërkim tjetër sinjali.

Treguesi i marrjes së sinjalit të orës:

SINJAL I FORTË	SINJAL I DOBËT	NUK KA SINJAL

VENDOSNI ORËN MANUALISHT

Për të vendosur orën manualisht, çaktivizoni së pari marrjen e sinjalit.

1. Shtypni dhe mbani MODE (modaliteti).
2. Shtypni ose për të ndryshuar cilësimet.
3. Shtypni MODE (modaliteti) për të konfirmuar.
4. Renditja e cilësimeve është: formati 2/24 orë, ora, minuta, viti, modaliteti i kalendarit (dita – muaji / muaji – dita),

US: Zgjidhni zonën kohore: (P) Paqësor, (E) Lindor, (C) Qendror ose (M) Malor.

SHËNIM
Opsionet e gjuhës janë anglisht (E), gjermanisht (D), frëngjisht (F), italisht (I) dhe spanjisht (S).

Për të zgjedhur modalitetin e shfaqjes:
Shtypni MODE (modaliteti) për të zgjedhur midis orës me sekonda / ditën e javës / kalendarin / fazën e hënës.

PARASHIKIMI I MOTIT

Ky produkt parashikon 12 deri në 24 orët e ardhshme të motit brenda një rreze prej 30-50 km (19-31 milje) me një saktësi prej 75%.

	Me diell
	Pjesërisht me re
	Me re
	Me shi
	Me borë

MESAZHI I PARALAJMËRIMIT PËR MOTIN

Mesazhet e paralajmërimit për motin ofrojnë indikacione për rrethanat e mundshme që mund të lindin bazuar në llogaritjet e stacionit të motit. Kuptimet për paralajmërimet janë ilustruar më poshtë:

	Kuptimi
	Rrezik për temperatura të larta
	Rrezik për shpejtësi të larta të erës
	Rrezik për stuhi
	Rrezik për kushte me mjegull
	Rrezik për kushte me akull

TEMPERATURA DHE LAGËSHTIA

Për të ndërruar njësinë e temperaturës: Shtypni °C / °F.
Për të skanuar automatikisht midis sensorëve:
Shtypni dhe mbani + MEM për të shfaqur të dhënat e secilit sensor për 3 sekonda.
Për të përfunduar shtypni .
Për të ndërruar midis regjistrimeve aktuale, minimale dhe maksimale për sensorin e zgjedhur:
Shtypni MEM vazhdimisht.
Për të fshirë regjistrimet: Shtypni dhe mbani MEM.

PARALAJMËRIM PËR AKULL

Nëse sensori i kanalit 1 bie midis 3°C deri në -2°C (37°F deri në 28°F), treguesi LED do të pulsojë dhe do të ndalojë së pulsuari pasi temperatura të jetë jashtë këtij intervali.

PRIRJET E MOTIT

Ikonat e prirjes së temperaturës, lagështisë dhe presionit bazohen në leximet e fundit të sensorit.

RRITJE	QËNDRUESHME	RËNIE

FAZA E HËNËS

Në modalitetin e fazës së hënës, shtypni osepër të skanuar përmes viteve (2001 deri në 2099).

	Hëna e re		Hëna e plotë
	Gjysmëhënë në rritje		Hëna e plotë në zbritje
	Çereku i parë		Çereku i fundit
	Hëna e plotë në rritje		Gjysmëhënë në zbritje

SHËNIM
Ikonat e yjeve rreth fazës së hënës do të shfaqen nga ora 6 e pasdites deri në orën 6 të mëngjesit të nesërm.

NDRIÇIMI I PASMË

Shtypni LIGHT (NDRIÇIM) për të aktivizuar ndriçimin e pasmë për 5 sekonda kur njësia nuk është e lidhur në adaptuesin AC. Ndriçimi i pasmë qëndron i ndezur kur njësia është e lidhur në adaptuesin AC.

RI-INSTALO

Shtypni RESET (RI-INSTALO) për t'u kthyer në cilësimet e parazgjedhura.

MASAT PARAPRAKE

• Përdorni vetëm bateri të freskëta të madhësisë dhe llojit të kërkuar. Mos përzieni bateri të vjetra dhe të reja, lloje të ndryshme baterish.
• Mos hidhni bateritë e vjetra si mbetje komunale të pazgjedhura. Mbledhja e këtyre mbetjeve veçmas për trajtim të veçantë është e nevojshme.
• Nëse nuk planifikoni ta përdorni produktin për një kohë të gjatë, hiqni bateritë. Bateritë mund të rrjedhin kimikate që mund të dëmtojnë pjesët elektronike.
• Mos e ekspozoni pajisjen ndaj forcës, goditjes, pluhurit, temperaturës ose lagështisë së tepërt.
• Mos e zhytni pajisjen në ujë. Nëse derdhni lëng mbi të, thajeni menjëherë me një leckë të butë pa fije.
• Mos e pastroni pajisjen me materiale gërryese ose korrozive.
• Mos ndërhyni në komponentët e brendshëm të pajisjes. Kjo e bën të pavlefshme garancinë.
• Imazhet e treguara në këtë manual mund të ndryshojnë nga ekrani aktual.
• Kur hidhni këtë produkt, sigurohuni që të mblidhet veçmas për trajtim të veçantë.
• Përmbajtja e këtij manuali nuk mund të riprodhohet pa lejen e prodhuesit.
  SHËNIM Specifikimet teknike për këtë produkt dhe përmbajtja e manualit të përdoruesit mund të ndryshojnë pa njoftim.
  SHËNIM Karakteristikat dhe aksesorët nuk do të jenë të disponueshëm në të gjitha vendet. Për më shumë informacion, ju lutemi kontaktoni shitësin tuaj lokal. Për të shkarkuar një version elektronik të manualit të përdoruesit, ju lutemi vizitoni http://global.oregonscientific.com/customerSupport.php.

SPECIFIKIMET

LLOJI	PËRSHKRIMI
NJËSIA KRYESORE
G x G x L	94 x 51 x 182.5 mm (3.70 x 2.01 x 7.19 in)
Pesha	241 g (8.5 oz) pa bateri
Gama e temperaturës	-5°C deri në 50°C (23°F deri në 122°F)
Rezolucioni	0.1°C (0.1°F)
Frekuenca e sinjalit	433 MHz
Gama e lagështisë	25% - 95 %
Rezolucioni i lagështisë	1 %
Fuqia	3 x UM-3 (AA) 1.5 V bateri Adaptues DC 5V 150 mA
NJËSIA E LARGËT (THGR511)
G x G x L	50 x 22 x 96 mm (1.97 x 0.87 x 3.78 in)
Pesha	49 g (1.73 ounces) pa bateri
Gama e transmetimit	30 m (98 ft) pa pengesa
Gama e temperaturës	-20°C deri në 60°C (-4°F deri në 140°F)
Gama e lagështisë	25% - 95%
Fuqia	2 x UM-4 (AAA) 1.5 V bateri

RRETH OREGON SCIENTIFIC

Vizitoni faqen tonë të internetit www.oregonscientific.com për të mësuar më shumë rreth produkteve të Oregon Scientific. Për çdo pyetje, ju lutemi kontaktoni Shërbimet tona të Klientit në info@oregonscientific.com. Oregon Scientific Global Distribution Limited rezervon të drejtën të interpretojë dhe të interpretojë çdo përmbajtje, kushte dhe dispozita në këtë manual përdoruesi dhe ta ndryshojë atë, sipas gjykimit të saj të vetëm, në çdo kohë pa njoftim paraprak. Në masën që ka ndonjë mospërputhje midis versionit anglisht dhe çdo versioni tjetër gjuhësor, versioni anglisht do të mbizotërojë.

DEKLARATA E KONFORMITETIT E BE-së

Me anë të kësaj, prodhuesi, Oregon Scientific Global Distribution Limited, deklaron se lloji i pajisjes radio Stacioni i Motit me Valë i Avancuar me LCD me Ngjyra (modeli: BAR208SX) është në përputhje me Direktivën 2014/53/BE. Teksti i plotë i Deklaratës së Konformitetit të BE-së është i disponueshëm në adresën e internetit në vijim: http://global.oregonscientific.com/customerSupport.php.

VENDET E MIRATUARA ME TË KUQE PËRMBUSHIN
Të gjitha vendet e BE-së, Zvicra dhe Norvegjia
