Oregon Scientific BAR208SX - Színes LCD Fejlett Vezeték Nélküli Időjárás-állomás Kézikönyv

Tartalom

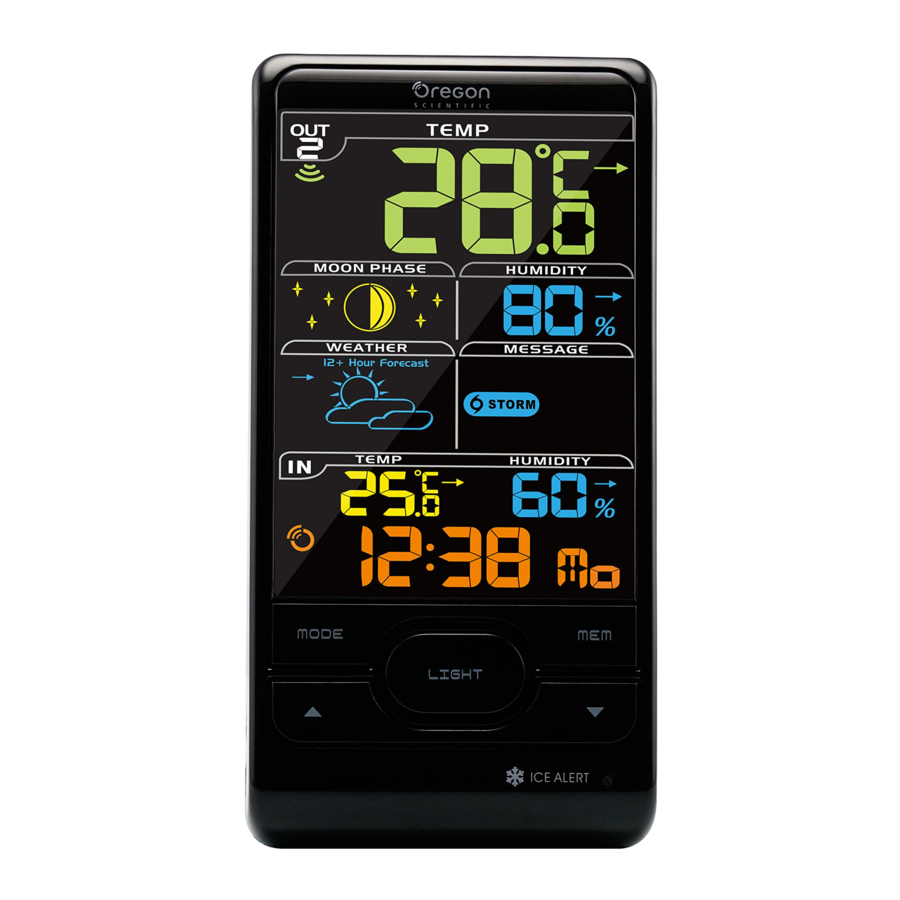

ÁTTEKINTÉS

ELSŐ NÉZET

ÁTTEKINTÉS - ELSŐ NÉZET
(1. ÁBRA)

  1. Külső érzékelő vételjelző
  2. Holdfázis kijelzés
  3. Időjárás előrejelzés
  4. Belső hőmérséklet hőmérséklet trenddel
  5. Órajel vételjelző
  6. MODE (MÓD): Beállítások / kijelző módosítása
  7. / : Beállítások növelése / csökkentése; órajel vételjel aktiválása / deaktiválása
  8. Külső hőmérséklet hőmérséklet trenddel
  9. Külső páratartalom páratartalom trenddel
  10. Időjárás figyelmeztető üzenet
  11. Belső páratartalom páratartalom trenddel
  12. Óra a hét napjával
  13. MEM (MEM): Aktuális, maximális és minimális hőmérséklet / páratartalom megtekintése
  14. LIGHT (FÉNY): Háttérvilágítás aktiválása 5 másodpercre, ha az egység nincs csatlakoztatva a hálózati adapterhez
  15. Jégriasztás LED jelző

HÁTSÓ NÉZET

ÁTTEKINTÉS - HÁTSÓ NÉZET
(2. ÁBRA)

  1. °C / °F: Hőmérséklet mértékegység kiválasztása
  2. RESET (RESET): Az egység alapértelmezett beállításainak visszaállítása
  3. EU / UK / US: A legközelebbi rádiójel kiválasztása
  4. Hálózati adapter csatlakozó

KÜLSŐ ÉRZÉKELŐ

ÁTTEKINTÉS - KÜLSŐ ÉRZÉKELŐ
(3. ÁBRA)

  1. LED állapotjelző
  2. Fali rögzítő lyuk
  3. Elemtartó
  4. RESET (RESET) lyuk
  5. CHANNEL (CSATORNA) kapcsoló

ELKEZDÉS

HELYEZZE BE AZ ELEMEKET

  1. Távolítsa el az elemtartót.
  2. Helyezze be az elemeket, ügyelve a polaritásra (lásd a 2. ÁBRÁT).
  3. Nyomja meg a RESET (RESET) gombot minden elemcsere után.
HELY JELENTÉS
Óra / ébresztő és belső hőmérséklet terület Főegység elemei lemerültek
Külső hőmérséklet terület Érzékelő elemei lemerültek

CSATLAKOZTASSA A HÁLÓZATI ADAPTERT

Csatlakoztassa a mellékelt hálózati adaptert a tápcsatlakozóhoz, majd dugja be egy szabványos hálózati aljzatba.
MEGJEGYZÉS

  • Az elemek csak tartalék használatra szolgálnak. Mindig csatlakoztassa az egységet a hálózati áramforráshoz AC/DC adapteren keresztül.
  • Győződjön meg arról, hogy az adapter nincs elzárva, és könnyen hozzáférhető az egység számára.
  • Az alapállomás és az adapter nem lehet kitéve nedves körülményeknek. Az alapállomásra és az adapterre nem szabad folyadékkal töltött tárgyakat, például vázákat helyezni.
  • A teljes áramtalanításhoz húzza ki az adaptert a hálózatból.

KÜLSŐ ÉRZÉKELŐ

A főegység legfeljebb 3 érzékelőtől gyűjthet adatokat.
Az érzékelő beállítása:

  1. Nyissa ki az elemtartót (lásd a 3. ÁBRÁT).
  2. Válasszon egy csatornát, majd nyomja meg a RESET (RESET) gombot.
  3. Zárja be az elemtartó ajtaját.
  4. Helyezze az érzékelőt a főegységtől számított 30 m-en (98 láb) belül az asztali állvány vagy a fali rögzítő segítségével.

TIPP
Az érzékelő ideális elhelyezése a ház külső részén, legfeljebb 1,5 méter magasságban lenne, és amely megvédi a közvetlen napfénytől vagy a nedves körülményektől a pontos leolvasás érdekében.
KÜLSŐ ÉRZÉKELŐ
MEGJEGYZÉS
Használjon alkáli elemeket a hosszabb használat érdekében, és fogyasztói minőségű lítium elemeket fagypont alatti hőmérsékleten.

ÉRZÉKELŐ ADATÁTVITEL

Érzékelő keresése:
Tartsa lenyomva a + MODE (MÓD) gombot.
Az érzékelő vétel ikonja a külső érzékelő területén mutatja az állapotot:

IKON LEÍRÁS
A főegység érzékelő(ke)t keres
Egy csatorna megtalálva.
Az érzékelő nem található.

TIPP Az átviteli tartomány számos tényezőtől függően változhat. Kísérleteznie kell különböző helyekkel a legjobb eredmény elérése érdekében.

ÓRA

ÓRA VÉTEL

Ez a termék úgy lett tervezve, hogy automatikusan szinkronizálja az óráját egy órajellel.

EU / UK:
Csúsztassa az EU / UK kapcsolót a fogadott jel kiválasztásához.

  • EU: DCF-77 jel: Frankfurt, Németország területétől számított 1500 km-en (932 mérföld) belül.
  • UK: MSF-60 jel: Anthorn, Anglia területétől számított 1500 km-en (932 mérföld) belül

US:

  • WWVB-60 jel: Fort Collins, Colorado területétől számított 3200 km-en (2000 mérföld) belül.

A jelvétel engedélyezése / letiltása:
Tartsa lenyomva a gombot a jelvétel engedélyezéséhez vagy a gombot a jelvétel letiltásához.
MEGJEGYZÉS A vétel 2-10 percet vesz igénybe. Ha a jel gyenge, akár 24 órát is igénybe vehet egy érvényes jel megszerzése. Ha a jelvétel sikertelen, helyezze az egységet egy ablak mellé, tartsa lenyomva a gombot egy újabb jelkeresés kényszerítéséhez.

Órajel vételjelző:

ERŐS JEL GYENGE JEL NINCS JEL

AZ ÓRA KÉZI BEÁLLÍTÁSA

Az óra kézi beállításához először tiltsa le a jelvételt.

  1. Tartsa lenyomva a MODE (MÓD) gombot.
  2. Nyomja meg a vagy a gombot a beállítások módosításához.
  3. Nyomja meg a MODE (MÓD) gombot a megerősítéshez.
  4. A beállítások sorrendje: 2/24 órás formátum, óra, perc, év, naptár mód (nap – hónap / hónap – nap),

US (USA): Válassza ki az időzónát: (P) Csendes-óceáni, (E) Keleti, (C) Központi vagy (M) Hegyi.

MEGJEGYZÉS
A nyelvválaszték: angol (E), német (D), francia (F), olasz (I) és spanyol (S).

A kijelzési mód kiválasztása:
Nyomja meg a MODE (MÓD) gombot a másodpercekkel / hétköznappal / naptárral / holdfázissal rendelkező óra közötti választáshoz.

IDŐJÁRÁS ELŐREJELZÉS

Ez a termék a következő 12-24 óra időjárását jósolja meg 30-50 km-es (19-31 mérföldes) sugarú körben, 75%-os pontossággal.

Napsütéses
Részben felhős
Felhős
Esős
Havas

IDŐJÁRÁSI FIGYELMEZTETŐ ÜZENET

Az időjárási figyelmeztető üzenetek a meteorológiai állomás számításai alapján valószínűsíthető körülményekre utalnak. A figyelmeztetések jelentései az alábbiakban láthatók:

Figyelmeztetés Jelentés
Magas hőmérséklet kockázata
Gyors szélsebesség kockázata
Vihar kockázata
Ködös körülmények kockázata
Jeges körülmények kockázata

HŐMÉRSÉKLET ÉS PÁRATARTALOM

A hőmérséklet mértékegységének váltása: Nyomja meg a °C / °F gombot.
Automatikus szkennelés az érzékelők között:
Nyomja meg és tartsa lenyomva a + MEM gombot az egyes érzékelők adatainak 3 másodpercig történő megjelenítéséhez.
A befejezéshez nyomja meg a gombot.
A kiválasztott érzékelő aktuális, minimális és maximális értékei közötti váltáshoz:
Nyomja meg többször a MEM gombot.
Az értékek törléséhez: Nyomja meg és tartsa lenyomva a MEM gombot.

JÉG FIGYELMEZTETÉS

Ha az 1. csatorna érzékelője 3°C és -2°C (37°F és 28°F) közé esik, a LED jelző villogni kezd, és abbahagyja a villogást, amint a hőmérséklet ezen a tartományon kívül esik.

A hőmérséklet, a páratartalom és a nyomás trend ikonok a legutóbbi érzékelőértékeken alapulnak.

NÖVEKEDÉS STABIL CSÖKKENÉS

HOLD FÁZIS

Holdfázis módban nyomja meg a vagy a gombot az évek közötti szkenneléshez (2001-től 2099-ig).

Újhold Telihold
Növekvő holdsarló Fogyó hold
Első negyed Utolsó negyed
Növekvő hold Fogyó holdsarló

MEGJEGYZÉS
A holdfázis körüli csillag ikonok este 6 órától másnap reggel 6 óráig jelennek meg.

HÁTTÉRVILÁGÍTÁS

Nyomja meg a LIGHT (fény) gombot a háttérvilágítás 5 másodpercre történő aktiválásához, ha a készülék nincs csatlakoztatva a hálózati adapterhez. A háttérvilágítás bekapcsolva marad, ha a készülék csatlakoztatva van a hálózati adapterhez.

RESET

Nyomja meg a RESET (visszaállítás) gombot az alapértelmezett beállítások visszaállításához.

ÓVINTÉZKEDÉSEK

  • Csak friss, a szükséges méretű és típusú elemeket használjon. Ne keverje a régi és az új elemeket, a különböző típusú elemeket.
  • Ne dobja a régi elemeket válogatatlan kommunális hulladékként. Az ilyen hulladékot külön kell gyűjteni a speciális kezeléshez.
  • Ha hosszabb ideig nem tervezi használni a terméket, vegye ki az elemeket. Az elemekből szivároghatnak olyan vegyi anyagok, amelyek károsíthatják az elektronikus alkatrészeket.
  • Ne tegye ki a készüléket túlzott erőhatásnak, ütésnek, pornak, hőmérsékletnek vagy páratartalomnak.
  • Ne merítse a készüléket vízbe. Ha folyadékot önt rá, azonnal törölje szárazra egy puha, szöszmentes ruhával.
  • Ne tisztítsa a készüléket súroló vagy korrozív anyagokkal.
  • Ne kísérelje meg a készülék belső alkatrészeinek módosítását. Ez a garancia érvényét veszti.
  • Az ebben a kézikönyvben látható képek eltérhetnek a tényleges kijelzőtől.
  • A termék ártalmatlanításakor gondoskodjon arról, hogy azt külön gyűjtsék a speciális kezeléshez.
  • A kézikönyv tartalma a gyártó engedélye nélkül nem reprodukálható.
    MEGJEGYZÉS A termék műszaki adatai és a felhasználói kézikönyv tartalma előzetes értesítés nélkül változhat.
    MEGJEGYZÉS A funkciók és a tartozékok nem minden országban érhetők el. További információért forduljon a helyi forgalmazóhoz. A felhasználói kézikönyv elektronikus változatának letöltéséhez látogasson el a következő weboldalra: http://global.oregonscientific.com/customerSupport.php.

SPECIFIKÁCIÓK

TÍPUS LEÍRÁS
FŐEGYSÉG
Sz x Ma x Mé 94 x 51 x 182.5 mm (3.70 x 2.01 x 7.19 in)
Súly 241 g (8.5 oz) elem nélkül
Hőmérséklet tartomány -5°C és 50°C között (23°F és 122°F között)
Felbontás 0.1°C (0.1°F)
Jelfrekvencia 433 MHz
Páratartalom tartomány 25% - 95 %
Páratartalom felbontás 1 %
Teljesítmény 3 x UM-3 (AA) 1.5 V elem DC 5V 150 mA adapter
TÁVIRÁNYÍTÓ (THGR511)
Sz x Ma x Mé 50 x 22 x 96 mm (1.97 x 0.87 x 3.78 in)
Súly 49 g (1.73 uncia) elem nélkül
Átviteli tartomány 30 m (98 ft) akadálymentes
Hőmérséklet tartomány -20°C és 60°C között (-4°F és 140°F között)
Páratartalom tartomány 25% - 95%
Teljesítmény 2 x UM-4 (AAA) 1.5 V elem

AZ OREGON SCIENTIFIC-RŐL

Látogasson el a www.oregonscientific.com weboldalunkra, hogy többet megtudjon az Oregon Scientific termékeiről. Bármilyen kérdés esetén forduljon ügyfélszolgálatunkhoz az info@oregonscientific.com címen. Az Oregon Scientific Global Distribution Limited fenntartja a jogot, hogy értelmezze és értelmezze a felhasználói kézikönyv bármely tartalmát, feltételét és rendelkezését, és hogy azt saját belátása szerint, bármikor, előzetes értesítés nélkül módosítsa. Amennyiben az angol verzió és bármely más nyelvi verzió között eltérés van, az angol verzió az irányadó.

EU-MEGFELELŐSÉGI NYILATKOZAT

Ezennel a gyártó, az Oregon Scientific Global Distribution Limited kijelenti, hogy a Colour LCD Advanced Wireless Weather Station típusú rádióberendezés (modell: BAR208SX) megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: http://global.oregonscientific.com/customerSupport.php.

ORSZÁGOK RED JÓVÁHAGYVA MEGFELEL
Az összes EU-ország, Svájc és Norvégia
