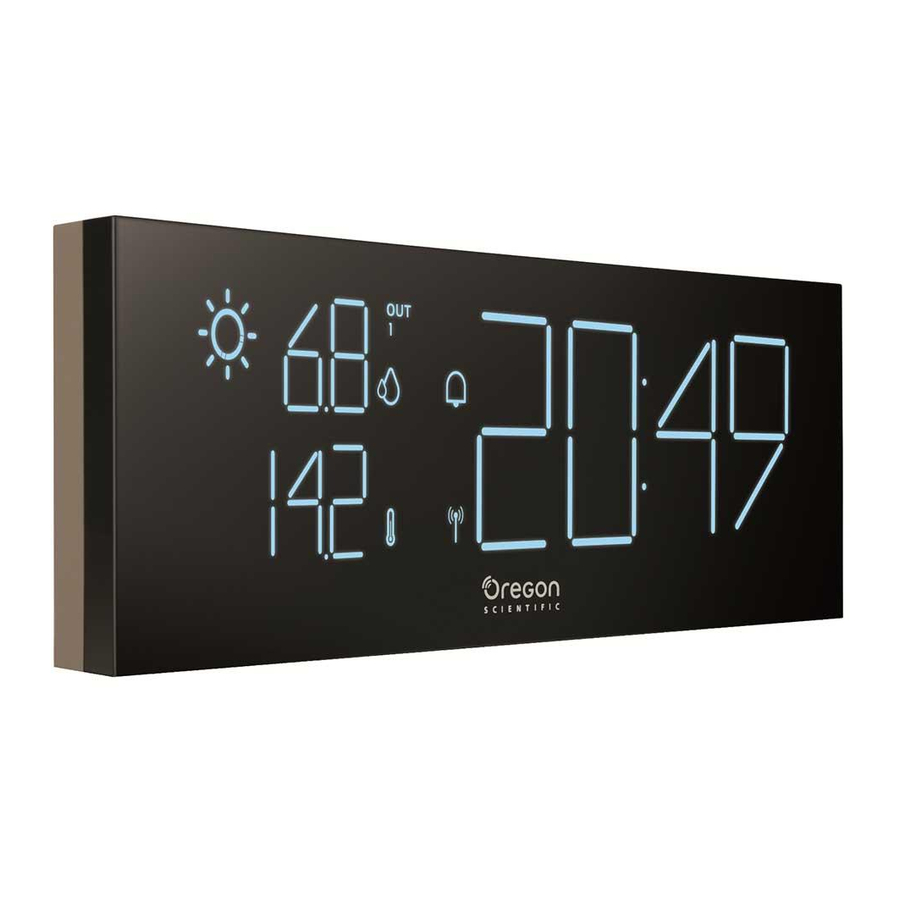

Oregon Scientific BAR292, BAR292A - Időjárás állomás használati útmutató

BEVEZETÉS

Ez az eszköz egyesíti a pontos időmérést, az ébresztést és a hőmérséklet-figyelő funkciókat egyetlen eszközzé, amelyet otthona kényelméből használhat. Tartsa kéznél ezt a kézikönyvet, miközben új termékét használja. Gyakorlati, lépésről lépésre szóló utasításokat, valamint műszaki specifikációkat és figyelmeztetéseket tartalmaz, amelyeket tudnia kell.

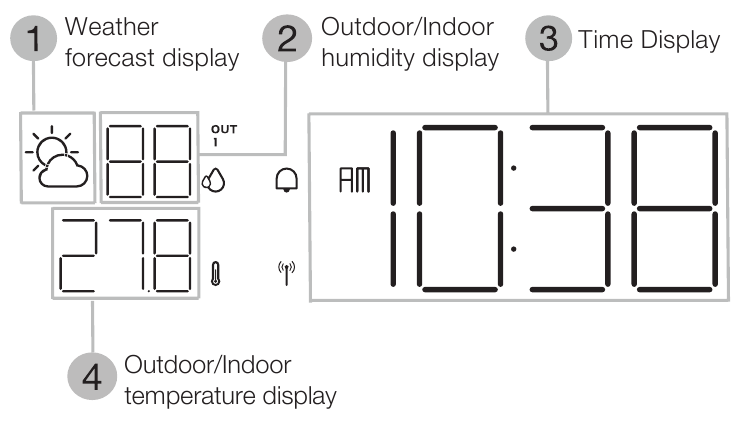

LCD KIJELZŐ

Ikon	Leírás
	Páratartalom kijelző területén (): Alacsony töltöttség a távoli érzékelőben. Az idő kijelző területén (): Alacsony töltöttség a főegység tartalék akkumulátorában (CR2032).
	Távoli érzékelő csatornaszáma
	Hőmérséklet/páratartalom automatikus hurokjelző
	Beltéri hőmérséklet/páratartalom jelző
	Páratartalom kijelző jelző (%)
	Hőmérséklet kijelző jelző (°C/°F)
	Az ébresztő be van kapcsolva.
	RCC jel vétel jelző

ÁTTEKINTÉS

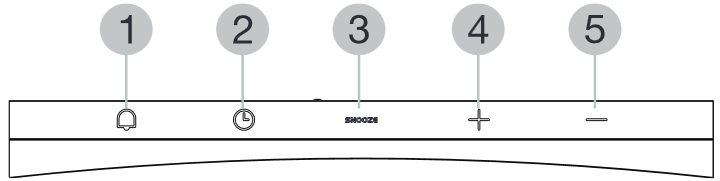

FELÜLNÉZET

1. - Nyomja meg az ébresztő kijelzésének váltásához és az ébresztő be-/kikapcsolásához. Nyomja meg és tartsa lenyomva az ébresztő beállításához.
2. - Nyomja meg az idő és a dátum kijelzés közötti váltáshoz. Nyomja meg és tartsa lenyomva a beállításokhoz.
3. - Érintse meg az ébresztő szundi funkciójához vagy a legfényesebb háttérvilágítás aktiválásához 5 másodpercre.
4. - Nyomja meg az érték növeléséhez a beállításokban, vagy nyomja meg és tartsa lenyomva az érték gyors növeléséhez a beállításokban. Nyomja meg a távoli érzékelő csatornák közötti váltáshoz növekvő sorrendben, vagy nyomja meg és tartsa lenyomva a távoli érzékelő kereséséhez.
5. - Nyomja meg az érték csökkentéséhez a beállításokban, vagy nyomja meg és tartsa lenyomva az érték gyors csökkentéséhez a beállításokban. Nyomja meg a távoli érzékelő csatornák közötti váltáshoz csökkenő sorrendben, vagy nyomja meg és tartsa lenyomva a kiválasztott távoli érzékelő eltávolításához.

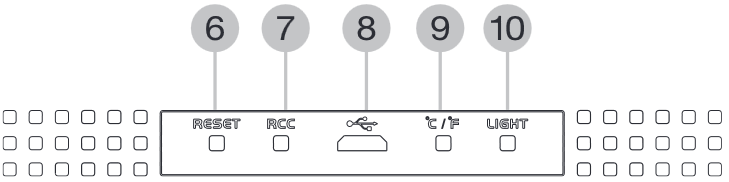

HÁTSÓ NÉZET

1. - Nyomja meg az egység alapértelmezett értékekre való visszaállításához.
2. - Nyomja meg az RCC jel vételének bekapcsolásához. Nyomja meg és tartsa lenyomva a kikapcsoláshoz.
3. - Micro USB tápcsatlakozó
4. - Nyomja meg a hőmérséklet mértékegységének váltásához.
5. - Nyomja meg a háttérvilágítás fényerejének váltásához. Nyomja meg és tartsa lenyomva a háttérvilágítás színének beállításához.

Távoli érzékelő

1. CH Csatorna 1-5. Ha egynél több érzékelőt használ, győződjön meg arról, hogy mindegyiknek más csatornaszáma van.
2. SEARCH (KERESÉS) Nyomja meg az RCC funkció kereséséhez.
3. RESET (ÚJRAINDÍTÁS) Nyomja meg, ha az érzékelő nem működik megfelelően, akkumulátorcsere vagy csatornaváltás után.

ELKEZDÉS

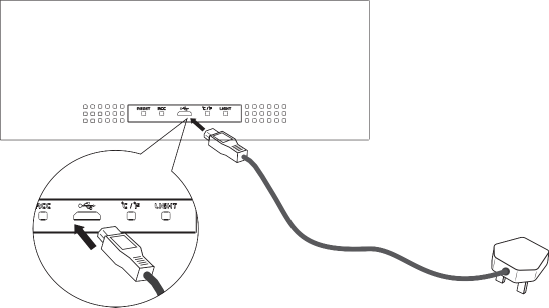

A főegység csatlakoztatása a tápegységhez

Csatlakoztassa a tápkábelt a Micro USB csatlakozóhoz, és dugja be a hálózati adaptert egy megfelelő konnektorba.

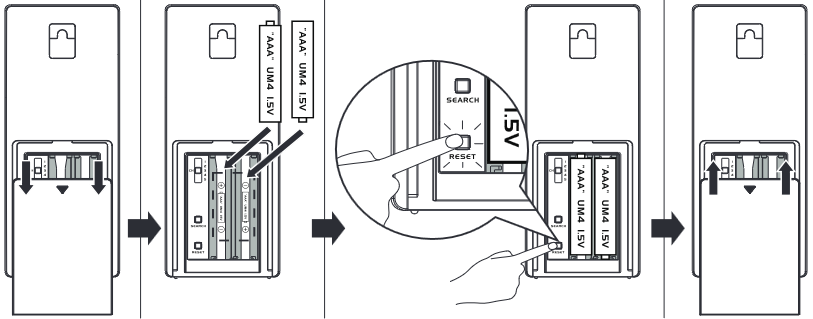

Elemek behelyezése a távoli hőérzékelőbe

1. Csúsztassa le az elemtartó fedelét a kinyitáshoz, majd helyezzen be 2 "AAA" elemet, ügyelve a polaritásra a képen látható módon.
2. Nyomja meg. Csúsztassa el az elemtartó fedelének visszahelyezéséhez.
   MEGJEGYZÉS:
   A főegység legfeljebb 5 érzékelőt tud csatlakoztatni. Nyomja meg és tartsa lenyomva a + gombot a főegységen a távoli érzékelő kereséséhez minden új érzékelő hozzáadása után.

A főegység elhelyezése

• Helyezze az eszközt a lehető legmesszebb a számítógépektől és a mikrohullámú sütőktől, hogy elkerülje az interferenciát.
• Ezt az eszközt csak beltérben, száraz helyen használja.
• Hagyjon helyet az eszköz körül a szellőzés érdekében.
• A jó hangminőség érdekében ne takarja le a hangszórót.

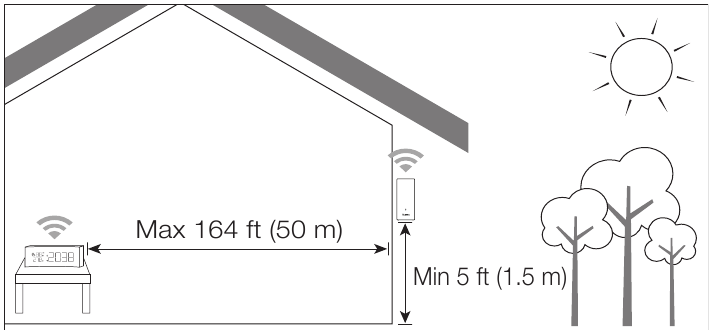

A távoli hőérzékelő elhelyezése

Helyezze az érzékelőt a házon kívül, legalább 1,5 m (5 láb) magasságban, védve a közvetlen napfénytől vagy a nedves körülményektől.

• A ikon a főegységen villog, miközben a távoli érzékelőtől érkező jelet keresi.
  MEGJEGYZÉS:
  A rádiójel a környező körülményektől függően akár 50 m-re (164 láb) is elérhet.

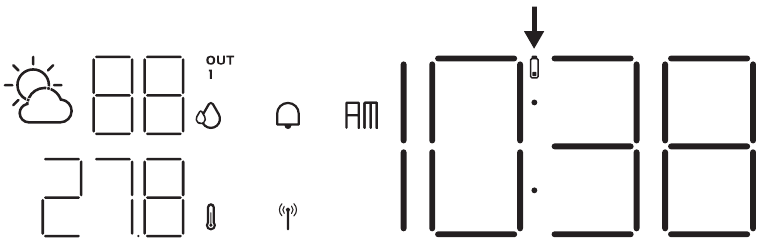

A CR2032 tartalék akkumulátor cseréje
Ez az egység CR2032 akkumulátorral van felszerelve, amely tartalék áramforrásként szolgál az óra és az ébresztési beállítások helyreállításához, amikor újra csatlakozik a hálózati tápellátáshoz. Amikor a főegység jelet mutatja, cserélje ki a CR2032 tartalék akkumulátort.

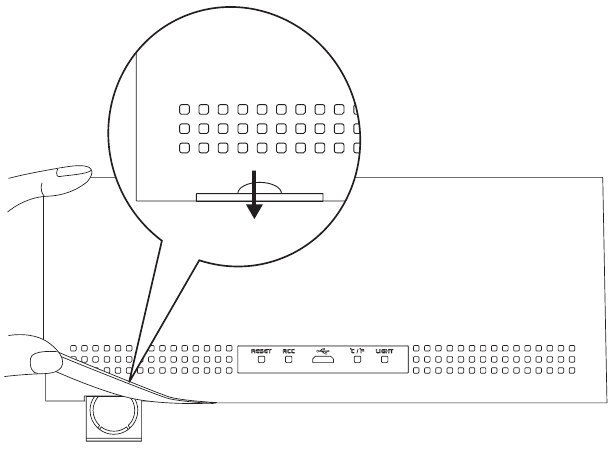

A CR2032 tartalék akkumulátor cseréje

1. Nyissa fel a gumifedél bal alsó sarkát, majd óvatosan nyomja lefelé a tartalék akkumulátor ajtajának ívelt részét a fentiek szerint.
2. Helyezze be a CR2032 tartalék akkumulátort a rekeszbe, majd tolja vissza az elemtartót a főegységbe. Csatlakoztassa a főegységet a tápegységhez, majd nyomja meg a gombot.
   MEGJEGYZÉS:
   A tartalék akkumulátor cseréjekor csak a bal alsó sarokban lévő gumifedelet hajtsa fel. Ne távolítsa el a teljes gumifedelet.

HŐMÉRSÉKLET ÉRZÉKENY LCD KIJELZŐ

Az LCD kijelző színei a legalacsonyabb elérhető csatornaszámú (pl. 1. csatorna) első érzékelő hőmérsékletének megfelelően változnak. Ha az 1. érzékelő csatorna nem érhető el, az LCD kijelző a következő elérhető érzékelő csatorna (pl. 2. csatorna) hőmérsékletének megfelelően változtatja a színét növekvő sorrendben.

Az LCD kijelző színét manuálisan is beállíthatja a gombot nyomva tartva, majd a vagy a gombot megnyomva válthat a kívánt színszám között, vagy válassza az Auto (Automatikus) lehetőséget a színek hőmérsékletnek megfelelő megváltoztatásához.

• Érintse meg a gombot a legfényesebb háttérvilágítás (LV. 3) aktiválásához 5 másodpercre.
• Nyomja meg a gombot ismételten a kívánt háttérvilágítás fényerejének (LV. 1/LV. 2/LV. 3) váltásához.
• Az egységnek eltarthat egy ideig, amíg megváltoztatja a LED kijelző színét.

RÁDIÓ VÉTEL

Ez az egység úgy van kialakítva, hogy automatikusan szinkronizálja a naptárát és az óráját, amikor a rádiójel hatótávolságán belülre kerül. A főegység képes RF óraadatokat fogadni a különböző RCC jelekben az érzékelőktől a régiótól függően:

A jel erősségétől függően a csatlakozási folyamat 2-10 percet vesz igénybe. Ha a jel gyenge, akár 24 órát is igénybe vehet egy érvényes jel vétele.

Szimbólum	Leírás
	Az RCC ki van kapcsolva
	Az RCC idő fogadva
	Nincs RCC jel véve

MEGJEGYZÉS:
Az alapértelmezett időzóna beállítása Central (C) az USA-ban és +/- 0 az EU/UK-ban. Ellenőrizze az időzóna beállítását az RCC jel vétele előtt.

IDŐ BEÁLLÍTÁSA KÉZZEL

1. Tartsa lenyomva a gombot. A képernyőn megjelenik a és a szám villog.
2. Nyomja meg egyszer vagy tartsa lenyomva a vagy a gombot a beállítás módosításához. Az EU/UK esetében az időzóna eltolás a beérkezett órajelhez képest +/- 23 órával állítja be az órát. Az USA esetében az időzóna beállítása Közép (C); Keleti (E); Atlanti (A); Újfundland (N); Csendes-óceáni (P); Hegyi (M).
3. Nyomja meg a gombot a megerősítéshez.
4. Nyomja meg egyszer vagy tartsa lenyomva a vagy a gombot a 12/24 órás formátum, óra, perc, év, naptár formátum (hónap-nap/nap-hónap), hónap, dátum és nyári időszámítás (DST) auto/ki beállításához.
5. Nyomja meg újra a gombot a megerősítéshez.

MEGJEGYZÉS

• A nyári időszámítás (DST) beállítás csak az Egyesült Államokban érhető el.
• Az RCC és a nyári időszámítás (DST) le van tiltva, ha az idő/év, hónap vagy dátum megváltozik a beállításban. A DST akkor is le van tiltva, ha az RCC ki van kapcsolva. Ha visszakapcsolja az RCC-t, a DST az utolsó beállításból folytatódik.
• A beállítási módban tartsa lenyomva a gombot a beállítások mentéséhez és az alapjáratra való visszatéréshez.

RIASZTÁS FUNKCIÓ

Riasztási idő beállítása/módosítása

1. Tartsa lenyomva a gombot.
2. Használja a és a gombot az óra beállításához, majd nyomja meg a gombot a megerősítéshez.
3. Használja a és a gombot a perc beállításához, majd nyomja meg a gombot a megerősítéshez.
4. A riasztás ikon megjelenik alapjáraton. Amikor a riasztás megszólal, 2 percig tart.
   MEGJEGYZÉS:
   A riasztás beállítási módban nyomja meg a gombot a beállítások mentéséhez és a riasztás beállítási mód elhagyásához.

Szundi funkció

• A szundi funkció használatához nyomja meg a gombot az óra tetején, amikor a riasztás megszólal. A riasztás leáll, majd 8 perc múlva újraindul.

A riasztás aktiválása/deaktiválása

• Nyomja meg a gombot a riasztás bekapcsolásához, nyomja meg kétszer a riasztás kikapcsolásához.
• Amikor a riasztás megszólal, nyomja meg a gombot a riasztás leállításához. A riasztás a következő napon újra aktiválódik.

IDŐJÁRÁS ELŐREJELZÉS

Ez a termék a következő 12 óra időjárását jelzi előre a közeli területen.

Képernyő kijelző	Leírás
	Napos
	Részben felhős
	Felhős
	Esős
	Havas

HŐMÉRSÉKLET ÉS PÁRATARTALOM FUNKCIÓ

A jelenlegi kültéri/beltéri hőmérséklet és páratartalom jelzők a képernyő bal felső és alsó sarkában találhatók. A kültéri hőmérséklet és páratartalom információk fogadásához akár 5 távoli érzékelőt is csatlakoztathat a főegységhez:

• Nyomja meg a vagy a gombot az érzékelő kijelzőjének váltásához.

MEGJEGYZÉS:
Ha a beltéri hőmérséklet alacsonyabb, mint -5°C (23.0°F), a képernyőn a LL.L felirat jelenik meg. Ha magasabb, mint 50°C (122.0°F), a képernyőn a HH.H felirat jelenik meg.

Ha a beltéri relatív páratartalom alacsonyabb, mint 25%, a képernyőn a LL felirat jelenik meg. Ha magasabb, mint 95%, a képernyőn a HH felirat jelenik meg.

Automatikus hurok az érzékelők között:

Nyomja meg a vagy a gombot többször, amíg a meg nem jelenik. Az egyes érzékelők adatai 3 másodpercig jelennek meg. Nyomja meg a +/- gombot újra az automatikus hurok kikapcsolásához, a ikon kikapcsol.

MEGJEGYZÉS:
Az érzékelő növekvő sorrendben jelenik meg. A főegység kihagyja a hiányzó érzékelőt, és a következő jelenlévő érzékelőre lép.

Távoli érzékelők keresése:

Tartsa lenyomva a gombot.

Kiválasztott érzékelő eltávolítása:

Tartsa lenyomva a gombot.

HIBAELHÁRÍTÁS

Probléma	Ok	Megoldás
A főegység egyáltalán nem jelenít meg semmit.	A főegység nincs csatlakoztatva a konnektorhoz.	Győződjön meg arról, hogy a főegység csatlakoztatva van a hálózati adapterhez.
A kültéri kijelző területe üres.	A kültéri érzékelő el lett távolítva.	Csatlakoztassa újra a kültéri érzékelőt.
A kültéri kijelző területe --- jelet mutat.	A főegység nem tud adatokat fogadni a távoli érzékelőtől.	Ellenőrizze a kapcsolatot a főegység és az érzékelő között.
A főegység nem fogad RCC jelet.	Az RCC jel vétele interferenciát tapasztalhat.	Győződjön meg arról, hogy a főegység és az érzékelő is készen áll az RCC jel fogadására. Nyomja meg a gombot az érzékelőn, és nyomja meg a gombot a főegységen az RCC jel fogadásának bekapcsolásához.
A főegység nem megfelelően jelenít meg.	A főegység nem tud adatokat fogadni a távoli érzékelőtől.	Nyomja meg a gombot a főegység visszaállításához.

ÓVINTÉZKEDÉSEK

• Ne tegye ki a készüléket túlzott erőnek, ütésnek, pornak, hőmérsékletnek vagy páratartalomnak.
• Ne merítse a készüléket vízbe. Ha folyadékot önt rá, azonnal törölje szárazra egy puha, szöszmentes ruhával.
• Ne tisztítsa a készüléket súroló vagy korrozív anyagokkal.
• Ne manipulálja a készülék belső alkatrészeit. Ez érvényteleníti a garanciát.
• Csak friss elemeket használjon. Ne keverjen új és régi elemeket.
• Az ebben a kézikönyvben látható képek eltérhetnek a tényleges kijelzőtől.
• A termék ártalmatlanításakor gondoskodjon arról, hogy külön gyűjtsék össze a speciális kezelés érdekében.
• A termék bizonyos típusú fára helyezése károsíthatja annak felületét, amiért az Oregon Scientific nem vállal felelősséget. További információkért olvassa el a bútorkészítő gondozási útmutatóját.
• A kézikönyv tartalma a gyártó engedélye nélkül nem másolható.
• Ne dobja a régi elemeket válogatatlan kommunális hulladékként. Az ilyen hulladékok külön gyűjtése a speciális kezelés érdekében szükséges.
• Felhívjuk figyelmét, hogy egyes egységek akkumulátor biztonsági csíkkal vannak ellátva. Az első használat előtt távolítsa el a csíkot az elemtartóból.

MEGJEGYZÉS:
A termék műszaki adatai és a felhasználói kézikönyv tartalma előzetes értesítés nélkül változhat. A felhasználói kézikönyv elektronikus példányának letöltéséhez látogasson el a http://global.oregonscientific.com/customerSupport.php oldalra.

SPECIFIKÁCIÓK

FŐEGYSÉG

TÁVOLI EGYSÉG (RTGN130/RTGN130A)
