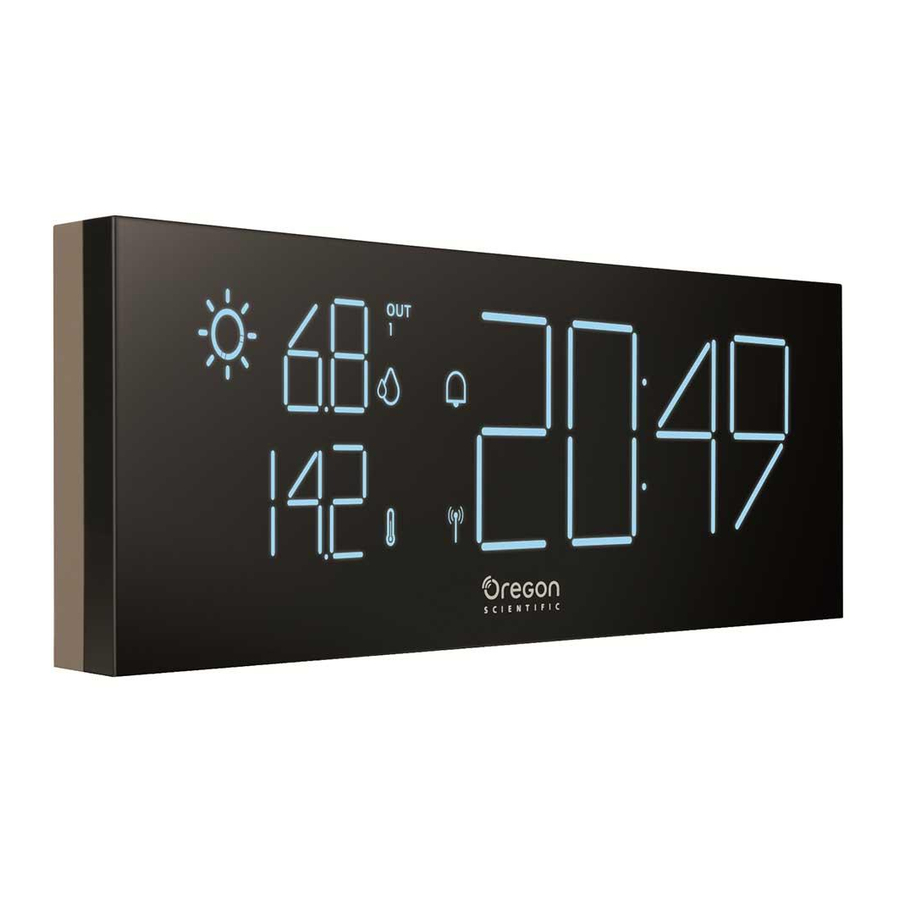

Oregon Scientific BAR292, BAR292A - Manual da Estação Meteorológica

INTRODUÇÃO

Este dispositivo reúne recursos precisos de medição de tempo, alarme e monitoramento de temperatura em uma única ferramenta que você pode usar no conforto de sua casa. Mantenha este manual à mão enquanto usa seu novo produto. Ele contém instruções práticas passo a passo, bem como especificações técnicas e avisos que você deve conhecer.

VISOR LCD

Ícone	Descrição
	Na área de exibição de umidade (): Bateria fraca no sensor remoto Na área de exibição de tempo (): Bateria fraca na bateria de backup da unidade principal (CR2032).
	Número do canal do sensor remoto
	Indicador de loop automático de temperatura/umidade
	Indicador de temperatura/umidade interna
	Indicador de exibição de umidade (%)
	Indicador de exibição de temperatura (°C/°F)
	O alarme está ligado.
	Indicador de recepção de sinal RCC

VISÃO GERAL

VISÃO SUPERIOR

1. - Pressione para alternar a exibição do alarme e ligar/desligar o alarme. Pressione e segure para entrar na configuração do alarme.
2. - Pressione para alternar entre a exibição de hora e data. Pressione e segure para entrar na configuração.
3. - Toque para adiar um alarme ou ativar a luz de fundo mais brilhante por 5 segundos.
4. - Pressione para aumentar o valor na configuração ou pressione e segure para aumentar um valor rapidamente na configuração. Pressione para alternar os canais do sensor remoto em ordem crescente ou pressione e segure para procurar o sensor remoto.
5. - Pressione para diminuir o valor na configuração ou pressione e segure para diminuir um valor rapidamente na configuração. Pressione para alternar os canais do sensor remoto em ordem decrescente ou pressione e segure para remover o sensor remoto selecionado.

VISÃO TRASEIRA

1. - Pressione para redefinir a unidade para o padrão.
2. - Pressione para ligar a recepção do sinal RCC. Pressione e segure para desligar.
3. - Conector de alimentação Micro USB
4. - Pressione para alternar a unidade de temperatura.
5. - Pressione para alternar o nível de brilho da luz de fundo. Pressione e segure para definir a cor da luz de fundo.

Sensor remoto

1. CH Canal 1-5. Se mais de um sensor estiver sendo usado, certifique-se de que cada um tenha um número de canal diferente.
2. SEARCH Pressione para procurar a função RCC.
3. RESET Pressione se o sensor não estiver funcionando corretamente, após a substituição da bateria ou alteração do canal.

COMEÇANDO

Conectando a unidade principal à fonte de alimentação

Conecte o cabo de alimentação ao conector Micro USB e conecte o adaptador de alimentação a uma tomada elétrica adequada.

Inserindo as baterias no sensor termo remoto

1. Deslize a tampa do compartimento da bateria para abrir e insira 2 pilhas "AAA", combinando a polaridade conforme mostrado.
2. Pressione. Deslize para substituir a tampa do compartimento da bateria.
   NOTA:
   A unidade principal pode conectar até 5 sensores. Pressione e segure + na unidade principal para procurar o sensor remoto toda vez depois de adicionar um novo sensor.

Posicionamento da unidade principal

• Coloque o dispositivo o mais longe possível de computadores e micro-ondas para evitar qualquer interferência.
• Use este dispositivo apenas em ambientes internos em um local seco.
• Deixe espaço ao redor do dispositivo para fins de ventilação.
• Para garantir uma boa qualidade de som, não cubra o alto-falante.

Posicionamento do sensor termo remoto

Coloque seu sensor fora de casa a uma altura não inferior a 1,5 m (5 pés), protegido da luz solar direta ou de condições úmidas.

• O ícone na unidade principal pisca enquanto procura o sinal do sensor remoto.
  NOTA:
  O sinal de rádio atinge até 50 m (164 pés), dependendo das condições do ambiente.

Substituindo a bateria de backup CR2032
Esta unidade está equipada com uma bateria CR2032 como fonte de alimentação de backup para recuperar as configurações de relógio e alarme quando reconectada à fonte de alimentação principal. Quando a unidade principal mostrar , substitua a bateria de backup CR2032.

Para substituir uma bateria de backup CR2032

1. Abra o canto inferior esquerdo da tampa de borracha e empurre suavemente a parte arqueada da porta da bateria de backup para baixo, conforme mostrado acima.
2. Substitua a bateria de backup CR2032 no compartimento e empurre o compartimento da bateria de volta para a unidade principal. Conecte a unidade principal à fonte de alimentação e pressione .
   NOTA:
   Ao substituir a bateria de backup, vire apenas a tampa de borracha do canto inferior esquerdo. Não remova toda a tampa de borracha.

VISOR LCD SENSÍVEL À TEMPERATURA

O visor LCD muda de cor de acordo com a temperatura do primeiro sensor com o menor número de canal disponível (por exemplo, canal 1). Se o canal 1 do sensor não estiver disponível, o visor LCD mudará de cor de acordo com a temperatura do próximo canal do sensor (por exemplo, canal 2) disponível em ordem crescente.

Você também pode definir a cor do visor LCD manualmente pressionando e segurando , então pressione ou para alternar entre o número de cor desejado ou escolha Auto para alterar as cores de acordo com a temperatura.

• Toque em para ativar a exibição de luz de fundo mais brilhante (LV. 3) por 5 segundos.
• Pressione repetidamente para alternar o nível de brilho da exibição da luz de fundo desejado (LV. 1/LV. 2/LV. 3).
• A unidade pode levar algum tempo para alterar a cor da exibição do LED.

RECEPÇÃO DE RÁDIO

Esta unidade foi projetada para sincronizar automaticamente seu calendário e relógio quando trazida para o alcance do sinal de rádio. A unidade principal é capaz de receber dados de relógio RF em diferentes sinais RCC dos sensores, dependendo da região:

Dependendo da intensidade do sinal, o processo de conexão leva de 2 a 10 minutos. Se o sinal for fraco, pode levar até 24 horas para receber um sinal válido.

Símbolo	Descrição
	RCC está desligado
	A hora RCC foi recebida
	Nenhum sinal RCC recebido

NOTA:
A configuração de fuso horário padrão é Central (C) para os EUA e +/- 0 para a UE/Reino Unido. Verifique sua configuração de fuso horário antes de receber o sinal RCC.

DEFININDO A HORA MANUALMENTE

1. Pressione e segure . A tela exibe e o número pisca.
2. Pressione uma vez ou pressione e segure ou para ajustar a configuração. Para UE/Reino Unido, o deslocamento do fuso horário define o relógio até +/- 23 horas a partir da hora do sinal do relógio recebido. Para os EUA, a configuração do fuso horário é Central (C); Leste (E); Atlântico (A); Terra Nova (N); Pacífico (P); Montanha (M).
3. Pressione para confirmar.
4. Pressione uma vez ou pressione e segure ou para ajustar a configuração para o formato de 12/24 horas, hora, minuto, ano, formato do calendário (mês-dia/dia-mês), mês, data e horário de verão (DST) automático/desligado.
5. Pressione novamente para confirmar.

NOTA

• A configuração do horário de verão (DST) está disponível apenas para os Estados Unidos.
• O RCC e o horário de verão (DST) são desativados quando a hora/ano, mês ou data são alterados na configuração. O DST também é desativado quando o RCC é desligado. Se você ligar o RCC novamente, o DST será retomado a partir da última configuração.
• Enquanto estiver no modo de configuração, pressione e segure para salvar as configurações e retornar ao modo inativo.

FUNÇÃO ALARME

Definindo/ajustando a hora do alarme

1. Pressione e segure .
2. Use e para ajustar a hora e pressione para confirmar.
3. Use e para ajustar os minutos e pressione para confirmar.
4. O ícone de alarme é exibido no modo inativo. Quando o alarme soa, ele dura 2 minutos.
   NOTA:
   Enquanto estiver no modo de configuração do alarme, pressione para salvar as configurações e sair do modo de configuração do alarme.

Função soneca

• Para usar a função soneca, pressione o na parte superior do relógio quando o alarme soar. O alarme irá parar e começar novamente após 8 minutos.

Ativando/desativando o alarme

• Pressione para ligar o alarme, pressione duas vezes para desligar o alarme.
• Quando o alarme soar, pressione para parar o alarme. O alarme será reativado no dia seguinte.

PREVISÃO DO TEMPO

Este produto prevê as próximas 12 horas de clima na área próxima.

Exibição na tela	Descrição
	Ensolarado
	Parcialmente nublado
	Nublado
	Chuvoso
	Nevando

FUNÇÃO DE TEMPERATURA E UMIDADE

Os indicadores de temperatura e umidade externa/interna atuais estão localizados na parte superior e inferior esquerda da tela. Para receber informações de temperatura e umidade externa, você pode conectar até 5 sensores remotos à unidade principal:

• Pressione ou para alternar a exibição do sensor.

NOTA:
Quando a temperatura interna for inferior a -5°C (23,0°F), a tela exibirá LL.L. Quando for superior a 50°C (122,0°F), a tela exibirá HH.H.

Quando a umidade relativa interna for inferior a 25%, a tela exibirá LL. Quando for superior a 95%, a tela exibirá HH.

Para fazer loop automático entre os sensores:

Pressione ou repetidamente até que seja exibido. Os dados de cada sensor são exibidos por 3 segundos. Pressione +/- novamente para desligar o loop automático, o ícone desliga.

NOTA:
O sensor é exibido em ordem crescente. A unidade principal ignora o sensor ausente e avança para o próximo sensor presente.

Para procurar sensores remotos:

Pressione e segure .

Para remover o sensor selecionado:

Pressione e segure .

RESOLUÇÃO DE PROBLEMAS

Problema	Motivo	Solução
A unidade principal não exibe nada.	A unidade principal não está conectada à tomada.	Certifique-se de que a unidade principal esteja conectada com o adaptador de energia.
A área de exibição externa está em branco.	O sensor externo foi removido.	Reconecte o sensor externo.
A área de exibição externa exibe ---.	A unidade principal não consegue receber dados do sensor remoto.	Verifique a conexão entre a unidade principal e o sensor.
A unidade principal não recebe o sinal RCC.	A recepção do sinal RCC pode estar sofrendo interferência.	Certifique-se de que a unidade principal e o sensor estejam prontos para receber o sinal RCC. Pressione no sensor e pressione na unidade principal para ligar a recepção do sinal RCC.
A unidade principal não exibe corretamente.	A unidade principal não consegue receber dados do sensor remoto.	Pressione para resetar a unidade principal.

PRECAUÇÕES

• Não submeta a unidade a força excessiva, choque, poeira, temperatura ou umidade.
• Não mergulhe a unidade em água. Se você derramar líquido sobre ela, seque-a imediatamente com um pano macio e sem fiapos.
• Não limpe a unidade com materiais abrasivos ou corrosivos.
• Não mexa nos componentes internos da unidade. Isso invalida a garantia.
• Use apenas pilhas novas. Não misture pilhas novas e velhas.
• As imagens mostradas neste manual podem ser diferentes da exibição real.
• Ao descartar este produto, certifique-se de que ele seja coletado separadamente para tratamento especial.
• A colocação deste produto em certos tipos de madeira pode resultar em danos ao seu acabamento, pelos quais a Oregon Scientific não será responsável. Consulte as instruções de cuidados do fabricante de móveis para obter informações.
• O conteúdo deste manual não pode ser reproduzido sem a permissão do fabricante.
• Não descarte pilhas velhas como lixo municipal não selecionado. A coleta desse lixo separadamente para tratamento especial é necessária.
• Observe que algumas unidades estão equipadas com uma tira de segurança da bateria. Remova a tira do compartimento da bateria antes do primeiro uso.

NOTA:
As especificações técnicas deste produto e o conteúdo do manual do usuário estão sujeitos a alterações sem aviso prévio. Para baixar uma cópia eletrônica deste manual do usuário, visite http://global.oregonscientific.com/customerSupport.php.

ESPECIFICAÇÕES

UNIDADE PRINCIPAL

UNIDADE REMOTA (RTGN130/RTGN130A)
