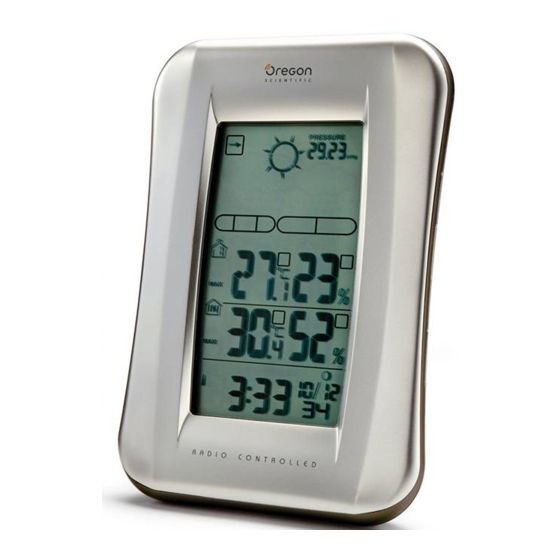

Oregon Scientific BAR688HG - Drahtlose Wetterstation mit Temperatur Handbuch

EINFÜHRUNG

Vielen Dank, dass Sie sich für diese Oregon Scientific^TM Drahtlose Wetterstation mit Temperatur/Luftfeuchtigkeit, Eisalarm und Funkgesteuerter Uhr (BAR688HG) entschieden haben. Diese Uhr wird mit einem Fernsensor (THGN122N) geliefert und kann insgesamt bis zu 3 Sensoren unterstützen (zusätzliche Sensoren sind separat erhältlich).

HINWEIS:
Bitte halten Sie dieses Handbuch griffbereit, während Sie Ihr neues Produkt verwenden. Es enthält praktische Schritt-für-Schritt-Anweisungen sowie technische Spezifikationen und Warnhinweise, die Sie kennen sollten.

UHR – ÜBERSICHT

VORDERANSICHT

1. SNOOZE (Schlummer)
2. Wettervorhersage-Bereich
3. Außentemperatur-Bereich
4. Innentemperatur-Bereich
5. Uhr- / Alarm-Bereich

RÜCKANSICHT

1. TEMP / HUMIDITY HI / LO (Temperatur / Luftfeuchtigkeit HOCH / NIEDRIG) : Einstellungen ändern oder den Hoch-/Niedrig-Temperatur-/Luftfeuchtigkeitsalarm für Kanal 1 aktivieren / deaktivieren
2. : Einstellung erhöhen / verringern; Uhr-Empfangssignal aktivieren / deaktivieren
3. CHANNEL (Kanal): Fernsensoranzeige umschalten
4. HEAT INDEX (Hitzeindex): Hitzeindex anzeigen
5. MODE (Modus): Einstellungen / Anzeige ändern
6. ALARM (Alarm): Alarmstatus anzeigen; Alarm einstellen
7. Batteriefach
8. MEM (Speicher): Aktuelle, maximale und minimale Temperatur / Luftfeuchtigkeit anzeigen
9. PRESSURE (Druck): Druckeinheit auswählen; Höhe einstellen
10. °C / °F (Grad Celsius / Grad Fahrenheit): Temperatureinheit auswählen
11. RESET (Zurücksetzen): Gerät auf Standardeinstellungen zurücksetzen
12. EU / UK (EU / UK) Schalter

LCD-ANZEIGE

Wettervorhersage-Bereich:

1. Drucktrend
2. Wettervorhersage
3. Komfortzone
4. Drucksymbol
5. Höhensymbol
6. Druck- / Höheneinheit
7. UV-Index-Symbol

Außentemperatur-Bereich:

1. Hitzeindex-Symbol
2. Hoch- / Niedrig-Temperaturalarm
3. Sensor-Empfangssymbol
4. Sensorbatterie schwach
5. Max- / Min-Symbol
6. Temperaturanzeige
7. Eiswarnung ist aktiv
8. Hoch- / Niedrig-Luftfeuchtigkeitsalarm
9. Temperaturtrend
10. Luftfeuchtigkeitstrend
11. Luftfeuchtigkeitsanzeige

Innentemperatur-Bereich:

1. Innensensor-Symbol
2. Max- / Min-Symbol
3. Temperaturanzeige
4. Temperaturtrend
5. Luftfeuchtigkeitstrend
6. Luftfeuchtigkeitsanzeige

Uhr- / Alarm-Bereich:

1. Alarm eingestellt
2. AM- / PM-Symbol
3. Uhr-Signalempfang
4. Batterie schwach-Symbol
5. Uhrzeit
6. Alarmmodus-Symbol
7. Mondphase

FERNSENSOR (THGN122N)

1. LED-Statusanzeige:
   Blinkt rot während der Datenübertragung

1. Wandhalterungsloch
2. RESET (Zurücksetzen) Loch
3. CHANNEL (Kanal) Schalter
4. Batteriefach

INBETRIEBNAHME

BATTERIEN

Legen Sie die Batterien vor dem ersten Gebrauch polrichtig (+ und -) ein. Drücken Sie nach jedem Batteriewechsel RESET (Zurücksetzen).

zeigt an, dass die Batterien der Haupteinheit schwach sind.

HINWEIS
Verwenden Sie keine wiederaufladbaren Batterien. Wir empfehlen die Verwendung von Alkaline-Batterien für eine längere Nutzungsdauer dieses Produkts und Lithium-Batterien bei Temperaturen unter dem Gefrierpunkt.

FERNSENSOR

Der Sensor erfasst Temperaturwerte ca. alle 40 Sekunden und sendet diese an die Haupteinheit. Die Haupteinheit kann Daten von bis zu 3 Sensoren empfangen.

So richten Sie den Sensor ein:

1. Entfernen Sie die Schrauben vom Batteriefachdeckel.
2. Legen Sie die Batterien polrichtig (+ / -) ein.

3. Wählen Sie einen Kanal. Stellen Sie sicher, dass Sie für jeden Sensor einen anderen Kanal verwenden.
4. Platzieren Sie den Sensor in der Nähe der Haupteinheit. Drücken Sie RESET (Zurücksetzen) am Sensor.
5. Drücken Sie gleichzeitig CHANNEL (Kanal) und MEM (Speicher) an der Haupteinheit, um die Signalübertragung zwischen Sensor und Haupteinheit zu initiieren.
6. Schließen Sie den Batteriefachdeckel und befestigen Sie die Schrauben.
7. Platzieren Sie den Sensor am gewünschten Ort, indem Sie den Tischständer oder die Wandhalterung verwenden.


Für optimale Ergebnisse:

• Platzieren Sie den Sensor außerhalb direkter Sonneneinstrahlung und Feuchtigkeit.
• Platzieren Sie den Sensor nicht weiter als 30 m (100 ft) von der Haupt-(Innen-)Einheit entfernt.
• Positionieren Sie den Sensor so, dass er zur Haupt-(Innen-)Einheit zeigt, und minimieren Sie Hindernisse wie Türen, Wände und Möbel.
• Platzieren Sie den Sensor an einem Ort mit freier Sicht zum Himmel, entfernt von metallischen oder elektronischen Objekten.
• Positionieren Sie den Sensor während kalter Wintermonate nahe an der Haupteinheit, da Temperaturen unter dem Gefrierpunkt die Batterieleistung und Signalübertragung beeinträchtigen können.

Die Übertragungsreichweite kann je nach vielen Faktoren variieren. Möglicherweise müssen Sie verschiedene Standorte ausprobieren, um die besten Ergebnisse zu erzielen.

Standard-Alkaline-Batterien enthalten erhebliche Mengen Wasser. Aus diesem Grund gefrieren sie bei niedrigen Temperaturen von ca. -12°C (10°F). Einweg-Lithiumbatterien haben eine wesentlich niedrigere Temperaturschwelle mit einem geschätzten Gefrierbereich von unter -30°C (-22°F).

Drahtlose Reichweiten können durch eine Vielzahl von Faktoren wie extrem kalte Temperaturen beeinträchtigt werden. Extreme Kälte kann die effektive Reichweite zwischen Sensor und Basisstation vorübergehend verringern. Wenn die Leistung des Geräts aufgrund niedriger Temperatur ausfällt, nimmt das Gerät seinen ordnungsgemäßen Betrieb wieder auf, sobald die Temperatur in den normalen Temperaturbereich ansteigt (d.h. es entstehen keine dauerhaften Schäden am Gerät durch niedrige Temperaturen).

SENSOR-DATENÜBERTRAGUNG

Das Sensor-Empfangssymbol im Bereich des Fernsensors zeigt den Status an.

SYMBOL	BESCHREIBUNG
	Haupteinheit sucht nach Sensor(en)
	Ein Kanal wurde gefunden und Sensorsignal wird empfangen
und "- -. -" (Außentemperatur-Bereich)	Der Sensor kann nicht gefunden werden. Suchen Sie nach dem Sensor oder überprüfen Sie die Batterien

So suchen Sie nach einem Sensor:
Drücken und halten Sie gleichzeitig MEM (Speicher) und CHANNEL (Kanal) für 2 Sekunden.

HINWEIS
Wenn der Sensor immer noch nicht gefunden wird, überprüfen Sie die Batterien, Hindernisse und den Standort der Ferneinheit.

UHR

UHR-EMPFANG

Dieses Produkt ist darauf ausgelegt, Datum und Uhrzeit automatisch zu synchronisieren, sobald es sich im Empfangsbereich von befindet:

• DCF-77, gesendet aus Frankfurt, Deutschland, für Mitteleuropa.
  MSF-60, gesendet aus Anthorn, England.

Die Uhr empfängt die Funksignale, sobald sie sich innerhalb von 1500 km (932 Meilen) eines Signals befindet.

HINWEIS:
Schieben Sie den EU / UK (EU / UK) Schalter in die für Ihren Standort passende Position. Wiederholen Sie dies jedes Mal, wenn Sie das Gerät zurücksetzen.

HINWEIS:
Der erste Empfang dauert 2-10 Minuten bei der Ersteinrichtung oder wenn RESET (Zurücksetzen) gedrückt wird. Nach Abschluss hört das Empfangssymbol auf zu blinken. Wenn das Signal schwach ist, kann es bis zu 24 Stunden dauern, ein gültiges Signal zu empfangen.

EMPFANGSSIGNAL

Uhr-Signalempfangsanzeige:

STARKES SIGNAL	SCHWACHES SIGNAL	KEIN SIGNAL

So aktivieren und erzwingen Sie eine Signalsuche:
Drücken und halten Sie für 2 Sekunden.

So deaktivieren Sie den Signalempfang:
Drücken und halten Sie für 2 Sekunden.

UHR EINSTELLEN

Wenn der Uhr-Signalempfang aktiviert ist und ein Signal empfangen wird, muss die Uhr nicht manuell eingestellt werden.

1. Drücken und halten Sie MODE (Modus) für 2 Sekunden.
2. Drücken Sie oder um die Einstellungen zu ändern.
3. Drücken Sie MODE (Modus), um zu bestätigen.
4. Die Reihenfolge der Einstellungen ist: Zeitzonenversatz, Stunde, Minute, Jahr, Monat, Tag und Sprache.

HINWEIS:
Der Zeitzonenversatz kann verwendet werden, um die Uhr bis zu +/- 9 Stunden von der empfangenen Uhrzeit des Funksignals einzustellen. Wenn Sie den Uhr-Signalempfang deaktiviert haben (d.h. die Uhr manuell einstellen), stellen Sie keinen Wert für den Zeitzonenversatz ein.

HINWEIS:
Die Sprachoptionen sind Englisch (E), Deutsch (D), Französisch (F), Italienisch (I) und Spanisch (S).

Drücken Sie MODE (Modus), um zwischen der Uhr mit Sekundenanzeige und der Uhr mit Wochentagsanzeige zu wählen.

ALARM

So stellen Sie den Alarm ein:

1. Drücken und halten Sie ALARM (Alarm) für 2 Sekunden.
2. Drücken Sie / um Stunde / Minute einzustellen.
3. Drücken Sie ALARM (Alarm), um zu bestätigen. zeigt an, dass der Alarm eingeschaltet ist.

So schalten Sie den Alarm EIN / AUS:

1. Drücken Sie ALARM (Alarm), um die Alarmzeit anzuzeigen.
2. Drücken Sie ALARM (Alarm) erneut, um den Alarm EIN- / AUSzuschalten.

So schalten Sie den Alarm stumm:

• Drücken Sie SNOOZE (Schlummer), um ihn für 8 Minuten stumm zu schalten.

ODER

• Drücken Sie eine beliebige Taste außer SNOOZE (Schlummer), um den Alarm auszuschalten und nach 24 Stunden wieder zu aktivieren.

BAROMETER

Barometerwerte der letzten 24 Stunden werden von der Haupteinheit gespeichert und zur Bereitstellung der Wettervorhersage verwendet.

So wählen Sie die Barometer-Messeinheit aus:ф
Drücken Sie PRESSURE (DRUCK), um zwischen mb und inHg umzuschalten.

HÖHE EINSTELLEN

Um zuverlässige Barometerwerte zu gewährleisten, stellen Sie die Höhe so ein, dass sie den Abstand von Ihrem Standort zum Meeresspiegel widerspiegelt.

1. Halten Sie PRESSURE (DRUCK) für 2 Sekunden gedrückt.
2. Verwenden Sie und , um die Höhe in 10 m (33 ft) Schritten von 100 m (328 ft) bis 2500 m (8202 ft) einzustellen.
3. Drücken Sie PRESSURE (DRUCK) zur Bestätigung.

WETTERVORHERSAGE

Dieses Produkt prognostiziert das Wetter der nächsten 12 bis 24 Stunden in einem Umkreis von 30-50 km (19-31 Meilen), basierend auf den Messwerten des Luftdrucktrends.

SYMBOL	BESCHREIBUNG
	Klar
	Teilweise bewölkt
	Bewölkt
	Regnerisch

TEMPERATUR UND LUFTFEUCHTIGKEIT

So schalten Sie die Temperatureinheit um:
Drücken Sie °C / °F.

So zeigen Sie die Temperaturwerte der Außensensoren an:
Drücken Sie CHANNEL (KANAL).

So aktivieren Sie den automatischen Sensor-Scan:
Halten Sie CHANNEL (KANAL) für 2 Sekunden gedrückt.
Die Daten jedes Sensors werden 3 Sekunden lang angezeigt.

So beenden Sie den automatischen Scan:
Drücken Sie CHANNEL (KANAL) oder MEM.

So schalten Sie zwischen aktuellen, minimalen und maximalen Werten für den ausgewählten Sensor um:
Drücken Sie MEM wiederholt.

So löschen Sie die Aufzeichnungen:
Halten Sie MEM für 2 Sekunden gedrückt.

TEMPERATUR-, LUFTFEUCHTIGKEITS- UND DRUCKTREND

Die Symbole für Temperatur-, Luftfeuchtigkeits- und Drucktrend basieren auf den letzten Sensorwerten.

STEIGEND	KONSTANT	FALLEND

EISWARNUNG

Wenn der Sensor von Kanal 1 zwischen 3°C und –2°C (37°F und 28°F) fällt, blinkt , um Sie zu warnen, dass sich die Temperatur dem Gefrierpunkt nähert.

HINWEIS:
Die Warnung stoppt automatisch, wenn die Temperatur den Eiswarnbereich verlässt.

HI/LO-TEMPERATUR-/LUFTFEUCHTIGKEITSALARME

Temperatur- und Luftfeuchtigkeitsalarme können so eingestellt werden, dass sie ausgelöst werden, wenn der auf Kanal 1 eingestellte Sensor eine Temperatur/Luftfeuchtigkeit über oder unter dem von Ihnen gewählten Wert aufzeichnet.

So stellen Sie den Alarm EIN / AUS ein:

1. Halten Sie TEMP / HUMIDITY HI / LO (TEMPERATUR / LUFTFEUCHTIGKEIT HOCH / NIEDRIG) gedrückt.
2. Verwenden Sie und , um den Alarm für hohe / niedrige Temperatur / Luftfeuchtigkeit auszuwählen. Drücken Sie TEMP / HUMIDITY HI / LO (TEMPERATUR / LUFTFEUCHTIGKEIT HOCH / NIEDRIG) zur Bestätigung.
3. Drücken Sie / , um den Alarm auf ON (EIN) / OFF (AUS) zu stellen, und drücken Sie TEMP / HUMIDITY HI / LO (TEMPERATUR / LUFTFEUCHTIGKEIT HOCH / NIEDRIG) zur Bestätigung.
4. Wenn der Alarm aktiviert wurde, verwenden Sie und , um die Temperatur / Luftfeuchtigkeit auszuwählen.
5. Drücken Sie TEMP / HUMIDITY HI / LO (TEMPERATUR / LUFTFEUCHTIGKEIT HOCH / NIEDRIG) zur Bestätigung.

So schalten Sie den Hoch-/Tiefalarm stumm:
Drücken Sie eine beliebige Taste. Der Alarm wird automatisch zurückgesetzt und ertönt erneut, wenn die Hoch-/Tiefsttemperatur erneut aufgezeichnet wird.

HITZEINDEX

Der Hitzeindex kombiniert Temperatur- und Luftfeuchtigkeitsdaten, um die tatsächlich gefühlte Temperatur zu beschreiben.

WARNUNG	HITZEINDEX	BEDEUTUNG
Extreme Gefahr	54,5°C / (130°F) oder höher	Hohes Risiko für Dehydration / Sonnenstich
Gefahr	40,5 - 54°C (105 - 129°F)	Hitzerschöpfung wahrscheinlich
Extreme Vorsicht	32,2 - 40°C (90 - 104°F)	Möglichkeit der Hitze-Dehydration
Vorsicht	26,6 - 31,7°C (80 - 89°F)	Möglichkeit der Hitzerschöpfung

• Um den Hitzeindex anzuzeigen, drücken Sie HEAT INDEX (HITZEINDEX).
• Um zwischen aktuellen / maximalen / minimalen Messwerten zu wechseln, drücken Sie HEAT INDEX (HITZEINDEX), dann CHANNEL (KANAL), um Kanal 1-3 oder Innenraum auszuwählen, gefolgt von MEM.
• Um zwischen Temperatur-/Luftfeuchtigkeits- und Hitzeindexanzeige umzuschalten, halten Sie HEAT INDEX (HITZEINDEX) für 2 Sekunden gedrückt. Drücken Sie HEAT INDEX (HITZEINDEX) erneut, um diese Funktion zu beenden.

HINWEIS
Wenn der Hitzeindex unter 80°F / 26°C liegt oder der gewünschte Kanal nicht funktioniert, wird der Hitzeindex NA anzeigen.

KOMFORTZONE

Die Komfortzone bewertet das Klima basierend auf den aktuellen Temperatur- und Luftfeuchtigkeitsmessungen.

SYMBOL	TEMPERATUR	LUFTFEUCHTIGKEIT
	Beliebig	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Beliebig

MONDPHASE

• Wenn der Kalender eingestellt ist, drücken Sie oder , um die Mondphase für den nächsten / vorherigen Tag anzuzeigen.
• Halten Sie oder gedrückt, um die Jahre (2001 bis 2099) zu durchsuchen.

	Neumond
	Zunehmende Sichel
	Erstes Viertel
	Zunehmender Halbmond
	Vollmond
	Abnehmender Halbmond
	Letztes Viertel
	Abnehmende Sichel

RESET

Drücken Sie RESET, um das Gerät auf die Standardeinstellungen zurückzusetzen.

VORSICHTSMASSNAHMEN

Dieses Produkt wurde entwickelt, um Ihnen bei sorgfältiger Handhabung jahrelangen, zufriedenstellenden Dienst zu leisten. Hier sind einige Vorsichtsmaßnahmen:

• Setzen Sie das Gerät keiner übermäßigen Kraft, Stößen, Staub, Temperatur oder Feuchtigkeit aus, da dies zu Fehlfunktionen, einer kürzeren elektronischen Lebensdauer, einer beschädigten Batterie und verformten Teilen führen kann.
• Tauchen Sie das Gerät nicht in Wasser. Falls Flüssigkeit darüber verschüttet wird, trocknen Sie es sofort mit einem weichen, fusselfreien Tuch.
• Reinigen Sie das Gerät nicht mit scheuernden oder ätzenden Materialien.
• Manipulieren Sie nicht die internen Komponenten des Geräts. Dies führt zum Erlöschen der Garantie für das Gerät und kann unnötige Schäden verursachen. Das Gerät enthält keine vom Benutzer zu wartenden Teile.
• Verwenden Sie nur frische Batterien, wie in der Bedienungsanleitung angegeben. Mischen Sie keine neuen und alten Batterien.
• Aufgrund von Druckbeschränkungen können die in diesem Handbuch gezeigten Anzeigen von der tatsächlichen Anzeige abweichen.
• Der Inhalt dieses Handbuchs darf ohne Genehmigung des Herstellers nicht reproduziert werden.
• Entsorgen Sie dieses Produkt nicht als unsortierten Siedlungsabfall. Eine getrennte Sammlung solcher Abfälle zur speziellen Behandlung ist notwendig.

HINWEIS
Die technischen Spezifikationen für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Vorankündigung geändert werden.

SPEZIFIKATIONEN

TYP	BESCHREIBUNG
HAUPTEINHEIT
L x B x H	117 x 80 x 171 mm (4.78 x 3.27 x 6.98 in)
Gewicht	241 g (8.5 oz) ohne Batterie
Temperatureinheit	°C / °F
Temperaturbereich	-5°C bis 50°C (23°F bis 122°F)
Auflösung	0.1°C (0.2°F)
Taktfrequenz	DCF-77(EU) / MSF-60(UK)
Synchronisation	Automatisch oder deaktiviert
Signalfrequenz	433 MHz
Uhr	Automatisch oder manuell (deaktiviert)
Feuchtigkeitsbereich	25% - 95%
Feuchtigkeitsauflösung	1%
Speicher	Min / Max relative Luftfeuchtigkeit und Temperatur
Alarmdauer	2 Minuten
Schlummern	8 Minuten
Uhranzeige	HH:MM:SS HH:MM: Wochentag
Stundenformat	12- / 24-Stunden-Format
Kalender	MM / DD oder DD / MM Sprache wählbar: E, D, F, I und S
Stromversorgung	3 x UM-3 (AA) 1.5 V Batterien
