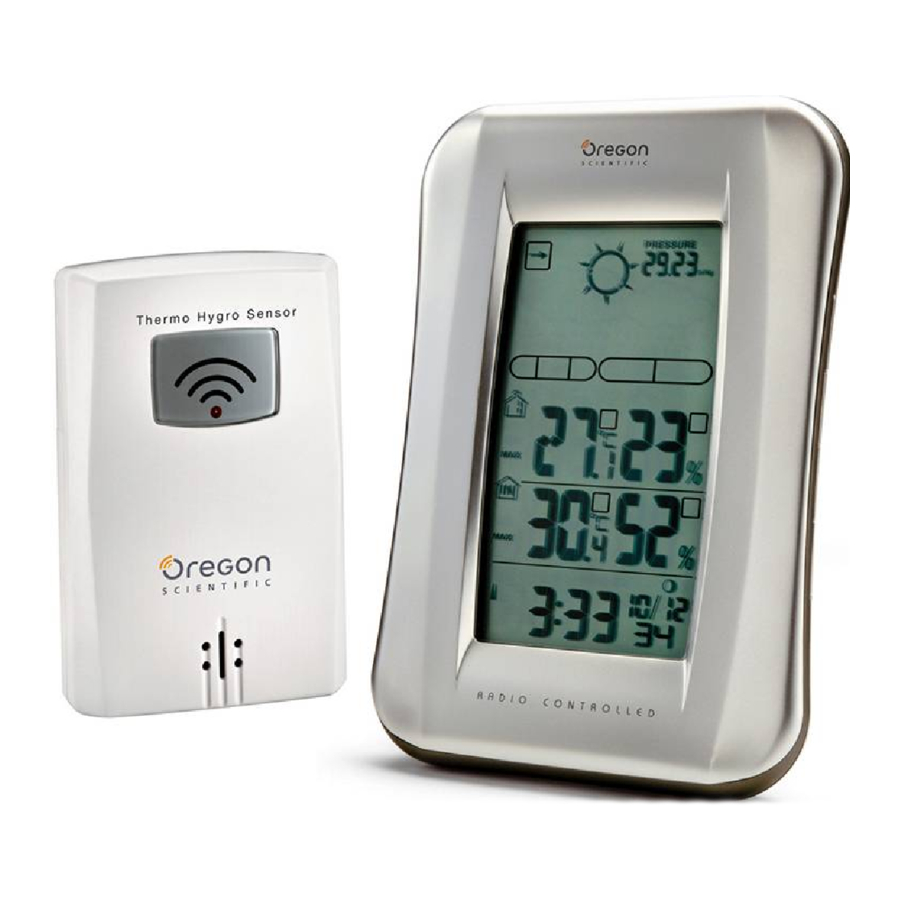

Oregon Scientific BAR688HGA - Draadloze weerstationhandleiding

INTRODUCTIE

Hartelijk dank voor het selecteren van dit Oregon Scientific^TM draadloze weerstation met temperatuur- / vochtigheidsweergave en zelfinstellende atoomklok (BAR688HGA). Deze klok wordt geleverd met een externe sensor (THGR122N) en kan in totaal maximaal 3 sensoren ondersteunen (extra sensoren worden afzonderlijk verkocht).

LET OP: Houd deze handleiding bij de hand wanneer u uw nieuwe product gebruikt. Het bevat praktische stapsgewijze instructies, evenals technische specificaties en waarschuwingen die u moet kennen.

KLOKOVERZICHT

VOORAANZICHT

1. SNOOZE
2. Weersvoorspellingsgebied
3. Buitentemperatuurgebied
4. Binnentemperatuurgebied
5. Klok- / alarmgebied

ACHTERAANZICHT

1. TEMP / HUMIDITY HI / LO : Instellingen wijzigen of hi- of lo-temperatuur- / vochtigheidsalarm voor kanaal 1 in- / uitschakelen
2. : Instelling verhogen / verlagen; klokontvangstsignaal activeren / deactiveren
3. CHANNEL: Schakel externe sensorweergave
4. HEAT INDEX: Warmte-index weergeven
5. MODE: Instellingen / weergave wijzigen
6. ALARM: Alarmstatus bekijken; alarm instellen
7. Batterijvak
8. MEM: Huidige, maximale en minimale temperatuur / vochtigheid bekijken
9. PRESSURE: Drukeenheid selecteren; hoogte instellen
10. °C / °F: Temperatuureenheid selecteren
11. RESET: Eenheid terugzetten naar standaardinstellingen

LCD-SCHERM

Weersvoorspellingsgebied

1. Druktrend
2. Weersvoorspelling
3. Comfortzone
4. Drukpictogram
5. Hoogtepictogram
6. Druk- / hoogte-eenheid
7. UV-indexpictogram

Buitentemperatuurgebied

1. Warmte-indexpictogram
2. Hi / lo temperatuuralarm
3. Sensorontvangstpictogram
4. Batterij van de sensor bijna leeg
5. Max / min pictogram
6. Temperatuurweergave
7. IJswaarschuwing is actief
8. Hi / lo vochtigheidsalarm
9. Temperatuurtrend
10. Vochtigheidstrend
11. Vochtigheidsweergave

Binnentemperatuurgebied

1. Interne sensorpictogram
2. Max / min pictogram
3. Temperatuurweergave
4. Temperatuurtrend
5. Vochtigheidstrend
6. Vochtigheidsweergave

Klok- / alarmgebied

1. Alarm ingesteld
2. AM / PM-pictogram
3. Kloksignaalontvangst
4. Pictogram batterij bijna leeg
5. Klok
6. Alarmmodus pictogram
7. Maanfase

EXTERNE SENSOR

THGR122N

1. LED-statusindicator: knippert rood tijdens datatransmissie
2. LCD scherm

1. Gat voor wandmontage
2. RESET gat
3. CHANNEL schakelaar
4. Batterijvak

DE KLOK INSTELLEN

Plaats de batterijen voor het eerste gebruik en let op de polariteit (+ en -). RESET na elke batterijwissel.

geeft aan dat de batterijen van de hoofdeenheid bijna leeg zijn.

LET OP:
Gebruik geen oplaadbare batterijen. We raden u aan om alkalinebatterijen te gebruiken met dit product voor een langere gebruiksduur en lithiumbatterijen bij temperaturen onder het vriespunt.

EXTERNE SENSOR

De sensor verzamelt temperatuurmetingen ongeveer elke 40 seconden en stuurt deze naar de hoofdeenheid. De hoofdeenheid kan gegevens verzamelen van maximaal 3 sensoren.

De sensor instellen:

1. Verwijder de schroeven van het batterijklepje.
2. Plaats de batterijen en let op de polariteit (+ / -).

3. Selecteer een kanaal. Zorg ervoor dat u voor elke sensor een ander kanaal gebruikt.
4. Plaats de sensor in de buurt van de hoofdeenheid. Druk op RESET op de sensor.
5. Druk tegelijkertijd op CHANNEL en MEM op de hoofdeenheid om het verzenden van signalen tussen de sensor en de hoofdeenheid te starten.
6. Sluit het batterijklepje en zet de schroeven vast
7. Plaats de sensor op de gewenste locatie met behulp van de tafelstandaard of wandmontage.


Voor het beste resultaat:

• Plaats de sensor niet in direct zonlicht en vocht.
• Plaats de sensor niet verder dan 30 m van de hoofdunit (binnen).
• Plaats de sensor zo dat deze naar de hoofdunit (binnen) is gericht, waardoor obstakels zoals deuren, muren en meubels worden geminimaliseerd.
• Plaats de sensor op een locatie met vrij zicht op de lucht, uit de buurt van metalen of elektronische objecten.
• Plaats de sensor tijdens koude wintermaanden dicht bij de hoofdeenheid, omdat temperaturen onder het vriespunt de batterijprestaties en signaaloverdracht kunnen beïnvloeden.

Het zendbereik kan variëren, afhankelijk van vele factoren. Mogelijk moet u experimenteren met verschillende locaties om de beste resultaten te krijgen.

Standaard alkalinebatterijen bevatten aanzienlijke hoeveelheden water. Daarom bevriezen ze bij lage temperaturen van ongeveer -12 °C (10 °F). Wegwerp-lithiumbatterijen hebben een veel lagere temperatuurdrempel met een geschat vriesbereik van onder -30 °C (-22 °F).

Draadloze bereiken kunnen worden beïnvloed door verschillende factoren, zoals extreem koude temperaturen. Extreme kou kan het effectieve bereik tussen de sensor en het basisstation tijdelijk verminderen. Als de prestaties van de unit falen als gevolg van een lage temperatuur, zal de unit weer normaal functioneren zodra de temperatuur stijgt tot binnen het normale temperatuurbereik (d.w.z. er treedt geen permanente schade op aan de unit als gevolg van lage temperaturen).

SENSORGEGEVENSOVERDRACHT

Gegevens worden elke 40 seconden vanaf de sensor(en) verzonden. Het sensorontvangstpictogram in het gebied van de externe sensor toont de status.

PICTOGRAM	BESCHRIJVING
	De hoofdeenheid zoekt naar de sensor(en)
	Er is een kanaal gevonden
	Sensor 1 verzendt gegevens
en "- -. -" (buitentemperatuurgebied)	De sensor kan niet worden gevonden. Zoek naar de sensor of controleer de batterijen

Om naar een sensor te zoeken:
Houd tegelijkertijd MEM en CHANNEL 2 seconden ingedrukt.

LET OP:
Als de sensor nog steeds niet wordt gevonden, controleer dan de batterijen, obstakels en de locatie van de externe unit.

KLOK

KLOKONTVANGST

Dit product is ontworpen om automatisch zijn datum en tijd te synchroniseren zodra het binnen het bereik is van het WWVB-60-signaal van de atoomklok in Boulder, Colorado.

De sensor verzamelt de radiosignalen wanneer deze zich binnen 1500 km (932 mijl) van een signaal bevindt.

OPMERKING
De eerste ontvangst duurt 2-10 minuten voor de eerste installatie of wanneer op RESET wordt gedrukt. Zodra dit is voltooid, stopt het ontvangstpictogram met knipperen. Als het signaal zwak is, kan het tot 24 uur duren voordat een geldig signaal wordt ontvangen.

ONTVANGSTSIGNAAL

Kloksignaal ontvangstindicator:

STERK SIGNAAL	ZWAK SIGNAAL	GEEN SIGNAAL

Om een signaal zoeken in te schakelen en te forceren:
Houd 2 seconden ingedrukt.

Om de signaalontvangst uit te schakelen:
Houd 2 seconden ingedrukt.

knippert wanneer het is uitgeschakeld.

KLOK INSTELLEN

Om de klok handmatig in te stellen, moet u ervoor zorgen dat de kloksignaalontvangst is uitgeschakeld.

1. Houd MODE 2 seconden ingedrukt.
2. Selecteer de Amerikaanse tijdzone (Pacific (P), Eastern (E), Central (C) en Mountain (M)), uur, minuut, jaar, maand, dag en taal. Druk op of om de instelling te wijzigen.
3. Druk op MODE om te bevestigen.

OPMERKING
De taalopties zijn English (Engels) (E), German (Duits) (D), French (Frans) (F), Italian (Italiaans) (I) en Spanish (Spaans) (S).

Druk op MODE om te kiezen tussen de klok met seconden- en klok met weekdagweergavemodi.

ALARM

Om het alarm in te stellen:

1. Houd ALARM 2 seconden ingedrukt.
2. Druk op om uur / minuut in te stellen.
3. Druk op ALARM of MODE om te bevestigen. geeft aan dat het alarm AAN staat.

Om alarmen AAN / UIT te zetten:

1. Druk op ALARM om de alarmtijd weer te geven
2. Druk nogmaals op ALARM om het alarm AAN / UIT te zetten.

Om het alarm te dempen:

• Druk op SNOOZE om het 8 minuten te dempen

OF

• Druk op een andere toets dan SNOOZE om het alarm uit te schakelen en na 24 uur weer te activeren.

BAROMETER

Barometerwaarden van de afgelopen 24 uur worden opgeslagen door de hoofdeenheid en gebruikt om weersvoorspellingen te geven.

Om de barometer meeteenheid te selecteren:
Druk op PRESSURE om te schakelen tussen mb en inHg.

HOOGTE INSTELLEN
Om ervoor te zorgen dat barometrische metingen betrouwbaar zijn, stelt u de hoogte in om de afstand van zeeniveau op uw positie weer te geven.

1. Houd PRESSURE 2 seconden ingedrukt.
2. Gebruik en om de hoogte in te stellen in stappen van 10 m (33 ft) van 100 m (328 ft) tot 2500 m (8202 ft).
3. Druk op PRESSURE om te bevestigen.

WEERSVERWACHTING

Dit product voorspelt de komende 12 tot 24 uur van het weer binnen een straal van 30-50 km (19-31 mijl) op basis van barometrische druk trends.

PICTOGRAM	OMSCHRIJVING
	Helder
	Gedeeltelijk bewolkt
	Bewolkt
	Regenachtig

TEMPERATUUR EN LUCHTVOCHTIGHEID

Om de temperatuureenheid te schakelen:
Schuif °C / °F naar de gewenste instelling. De instelling voor de hoofdeenheid overschrijft de instelling van de externe sensor.

MAXIMALE / MINIMALE RECORDS

Om records te bekijken:

1. Druk op CHANNEL om een sensor te selecteren.
2. Druk op MEM om te schakelen tussen maximale / minimale en huidige instellingen voor de geselecteerde sensor.

Om maximale en minimale records te wissen, houdt u MEM 2 seconden ingedrukt.

IJZELWAARSCHUWING

Als de kanaal 1 sensor tussen 3°C en –2°C (37°F tot 28°F) komt, knippert om u te waarschuwen dat de temperatuur het vriespunt nadert.

OPMERKING
De waarschuwing stopt automatisch als de temperatuur buiten het ijs waarschuwingsbereik komt.

TEMPERATUUR-, LUCHTVOCHTIGHEIDS- EN DRUKTREND

De temperatuur-, luchtvochtigheids- en druk trendpictogrammen zijn gebaseerd op recente sensorwaarden.

STIJGEND	STABIEL	DALEND

HI / LO TEMPERATUUR / LUCHTVOCHTIGHEIDSALARMEN

Temperatuur- en luchtvochtigheidswaarschuwingen kunnen worden ingesteld om te klinken als de sensor die is ingesteld op kanaal 1, boven of onder een temperatuur / luchtvochtigheid naar keuze registreert.

Om het alarm AAN / UIT te zetten:

1. Houd TEMP / HUMIDITY HI / LO ingedrukt.
2. Gebruik en om een hoog / laag temperatuur / luchtvochtigheidsalarm te selecteren. Druk op TEMP / HUMIDITY HI / LO om te bevestigen.
3. Druk op / om alarm ON / OFF (AAN / UIT) in te stellen en druk op TEMP / HUMIDITY HI / LO om te bevestigen.
4. Als het alarm is geactiveerd, gebruikt u en om de temperatuur / luchtvochtigheid te selecteren.
5. Druk op TEMP / HUMIDITY HI / LO om te bevestigen.

Om het hi / lo alarm te dempen:
Druk op een willekeurige toets. Het alarm wordt automatisch gereset en klinkt opnieuw als de geselecteerde hi / lo temperatuur opnieuw wordt geregistreerd.

HITTE-INDEX

De hitte-index combineert temperatuur- en luchtvochtigheidsgegevens om de werkelijke temperatuur te beschrijven.

WAARSCHUWING	HITTE-INDEX	BETEKENIS
Extreem gevaar	54.5°C / (130°F) of hoger	Sterk risico op uitdroging / zonnesteek
Gevaar	40.5 - 54°C (105 - 129°F)	Hitte uitputting waarschijnlijk
Extreme voorzichtigheid	32.2 - 40°C (90 - 104°F)	Mogelijkheid tot uitdroging door hitte
Voorzichtigheid	26.6 - 31.7°C (80 - 89°F)	Mogelijkheid tot hitte uitputting

• Om de hitte-index weer te geven, drukt u op HEAT INDEX.
• Om te schakelen tussen huidige / maximale / minimale waarden, drukt u op HEAT INDEX, en vervolgens op CHANNEL om kanaal 1-3 of binnen te selecteren, gevolgd door MEM.
• Om te schakelen tussen temperatuur / luchtvochtigheid en hitte-index weergave, houdt u HEAT INDEX 2 seconden ingedrukt. Druk nogmaals op HEAT INDEX om deze functie te stoppen.

OPMERKING
Als de hitte-index lager is dan 80°F / 26°C, of het gewenste kanaal niet werkt, geeft de hitte-index NA weer.

COMFORTZONE

De comfortzone beoordeelt het klimaat op basis van de huidige temperatuur- en luchtvochtigheidsmetingen.

PICTOGRAM	TEMPERATUUR	LUCHTVOCHTIGHEID
	Elke	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Elke	< 40%

MAANFASE

• Wanneer de kalender is ingesteld, drukt u op of om de maanfase voor de volgende / vorige dag te bekijken.
• Houd of ingedrukt om door de jaren te scannen (2001 tot 2099).

	Nieuwe maan
	Wassende sikkel
	Eerste kwartier
	Wassende maan
	Volle maan
	Afnemende maan
	Laatste kwartier
	Afnemende sikkel

RESET

Druk op RESET om het apparaat terug te zetten naar de standaardinstellingen.

VOORZORGSMAATREGELEN

Dit product is ontworpen om u jarenlang naar tevredenheid van dienst te zijn als u er zorgvuldig mee omgaat. Hier zijn een paar voorzorgsmaatregelen:

• Stel het apparaat niet bloot aan overmatige kracht, schokken, stof, temperatuur of vochtigheid, wat kan leiden tot storingen, een kortere levensduur van de elektronica, beschadigde batterijen en vervormde onderdelen.
• Dompel het apparaat niet onder in water. Als u er vloeistof over morst, droog het dan onmiddellijk af met een zachte, pluisvrije doek.
• Reinig het apparaat niet met schurende of corrosieve materialen.
• Knoei niet met de interne componenten van het apparaat. Als u dit wel doet, vervalt de garantie op het apparaat en kan dit onnodige schade veroorzaken. Het apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.
• Gebruik alleen verse batterijen zoals gespecificeerd in de gebruikershandleiding. Meng geen nieuwe en oude batterijen.
• Vanwege drukbeperkingen kunnen de displays die in deze handleiding worden weergegeven, afwijken van het daadwerkelijke display.
• De inhoud van deze handleiding mag niet worden gereproduceerd zonder de toestemming van de fabrikant.

OPMERKING
De technische specificaties voor dit product en de inhoud van de gebruikershandleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

SPECIFICATIES

OPMERKING
We raden aan om alkalinebatterijen te gebruiken met dit product voor een langere gebruiksduur en lithiumbatterijen bij temperaturen onder het vriespunt.
