Oregon Scientific BAR688HGA - Simsiz ob-havo stansiyasi uchun qo'llanma

Kirish

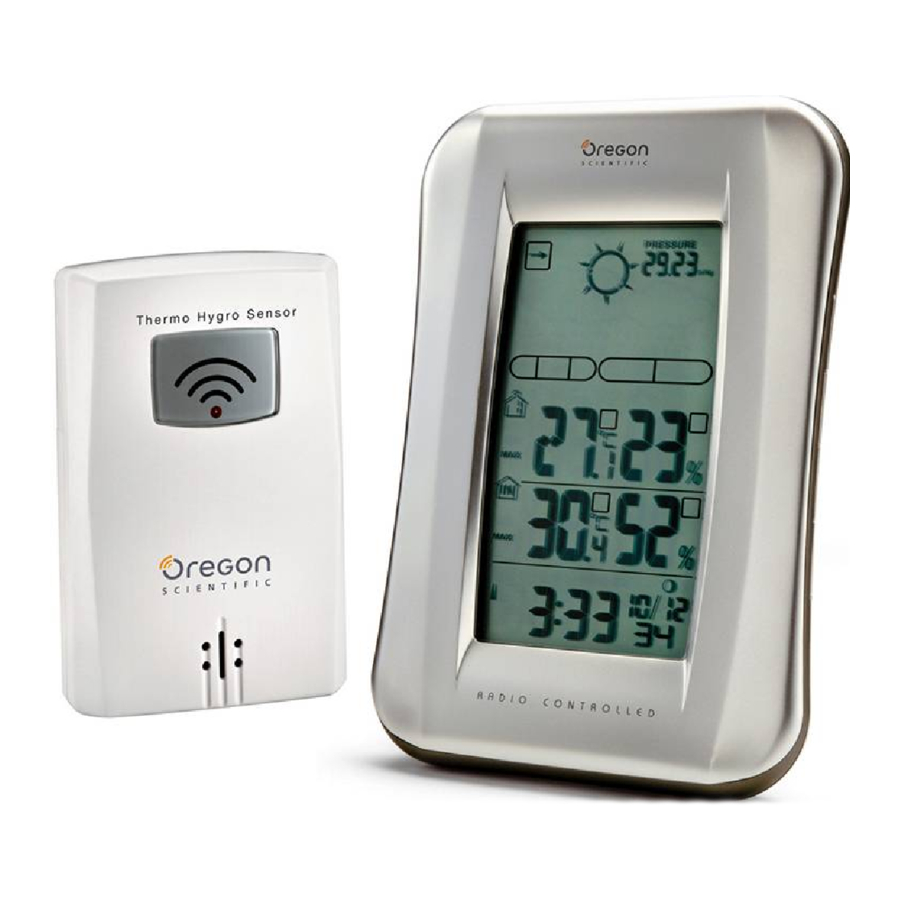

Temperature / Humidity Display va Self - Setting Atomic Clock (BAR688HGA) bilan ushbu Oregon Scientific^TM Simsiz ob-havo stansiyasini tanlaganingiz uchun tashakkur. Ushbu soat masofaviy sensor (THGR122N) bilan ta'minlangan va jami 3 tagacha sensorni qo'llab-quvvatlashi mumkin (qo'shimcha sensorlar alohida sotiladi).

ESLATMA Iltimos, ushbu qo'llanmani yangi mahsulotingizdan foydalanganda qo'l ostida saqlang. Unda amaliy bosqichma-bosqich ko'rsatmalar, shuningdek, texnik xususiyatlar va bilishingiz kerak bo'lgan ogohlantirishlar mavjud.

SOATNING UMUMIY KO'RINISHI

OLD TOMON

1. SNOOZE
2. Ob-havo prognozi maydoni
3. Tashqi harorat maydoni
4. Ichki harorat maydoni
5. Soat / Signal maydoni

ORQA TOMON

1. TEMP / HUMIDITY HI / LO : Sozlamalarni o'zgartirish yoki 1-kanal uchun yuqori yoki past harorat / namlik signalini yoqish / o'chirish
2. : Sozlamani oshirish / kamaytirish; soat qabul qilish signalini faollashtirish / o'chirish
3. CHANNEL (kanal): Masofaviy sensor displeyini almashtirish
4. HEAT INDEX (issiqlik indeksi): Issiqlik indeksini ko'rsatish
5. MODE (rejim): Sozlamalarni / displeyni o'zgartirish
6. ALARM (signal): Signal holatini ko'rish; signalni o'rnatish
7. Batareya bo'linmasi
8. MEM (xotira): Joriy, maksimal va minimal harorat / namlikni ko'rish
9. PRESSURE (bosim): Bosim birligini tanlash; balandlikni o'rnatish
10. °C / °F: Harorat birligini tanlash
11. RESET (qayta o'rnatish): Qurilmani standart sozlamalarga qaytarish

LCD DISPLEY

Ob-havo prognozi maydoni

1. Bosim tendentsiyasi
2. Ob-havo prognozi
3. Qulaylik zonasi
4. Bosim belgisi
5. Balandlik belgisi
6. Bosim / Balandlik birligi
7. UV indeksi belgisi

Tashqi harorat maydoni

1. Issiqlik indeksi belgisi
2. Yuqori / past harorat signali
3. Sensor qabul qilish belgisi
4. Sensor batareyasi past
5. Maks / min belgisi
6. Harorat displeyi
7. Muzlash ogohlantirishi faol
8. Yuqori / past namlik signali
9. Harorat tendentsiyasi
10. Namlik tendentsiyasi
11. Namlik displeyi

Ichki harorat maydoni

1. Ichki sensor belgisi
2. Maks / min belgisi
3. Harorat displeyi
4. Harorat tendentsiyasi
5. Namlik tendentsiyasi
6. Namlik displeyi

Soat / Signal maydoni

1. Signal o'rnatilgan
2. AM / PM belgisi
3. Soat signali qabul qilish
4. Batareya past belgisi
5. Soat
6. Signal rejimi belgisi
7. Oy fazasi

MASOFAVIY SENSOR

THGR122N

1. LED holat indikatori: Ma'lumot uzatish vaqtida qizil miltillaydi
2. LCD ekran

1. Devorga o'rnatish teshigi
2. RESET (qayta o'rnatish) teshigi
3. CHANNEL (kanal) tugmasi
4. Batareya bo'linmasi

SOATNI SOZLASH

Birinchi ishlatishdan oldin batareyalarni qutblilikka (+ va -) mos ravishda o'rnating. Har bir batareyani almashtirgandan so'ng RESET (qayta o'rnatish) tugmasini bosing.

asosiy blok batareyalari pastligini ko'rsatadi.

ESLATMA
Qayta zaryadlanuvchi batareyalardan foydalanmang. Ushbu mahsulot bilan uzoqroq foydalanish uchun ishqoriy batareyalardan va muzlashdan past haroratlarda lityum batareyalardan foydalanishni tavsiya etamiz.

MASOFAVIY SENSOR

Sensor har 40 soniyada harorat ko'rsatkichlarini yig'adi va ularni asosiy blokga yuboradi. Asosiy blok 3 tagacha sensordan ma'lumot to'plashi mumkin.

Sensorni o'rnatish uchun:

1. Batareya qopqog'idagi vintlarni echib oling.
2. Batareyalarni qutblilikka (+ / -) mos ravishda o'rnating.

3. Kanalni tanlang. Har bir sensor uchun turli kanalni ishlatganingizga ishonch hosil qiling.
4. Sensorni asosiy blok yaqiniga joylashtiring. Sensorda RESET (qayta o'rnatish) tugmasini bosing.
5. Bir vaqtning o'zida asosiy blokda CHANNEL (kanal) va MEM (xotira) tugmalarini bosib, sensor va asosiy blok o'rtasida signal yuborishni boshlang.
6. Batareya qopqog'ini yoping va vintlarni mahkamlang
7. Sensorni stol ustidagi stend yoki devorga o'rnatish orqali kerakli joyga joylashtiring.


Eng yaxshi natijalarga erishish uchun:

• Sensorni to'g'ridan-to'g'ri quyosh nuri va namlikdan uzoqroq joyga joylashtiring.
• Sensorni asosiy (ichki) blokdan 30 m (100 fut) dan uzoqroq joyga joylashtirmang.
• Sensorni asosiy (ichki) blokga qaragan holda joylashtiring, eshiklar, devorlar va mebellar kabi to'siqlarni minimallashtiring.
• Sensorni osmonga aniq ko'rinadigan, metall yoki elektron ob'ektlardan uzoqroq joyga joylashtiring.
• Sensorni sovuq qish oylarida asosiy blokga yaqinroq joylashtiring, chunki muzlashdan past haroratlar batareya ishlashiga va signal uzatilishiga ta'sir qilishi mumkin.

Uzatish diapazoni ko'plab omillarga qarab farq qilishi mumkin. Eng yaxshi natijalarga erishish uchun turli joylarda tajriba o'tkazishingiz kerak bo'lishi mumkin.

Standart ishqoriy batareyalar tarkibida sezilarli miqdorda suv mavjud. Shu sababli, ular taxminan -12°C (10°F) past haroratlarda muzlaydi. Bir martalik lityum batareyalar harorat uchun ancha past chegaraga ega, muzlash diapazoni taxminan -30°C (-22°F) dan past.

Simsiz diapazonlarga juda sovuq haroratlar kabi turli omillar ta'sir qilishi mumkin. Haddan tashqari sovuq sensor va baza stantsiyasi o'rtasidagi samarali diapazonni vaqtincha qisqartirishi mumkin. Agar qurilmaning ishlashi past harorat tufayli buzilsa, harorat normal harorat oralig'ida ko'tarilganda qurilma to'g'ri ishlashni davom ettiradi (ya'ni, past haroratlar tufayli qurilmaga doimiy zarar yetmaydi).

SENSOR MA'LUMOTLARINI UZATISH

Ma'lumotlar sensordan har 40 soniyada yuboriladi. Masofaviy sensor maydonidagi sensor qabul qilish belgisi holatni ko'rsatadi.

BELGI	TA'RIF
	Asosiy blok sensor(lar)ni qidirmoqda
	Kanal topildi
	1-sensor ma'lumot yubormoqda
va "- -. -" (Tashqi harorat maydoni)	Sensor topilmadi. Sensorni qidiring yoki batareyalarni tekshiring

Sensorni qidirish uchun:
Bir vaqtning o'zida MEM (xotira) va CHANNEL (kanal) tugmalarini 2 soniya bosib turing.

ESLATMA
Agar sensor hali ham topilmasa, batareyalarni, to'siqlarni va masofaviy blokning joylashuvini tekshiring.

SOAT

SOAT SIGNALINI QABUL QILISH

Ushbu mahsulot Kolorado shtatining Boulder shahridagi atom soatidan WWVB-60 signalini qamrab olgandan so'ng, sana va vaqtni avtomatik ravishda sinxronlashtirish uchun mo'ljallangan.

Sensor signaldan 1500 km (932 milya) radiusda bo'lganda radio signallarni yig'adi.

ESLATMA
Birinchi o'rnatishda yoki RESET (qayta o'rnatish) tugmasi bosilganda dastlabki qabul qilish 2-10 daqiqa davom etadi. Tugallangach, qabul qilish belgisi miltillashni to'xtatadi. Agar signal zaif bo'lsa, haqiqiy signalni olish uchun 24 soatgacha vaqt ketishi mumkin.

SIGNALNI QABUL QILISH

Soat signalini qabul qilish indikatori:

KUCHLI SIGNAL	ZAIF SIGNAL	SIGNAL YO'Q

Signal qidiruvini yoqish va majburan bajarish uchun:
tugmasini 2 soniya bosib turing.

Signalni qabul qilishni o'chirish uchun:
tugmasini 2 soniya bosib turing.

o'chirilganda miltillaydi.

SOATNI SOZLASH

Soatni qo'lda sozlash uchun soat signalini qabul qilish o'chirilganligiga ishonch hosil qiling.

1. MODE (rejim) tugmasini 2 soniya bosib turing.
2. AQSh vaqt zonasini (Tinch okeani (P), Sharqiy (E), Markaziy (C) va Tog'li (M)), soat, daqiqa, yil, oy, kun va tilni tanlang. Sozlamani o'zgartirish uchun yoki tugmasini bosing.
3. Tasdiqlash uchun MODE (rejim) tugmasini bosing.

ESLATMA
Til variantlari: Ingliz (E), Nemis (D), Frantsuz (F), Italyan (I) va Ispan (S).

Soniyali soat va hafta kunlari ko'rsatish rejimlari o'rtasida tanlash uchun MODE (rejim) tugmasini bosing.

BUDILNIK

Budilnikni o'rnatish uchun:

1. ALARM (budilnik) tugmasini 2 soniya bosib turing.
2. Soat / daqiqani o'rnatish uchun tugmasini bosing.
3. Tasdiqlash uchun ALARM (budilnik) yoki MODE (rejim) tugmasini bosing. budilnik YOQILGANligini bildiradi.

Budilnikni YOQISH / O'CHIRISH uchun:

1. Budilnik vaqtini ko'rsatish uchun ALARM (budilnik) tugmasini bosing.
2. Budilnikni YOQISH / O'CHIRISH uchun yana ALARM (budilnik) tugmasini bosing.

Budilnikni o'chirish uchun:

• 8 daqiqaga o'chirish uchun SNOOZE (qoldirish) tugmasini bosing

YOKI

• Budilnikni o'chirish va 24 soatdan keyin uni qayta yoqish uchun SNOOZE (qoldirish) dan tashqari istalgan tugmani bosing.

BAROMETR

So'nggi 24 soatdagi barometr ko'rsatkichlari asosiy blok tomonidan saqlanadi va ob-havo prognozini ta'minlash uchun ishlatiladi.

Barometr o'lchov birligini tanlash uchun:
mb va inHg o'rtasida o'tish uchun PRESSURE (bosim) tugmasini bosing.

BALANDLIKNI O'RNATISH
Barometrik ko'rsatkichlar ishonchli bo'lishini ta'minlash uchun balandlikni o'z joyingizdagi dengiz sathidan masofani aks ettirish uchun o'rnating.

1. PRESSURE (bosim) tugmasini 2 soniya bosib turing.
2. 100 m (328 ft) dan 2500 m (8202 ft) gacha 10 m (33 ft) qadam bilan balandlikni o'rnatish uchun va tugmalaridan foydalaning.
3. Tasdiqlash uchun PRESSURE (bosim) tugmasini bosing.

OB-HAVO PROGNOZI

Ushbu mahsulot barometrik bosim tendentsiyasi ko'rsatkichlari asosida keyingi 12 dan 24 soatgacha bo'lgan 30-50 km (19-31 milya) radiusdagi ob-havoni bashorat qiladi.

BELGI	TA'RIF
	Ochiq havo
	Qisman bulutli
	Bulutli
	Yomg'irli

HARORAT VA NAM LIK

Harorat birligini o'zgartirish uchun:
°C / °F ni kerakli sozlamaga suring. Asosiy blokning sozlamasi masofaviy sensor sozlamasidan ustun turadi.

MAKSIMAL / MINIMAL KO'RSATKICHLAR

Ko'rsatkichlarni ko'rish uchun:

1. Sensorni tanlash uchun CHANNEL (kanal) tugmasini bosing.
2. Tanlangan sensor uchun maksimal / minimal va joriy sozlamalarni o'zgartirish uchun MEM (xotira) tugmasini bosing.

Maksimal va minimal ko'rsatkichlarni tozalash uchun MEM (xotira) tugmasini 2 soniya bosib turing.

MUZLIK OGOHLANTIRISHI

Agar 1-kanal sensori 3°C dan –2°C gacha (37°F dan 28°F gacha) bo'lsa, harorat muzlashga yaqinlashayotgani haqida ogohlantirish uchun miltillaydi.

ESLATMA
Agar harorat muzlik ogohlantirish diapazonidan tashqariga chiqsa, ogohlantirish avtomatik ravishda to'xtaydi.

HARORAT, NAM LIK VA BOSIM TENDENTSIYASI

Harorat, namlik va bosim tendentsiyasi belgilari so'nggi sensor ko'rsatkichlariga asoslangan.

KO'TARILISH	BARQAROR	PASAYISH

YUQORI / PASTI HARORAT / NAM LIK OGOHLANTIRISHI

Agar 1-kanalga o'rnatilgan sensor siz tanlagan harorat/namlikdan yuqori yoki past ko'rsatkichlarni qayd etsa, harorat va namlik ogohlantirishlarini o'rnatish mumkin.

Ogohlantirishni YOQISH / O'CHIRISH uchun:

1. TEMP / HUMIDITY HI / LO (YUQORI / PASTI HARORAT / NAM LIK) tugmasini bosib turing.
2. Yuqori / past harorat / namlik ogohlantirishini tanlash uchun va tugmalaridan foydalaning. Tasdiqlash uchun TEMP / HUMIDITY HI / LO (YUQORI / PASTI HARORAT / NAM LIK) tugmasini bosing.
3. Ogohlantirishni ON / OFF (YOQISH / O'CHIRISH) uchun / tugmalarini bosing va tasdiqlash uchun TEMP / HUMIDITY HI / LO (YUQORI / PASTI HARORAT / NAM LIK) tugmasini bosing.
4. Agar ogohlantirish faollashtirilgan bo'lsa, harorat / namlikni tanlash uchun va tugmalaridan foydalaning.
5. Tasdiqlash uchun TEMP / HUMIDITY HI / LO (YUQORI / PASTI HARORAT / NAM LIK) tugmasini bosing.

Yuqori / past ogohlantirishni o'chirish uchun:
Istalgan tugmani bosing. Ogohlantirish avtomatik ravishda qayta o'rnatiladi va agar tanlangan yuqori / past harorat yana qayd etilsa, qayta yangraydi.

ISSIQLIK INDEKSI

Issiqlik indeksi haqiqiy seziladigan haroratni tavsiflash uchun harorat va namlik ma'lumotlarini birlashtiradi.

OGOHLANTIRISH	ISSIQLIK INDEKSI	MA'NOSI
O'ta xavfli	54.5°C / (130°F) yoki undan yuqori	Suvsizlanish / quyosh urishi xavfi yuqori
Xavfli	40.5 - 54°C (105 - 129°F)	Issiqlikdan charchash ehtimoli yuqori
O'ta ehtiyotkorlik	32.2 - 40°C (90 - 104°F)	Issiqlik suvsizlanishi ehtimoli
Ehtiyotkorlik	26.6 - 31.7°C (80 - 89°F)	Issiqlikdan charchash ehtimoli

• Issiqlik indeksini ko'rsatish uchun HEAT INDEX (issiqlik indeksi) tugmasini bosing.
• Joriy / maksimal / minimal ko'rsatkichlar o'rtasida o'tish uchun HEAT INDEX (issiqlik indeksi) tugmasini bosing, so'ngra 1-3 kanalni yoki ichki makonni tanlash uchun CHANNEL (kanal) tugmasini, keyin MEM (xotira) tugmasini bosing.
• Harorat / namlik va issiqlik indeksi displeyi o'rtasida o'tish uchun HEAT INDEX (issiqlik indeksi) tugmasini 2 soniya bosib turing. Ushbu funksiyani to'xtatish uchun yana HEAT INDEX (issiqlik indeksi) tugmasini bosing.

ESLATMA
Agar issiqlik indeksi 80°F / 26°C dan past bo'lsa yoki kerakli kanal ishlamasa, issiqlik indeksi NA ni ko'rsatadi.

QULAYLIK ZONASI

Qulaylik zonasi joriy harorat va namlik o'lchovlari asosida iqlimni baholaydi.

BELGI	HARORAT	NAM LIK
	Har qanday	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Har qanday	< 40%

OY FAZASI

• Taqvim o'rnatilganda keyingi / oldingi kun uchun oy fazasini ko'rish uchun yoki tugmasini bosing.
• Yillar (2001 dan 2099 gacha) bo'ylab skanerlash uchun yoki tugmasini bosib turing.

	Yangi oy
	O'sayotgan yarim oy
	Birinchi chorak
	O'sayotgan gumbaz
	To'lin oy
	Kamayayotgan gumbaz
	Oxirgi chorak
	Kamayayotgan yarim oy

QAYTA O'RNATISH

Qurilmani standart sozlamalarga qaytarish uchun RESET (qayta o'rnatish) tugmasini bosing.

EHTIYOT choralari

Agar siz ushbu mahsulotga ehtiyotkorlik bilan munosabatda bo'lsangiz, u sizga yillar davomida sifatli xizmat ko'rsatadi. Mana bir nechta ehtiyot choralari:

• Qurilmaga haddan tashqari kuch, zarba, chang, harorat yoki namlik ta'sir etmang, bu nosozlikka, elektron xizmat muddatining qisqarishiga, batareyaning shikastlanishiga va qismlarning buzilishiga olib kelishi mumkin.
• Qurilmani suvga botirmang. Agar unga suyuqlik to'kib yuborsangiz, darhol yumshoq, tuklarsiz mato bilan quriting.
• Qurilmani abraziv yoki korroziv materiallar bilan tozalamang.
• Qurilmaning ichki qismlariga tegmang. Bunday qilish qurilmaga berilgan kafolatni bekor qiladi va keraksiz shikast etkazishi mumkin. Qurilmada foydalanuvchi tomonidan sozlanishi mumkin bo'lgan qismlar yo'q.
• Faqat foydalanuvchi ko'rsatmalarida ko'rsatilgan yangi batareyalardan foydalaning. Yangi va eski batareyalarni aralashtirmang.
• Bosib chiqarish cheklovlari tufayli, ushbu qo'llanmada ko'rsatilgan displeylar haqiqiy displeydan farq qilishi mumkin.
• Ushbu qo'llanmaning mazmuni ishlab chiqaruvchining ruxsatisiz ko'paytirilmasligi mumkin.

ESLATMA
Ushbu mahsulotning texnik xususiyatlari va foydalanuvchi qo'llanmasining mazmuni ogohlantirilmasdan o'zgartirilishi mumkin.

TEXNIK XUSUSIYATLARI

ESLATMA
Biz ushbu mahsulot bilan uzoqroq foydalanish uchun ishqoriy batareyalardan va muzlashdan past haroratlarda lityum batareyalardan foydalanishni tavsiya etamiz.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
