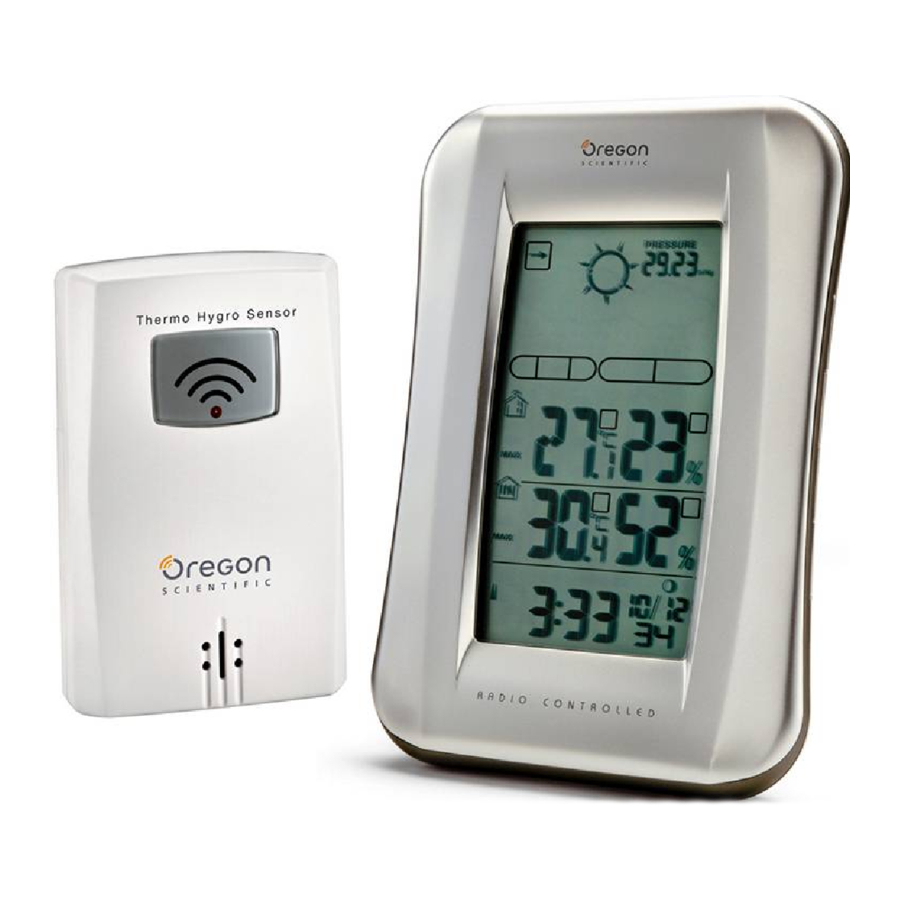

Oregon Scientific BAR688HGA - Belaidės meteorologinės stoties vadovas

ĮVADAS

Dėkojame, kad pasirinkote šią Oregon Scientific^TM belaidę meteorologinę stotį su temperatūros / drėgmės ekranu ir savaime nustatantį atominį laikrodį (BAR688HGA). Šis laikrodis tiekiamas su nuotoliniu jutikliu (THGR122N) ir iš viso gali palaikyti iki 3 jutiklių (papildomi jutikliai parduodami atskirai).

PASTABA Prašome turėti šį vadovą po ranka, kai naudosite savo naują produktą. Jame pateikiamos praktinės nuoseklios instrukcijos, taip pat techninės specifikacijos ir įspėjimai, kuriuos turėtumėte žinoti.

LAIKRODŽIO APŽVALGA

PRIEKINIS VAIZDAS

1. SNOOZE (Atidėti)
2. Orai prognozės sritis
3. Lauko temperatūros sritis
4. Vidaus temperatūros sritis
5. Laikrodžio / žadintuvo sritis

GALINIS VAIZDAS

1. TEMP / HUMIDITY HI / LO (Aukšta / žema temperatūra / drėgmė) : Pakeiskite nustatymus arba įjunkite / išjunkite aukštos arba žemos temperatūros / drėgmės signalą 1 kanalui
2. : Padidinkite / sumažinkite nustatymą; įjunkite / išjunkite laikrodžio priėmimo signalą
3. CHANNEL (Kanalas): Perjunkite nuotolinio jutiklio ekraną
4. HEAT INDEX (Šilumos indeksas): Rodyti šilumos indeksą
5. MODE (Režimas): Pakeiskite nustatymus / ekraną
6. ALARM (Žadintuvas): Peržiūrėkite žadintuvo būseną; nustatykite žadintuvą
7. Baterijų skyrius
8. MEM (Atmintis): Peržiūrėkite dabartinę, maksimalią ir minimalią temperatūrą / drėgmę
9. PRESSURE (Slėgis): Pasirinkite slėgio vienetą; nustatykite aukštį
10. °C / °F: Pasirinkite temperatūros vienetą
11. RESET (Atstatyti): Atstatykite įrenginį į numatytuosius nustatymus

LCD EKRANAS

Orai prognozės sritis

1. Slėgio tendencija
2. Orai prognozė
3. Komforto zona
4. Slėgio piktograma
5. Aukščio piktograma
6. Slėgio / aukščio vienetas
7. UV indekso piktograma

Lauko temperatūros sritis

1. Šilumos indekso piktograma
2. Aukštos / žemos temperatūros signalas
3. Jutiklio priėmimo piktograma
4. Žemas jutiklio akumuliatoriaus lygis
5. Maks. / min. piktograma
6. Temperatūros ekranas
7. Įspėjimas apie ledą yra aktyvus
8. Aukštos / žemos drėgmės signalas
9. Temperatūros tendencija
10. Drėgmės tendencija
11. Drėgmės ekranas

Vidaus temperatūros sritis

1. Vidinio jutiklio piktograma
2. Maks. / min. piktograma
3. Temperatūros ekranas
4. Temperatūros tendencija
5. Drėgmės tendencija
6. Drėgmės ekranas

Laikrodžio / žadintuvo sritis

1. Žadintuvas nustatytas
2. AM / PM piktograma
3. Laikrodžio signalo priėmimas
4. Žemo akumuliatoriaus lygio piktograma
5. Laikrodis
6. Žadintuvo režimo piktograma
7. Mėnulio fazė

NUOTOLINIS JUTIKLIS

THGR122N

1. LED būsenos indikatorius: mirksi raudonai duomenų perdavimo metu
2. LCD ekranas

1. Skylė tvirtinimui prie sienos
2. RESET (Atstatyti) skylė
3. CHANNEL (Kanalas) jungiklis
4. Baterijų skyrius

LAIKRODŽIO NUSTATYMAS

Įdėkite baterijas prieš pirmą naudojimą, atsižvelgdami į poliškumą (+ ir -). Po kiekvieno baterijų pakeitimo paspauskite RESET (Atstatyti).

rodo, kad pagrindinio įrenginio baterijos yra išsikrovusios.

PASTABA
Nenaudokite įkraunamų baterijų. Rekomenduojame su šiuo produktu naudoti šarmines baterijas, kad jis veiktų ilgiau, o ličio baterijas - žemesnėje nei užšalimo temperatūroje.

NUOTOLINIS JUTIKLIS

Jutiklis renka temperatūros rodmenis apytiksliai kas 40 sekundžių ir siunčia juos į pagrindinį įrenginį. Pagrindinis įrenginys gali rinkti duomenis iš iki 3 jutiklių.

Norėdami nustatyti jutiklį:

1. Atsukite varžtus nuo baterijų skyriaus dangtelio.
2. Įdėkite baterijas, atsižvelgdami į poliškumą (+ / -).

3. Pasirinkite kanalą. Įsitikinkite, kad kiekvienam jutikliui naudojate skirtingą kanalą.
4. Padėkite jutiklį šalia pagrindinio įrenginio. Paspauskite RESET (Atstatyti) ant jutiklio.
5. Vienu metu paspauskite CHANNEL (Kanalas) ir MEM (Atmintis) ant pagrindinio įrenginio, kad inicijuotumėte signalo siuntimą tarp jutiklio ir pagrindinio įrenginio.
6. Uždarykite baterijų skyriaus dangtelį ir pritvirtinkite varžtus
7. Padėkite jutiklį norimoje vietoje naudodami stalinį stovą arba tvirtinimą prie sienos.


Norėdami gauti geriausius rezultatus:

• Padėkite jutiklį toliau nuo tiesioginių saulės spindulių ir drėgmės.
• Nestatykite jutiklio toliau nei 30 m (100 pėdų) nuo pagrindinio (viduje esančio) įrenginio.
• Padėkite jutiklį taip, kad jis būtų nukreiptas į pagrindinį (viduje esantį) įrenginį, sumažindami kliūtis, tokias kaip durys, sienos ir baldai.
• Padėkite jutiklį vietoje, iš kurios gerai matomas dangus, toliau nuo metalinių ar elektroninių objektų.
• Šaltais žiemos mėnesiais padėkite jutiklį arčiau pagrindinio įrenginio, nes žemesnė nei užšalimo temperatūra gali paveikti baterijos veikimą ir signalo perdavimą.

Perdavimo diapazonas gali skirtis priklausomai nuo daugelio veiksnių. Gali tekti eksperimentuoti su įvairiomis vietomis, kad gautumėte geriausius rezultatus.

Standartinėse šarminėse baterijose yra daug vandens. Dėl to jos užšąla žemoje, maždaug -12°C (10°F) temperatūroje. Vienkartinės ličio baterijos turi daug žemesnę temperatūros ribą, o numatomas užšalimo diapazonas yra žemesnis nei -30°C (-22°F).

Belaidžiams diapazonams gali turėti įtakos įvairūs veiksniai, tokie kaip labai šalta temperatūra. Didelis šaltis gali laikinai sumažinti efektyvų diapazoną tarp jutiklio ir bazinės stoties. Jei įrenginio veikimas sutrinka dėl žemos temperatūros, temperatūrai pakilus iki normalaus temperatūros diapazono, įrenginys vėl pradės tinkamai veikti (t. y. dėl žemos temperatūros įrenginys nebus visam laikui sugadintas).

JUTIKLIO DUOMENŲ PERDAVIMAS

Duomenys iš jutiklio (-ių) siunčiami kas 40 sekundžių. Jutiklio priėmimo piktograma nuotolinio jutiklio srityje rodo būseną.

PIKTOGRAMA	APRAŠYMAS
	Pagrindinis įrenginys ieško jutiklio (-ių)
	Kanalas rastas
	1 jutiklis siunčia duomenis
ir "- -. -" (Lauko temperatūros sritis)	Jutiklio nepavyko rasti. Ieškokite jutiklio arba patikrinkite baterijas

Norėdami ieškoti jutiklio:
Vienu metu paspauskite ir palaikykite MEM (Atmintis) ir CHANNEL (Kanalas) 2 sekundes.

PASTABA
Jei jutiklis vis dar nerastas, patikrinkite baterijas, kliūtis ir nuotolinio įrenginio vietą.

LAIKRODIS

LAIKRODŽIO SIGNALO PRIĖMIMAS

Šis produktas sukurtas automatiškai sinchronizuoti datą ir laiką, kai tik patenka į WWVB-60 signalo iš atominio laikrodžio Boulderyje, Kolorade, veikimo zoną.

Jutiklis renka radijo signalus, kai tik yra 1500 km (932 mylių) atstumu nuo signalo.

PASTABA
Pradinis priėmimas trunka 2-10 minučių pirmo nustatymo metu arba paspaudus RESET (atstatyti). Kai tik bus baigta, priėmimo piktograma nustos mirksėti. Jei signalas silpnas, gali prireikti iki 24 valandų, kad būtų gautas tinkamas signalas.

SIGNALO PRIĖMIMAS

Laikrodžio signalo priėmimo indikatorius:

STIPRUS SIGNALAS	SILPNAS SIGNALAS	NĖRA SIGNALO

Norėdami įjungti ir priverstinai ieškoti signalo:
Paspauskite ir palaikykite 2 sekundes.

Norėdami išjungti signalo priėmimą:
Paspauskite ir palaikykite 2 sekundes.

mirksi, kai jis išjungtas.

LAIKRODŽIO NUSTATYMAS

Norėdami rankiniu būdu nustatyti laikrodį, įsitikinkite, kad laikrodžio signalo priėmimas yra išjungtas.

1. Paspauskite ir palaikykite MODE (režimas) 2 sekundes.
2. Pasirinkite JAV laiko juostą (Pacific (P) (Ramiojo vandenyno), Eastern (E) (Rytų), Central (C) (Centrinė) ir Mountain (M) (Kalnų)), valandą, minutę, metus, mėnesį, dieną ir kalbą. Paspauskite arba , kad pakeistumėte nustatymą.
3. Paspauskite MODE (režimas), kad patvirtintumėte.

PASTABA
Kalbos parinktys yra anglų (E), vokiečių (D), prancūzų (F), italų (I) ir ispanų (S).

Paspauskite MODE (režimas), kad pasirinktumėte laikrodį su sekundėmis arba laikrodį su savaitės dienos rodymo režimais.

ŽADINTUVAS

Norėdami nustatyti žadintuvą:

1. Paspauskite ir palaikykite ALARM (žadintuvas) 2 sekundes.
2. Paspauskite , kad nustatytumėte valandą / minutę.
3. Paspauskite ALARM (žadintuvas) arba MODE (režimas), kad patvirtintumėte. rodo, kad žadintuvas įjungtas (ON).

Norėdami įjungti / išjungti žadintuvus:

1. Paspauskite ALARM (žadintuvas), kad būtų rodomas žadintuvo laikas
2. Dar kartą paspauskite ALARM (žadintuvas), kad įjungtumėte / išjungtumėte žadintuvą.

Norėdami nutildyti žadintuvą:

• Paspauskite SNOOZE (atidėti), kad nutildytumėte jį 8 minutėms

ARBA

• Paspauskite bet kurį klavišą, išskyrus SNOOZE (atidėti), kad išjungtumėte žadintuvą ir vėl jį įjungtumėte po 24 valandų.

BAROMETRAS

Pagrindinis įrenginys saugo barometro rodmenis iš praėjusių 24 valandų ir naudoja juos orų prognozei pateikti.

Norėdami pasirinkti barometro matavimo vienetą:
Paspauskite PRESSURE (slėgis), kad perjungtumėte tarp mb ir inHg.

NUSTATYTI AUKŠTĮ
Norėdami užtikrinti, kad barometriniai rodmenys būtų patikimi, nustatykite aukštį, kuris atspindėtų atstumą nuo jūros lygio jūsų padėtyje.

1. Paspauskite ir palaikykite PRESSURE (slėgis) 2 sekundes.
2. Naudokite ir , kad nustatytumėte aukštį 10 m (33 pėdų) žingsniais nuo 100 m (328 pėdų) iki 2500 m (8202 pėdų).
3. Paspauskite PRESSURE (slėgis), kad patvirtintumėte.

ORŲ PROGNOZĖ

Šis produktas prognozuoja kitų 12–24 valandų orus 30–50 km (19–31 mylių) spinduliu, remiantis barometrinio slėgio tendencijų rodmenimis.

PIKTOGRAMA	APRAŠYMAS
	Giedra
	Iš dalies debesuota
	Debesuota
	Lietinga

TEMPERATŪRA IR DRĖGMĖ

Norėdami perjungti temperatūros vienetą:
Pastumkite °C / °F į norimą nustatymą. Pagrindinio įrenginio nustatymas pakeičia nuotolinio jutiklio nustatymą.

MAKSIMALŪS / MINIMALŪS ĮRAŠAI

Norėdami peržiūrėti įrašus:

1. Paspauskite CHANNEL (kanalas), kad pasirinktumėte jutiklį.
2. Paspauskite MEM (atmintis), kad perjungtumėte maksimalius / minimalius ir esamus pasirinkto jutiklio nustatymus.

Norėdami išvalyti maksimalius ir minimalius įrašus, paspauskite ir palaikykite MEM (atmintis) 2 sekundes.

ĮSPĖJIMAS APIE LEDĄ

Jei 1 kanalo jutiklis nukrenta tarp 3°C ir –2°C (37°F ir 28°F), mirksi, įspėdamas, kad temperatūra artėja prie užšalimo.

PASTABA
Įspėjimas automatiškai sustos, jei temperatūra išeis už įspėjimo apie ledą diapazono ribų.

TEMPERATŪROS, DRĖGMĖS IR SLĖGIO TENDENCIJA

Temperatūros, drėgmės ir slėgio tendencijų piktogramos yra pagrįstos naujausiais jutiklių rodmenimis.

KYLANTI	STABILI	KRINTANTI

AUKŠTOS / ŽEMOS TEMPERATŪROS / DRĖGMĖS SIGNALAI

Galima nustatyti, kad temperatūros ir drėgmės įspėjimai skambėtų, jei jutiklis, nustatytas į 1 kanalą, užfiksuos aukštesnę arba žemesnę nei jūsų pasirinkta temperatūra/drėgmė.

Norėdami įjungti / išjungti signalą:

1. Paspauskite ir palaikykite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) .
2. Naudokite ir , kad pasirinktumėte aukštos / žemos temperatūros / drėgmės signalą. Paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) , kad patvirtintumėte.
3. Paspauskite / , kad nustatytumėte signalą ON / OFF (įjungtas / išjungtas) ir paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) , kad patvirtintumėte.
4. Jei signalas buvo suaktyvintas, naudokite ir , kad pasirinktumėte temperatūrą / drėgmę.
5. Paspauskite TEMP / HUMIDITY HI / LO (aukšta / žema temperatūra / drėgmė) , kad patvirtintumėte.

Norėdami nutildyti aukštą / žemą signalą:
Paspauskite bet kurį klavišą. Signalas automatiškai nustatomas iš naujo ir vėl suskambės, jei vėl bus užfiksuota pasirinkta aukšta / žema temperatūra.

KARŠČIO INDEKSAS

Karščio indeksas sujungia temperatūros ir drėgmės duomenis, kad apibūdintų jaučiamą tikrąją temperatūrą.

ĮSPĖJIMAS	KARŠČIO INDEKSAS	REIKŠMĖ
Ypatingas pavojus	54,5°C / (130°F) arba aukštesnė	Didelis dehidratacijos / saulės smūgio pavojus
Pavojus	40,5 - 54°C (105 - 129°F)	Tikėtinas šilumos išsekimas
Ypatingas atsargumas	32,2 - 40°C (90 - 104°F)	Galima dehidratacija dėl karščio
Atsargumas	26,6 - 31,7°C (80 - 89°F)	Galimas šilumos išsekimas

• Norėdami rodyti karščio indeksą, paspauskite HEAT INDEX (karščio indeksas).
• Norėdami perjungti dabartinius / maksimalius / minimalius rodmenis, paspauskite HEAT INDEX (karščio indeksas), tada paspauskite CHANNEL (kanalas), kad pasirinktumėte 1–3 kanalą arba patalpų, o po to MEM (atmintis).
• Norėdami perjungti temperatūros / drėgmės ir karščio indekso rodymą, paspauskite ir palaikykite HEAT INDEX (karščio indeksas) 2 sekundes. Dar kartą paspauskite HEAT INDEX (karščio indeksas), kad sustabdytumėte šią funkciją.

PASTABA
Jei karščio indeksas yra žemesnis nei 80°F / 26°C arba norimas kanalas neveikia, karščio indeksas rodys NA (nėra duomenų).

KOMFORTO ZONA

Komforto zona įvertina klimatą pagal dabartinius temperatūros ir drėgmės matavimus.

PIKTOGRAMA	TEMPERATŪRA	DRĖGMĖ
	Bet kokia	> 70%
	20 - 25°C (68 - 77°F)	40 - 70%
	Bet kokia	< 40%

MĖNULIO FAZĖ

• Kai kalendorius nustatytas, paspauskite arba , kad peržiūrėtumėte mėnulio fazę kitai / ankstesnei dienai.
• Paspauskite ir palaikykite arba , kad peržiūrėtumėte metus (nuo 2001 iki 2099).

	Jaunatis
	Priešpilnis
	Pirmoji ketvirtis
	Pilnėjantis Mėnulis
	Pilnatis
	Dylantis Mėnulis
	Paskutinė ketvirtis
	Delčia

ATSTATYMAS

Paspauskite RESET (atstatyti), kad grąžintumėte įrenginį į numatytuosius nustatymus.

ATARGUMO PRIEMONĖS

Šis gaminys sukurtas taip, kad kruopščiai jį prižiūrint, tarnautų jums ilgus metus. Štai keletas atsargumo priemonių:

• Saugokite įrenginį nuo per didelės jėgos, smūgių, dulkių, temperatūros ar drėgmės, nes tai gali sukelti gedimus, sutrumpinti elektronikos tarnavimo laiką, sugadinti bateriją ir deformuoti dalis.
• Nemerkite įrenginio į vandenį. Jei ant jo išsiliejo skystis, nedelsdami nušluostykite jį minkštu, nepūkuotu audiniu.
• Nevalykite įrenginio abrazyvinėmis ar korozinėmis medžiagomis.
• Nekiškite rankų į įrenginio vidinius komponentus. Tai padarius, įrenginiui nebegalios garantija ir galite be reikalo jį sugadinti. Įrenginyje nėra dalių, kurias galėtų prižiūrėti naudotojas.
• Naudokite tik šviežias baterijas, nurodytas naudotojo instrukcijose. Nemaišykite naujų ir senų baterijų.
• Dėl spausdinimo apribojimų šiame vadove pateikti ekranai gali skirtis nuo tikrojo ekrano.
• Šio vadovo turinys negali būti atkuriamas be gamintojo leidimo.

PASTABA
Šio gaminio techniniai duomenys ir naudotojo vadovo turinys gali būti keičiami be išankstinio įspėjimo.

SPECIFIKACIJOS

PASTABA
Norėdami, kad šis gaminys veiktų ilgiau, rekomenduojame naudoti šarmines baterijas, o esant žemesnei nei užšalimo temperatūrai - ličio baterijas.
