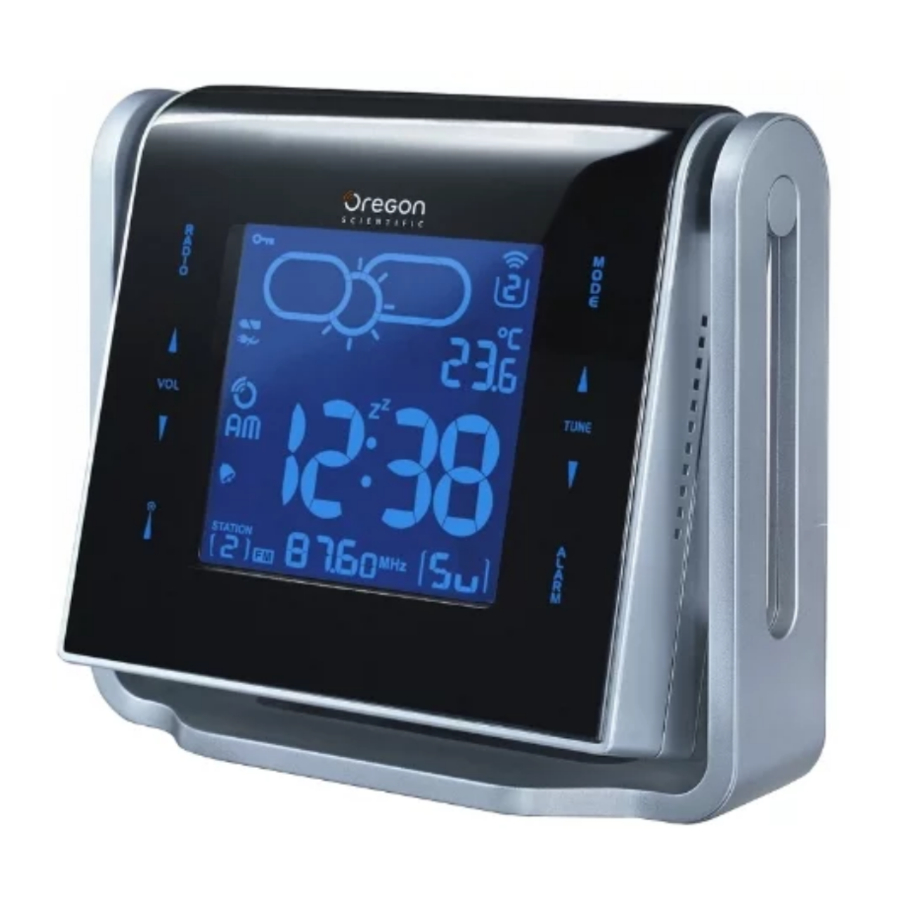

Oregon Scientific BARM688 - meteorologijos stotis su FM PLL radijo imtuvu, vartotojo vadovas

ĮVADAS

Prašome išsaugoti šį vadovą, kad turėtumėte instrukcijas ir informaciją, kurią turėtumėte žinoti.

APŽVALGA

PRIEKINIS VAIZDAS

1. SNOOZE: įjungti snaudimo funkciją; nustatyti miego laikmatį, kai radijas įjungtas (Radio is ON)
2. RADIO: įjungti / išjungti radiją (Turn radio ON / OFF)
3. VOL : didinti / mažinti garsumą (Increase / decrease volume)
4. (STATION): perjungti tarp 8 iš anksto nustatytų radijo kanalų; išsaugoti kanalą (Toggle between 8 preset radio channels; save a channel)
5. MODE: keisti nustatymą / ekraną (Change setting / display)
6. TUNE : didinti / mažinti nustatymą; įjungti / išjungti laikrodžio priėmimo signalą; keisti radijo dažnį (Increase / decrease setting; activate / deactivate clock reception signal; change radio frequency)
7. ALARM: peržiūrėti žadintuvo būseną; nustatyti žadintuvą (View alarm status; set alarm)

GALINIS VAIZDAS

1. MEM: peržiūrėti esamą, maksimalią ir minimalią temperatūrą (View current, maximum and minimum temperature)
2. CH: perjungti nuotolinio jutiklio ekraną (Switch remote sensor display)
3. EU / UK: pasirinkti laikrodžio signalą (Select clock signal)
4. RESET: atkurti įrenginio numatytuosius nustatymus (Reset unit to default settings)
5. °C / °F: pasirinkti temperatūros vienetą (Select temperature unit)
6. Adapterio lizdas
7. Baterijų skyrius

LCD

1. Orai prognozės sritis
2. Radijo sritis
3. Temperatūros sritis
4. Laikrodžio / žadintuvo sritis

NUOTOLINIS JUTIKLIS

1. LED perdavimo indikatorius
2. Montavimas ant sienos
3. Baterijų skyrius
4. RESET jungiklis
5. CHANNEL jungiklis

BATERIJOS

PRADŽIA

ADAPTERIS

Įjunkite adapterį į pagrindinį įrenginį. Įsitikinkite, kad adapterio lizdas yra lengvai pasiekiamas įrenginiui.

rodoma, kai adapteris neprijungtas.

PASTABA Šis produktas gali veikti netinkamai, kai kintamosios srovės linijoje atsiranda radijo trukdžių. Įrenginys grįš į normalią veikimą, kai trukdžiai sustos.

BATERIJOS

Įdėkite baterijas, atsižvelgdami į poliškumą (+/-), kaip parodyta.

rodoma, kai baterija yra išsikrovusi.

ĮRENGINYS	VIETA
Pagrindinis	Orai prognozės sritis
Nuotolinis	Temperatūros sritis

NUOTOLINIS JUTIKLIS

Pagrindinis įrenginys gali rinkti duomenis iš iki 3 jutiklių.

Norėdami nustatyti jutiklį:

1. Atidarykite baterijų skyrių.
2. Įdėkite bateriją, atsižvelgdami į poliškumą (+ / -).
3. Pasirinkite kanalą, tada paspauskite RESET.
4. Uždarykite baterijų skyriaus dureles.
5. Padėkite jutiklį 30 m (98 pėdų) atstumu nuo pagrindinio įrenginio, naudodami stalinį stovą arba tvirtinimą prie sienos.


Perdavimo diapazonas gali skirtis priklausomai nuo daugelio veiksnių. Gali tekti eksperimentuoti su įvairiomis vietomis, kad gautumėte geriausius rezultatus.

PASTABA Rekomenduojame naudoti šarmines baterijas su šiuo produktu, kad jis veiktų ilgiau, ir vartotojų klasės ličio baterijas, kai temperatūra yra žemesnė už nulį.

JUTIKLIO DUOMENŲ PERDAVIMAS

Norėdami ieškoti jutiklio:
Vienu metu paspauskite ir palaikykite MEM ir CH 2 sekundes.

Lauko temperatūros srityje rodoma priėmimo piktograma rodo būseną.

PIKTOGRAMA	APRAŠYMAS
	Pagrindinis įrenginys ieško jutiklio (-ių)
	Gauti 1 jutiklio duomenys
ir "- -"	Jutiklio nepavyko rasti

PASTABA Jei jutiklis nerastas, patikrinkite baterijas, kliūtis ir nuotolinio įrenginio vietą.

Norėdami gauti geriausius rezultatus:

• Padėkite jutiklį toliau nuo tiesioginių saulės spindulių ir drėgmės.
• Padėkite jutiklį taip, kad jis būtų nukreiptas į pagrindinį įrenginį, sumažindami kliūtis.
• Padėkite jutiklį vietoje, iš kurios atsiveria geras vaizdas į dangų, toliau nuo metalinių ar elektroninių objektų.
• Šaltais žiemos mėnesiais padėkite jutiklį arčiau pagrindinio įrenginio.

LENGVAS PALIEČIAMAS KLAVIŠŲ UŽRAKTAS

Kai 1 minutę nepaspaudžiamas joks klavišas, rodoma, kad įjungtas klavišų užraktas. Paspauskite bet kurį klavišą, kad jį išjungtumėte.

LAIKRODIS

LAIKRODŽIO SIGNALO PRIĖMIMAS

Šis gaminys sukurtas automatiškai sinchronizuoti savo laikrodį su laikrodžio signalu.

Norėdami pasirinkti laikrodžio signalą:
Pastumkite EU / UK, kad pasirinktumėte priimamą signalą.

• EU: DCF-77 signalas: 1500 km (932 mylių) spinduliu nuo Frankfurto, Vokietijos.
• UK: MSF-60 signalas: 1500 km (932 mylių) spinduliu nuo Antorno, Anglijos.

Norėdami įjungti / išjungti signalo priėmimą:
Paspauskite ir palaikykite TUNE , kad įjungtumėte, arba TUNE , kad išjungtumėte signalo priėmimą.

PASTABA Priėmimas trunka 2-10 minučių. Jei signalas silpnas, gali prireikti iki 24 valandų, kad būtų gautas tinkamas signalas.

Laikrodžio signalo priėmimo indikatorius:

STIPRUS SIGNALAS	SILPNAS SIGNALAS	NĖRA SIGNALO

RANKINIS LAIKRODŽIO NUSTATYMAS

1. Paspauskite ir palaikykite MODE 2 sekundes.
2. Paspauskite TUNE , kad pakeistumėte nustatymus.
3. Paspauskite MODE, kad patvirtintumėte.
4. Nustatymo seka yra: laiko juostos poslinkis, 12 / 24 valandų formatas, valanda, minutė, metai, dienos / mėnesio formatas, mėnuo, diena ir ekrano kalba.

PATARIMAI Laiko juostos poslinkis nustato laikrodį +/- 23 valandas nuo gauto laikrodžio signalo laiko. Kalbos parinktys yra (E) anglų, (F) prancūzų, (D) vokiečių, (I) italų ir (S) ispanų.

Norėdami pasirinkti laikrodžio rodymo režimą:
Paspauskite MODE, kad perjungtumėte tarp:

• Laikrodis su sekundėmis
• Laikrodis su savaitės diena
• Kalendorius

ŽADINTUVAS

Norėdami nustatyti žadintuvą:

1. Paspauskite ALARM, kad peržiūrėtumėte žadintuvą. bus rodomas ekrane.
2. Paspauskite ir palaikykite ALARM 2 sekundes.
3. Paspauskite TUNE , kad pakeistumėte valandą, minutę, pyptelėjimą () arba radijo () žadintuvą. Jei pasirinksite radijo žadintuvą, paspauskite , kad pasirinktumėte radijo stotį, kuri bus grojama, ir VOL , kad nustatytumėte garsumą.
4. Paspauskite ALARM, kad patvirtintumėte.

Norėdami įjungti arba išjungti žadintuvą:
Būdami žadintuvo ekrane, paspauskite ALARM. arba pasirodo, kai žadintuvas nustatytas.

Norėdami nutildyti žadintuvą:

• Paspauskite SNOOZE, kad nutildytumėte jį 8 minutėms.
  ARBA
• Paspauskite bet kurį klavišą, išskyrus SNOOZE, kad išjungtumėte žadintuvą ir vėl jį įjungtumėte po 24 valandų.

ORŲ PROGNOZĖ

Šis gaminys prognozuoja orus artimiausioms 12–24 valandoms 19–31 mylių (30–50 km) spinduliu, 70–75 procentų tikslumu.

SAULĖTA	DALINAI DEBESUOTA	DEBESUOTA	LIETUS

TEMPERATŪRA

Norėdami pasirinkti temperatūros vienetą:
Paspauskite °C / °F.

Norėdami peržiūrėti lauko jutiklio (-ių) temperatūros rodmenis:
Paspauskite CH. rodo, kurio nuotolinio jutiklio duomenis žiūrite.

Norėdami automatiškai nuskaityti jutiklius:
Paspauskite ir palaikykite CH 2 sekundes. Kiekvieno jutiklio duomenys rodomi 3 sekundes.
Norėdami baigti, paspauskite CH arba MEM.

Norėdami perjungti dabartinius, minimalius ir maksimalius pasirinkto jutiklio įrašus:
Kelis kartus paspauskite MEM.

Norėdami išvalyti įrašus:
Pasirinkite kanalą, kurio atmintį norite išvalyti, tada paspauskite ir palaikykite MEM 2 sekundes. Taip pat bus išvalytas patalpų atminties įrašas.

RADIJAS

Galite išsaugoti iki 8 radijo stočių.

Norėdami įjungti / išjungti radiją:
Paspauskite RADIO.

PASTABA Naudojant radiją, įjunkite adapterį.

Norėdami išsaugoti stotį:

1. Paspauskite RADIO, kad įjungtumėte radiją (ON (įjungtas)).
2. Paspauskite TUNE , kad rankiniu būdu tiksliai sureguliuotumėte, arba paspauskite ir palaikykite TUNE , kad įjungtumėte automatinę paiešką.
3. Paspauskite ir palaikykite , kad išsaugotumėte stotį.

MIEGO LAIKMATIS

Norėdami įjungti miego laikmatį:

1. Vieną kartą paspauskite SLEEP, kad įjungtumėte paskutinį naudotą nustatymą.
2. Paspauskite SLEEP, kad nustatytumėte radijo miego laikmačio trukmę (120, 90, 60, 30, 15 arba 0 minučių). Pasirinkite "0", kad išjungtumėte miego laikmatį.
3. Paspauskite VOL , kad pakeistumėte garsumą.

PASTABA "Z^Z" mirksi, kai įjungtas miego laikmatis.

APŠVIETIMAS

Norėdami įjungti apšvietimą 8 sekundėms:
Paspauskite bet kurį klavišą.

Norėdami įjungti / išjungti nuolatinį apšvietimą:
Paspauskite ir palaikykite SNOOZE 2 sekundes.

ATSTATYMAS

Paspauskite RESET, kad grįžtumėte į numatytuosius nustatymus.

ATSARGUMO PRIEMONĖS

• Saugokite įrenginį nuo per didelės jėgos, smūgių, dulkių, temperatūros ar drėgmės.
• Neuždenkite ventiliacijos angų jokiais daiktais, tokiais kaip laikraščiai, užuolaidos ir kt.
• Nemerkite įrenginio į vandenį. Jei ant jo išsiliejote skysčio, nedelsdami nušluostykite jį minkštu, nepūkuotu audiniu.
• Nevalykite įrenginio abrazyvinėmis ar korozinėmis medžiagomis.
• Nekiškite rankų į įrenginio vidinius komponentus. Tai panaikina garantiją.
• Naudokite tik šviežias baterijas. Nemaišykite naujų ir senų baterijų.
• Šiame vadove pateikti vaizdai gali skirtis nuo tikrojo ekrano.
• Išmesdami šį gaminį, įsitikinkite, kad jis surenkamas atskirai specialiam apdorojimui.
• Padėjus šį gaminį ant tam tikrų rūšių medienos, gali būti pažeista jo apdaila, už kurią "Oregon Scientific" nebus atsakinga. Informacijos ieškokite baldų gamintojo priežiūros instrukcijose.
• Šio vadovo turinys negali būti atgamintas be gamintojo leidimo.
• Neišmeskite senų baterijų kaip nerūšiuotų komunalinių atliekų. Tokias atliekas būtina surinkti atskirai specialiam apdorojimui.
• Atkreipkite dėmesį, kad kai kuriuose įrenginiuose yra baterijos apsauginė juostelė. Prieš pirmą kartą naudodami nuimkite juostelę nuo baterijų skyriaus.

PASTABA Šio gaminio techninės specifikacijos ir vartotojo vadovo turinys gali būti keičiami be išankstinio įspėjimo.

SPECIFIKACIJOS

TIPAS	APRAŠYMAS
Pagrindinis įrenginys
Matmenys (I x P x G)	145 x 134.5 x 55 mm (5.7 x 5.3 x 2.2 in)
Svoris	300g (10.6 uncijos) be baterijos
Veikimo diapazonas patalpoje	-5°C iki 50°C (23°F iki 122°F)
Skiriamoji geba	0.1°C (0.2°F)
Sinchronizavimas	Automatinis arba išjungtas
Maitinimas	6V adapteris ir/arba 3 x UM-4 (AAA) baterijos
Nuotolinis įrenginys (THN132N)
Matmenys (I x P x G)	92 x 22 x 50 mm (3.6 x 0.9 x 2.0 in)
Svoris	46 g (1.62 lbs) be baterijos
Temperatūros diapazonas	-30°C iki 60°C (-22°F iki 140°F)
Kanalo nr.	1, 2 arba 3
Maitinimas	1 x UM-3 (AA) 1.5V baterija

APIE OREGON SCIENTIFIC

Apsilankykite mūsų svetainėje (www.oregonscientific.com), kad sužinotumėte daugiau apie "Oregon Scientific" produktus. Jei esate JAV ir norėtumėte tiesiogiai susisiekti su mūsų klientų aptarnavimo skyriumi, apsilankykite: http://www2.oregonscientific.com/service/default.asp ARBA skambinkite 1-800-853-8883.

Dėl tarptautinių užklausų apsilankykite: www2.oregonscientific.com/about/international.asp

ES ATITIKTIES DEKLARACIJA

Šiuo dokumentu "Oregon Scientific" pareiškia, kad ši meteorologijos stotis (modelis: BARM668) atitinka esminius reikalavimus ir kitas susijusias Direktyvos 1999/5/EB nuostatas. Pasirašytos ir datuotos atitikties deklaracijos kopiją galima gauti paprašius per mūsų "Oregon Scientific" klientų aptarnavimo skyrių.

ŠALYS, KURIOMS TAIKOMAS RTTE PATVIRTINIMAS
Visos ES šalys, Šveicarija ir Norvegija
