Ryobi JOBPLUS P570 - Priručnik za glavu višenamjenskog alata

POSEBNA SIGURNOSNA PRAVILA

Kako bi se smanjio rizik od ozljeda, korisnik mora pročitati i razumjeti ovaj priručnik za upotrebu, kao i priručnik za upotrebu ručke za napajanje i, ako je primjenjivo, bateriju i punjač prije upotrebe. Prije upotrebe provjerite kompatibilnost i pravilno postavljanje glave i ručke za napajanje.

• Držite električni alat za izolirane površine za hvatanje, kada izvodite radnju gdje bi rezni dodatak mogao doći u kontakt sa skrivenim žicama ili vlastitim kabelom. Dodir rezne opreme sa "živom" žicom može izložene metalne dijelove električnog alata učiniti "živima" i može uzrokovati električni udar operateru.
• Koristite stezaljke ili drugi praktičan način za osiguranje i podupiranje obratka na stabilnoj platformi. Držanje obratka rukom ili uz tijelo ostavlja ga nestabilnim i može dovesti do gubitka kontrole.

SPECIFIKACIJE PROIZVODA

Brzina 0-20.000 oscilacija u minuti.

POPIS PAKIRANJA

Glava višenamjenskog alata, segmentna pila, univerzalna oštrica, podloga za detaljno brušenje, brusni papir granulacije 60, brusni papiri granulacije 80 (3), brusni papir granulacije 120, šesterokutni ključ i adapter

PRIMJENE

Vrsta pribora		Upotrebe
	Segmentna pila	Ravnomjerno rezanje u drvu i suhozidu
	Univerzalna oštrica	Ravno rezanje u drvu, plastici i tankim metalima
	Podloga za detaljno brušenje	Brušenje u kutovima i drugim teško dostupnim područjima
	Brusni papiri	Brusni papiri granulacije 60 (1), 80 (3) i 120 (1) isporučuju se za brušenje u različitim primjenama
	Adapter	Instalirajte adapter s D stranom prema van za upotrebu s Dremel ® priborom i sa B stranom prema van za upotrebu s BOSCH ® priborom.

INSTALIRANJE GLAVE

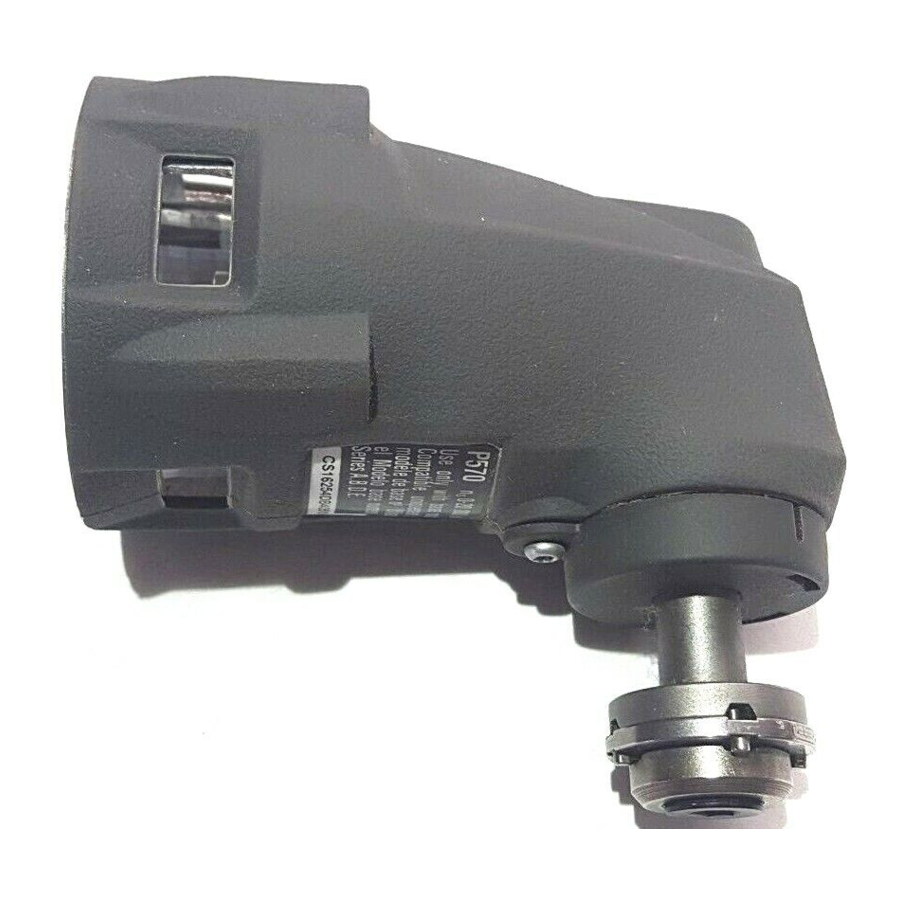

A - Glava višenamjenskog alata
B - Zasuni
C - Ručka za napajanje

• Uklonite bateriju iz ručke za napajanje ili je isključite iz napajanja.
• Postavite glavu na ručku za napajanje i gurnite dok zasuni ne kliknu u položaj. Povucite glavu kako biste bili sigurni da je sigurno instalirana prije nastavka.

NAPOMENA: Glava se može instalirati pod kutom od 90° kako bi najbolje odgovarala vašim potrebama primjene.

INSTALIRANJE PRIBORA

A - Segmentna pila
B - Sklop vijka i podloške
C - Univerzalna oštrica
D - Šesterokutni ključ
E - Podloga za detaljno brušenje

A - Adapter
B - Bosch ili Dremel pribor
C - Sklop vijka i podloške

• Uklonite bateriju iz ručke za napajanje ili je isključite iz napajanja.
• Pomoću priloženog šesterokutnog ključa okrenite vijak u smjeru suprotnom od kazaljke na satu. Uklonite sklop vijka i podloške i ostavite ga sa strane.
• Postavite željeni pribor na glavu tako da otvori na priboru odgovaraju podignutim dijelovima glave. Ponovno postavite vijak i podlošku i čvrsto ih zategnite.

NAPOMENA: Neki Fein^® pribor također će odgovarati ovoj glavi bez upotrebe adaptera. Kada koristite Fein pribor, uvijek slijedite upute za taj pribor, uz sve upute za ovaj proizvod.

• Adapter je osiguran za omogućavanje upotrebe BOSCH ® i Dremel ® pribora s ručkom za napajanje. Kada koristite ovaj pribor, prvo instalirajte adapter, a zatim instalirajte pribor. Adapter bi trebao biti instaliran s B stranom prema van za upotrebu s BOSCH ® priborom i s D stranom prema van za upotrebu s Dremel ® priborom. Koristite adapter samo kada koristite ovaj pribor.

NAPOMENA: Kada koristite Bosch ili Dremel pribor, uvijek slijedite upute za taj pribor, uz sve upute za ovaj proizvod.

Ne nosite široku odjeću ili nakit tijekom rada s alatom. Mogli bi se uhvatiti u pokretne dijelove i uzrokovati ozbiljne ozljede. Držite glavu podalje od alata i radnog područja. Kosa bi se mogla uvući u alat i uzrokovati ozbiljne ozljede.

Neosigurani radni komad mogao bi biti bačen prema operateru i uzrokovati ozljede.

REZANJE

• Držite pilu čvrsto ispred sebe i jasno odmaknutu od vas. Provjerite je li oštrica čista od stranih materijala.
• Jasno označite liniju reza.
• Pritisnite okidač prekidača za pokretanje radnje rezanja. Pustite da oštrica postigne punu brzinu, a zatim pomaknite oštricu u radni komad.
• Za rezanje, držite zube oštrice u radnoj površini i polako pomičite stražnji dio alata u stalnom bočnom pokretu.

NAPOMENA: Ako linija i natpis na oštrici izgledaju mutno tijekom upotrebe, koristite ispravnu količinu pritiska. Ako postanu jasni, koristite previše sile.

OBAVIJEST: Ne forsirajte. Koristite samo dovoljno pritiska da pila nastavi rezati. Pustite da oštrica i pila obavljaju posao. Upotreba prekomjernog pritiska uzrokovat će jake vibracije alata, što može rezultirati slomljenim oštricama i uzrokovati preuranjeno trošenje motora alata.

Držite ruke podalje od oštrica. Ne posežite ispod radnog komada ili oko ili preko oštrice dok se oštrica kreće. Ne pokušavajte ukloniti izrezani materijal dok se oštrica kreće.

ODABIR BRUSNOG PAPIRA

Odabir ispravne veličine granulacije i vrste brusnog papira iznimno je važan korak u postizanju visokokvalitetne brušene završne obrade. Aluminijev oksid, silicijev karbid i drugi sintetički abrazivi najbolji su za strojno brušenje. Prirodni abrazivi, kao što su kremen i granat, previše su mekani za ekonomičnu upotrebu u strojnom brušenju.
Općenito, gruba granulacija uklonit će najviše materijala, a finija granulacija proizvest će najbolju završnu obradu u svim operacijama brušenja. Stanje površine koju treba brusiti odredit će koja će granulacija obaviti posao. Ako je površina gruba, počnite s grubom granulacijom i brusite dok površina ne bude ujednačena. Srednja granulacija se tada može koristiti za uklanjanje ogrebotina koje su ostavile grublje granulacije, a finija granulacija se koristi za završnu obradu površine. Uvijek nastavite s brušenjem sa svakom granulacijom dok površina ne bude ujednačena.

BRUŠENJE

Držite brusilicu ispred sebe i odmaknutu od vas, držeći je podalje od radnog komada. Pokrenite brusilicu i pustite da se motor razvije do svoje maksimalne brzine, a zatim je postupno spuštajte na radni komad s blagim pokretom prema naprijed. Polako pomičite brusilicu preko radnog komada koristeći pokrete naprijed-natrag ili s jedne strane na drugu. Po završetku operacije brušenja, uvijek uklonite brusilicu s radnog komada prije nego što je isključite.

Ne forsirajte. Težina jedinice osigurava odgovarajući pritisak, stoga pustite da brusni papir i brusilica obavljaju posao. Primjena dodatnog pritiska samo usporava motor, brzo troši brusni papir i uvelike smanjuje brzinu brusilice. Prekomjeran pritisak preopteretit će motor uzrokujući moguća oštećenja od pregrijavanja motora i može rezultirati lošijim radom. Bilo koja završna obrada ili smola na drvu može omekšati od topline trenja. Ne dopustite brušenje na jednom mjestu predugo jer brzo djelovanje brusilice može ukloniti previše materijala, čineći površinu neravnomjernom.
