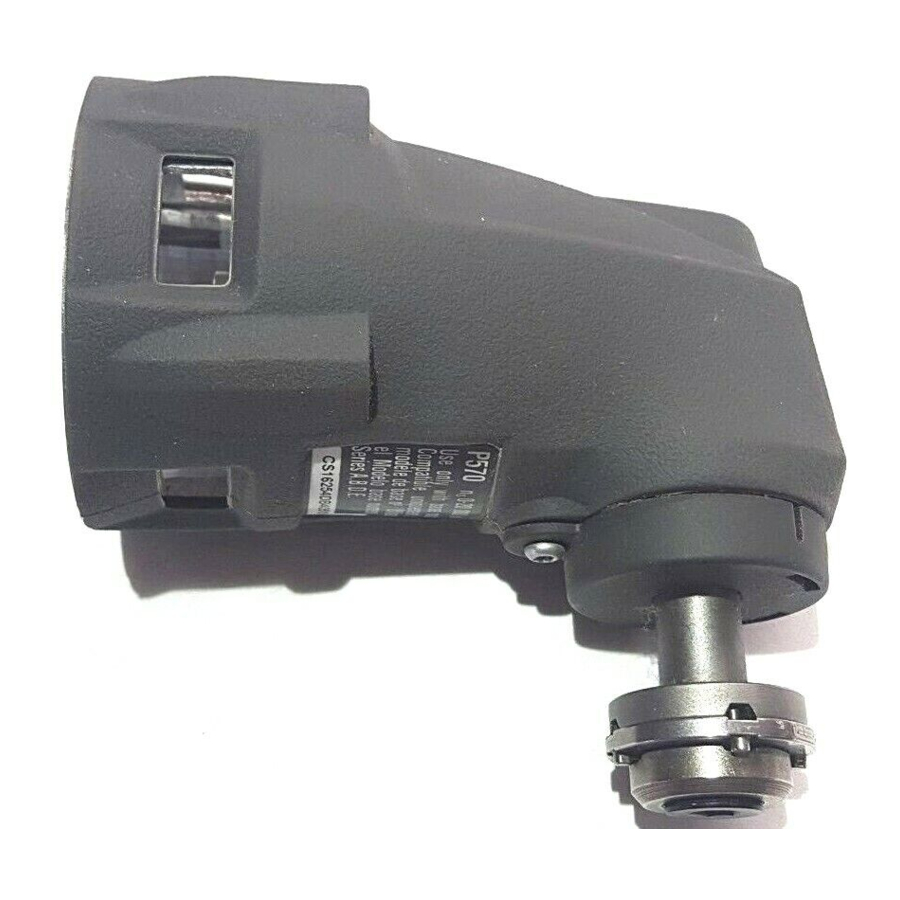

Ryobi JOBPLUS P570 - daugiafunkcinio įrankio galvos vadovas

KONKREČIOS SAUGOS TAISYKLĖS

Kad sumažintumėte sužalojimo riziką, naudotojas privalo perskaityti ir suprasti šį naudotojo vadovą, taip pat maitinimo rankenos naudotojo vadovą ir, jei taikoma, akumuliatoriaus bloką ir įkroviklį prieš naudodamas. Prieš naudodami įsitikinkite, kad galva ir maitinimo rankena yra suderinami ir tinkamai pritvirtinti.

• Laikykite elektrinį įrankį už izoliuotų suėmimo paviršių, kai atliekate operaciją, kurios metu pjovimo priedas gali liestis su paslėptais laidais arba jo paties laidu. Pjovimo priedui prisilietus prie "įtampingo" ("live") laido, atviros elektrinio įrankio metalinės dalys gali tapti "įtampingos" ("live") ir sukelti operatoriui elektros šoką.
• Naudokite spaustukus arba kitą praktišką būdą, kad pritvirtintumėte ir paremtumėte ruošinį ant stabilios platformos. Laikant ruošinį ranka arba prispaudus prie kūno, jis tampa nestabilus ir gali prarasti kontrolę.

PRODUKTO SPECIFIKACIJOS

Greitis 0-20 000 svyravimų per minutę.

PAKUOTĖS SĄRAŠAS

Daugiafunkcinio įrankio galva, segmentinis pjovimo diskas, universalus diskas, detalus šlifavimo pagrindo padėklas, 60 grūdėtumo šlifavimo lapas, 80 grūdėtumo šlifavimo lapai (3), 120 grūdėtumo šlifavimo lapas, šešiakampis raktas ir adapteris

TAIKYMO SRITYS

Priedo tipas		Panaudojimas
	Segmentinis pjovimo diskas	Lygus pjovimas medienoje ir gipso kartone
	Universalus diskas	Tiesus pjovimas medienoje, plastike ir plonuose metaluose
	Detalus šlifavimo pagrindo padėklas	Šlifavimas kampuose ir kitose sunkiai pasiekiamose vietose
	Šlifavimo lapai	Šlifavimo lapai 60 grūdėtumo (1), 80 grūdėtumo (3) ir 120 grūdėtumo (1) yra skirti šlifavimui skirtingose srityse
	Adapteris	Įdiekite adapterį su D puse į išorę, kad galėtumėte naudoti su Dremel ® priedais, o su B puse į išorę, kad galėtumėte naudoti su BOSCH ® priedais.

GALVOS ĮDIEGIMAS

A - daugiafunkcinio įrankio galva
B - skląsčiai
C - maitinimo rankena

• Išimkite akumuliatorių iš maitinimo rankenos arba atjunkite nuo maitinimo šaltinio.
• Uždėkite galvą ant maitinimo rankenos ir stumkite, kol skląsčiai užsifiksuos. Patraukite galvą, kad įsitikintumėte, jog ji tvirtai įdiegta, prieš tęsdami.

PASTABA: Galvą galima įdiegti 90° kampu, kad geriausiai atitiktų jūsų poreikius.

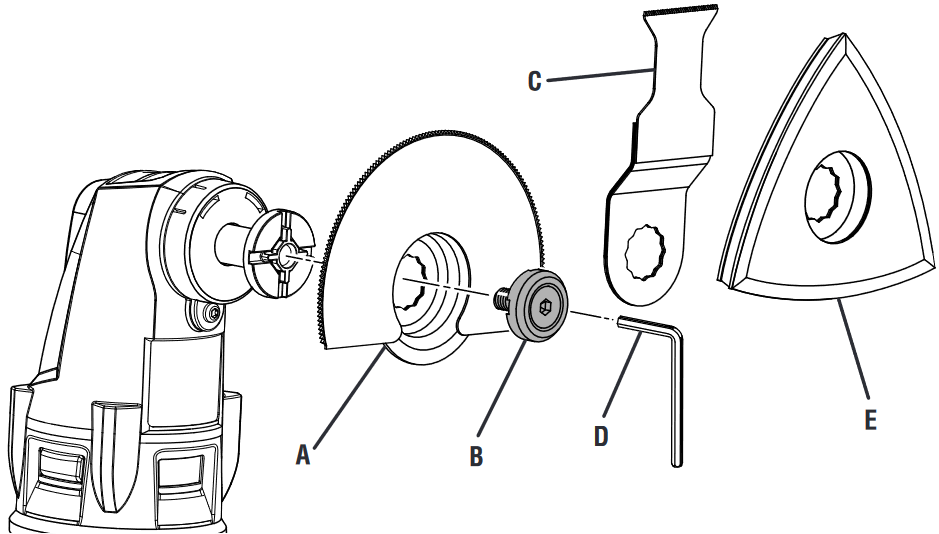

PRIEDŲ ĮDIEGIMAS

A - segmentinis pjovimo diskas
B - varžto ir poveržlės mazgas
C - universalus diskas
D - šešiakampis raktas
E - detalus šlifavimo pagrindo padėklas

A - adapteris
B - Bosch arba Dremel priedas
C - varžto ir poveržlės mazgas

• Išimkite akumuliatorių iš maitinimo rankenos arba atjunkite nuo maitinimo šaltinio.
• Naudodami pateiktą šešiakampį raktą, pasukite varžtą prieš laikrodžio rodyklę. Nuimkite varžto ir poveržlės mazgą ir atidėkite į šalį.
• Uždėkite norimą priedą ant galvos taip, kad priedo angos atitiktų iškilusias galvos dalis. Iš naujo įdiekite varžtą ir poveržlę ir tvirtai priveržkite.

PASTABA: Kai kurie Fein^® priedai taip pat tiks šiai galvai nenaudojant adapterių. Naudodami Fein priedus, visada vadovaukitės to priedo instrukcijomis, be visų šio produkto instrukcijų.

• Pateikiamas adapteris, leidžiantis naudoti BOSCH ® ir Dremel ® priedus su maitinimo rankena. Naudodami šiuos priedus, pirmiausia įdiekite adapterį, tada įdiekite priedą. Adapteris turi būti įdiegtas su B puse į išorę, kad būtų galima naudoti su BOSCH ® priedais, o su D puse į išorę, kad būtų galima naudoti su Dremel ® priedais. Adapterį naudokite tik naudodami šiuos priedus.

PASTABA: Naudodami Bosch arba Dremel priedus, visada vadovaukitės to priedo instrukcijomis, be visų šio produkto instrukcijų.

Dirbdami su įrankiu, nedėvėkite laisvų drabužių ar papuošalų. Jie gali įstrigti į judančias dalis ir sukelti rimtų sužalojimų. Laikykite galvą atokiau nuo įrankio ir darbo zonos. Plaukai gali būti įtraukti į įrankį ir sukelti rimtų sužalojimų.

Nepritvirtintas ruošinys gali būti išsviestas į operatorių ir sukelti sužalojimą.

PJŪVIMAS

• Tvirtai laikykite pjūklą priešais save ir aiškiai atokiau nuo savęs. Įsitikinkite, kad ant disko nėra jokių pašalinių medžiagų.
• Aišškiai pažymėkite pjūvio liniją.
• Paspauskite jungiklio gaiduką, kad pradėtumėte pjovimo veiksmą. Leiskite diskui pasiekti maksimalų greitį, tada įstumkite diską į ruošinį.
• Norėdami pjauti, laikykite disko dantis ant ruošinio paviršiaus ir lėtai judinkite įrankio galą pastoviu šoniniu judesiu.

PASTABA: Jei linija ir užrašai ant disko atrodo neryškūs naudojant, naudojate tinkamą slėgio kiekį. Jei jie tampa aiškūs, naudojate per didelę jėgą.

PRANEŠIMAS: Nenaudokite jėgos. Naudokite tik tiek slėgio, kad pjūklas pjautų. Leiskite diskui ir pjūklui atlikti darbą. Naudojant per didelį slėgį, įrankis stipriai vibruos, dėl to gali lūžti diskai ir prieš laiką susidėvėti įrankio variklis.

Laikykite rankas atokiau nuo diskų. Nekiškite rankų po ruošiniu arba aplink diską, kai diskas juda. Nebandykite pašalinti nupjautos medžiagos, kai diskas juda.

ŠVITRINIO POPIERIAUS PASIRINKIMAS

Tinkamo dydžio grūdėtumo ir tipo švitrinio popieriaus pasirinkimas yra nepaprastai svarbus žingsnis siekiant aukštos kokybės nušlifuoto paviršiaus. Aliuminio oksidas, silicio karbidas ir kiti sintetiniai abrazyvai geriausiai tinka šlifavimui elektriniu įrankiu. Natūralūs abrazyvai, tokie kaip titnagas ir granatas, yra per minkšti, kad būtų ekonomiškai naudojami šlifuojant elektriniu įrankiu.
Apskritai, stambus grūdėtumas pašalins daugiausiai medžiagos, o smulkesnis grūdėtumas užtikrins geriausią apdailą visose šlifavimo operacijose. Paviršiaus, kurį reikia šlifuoti, būklė nulems, kuris grūdėtumas atliks darbą. Jei paviršius yra šiurkštus, pradėkite nuo stambaus grūdėtumo ir šlifuokite, kol paviršius taps vienodas. Tada galima naudoti vidutinį grūdėtumą, kad pašalintumėte įbrėžimus, likusius nuo stambesnio grūdėtumo, o smulkesnis grūdėtumas naudojamas paviršiaus apdailai. Visada tęskite šlifavimą su kiekvienu grūdėtumu, kol paviršius taps vienodas.

ŠLIFUIMAS

Laikykite šlifuoklį priešais save ir atokiau nuo savęs, laikydami jį atokiau nuo ruošinio. Įjunkite šlifuoklį ir leiskite varikliui pasiekti maksimalų greitį, tada palaipsniui nuleiskite ant ruošinio su nedideliu judesiu į priekį. Lėtai judinkite šlifuoklį virš ruošinio naudodami judesius pirmyn ir atgal arba iš vienos pusės į kitą. Baigę šlifavimo operaciją, visada nuimkite šlifuoklį nuo ruošinio prieš išjungdami jį.

Nenaudokite jėgos. Įrenginio svoris užtikrina pakankamą slėgį, todėl leiskite švitriniam popieriui ir šlifuokliui atlikti darbą. Papildomo slėgio naudojimas tik sulėtina variklį, greitai susidėvi švitrinis popierius ir labai sumažina šlifuoklio greitį. Per didelis slėgis perkraus variklį, todėl gali atsirasti žala dėl variklio perkaitimo ir gali pablogėti darbo kokybė. Bet kokia apdaila ar derva ant medienos gali suminkštėti nuo trinties šilumos. Neleiskite šlifuoti vienoje vietoje per ilgai, nes greitas šlifuoklio veikimas gali pašalinti per daug medžiagos, todėl paviršius taps nelygus.
