Oregon Scientific PROJI BAR368P, BAR368PU - priručnik za projekcijski sat

Sadržaj

UVOD

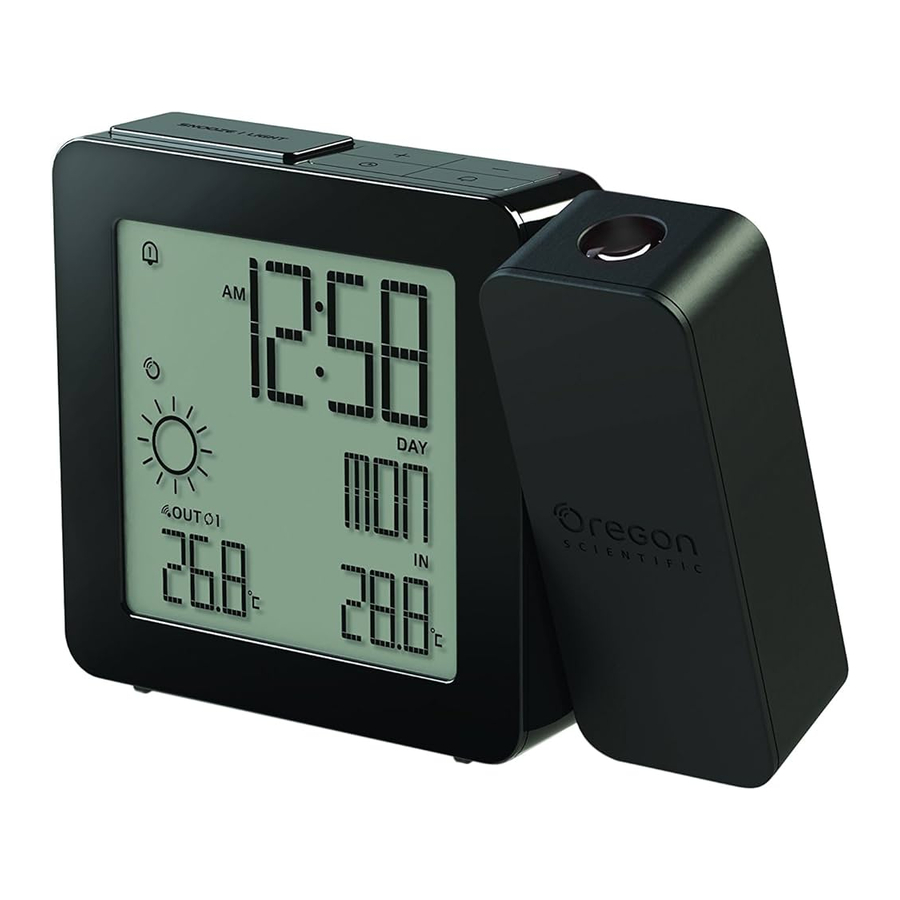

Zahvaljujemo na kupnji projekcijskog sata Oregon Scientific™ PROJI s temperaturom (model: BAR368P/BAR368PU). Ovaj uređaj objedinjuje precizno mjerenje vremena, alarm, temperaturu i značajke praćenja vremena u jednom alatu koji možete koristiti iz udobnosti svog doma. Neka vam ovaj priručnik bude pri ruci dok koristite svoj novi proizvod. Sadrži praktične upute korak po korak, kao i tehničke specifikacije i upozorenja koja biste trebali znati.

SADRŽAJ PAKETA

PREGLED

PREDNJI I GORNJI PRIKAZ

PREDNJI I GORNJI PRIKAZ

  1. + - Pritisnite za povećanje postavki ili prebacivanje između kanala 1-5 i automatske petlje. Pritisnite i držite za brzo povećanje postavki ili traženje senzora za sve kanale u stanju mirovanja.
  2. SNOOZE I LIGHT - Pritisnite za odgodu alarma ili aktiviranje pozadinskog osvjetljenja i projekcije, pritisnite i držite dok ne čujete zvučni signal za aktiviranje projekcije na 5 minuta.
  3. Pritisnite za prebacivanje između trenutnog vremena, kalendara ili prikaza alarma 1/2 na 5 sekundi. Pritisnite i držite za ulazak u način rada za podešavanje.
  4. – - Pritisnite za smanjenje postavki, pritisnite i držite za brzo smanjenje postavki.
  5. Projekcijska leća.
  6. Pritisnite za uključivanje/isključivanje alarma, pritisnite i držite za ulazak u način rada za postavljanje alarma

STRAŽNJI PRIKAZ

STRAŽNJI PRIKAZ

  1. Odjeljak za baterije.
  2. Gumb za fokusiranje projekcije.
  3. RESET - Pritisnite za resetiranje jedinice na zadane postavke.
  4. / PROJECTION - Pritisnite za okretanje sadržaja projekcije za 180°. Pritisnite i držite za uključivanje/isključivanje kontinuirane projekcije.
  5. RCC – Pritisnite za uključivanje i traženje RCC signala. Pritisnite i držite za isključivanje.
  6. Poklopac odjeljka za baterije.

LCD ZASLON

LCD ZASLON

  1. Prikaz vremena
  2. Prikaz vremenske prognoze
  3. Prikaz vanjske temperature (kanal 1-5)
  4. Prikaz dana u tjednu
  5. Prikaz unutarnje temperature
Simbol Opis
Alarm 1 je uključen
Alarm 2 je uključen
Primljen RCC signal
Slaba baterija vanjskog senzora
Slaba baterija glavne jedinice
Primanje signala senzora
Funkcija automatske petlje vanjskog senzora je uključena
12345 Kanali vanjskog senzora

PROJEKCIJA

PROJEKCIJA

  1. Prikaz vremena
  2. Prikaz vanjske temperature

DALJINSKI SENZOR

(THN132N)

DALJINSKI SENZOR

  1. LED indikator statusa
  2. Rupa za montažu na zid
  3. Odjeljak za baterije
  4. RESET rupa
  5. CHANNEL prekidač

NAPOMENA
Ovaj paket uključuje senzor s 3 kanala. Za senzor s do 5 kanala, možete kupiti dodatne dodatne senzore prema vlastitim željama, za više detalja o dodatnim senzorima, posjetite www.oregonscenitific.com.

POČETAK

UMETNITE BATERIJE

  1. Lagano gurnite poklopac odjeljka za baterije prema dolje da biste ga uklonili s glavne jedinice.
  2. Umetnite baterije, pazeći na polaritete (+/-).

NAPOMENA
Zamijenite baterije kada se prikaže, ili kada je zaslon prigušen.

DC NAPAJANJE

DC NAPAJANJE

Uključite kabel za napajanje u utičnicu za napajanje i uključite adapter za napajanje u odgovarajuću utičnicu.

NAPOMENA
Preporučuje se umetanje baterije kao rezervnog izvora napajanja.

DALJINSKI SENZOR

Glavna jedinica može prikupljati podatke s do 5 senzora.

Za postavljanje senzora:

  1. Otvorite odjeljak za baterije.
  2. Umetnite baterije, pazeći na polaritete (+/-).
  3. Odaberite kanal, a zatim pritisnite RESET (poništi).
  4. Zatvorite vratašca baterije.
  5. Postavite senzor unutar 30 m (98 ft) od glavne jedinice pomoću postolja za stol ili zidnog nosača.

SAVJET
Idealna mjesta za postavljanje senzora bila bi na bilo kojem mjestu na vanjskoj strani kuće na visini od 1,5 m (5 ft) i koje ga može zaštititi od izravne sunčeve svjetlosti ili mokrih uvjeta za točno očitanje.
Idealna mjesta za postavljanje senzora

NAPOMENA
Koristite alkalne baterije za dulju upotrebu i litijeve baterije potrošačke klase na temperaturama ispod nule.

PRIJENOS PODATAKA SENZORA

Za traženje senzora:
Pritisnite i držite +.
Ikona prijema senzora u području udaljenog senzora prikazuje status:

Ikona Opis
Traženje senzora.
Senzor je pronađen.
Ne mogu pronaći senzore.

SAVJET
Raspon prijenosa može varirati ovisno o mnogim čimbenicima. Možda ćete morati eksperimentirati s različitim lokacijama da biste postigli najbolje rezultate.

SAT

PRIJEM SATA

Ovaj se sat automatski sinkronizira sa signalom sata. Pritisnite RCC da biste ga uključili i potražili signal sata. Glavna jedinica može primati RF podatke sata s različitim RCC signalima:

Broj modela Regija Signal
BAR368P EU DCF
BAR368PU UK MSF

Indikator prijema signala sata:

Ikone Opis
Glavna jedinica traži jačinu signala sata Glavna jedinica traži jačinu signala sata
Glavna jedinica traži signal sata(bljeskanje) Glavna jedinica traži signal sata
Nema signala sata Nema signala sata
Primljen je jak RCC signal Primljen je jak RCC signal
Primljen je slab RCC signal Primljen je slab RCC signal

NAPOMENA
Za primanje signala sata potrebno je 2-10 minuta. Ako je signal slab, za primanje valjanog signala može biti potrebno do 24 sata.

RUČNO POSTAVLJANJE SATA

  1. Pritisnite i držite . Na zaslonu se prikazuje ZONE i broj treperi.
  2. Pritisnite jednom ili pritisnite i držite +/- za podešavanje postavke. Za EU/ UK, vremenska zona postavlja sat do +/- 23 sata od primljenog vremena signala sata.
  3. Pritisnite za potvrdu.
  4. Pritisnite jednom ili pritisnite i držite +/- za podešavanje postavke za 12/24h format sata, sat, minuta, godina, format kalendara (mjesec-dan/ dan-mjesec), mjesec, datum, jedinica temperature (°C/°F) i jezik.
  5. Pritisnite za potvrdu svake postavke.

NAPOMENA

  • Opcije jezika su engleski (ENG), španjolski (SPA), talijanski (ITA), francuski (FRE) i njemački (GER).
  • Prijem RCC signala uključen je nakon svakog resetiranja ili zamjene baterije.
  • Dok ste u načinu postavljanja, pritisnite i držite za spremanje postavki i izlazak iz načina postavljanja.

ALARM

POSTAVLJANJE/PODEŠAVANJE VREMENA ALARMA

  1. Pritisnite i držite .
  2. Pritisnite jednom ili pritisnite i držite +/- za podešavanje sata i minute postavke, a zatim pritisnite za potvrdu.
  3. Pritisnite +/- za uključivanje/isključivanje alarma radnim danom, a zatim pritisnite za potvrdu. Alarm zvoni samo radnim danima kada je postavka UKLJUČENA.
  4. Ponovite korak 2 – 4 za postavljanje alarma 2.

UKLJUČIVANJE/ISKLJUČIVANJE ALARMA

Pritisnite za uključivanje/isključivanje alarma sljedećim redoslijedom:
Alarm1 > Alarm 2 > Oba UKLJUČENA > Oba ISKLJUČENA.

RAD

Kada alarm zvoni, pozadinsko osvjetljenje će bljeskati. Možete:

  • Pritisnite da biste ga zaustavili. Alarm će se ponovno oglasiti sljedeći dan.
  • Pritisnite SNOOZE I LIGHT za odgodu. Alarm se ponovno oglašava nakon 8 minuta.

VREMENSKA PROGNOZA

Ovaj proizvod predviđa sljedećih 6 sati vremena unutar radijusa od 30-50 km (19-31 milja).

Simbol Opis
Sunčano Sunčano
Snježno Snježno
Oblačno Oblačno
Kišno Kišno

TEMPERATURA

Trenutačna unutarnja temperatura uvijek se prikazuje u donjem desnom kutu zaslona. Da biste primali informacije o vanjskoj temperaturi, možete spojiti do 5 daljinskih senzora na glavnu jedinicu:

Za prebacivanje prikaza senzora:
Pritisnite +/-.

NAPOMENA
Kada je unutarnja temperatura niža od -5 oC (23,0 oF), na zaslonu se prikazuje LL.L. Kada je temperatura viša od 50 oC (122,0 oF), na zaslonu se prikazuje HH.H.

Za automatsko kruženje između senzora:

Pritisnite +/- više puta dok se ne prikaže. Podaci na svakom senzoru prikazuju se 3 sekunde. Ponovno pritisnite +/- za isključivanje automatskog kruženja, ikona se isključuje.

NAPOMENA
Senzor se prikazuje uzlaznim redoslijedom. Ako svih 5 senzora nije prisutno, glavna jedinica preskače odsutni senzor i prelazi na sljedeći prisutni senzor.

PROJEKCIJA

PROJEKCIJA

Projektor prikazuje vrijeme i vanjsku temperaturu na vašem stropu za lako gledanje u zamračenoj sobi. Za optimalne rezultate projekcije postavite jedinicu unutar 1,5 - 2 m (5 – 6,5 stopa) od stropa ili zida.

  • Pritisnite SNOOZE I LIGHT za aktiviranje pozadinskog osvjetljenja i projekcije na 5 sekundi.
  • Pritisnite i držite SNOOZE I LIGHT dok ne čujete zvučni signal za aktiviranje projekcije na 5 minuta
  • Pritisnite/ PROJECTION za preokret sadržaja projekcije za 180°.
  • Pritisnite i držite / PROJECTION za uključivanje/isključivanje kontinuirane projekcije.
  • Podesite fokus (1,5 -2 m) pomoću gumba za fokusiranje.

NAPOMENA
Funkcija kontinuirane projekcije onemogućena je kada glavna jedinica nije spojena na adapter za napajanje.

MJERE OPREZA

  • Ne izlažite jedinicu prekomjernoj sili, udarcima, prašini, temperaturi ili vlazi.
  • Ne prekrivajte otvore za ventilaciju predmetima kao što su novine, zavjese itd.
  • Ne uranjajte jedinicu u vodu. Ako prolijete tekućinu po njoj, odmah je osušite mekom krpom koja ne ostavlja dlačice.
  • Ne čistite jedinicu abrazivnim ili korozivnim materijalima.
  • Nemojte dirati unutarnje komponente jedinice. To poništava jamstvo.
  • Koristite samo svježe baterije. Nemojte miješati nove i stare baterije.
  • Slike prikazane u ovom priručniku mogu se razlikovati od stvarnog prikaza.
  • Prilikom odlaganja ovog proizvoda, osigurajte da se prikuplja odvojeno za poseban tretman, a ne kao uobičajeni kućni otpad.
  • Postavljanje ovog proizvoda na određene vrste drva može dovesti do oštećenja njegove završne obrade za što Oregon Scientific neće biti odgovoran. Za informacije se obratite uputama proizvođača namještaja za njegu.
  • Sadržaj ovog priručnika ne smije se reproducirati bez dopuštenja proizvođača.
  • Ne odlažite stare baterije kao nerazvrstani komunalni otpad. Odvojeno prikupljanje takvog otpada za poseban tretman je potrebno.
  • Imajte na umu da su neke jedinice opremljene sigurnosnom trakom za bateriju. Uklonite traku iz odjeljka za baterije prije prve uporabe.

NAPOMENA Tehničke specifikacije za ovaj proizvod i sadržaj korisničkog priručnika podložni su promjenama bez prethodne najave. NAPOMENA Značajke i dodatna oprema neće biti dostupni u svim zemljama. Za više informacija obratite se lokalnom prodavaču.

SPECIFIKACIJE

GLAVNA JEDINICA

D x Š x V 128 x 26 x 91 mm (5,04 x 1,02 x 3,58 in)
Težina 158 g (5,57 oz) bez baterija
Raspon temperature -5°C do 50°C (23°F do 122°F)
Preciznost 0°C do 40°C: ± 1°C (± 2,0°F) < 0°C i >40°C: ± 2°C (± 4,0°F)
Razlučivost 0,1°C (0,2°F)
Napajanje 2 x UM-4 (AAA) 1,5 V baterije 3,6V adapter

DALJINSKA JEDINICA

(THN132N)

D x Š x V 96 x 50 x 22 mm (3,78 x 1,97 x 0,87 in)
Težina 50 g (1,76 oz) bez baterija
Raspon prijenosa 30 m (98 ft) bez prepreka
Raspon temperature -20°C do 60°C (-4°F do 140°F)
Frekvencija signala 433 MHz
Napajanje 1 x UM-3 (AA) 1,5 V baterije

Senzor temperature i vlage

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Oregon Scientific PROJI BAR368P, BAR368PU - priručnik za projekcijski sat
