Honeywell Home TF243 Series - Priručnik za digitalni termostat

Sadržaj

1 Izgled termostata
2 Upravljanje termostatom
3 LCD zaslon
4 Savjeti za rješavanje problema
5 Vodič za instalaciju
- 5.1 Savjeti za instalaciju
- 5.2 Ožičenje i instalacija
6 Oznake terminala
7 Primjena s dvije cijevi
- 7.1 Shema ožičenja
8 Postavljanje instalacije
9 Reference
10 Preuzmi priručnik
11 Na drugim jezicima

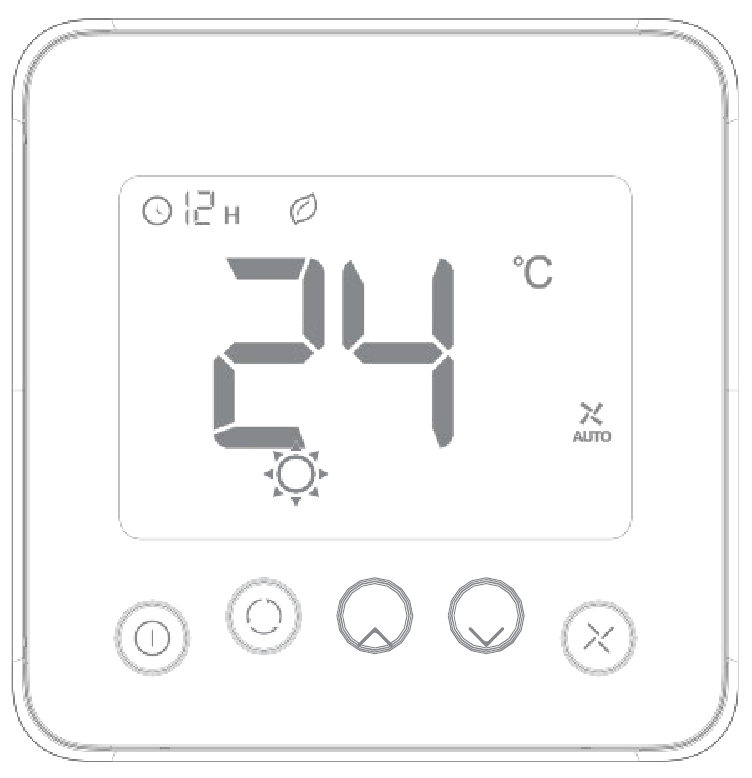

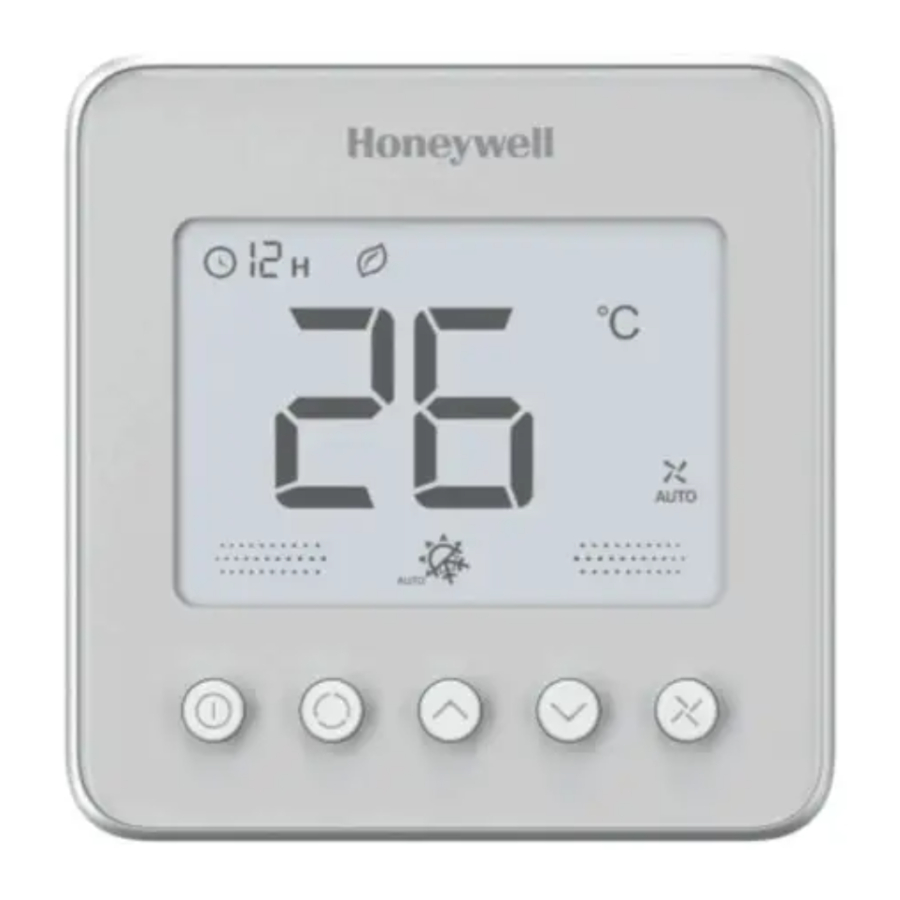

Izgled termostata

Upravljanje termostatom

Uključivanje/Isključivanje vremenskog isključivanja

Pritisnite za uključivanje/isključivanje termostata. Kad je u isključenom načinu rada, prikazat će se ikona OFF i unutarnja temperatura.
Pritisnite za postavljanje automatskog vremena isključivanja dok termostat radi.
Pritisnite i držite više od 3 s. Nakon što ikona timera zatreperi, pritisnite ili za postavljanje vremena isključivanja, zatim pritisnite za izlaz.

Postavljanje temperature

U ili načinu rada, pritisnite ili za postavljanje ciljane sobne temperature.

Način rada


Grijanje	Hlađenje	Ventilacija

Brzina ventilatora


Automatski	Niska Brzina	Srednja Brzina	Visoka Brzina

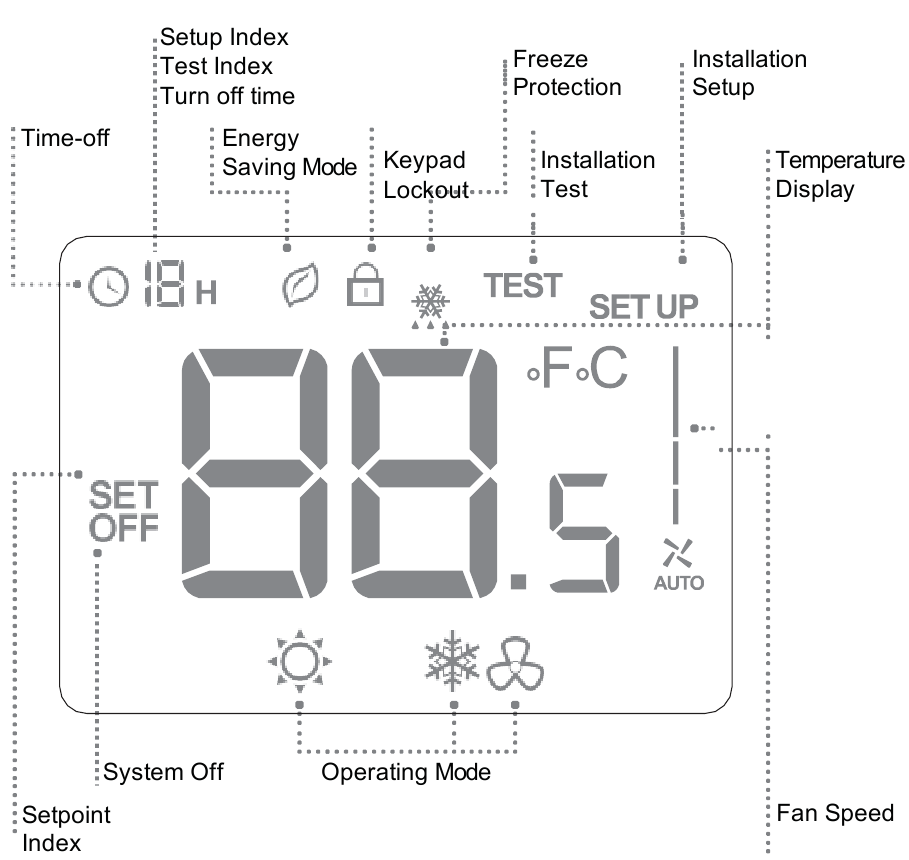

LCD zaslon

Savjeti za rješavanje problema

Ako....	Onda....
Ne radi	Postavite način rada na (način grijanja) pritiskom na Provjerite je li temperatura postavljena iznad sobne temperature Pričekajte 5 minuta da sustav reagira
Ne radi	Postavite način rada na (način hlađenja) pritiskom na Provjerite je li temperatura postavljena ispod sobne temperature Pričekajte 5 minuta da sustav reagira
Ne radi	Provjerite je li tipkovnica otključana Provjerite je li termostat uključen
Ne radi	Provjerite je li tipkovnica otključana Provjerite nije li sustav u načinu rada Provjerite je li termostat uključen
Sustav se automatski isključuje	Provjerite nije li memorirana vrijednost vremenskog isključivanja postavljena na "0"
Vremensko isključivanje ne radi	Provjerite je li gumb otključan Provjerite nije li vrijeme isključivanja 0 Provjerite nije li termostat u ISU Provjerite nije li termostat isključen

Vodič za instalaciju

Mora ga instalirati obučeni i iskusni instalater

Pažljivo pročitajte upute. Nepoštivanje uputa oštetit će proizvod ili uzrokovati opasno stanje.
Provjerite ocjene u ovoj brošuri kako biste provjerili je li ovaj proizvod prikladan za vašu primjenu.
Uvijek provjerite ispravan rad nakon instalacije.

ELEKTRIČNA OPASNOST može uzrokovati električni udar ili oštećenje opreme. Isključite napajanje prije instalacije, popravka i odvajanja.

Tumačenje priručnika u vlasništvu je tvrtke Honeywell Home Co.,Ltd, zadržavamo prava na poboljšanje proizvoda opisanih u ovom priručniku bez prethodne obavijesti.

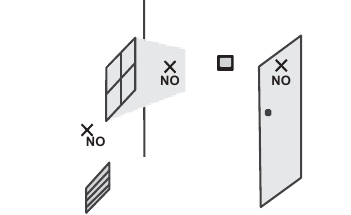

Savjeti za instalaciju

TF243 Series dizajniran je za standardnu instalaciju u zidnu montažnu kutiju 75x75x50 mm. Instalirajte termostat oko 1,5 m (5 stopa) iznad poda u području s dobrom cirkulacijom zraka na prosječnoj temperaturi.

Nemojte instalirati na mjestima gdje termostat može biti pogođen:
Mrtve točke iza vrata i u kutovima

Vrući ili hladni zrak iz kanala
Sunčeva svjetlost ili toplina zračenja iz uređaja
Skrivene cijevi ili dimnjaci
Temperatura montažne kutije i zida trebala bi biti u rasponu radne temperature.

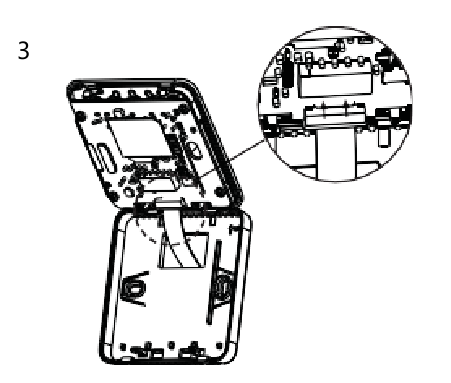

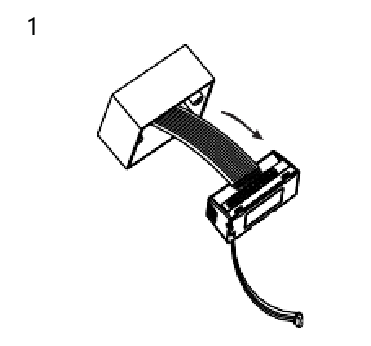

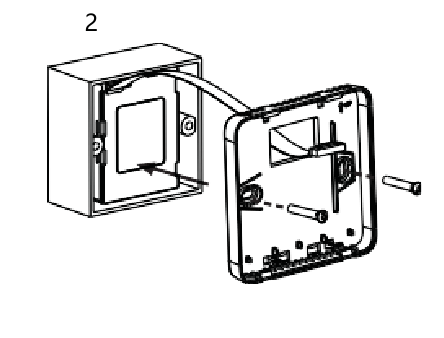

Ožičenje i instalacija

Vijak mora biti čvrsto zaključan kako bi se izbjeglo odvajanje žice od stezaljke. Žica ne smije biti zapetljana i zaglavljena između sklopa prednje kutije i stražnje kutije.

Oznake terminala

Terminal	Opis
R	24VAC radni napon
C	Zajednički GND
vO	0-10V Modulirajući signalni izlaz za ventil
SC	Uzemljenje za daljinski senzor/daljinski povrat/ventil
RS	Ulaz daljinskog senzora
SC	Uzemljenje za daljinski senzor/daljinski povrat/ventil
RSB	Ulaz daljinskog povrata
F3	Izlaz ventilatora velike brzine
F2	Izlaz ventilatora srednje brzine
F1	Izlaz ventilatora male brzine
L	Živa žica

* Ulazna snaga: 24VAC(+10%, -10%) 50/60Hz 220/230VAC(+10%, -10%) 50/60Hz *
vO terminal RL>600 ohma

Primjena s dvije cijevi

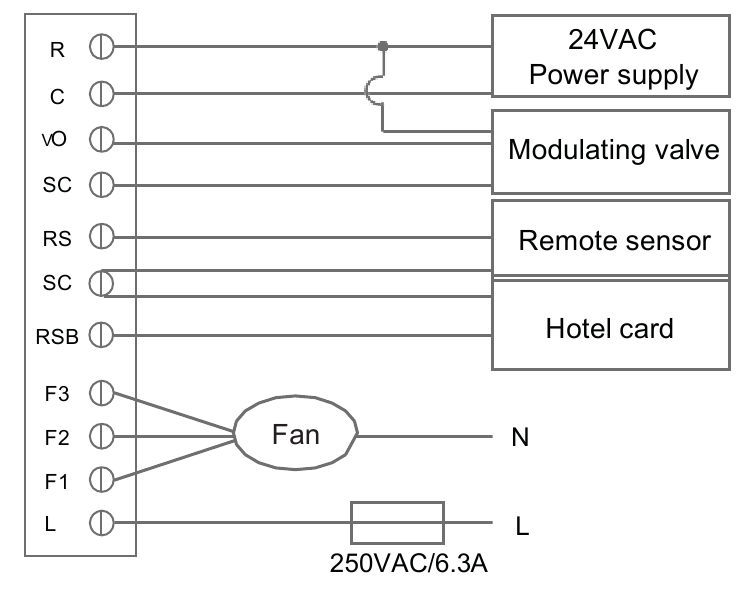

Shema ožičenja

Tip ventila: Honeywell Home VC7931 Series

* Napajanje od 24VAC mora ispunjavati Class2 SELV i biti manje od 100VA
* Osigurač ili PREKIDAČ potreban je prije L terminala.

Postavljanje instalacije

3s Uđite ili izađite iz načina postavljanja instalacije

ISU kod	Opis	Moguće opcije
1	Vrsta sustava	0 Samo grijanje
		1 Samo hlađenje
		2 Grijanje/hlađenje s dvije cijevi (zadano)
2	Daljinski senzor	0 Ugrađeni senzor (zadano)
		1 Daljinski senzor (NTC20K)
3	Ljestvica temperature	0 ºF
		1 ºC (zadano)
4	Vrsta upravljanja ventilatorom	0 Samo automatski Automatski ima algoritam rampiranja ventilatora
		1 Samo ručno (3 brzine: nisko->srednje->visoko->nisko)
		2 Korisnik može odabrati automatski ili ručno (zadano) (nisko->srednje->visoko->automatski->nisko)
8	Podešavanje prikazane temperature	-2 ºC- 2 ºC, korak 0,5 ºC, zadano 0 ºC (-4 ºF- 4 ºF, korak 1 ºF, zadano 0 ºF )
9	Način prikaza temperature	0 Prikaz sobne temperature (zadano)
		1 Prikaz zadane točke
10	Zaustavljanje raspona grijanja	10-32 ºC Zadano 32 ºC (50-90ºF Zadano 90 ºF)
11	Zaustavljanje raspona hlađenja	10-32ºC Zadano 10 ºC (50-90ºF Zadano 50 ºF)
12	Zaključavanje tipkovnice	0 Svi gumbi su dostupni (zadano)
		1 Gumb sustava je zaključan
		2 Gumbi ventilatora i sustava su zaključani
		3 Svi gumbi su zaključani osim gumba za napajanje
		4 Svi gumbi su zaključani
13	Metoda omogućavanja udaljenog povrata	0 Hotelska kartica NE
		1 Hotelska kartica NC
		2 Gumb (zadano)
14	Zadana točka grijanja udaljenog povrata	Raspon 10-21ºC Zadano: 18 ºC (Raspon 50-70ºF Zadano: 64 ºF)
15	Zadana točka hlađenja udaljenog povrata	Raspon 22-32ºC Zadano: 26 ºC (Raspon 72-90 ºF Zadano: 79 ºF)
16	Zaštita od smrzavanja	0 Onemogućeno
		1 Omogućeno (zadano)
17	Oporavak napajanja Status	0 ISKLJ.
		1 Prethodni status (zadano)
19	Način rada ventilatora u ES načinu rada ES način rada	0 Pokreni kao automatsku brzinu ventilatora kada ISU_4=2 (zadano)
		1 Pokreni kao nisku brzinu ventilatora kada ISU_4=2
