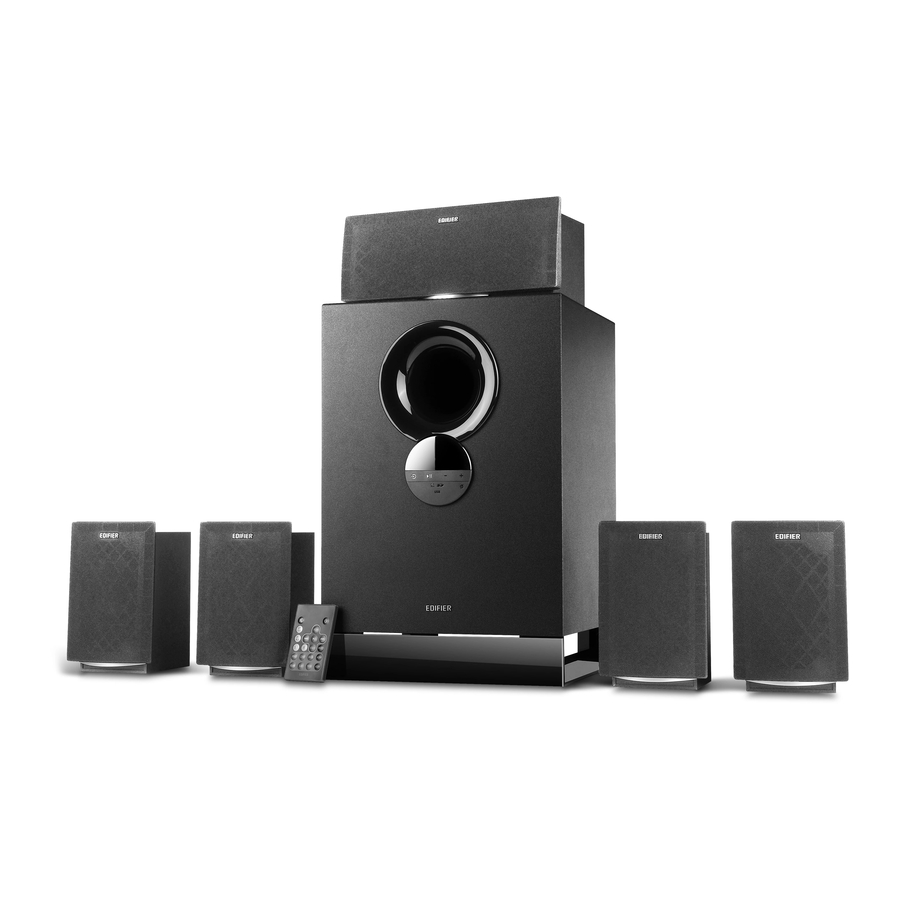

EDIFIER R501BT - Priručnik za multimedijske zvučnike

Sadržaj

1 Raspakirajte kutiju
2 Ilustracija
3 Ilustracija daljinskog upravljača
4 Povezivanje
5 Operativni vodič
6 Bluetooth ulaz
7 Specifikacija
8 Rješavanje problema
9 Reference
10 Preuzmi priručnik
11 Na drugim jezicima

Raspakirajte kutiju

Ilustracija

Pregled

Priključak za satelitski zvučnik
5.1CH (5.1 kanalni ulaz)
AUX/PC ulaz
Prekidač za napajanje
Kabel za napajanje
Bluetooth/USB/SD kartica način rada: play/pause (reprodukcija/pauza)
5.1/AUX/PC način rada: mute/mute off (isključi zvuk/uključi zvuk)
Pritisnite: prebacivanje izvora zvuka Pritisnite i držite: uključivanje/stanje pripravnosti
Utor za SD karticu
USB priključak
Smanjivanje glasnoće
Povećavanje glasnoće

Ilustracija daljinskog upravljača

Usmjerite daljinski upravljač prema zaslonu na subwooferu.
Optimalna radna udaljenost je unutar 7 metara.
Kada sustav primi naredbe daljinskog upravljača, prikazana vrijednost na zaslonu će upozoriti ili bljeskati.

: Power on/standby (uključi/stanje pripravnosti)
: Mute/mute off (isključi zvuk/uključi zvuk)
Odabir izvora zvuka: SD kartica/USB/PC/AUX/5.1
Pritisnite za prebacivanje na Bluetooth način rada (pritisnite i držite za prekid veze s Bluetoothom)
VOL+: Povećavanje glavne glasnoće
VOL-: Smanjivanje glavne glasnoće
: Prethodna/sljedeća pjesma (Bluetooth/USB/SD kartica način rada)
: Play/pause (reprodukcija/pauza) (Bluetooth/USB/SD kartica način rada)
RESET (pritisnite i držite za vraćanje na tvorničke postavke)
ADJ+/ADJ-: Povećavanje/smanjivanje pojedinačne glasnoće
FRNT: Prednji lijevi i desni kanal satelitskog zvučnika
REAR: Stražnji surround lijevi i desni kanal satelitskog zvučnika
CENT: Središnji kanal satelitskog zvučnika
SUB: Kanal subwoofera
BASS: Podešavanje basa
TREB: Podešavanje visokih tonova

Ugradnja i zamjena baterije

Okrenite poklopac baterije u smjeru strelice i uklonite ga, pravilno ugradite bateriju CR2025 u odjeljak za baterije i zatvorite poklopac.

Nemojte gutati bateriju; opasnost od kemijske opekline.
Proizvod uključuje pločastu bateriju. Gutanje ove baterije može dovesti do ozljeda ili smrti. Ne stavljajte novu ili staru bateriju na mjesto gdje je djeca mogu dohvatiti.
Nemojte koristiti proizvod ako poklopac baterije nedostaje ili nije zatvoren, i držite daljinski upravljač nedostupnim djeci.
Molimo vas da odmah odete u bolnicu ako se baterija proguta.

Napomena:

Ne stavljajte daljinski upravljač na mjesta koja su vruća i vlažna.
Ne punite baterije.
Uklonite baterije kada se ne koriste dulje vrijeme.
Baterija ne smije biti izložena prekomjernoj toplini kao što je izravno sunce, vatra ili slično.
Opasnost od eksplozije ako se baterija nepravilno zamijeni. Zamijenite samo istim ili ekvivalentnim tipom.

Povezivanje

Napomena:

Obratite pozornost na boje kabela za povezivanje zvučnika; spojite crni kabel na crvenu stezaljku, a bijeli & crni kabel na crnu stezaljku.
Molimo vas da provjerite je li prekidač za napajanje na stražnjoj ploči subwoofera isključen prije povezivanja.

Postavljanje satelitskih zvučnika:

Da biste postigli optimalan surround zvuk, preporučuje se slijediti dizajn prostorije kako biste postavili zvučnike na način prikazan na slici A/B.

Operativni vodič

Povežite se s izvorom zvuka.
Odaberite izvor zvuka.

Napomena:

Proizvod nema Dolby i DTS tehnologiju dekodiranja; Da biste postigli 5.1 zvučne efekte kada ste u 5.1 zvuku kanalnom ulazu, provjerite mogu li prednji uređaji omogućiti funkciju dekodiranja;
USB flash disk i reprodukcija SD kartice podržavaju MP3 i WMA formatirane datoteke; a maksimalni kapacitet je 32 GB;
Samo u drugim ulazima umjesto 5.1 sučelja proizvod će imati virtualni 5.1 zvučni efekt; ako odaberete 5.1 ulaz za reprodukciju stereo izvora zvuka, stražnji surround i središnji zvučnici neće proizvoditi zvuk.

Bluetooth ulaz

Pritisnite "" gumb na zvučniku ili pritisnite " " gumb na daljinskom upravljaču za odabir Bluetooth ulaza načina rada, zaslon će pokazati "".
Postavite svoj Bluetooth uređaj da traži i poveže se s "EDIFIER R501BT".
PIN kod za povezivanje je "0000" ako je potrebno.
Da biste prekinuli vezu s Bluetoothom, pritisnite i držite "" gumb na daljinskom upravljaču.

Napomena:

Bluetooth povezivost i kompatibilnost mogu se razlikovati između različitih izvornih uređaja, ovisno o verzije softvera izvornih uređaja.
Da biste uživali u svim Bluetooth funkcijama ovog proizvoda, provjerite ima li vaš mobilni uređaj A2DP (Advanced Audio Distribution Profile) profil.

Specifikacija

Izlazna snaga:	FL\FR\C\SL\SR: 11W + 11W + 11W + 11W + 11W SW: 38W
Frekvencijski odziv:	FL\FR\C\SL\SR: 180Hz-20KHz SW: 35Hz-110Hz
Srednjetonski i visokotonski zvučnik:	3 inča (78 mm)
Bas zvučnik:	8 inča (210 mm)
Frekvencijski pojas:	2.402GHz ~ 2.480GHz
Izlazna snaga RF:	20 dBm (EIRP)

Nema ograničenja upotrebe.

Rješavanje problema

Problem	Rješenje
Nema zvuka	Provjerite je li indikatorska lampica napajanja UKLJUČENA.
	Pokušajte pojačati glasnoću pomoću glavne kontrole glasnoće ili daljinskog upravljača.
	Provjerite jesu li audio kabeli čvrsto spojeni i je li ulaz ispravno postavljen na zvučnicima.
	Provjerite postoji li izlaz signala iz izvora zvuka.
Ne mogu se povezati putem Bluetootha	Provjerite je li zvučnik prebačen na Bluetooth ulaz. Ako je u drugim načinima audio ulaza, Bluetooth se neće povezati. Prekinite vezu s bilo kojim Bluetooth uređajem pritiskom i držanjem u Bluetooth načinu rada, a zatim pokušajte ponovo.
	Učinkovit raspon prijenosa Bluetootha je 10 metara; provjerite je li rad unutar raspona.
	Isprobajte drugi Bluetooth uređaj za povezivanje.
R501BT se ne uključuje	Provjerite je li glavno napajanje priključeno ili je li zidna utičnica uključena.

Da biste saznali više o EDIFIERU, posjetite www.edifier.com
Za upite o jamstvu Edifiera, posjetite odgovarajuću stranicu zemlje na www.edifier.com i pregledajte odjeljak pod naslovom Uvjeti jamstva. SAD i Kanada: service@edifier.ca
Južna Amerika: Posjetite www.edifier.com (engleski) ili www.edifierla.com (španjolski/portugalski) za lokalne kontakt informacije.

@Edifierglobal

@Edifier_Global

@Edifier_Global

Model: EDF100030
Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong
Tel: + 852 2522 6989
Fax: + 852 2522 1989
www.edifier.com
© 2021 Edifier International Limited. Sva prava pridržana. Tiskano u Kini

OBAVIJEST:
Zbog potrebe za tehničkim poboljšanjem i nadogradnjom sustava, informacije sadržane ovdje mogu se povremeno mijenjati bez prethodne najave.
Proizvodi EDIFIER bit će prilagođeni za različite primjene. Slike i ilustracije prikazane u ovom priručniku mogu se malo razlikovati od stvarnog proizvoda. Ako se pronađe bilo kakva razlika, stvarni proizvod prevladava.
