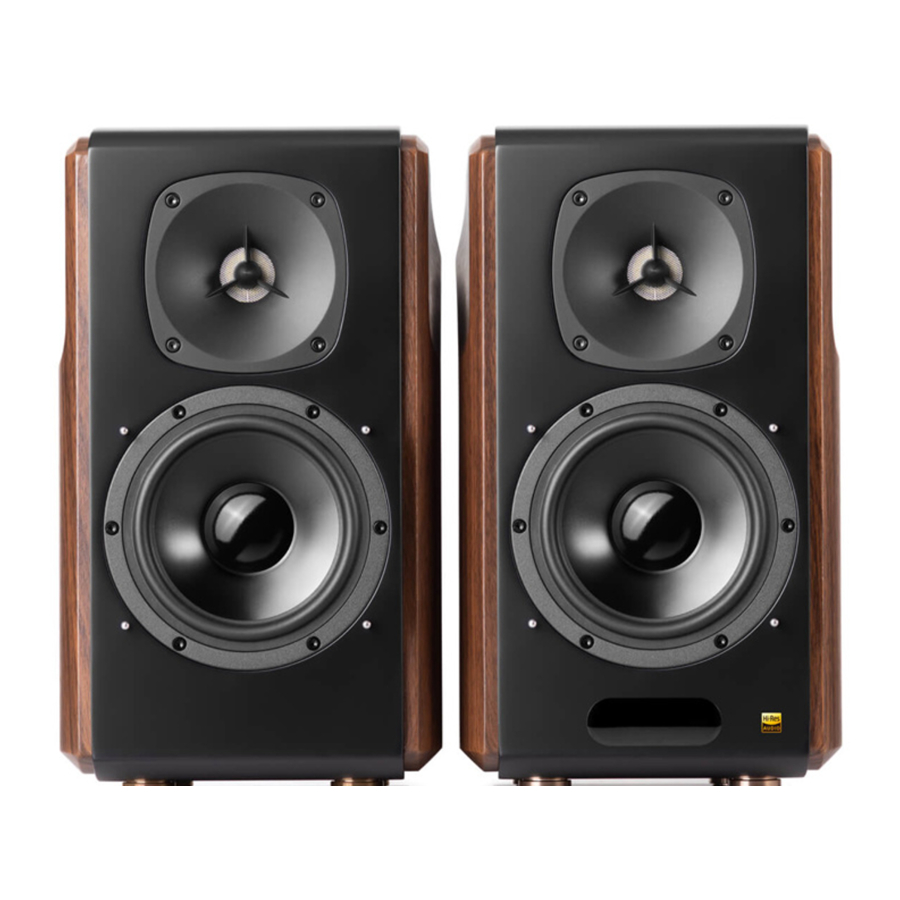

Edifier S2000MK III - Priručnik za aktivne zvučnike za police za knjige

Sadržaj

1 Važne sigurnosne upute
2 Sadržaj kutije
3 Pregled uređaja
4 Daljinski upravljač
- 4.1 Baterije
5 Ilustracija povezivanja
6 Line In ulaz
7 Optički / Koaksijalni ulaz
8 Bluetooth ulaz
9 Specifikacije
10 Rješavanje problema
11 Reference
12 Preuzmi priručnik
13 Na drugim jezicima

Važne sigurnosne upute

Pažljivo pročitajte upute. Čuvajte ih na sigurnom mjestu za buduću upotrebu.
Koristite samo dodatke koje je odobrio proizvođač.
Ispravno instalirajte instrument slijedeći upute u odjeljku o povezivanju uređaja.
Preporučuje se korištenje proizvoda u okruženju od 0-35℃.
Kako biste smanjili rizik od požara i električnog udara, ne izlažite proizvod kiši ili vlazi.
Ne koristite ovaj proizvod u blizini vode. Ne uranjajte proizvod u tekućinu niti ga izlažite kapanju ili prskanju.
Ne instalirajte i ne koristite ovaj proizvod u blizini izvora topline (npr. radijatora, grijača, peći ili drugih uređaja koji generiraju toplinu).
Ne stavljajte predmete napunjene tekućinom, poput vaza, na proizvod; niti se na proizvod smije stavljati otvorena vatra, poput upaljenih svijeća.
Ne blokirajte ventilacijske otvore. Ne umećite nikakve predmete u ventilacijske otvore ili utore. To može uzrokovati požar ili električni udar.
Održavajte dovoljan razmak oko proizvoda kako biste održali dobru ventilaciju (preporučuje se minimalno 5 cm).
Ne gurajte utikač u utičnicu na silu. Prije spajanja provjerite ima li blokada u utičnici i odgovara li utikač utičnici te je li usmjeren u pravom smjeru.
Držite priloženi pribor i dijelove (kao što su vijci) podalje od djece kako biste spriječili da ih greškom progutaju.
Ne otvarajte i ne uklanjajte kućište sami. To vas može izložiti opasnom naponu ili drugim opasnim rizicima. Bez obzira na uzrok oštećenja (kao što je oštećena žica ili utikač, izloženost prskanju tekućine ili upad stranog predmeta, izloženost kiši ili vlazi, proizvod ne radi ili je pao, itd.), popravak mora odmah obaviti ovlašteni serviser.
Prije čišćenja proizvoda suhom krpom, uvijek isključite proizvod i prvo iskopčajte utikač.
Nikada ne koristite jake kiseline, lužine, benzin, alkohol ili druga kemijska otapala za čišćenje površine proizvoda. Za čišćenje koristite samo neutralno otapalo ili čistu vodu.

Prekomjerno glasna glazba može dovesti do gubitka sluha. Molimo vas da glasnoću držite u sigurnom rasponu.

Ispravno odlaganje ovog proizvoda. Ova oznaka označava da se ovaj proizvod ne smije odlagati s ostalim kućnim otpadom u cijeloj EU. Kako bi se spriječila moguća šteta za okoliš ili ljudsko zdravlje uslijed nekontroliranog odlaganja otpada, reciklirajte ga odgovorno kako biste promicali održivu ponovnu upotrebu materijalnih resursa. Za povrat rabljenog uređaja koristite sustave za povrat i prikupljanje ili se obratite prodavaču kod kojeg ste kupili proizvod. Oni mogu odnijeti ovaj proizvod na ekološki sigurnu reciklažu.

Koristite samo s kolicima, postoljem, tronošcem, nosačem ili stolom koje je specificirao proizvođač ili se prodaju s uređajem. Kada se koriste kolica, budite oprezni pri premještanju kombinacije kolica/uređaja kako biste izbjegli ozljede uslijed prevrtanja.

Upozorenje o napajanju:

Postavite proizvod blizu utičnice za jednostavnu upotrebu.
Prije uporabe provjerite je li radni napon isti kao i vaš lokalni izvor napajanja. Ispravan radni napon možete pronaći na pločici proizvoda.
Iz sigurnosnih razloga, iskopčajte proizvod tijekom grmljavinskog nevremena ili kada se ne koristi dulje vrijeme.
U normalnim uvjetima, napajanje se može zagrijati. Molimo vas da osigurate dobru ventilaciju u tom području i budite oprezni.
Sigurnosne oznake upozorenja na kućištu ili dnu proizvoda ili adaptera za napajanje.

Ovaj simbol upozorava korisnika na prisutnost neizoliranog opasnog napona unutar kućišta proizvoda koji može biti dovoljne veličine da predstavlja rizik od električnog udara za osobe.

Ovaj simbol upozorava korisnika da ne rastavlja kućište proizvoda i da unutra nema dijelova koje korisnik može zamijeniti. Odnesite proizvod u ovlašteni servisni centar na popravak.

Ovaj simbol označava da je proizvod namijenjen samo za unutarnju upotrebu.

Ovaj simbol označava da je proizvod ELEKTRIČNI UREĐAJ KLASE II ili dvostruko izoliran bez potrebe za uzemljenjem.

MREŽNI utikač se koristi kao uređaj za isključivanje, uređaj za isključivanje mora ostati lako dostupan.

Za bežični proizvod:

Bežični proizvod može generirati kratkovalne radio frekvencije i ometati normalnu upotrebu drugih elektroničkih uređaja ili medicinske opreme.
Isključite proizvod kada je to zabranjeno. Ne koristite proizvod u medicinskim ustanovama, u zrakoplovu, na benzinskim postajama, u blizini automatskih vrata, automatskog sustava za dojavu požara ili drugih automatiziranih uređaja.
Ne koristite proizvod u blizini srčanog stimulatora unutar raspona od 20 cm. Radio valovi mogu utjecati na normalan rad srčanog stimulatora ili drugih medicinskih uređaja.

Sadržaj kutije

Napomena:
Slika je samo za referencu, stvarni proizvod prevladava.

Pregled uređaja

Gumb za glasnoću/Odabir ulaza
Pritisnite za prebacivanje između Line in 1→Line in 2→Optical→ Coaxial→Bluetooth ulaza
Pritisnite i držite za prekid veze Bluetootha u Bluetooth ulazu
Kontrola visokih tonova
Kontrola basa
Prekidač za napajanje
Kabel za napajanje
Line in ulaz
Optički ulaz
Koaksijalni ulaz
Spojite na pasivni zvučnik
Spojite na aktivni zvučnik
Zaslon

Daljinski upravljač

Usmjerite daljinski upravljač prema prozoru za primanje daljinskog upravljača na zvučniku, optimalna radna udaljenost je 7 metara. Prikazana vrijednost u prozoru zaslona će upozoriti ili treptati kada sustav primi naredbu daljinskog upravljača.

Uključivanje/isključivanje napajanja
Isključivanje zvuka (Mute)
Indikator daljinskog upravljača
Line In ulaz
Bluetooth ulaz
Pritisnite i držite za prekid veze Bluetootha
Prethodna pjesma/sljedeća pjesma (Bluetooth ulaz)
Povećavanje/smanjivanje glasnoće
Pauza/reprodukcija (Bluetooth ulaz)
Optički ulaz
Koaksijalni ulaz
Monitor način rada
Dinamički način rada
Klasični način rada
Vokalni način rada

Četiri načina rada:

MONITOR način rada: ima ravnu krivulju audio odziva, za zvuk bez boje.
DYNAMIC način rada: više snage, više dinamike.
CLASSIC način rada: reproducira klasični HIFI zvuk.
VOCAL način rada: ljudski glas naglašen, položaj pjevača će se činiti bližim slušatelju.

Baterije

Kao što ilustracija pokazuje, pritisnite poklopac baterija daljinskog upravljača prema dolje palcem i slijedite smjer strelice kako biste uklonili poklopac, koristite dvije AAA baterije (obratite pozornost na "+" i "-" pol).
Vijek trajanja baterija obično je oko 6 mjeseci; zamijenite ih kada daljinski upravljač nije osjetljiv ili se kontrolna udaljenost skrati.
Nikada ne koristite stare i nove baterije zajedno.

Napomena:

Ne stavljajte daljinski upravljač na mjesta koja su vruća i vlažna.
Ne punite baterije.
Izvadite baterije kada se ne koriste dulje vrijeme kako biste izbjegli curenje baterija.
Baterije ne smiju biti izložene prekomjernoj toplini kao što je izravna sunčeva svjetlost, vatra ili slično.
Opasnost od eksplozije ako se baterije nepravilno zamijene. Zamijenite samo istim ili ekvivalentnim tipom.

Ilustracija povezivanja

Kao što ilustracija pokazuje, spojite zvučnike pomoću kabela za spajanje zvučnika.
Spojite zvučnike na izvor napajanja pomoću kabela za napajanje i uključite prekidač za napajanje, zvučnici bi trebali biti spremni za rad.

Line In ulaz

Spojite audio izvor (mobilni telefon, tablet, itd.) na Line In 1/Line In 2 ulazni priključak (obratite pozornost na podudaranje boja) na stražnjoj ploči aktivnog zvučnika pomoću audio kabela.
Pritisnite gumb "LINE 1/2" na daljinskom upravljaču ili pritisnite gumb "Gumb za glasnoću/Odabir ulaza" na stražnjoj ploči aktivnog zvučnika, zaslon će prikazati "LINE 1" ili "LINE 2".
Pustite glazbu na spojenom uređaju i prilagodite postavke na željenu razinu.

Optički / Koaksijalni ulaz

Spojite audio izvor (Blu-ray player, Set Top Box, itd.) na OPT/COAX ulazni priključak na stražnjoj ploči aktivnog zvučnika pomoću optičkog audio kabela ili koaksijalnog audio kabela (nije uključen).
Pritisnite gumb "OPT" / "COAX" na daljinskom upravljaču ili pritisnite gumb "Gumb za glasnoću/Odabir ulaza" na stražnjoj ploči aktivnog zvučnika, zaslon će prikazati "OPTICAL" ili "COAXIAL".
Pustite glazbu na spojenom uređaju i prilagodite postavke na željenu razinu.

Napomena:
Samo standardni PCM audio signali (44.1KHz/48KHz/96KHz/192KHz) funkcioniraju u optičkom/koaksijalnom načinu rada.

Bluetooth ulaz

Pritisnite " " gumb na daljinskom upravljaču ili pritisnite gumb "Gumb za glasnoću/Odabir ulaza" na stražnjoj ploči aktivnog zvučnika, zaslon će prikazati " ".
Postavite svoj Bluetooth uređaj (mobilni telefon, tablet, itd.) da traži i spoji se na "EDIFIER S2000MKⅢ".

Napomena:
Bluetooth povezivost i kompatibilnost mogu se razlikovati među različitim izvornim uređajima, ovisno o verzijama softvera izvornih uređaja.

Specifikacije

Izlazna snaga:
R/L (Visoki tonovi): 15W+15W
R/L (Srednji i bas): 50W+50W

Frekvencijski odziv:
45Hz-40KHz

Ulazna osjetljivost:
Line In 1: 600±50mV
Line In 2: 800±50mV
OPT/COAX: 350±50mFFs
Bluetooth: 450±50mFFs

Audio ulaz:
Line In 1/Line In 2/Optical/Coaxial/Bluetooth

Izjava za EU
Frekvencijski pojas:
2.402GHz ~ 2.480GHz

RF izlazna snaga:
≤20 dBm (EIRP)

Nema ograničenja upotrebe.

Riječ i logotipi Bluetooth® registrirani su zaštitni znakovi u vlasništvu tvrtke Bluetooth SIG, Inc. i svaka upotreba tih znakova od strane EDIFIER je pod licencom.
Ostali zaštitni znakovi i trgovački nazivi pripadaju njihovim vlasnicima.

Qualcomm aptX je proizvod tvrtke Qualcomm Technologies, Inc. i/ili njezinih podružnica.
Qualcomm je zaštitni znak tvrtke Qualcomm Incorporated, registriran u Sjedinjenim Državama i drugim zemljama.
aptX je zaštitni znak tvrtke Qualcomm Technologies International, Ltd., registriran u Sjedinjenim Državama i drugim zemljama.

Rješavanje problema

Nema zvuka

Provjerite je li zvučnik UKLJUČEN (ON).
Pokušajte pojačati glasnoću pomoću glavne kontrole glasnoće ili daljinskog upravljača.
Provjerite jesu li audio kabeli čvrsto spojeni i je li ulaz ispravno postavljen na zvučnicima.
Provjerite postoji li izlaz signala iz audio izvora.

Ne može se povezati putem Bluetootha

Provjerite je li zvučnik prebačen na Bluetooth ulaz. Ako je u drugim načinima audio ulaza, Bluetooth se neće povezati. Prekinite vezu s bilo kojim Bluetooth uređajem pritiskom i držanjem gumba " ", a zatim pokušajte ponovno.
Učinkovit raspon prijenosa Bluetootha je 10 metara; provjerite je li rad unutar tog raspona.
Pokušajte s drugim Bluetooth uređajem za povezivanje.

S2000MK se ne uključuje

Provjerite je li glavno napajanje spojeno ili je li zidna utičnica uključena.

Šum koji dolazi iz zvučnika

EDIFIER zvučnici generiraju malo buke, dok je pozadinska buka nekih audio uređaja previsoka. Isključite audio kabele i pojačajte glasnoću, ako se ne čuje zvuk na udaljenosti od 1 metra od zvučnika, onda nema problema s ovim proizvodom.

Da biste saznali više o EDIFIERU, posjetite www.edifier.com
Za upite o jamstvu za Edifier, posjetite relevantnu stranicu zemlje na www.edifier.com i pregledajte odjeljak pod naslovom Uvjeti jamstva.
