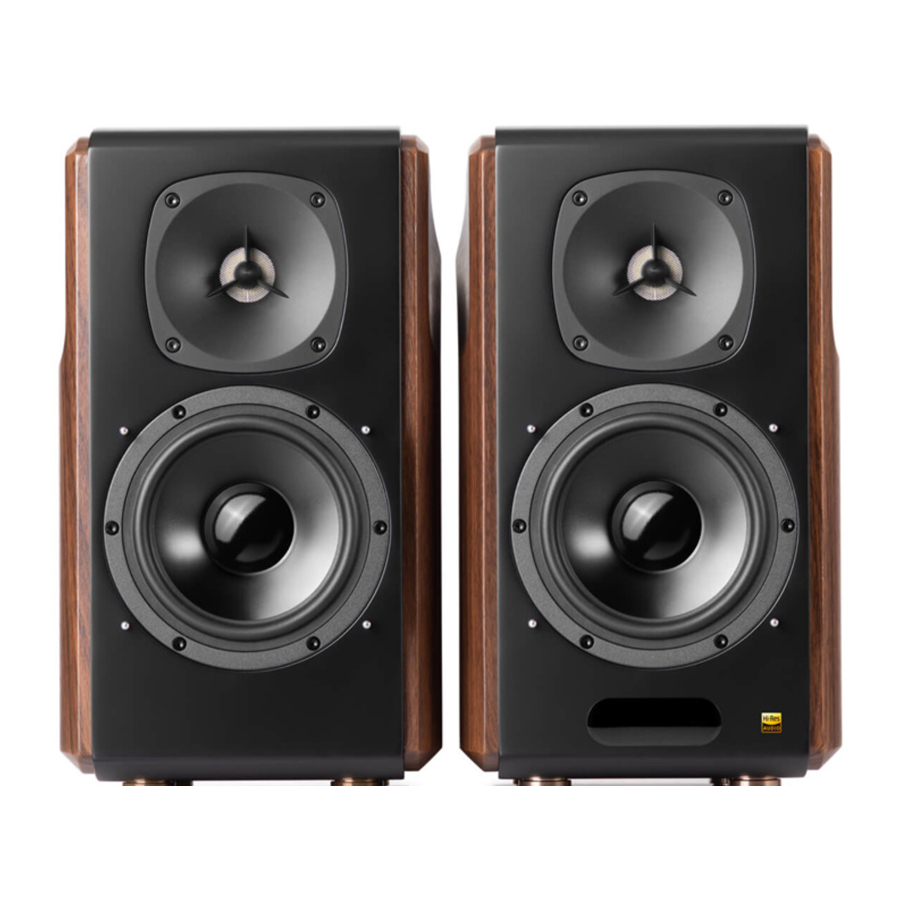

Edifier S2000MK III - Güçlendirilmiş Kitaplık Hoparlörleri Kullanım Kılavuzu

İçerikler

1 Önemli güvenlik talimatı
2 Kutu İçeriği
3 Cihaza genel bakış
4 Uzaktan Kumanda
- 4.1 Piller
5 Bağlantı Şeması
6 Hat Girişi
7 Optik / Koaksiyel Giriş
8 Bluetooth Girişi
9 Teknik Özellikler
10 Sorun Giderme
11 Referanslar
12 Kılavuzu indir
13 Diğer Dillerde

Önemli güvenlik talimatı

Lütfen talimatları dikkatlice okuyun. Gelecekte başvurmak için güvenli bir yerde saklayın.
Yalnızca üretici tarafından onaylanan aksesuarları kullanın.
Cihazı, cihaz bağlantı bölümündeki talimatları izleyerek doğru şekilde kurun.
Ürünü 0-35℃ ortamda kullanmanız önerilir.
Yangın ve elektrik çarpması riskini azaltmak için ürünü yağmura veya neme maruz bırakmayın.
Bu ürünü su yakınında kullanmayın. Ürünü herhangi bir sıvıya batırmayın veya damlamaya veya sıçramaya maruz bırakmayın.
Bu ürünü herhangi bir ısı kaynağının (örneğin radyatör, ısıtıcı, soba veya ısı üreten diğer cihazlar) yakınına kurmayın veya kullanmayın.
Ürünün üzerine vazo gibi sıvılarla dolu herhangi bir nesne yerleştirmeyin; ürünün üzerine yanan mumlar gibi açık ateş de yerleştirilmemelidir.
Havalandırma açıklıklarını tıkamayın. Havalandırma açıklıklarına veya yuvalarına herhangi bir nesne sokmayın. Yangına veya elektrik çarpmasına neden olabilir.
İyi havalandırmayı sağlamak için ürünün etrafında yeterli boşluk bırakın (minimum 5 cm önerilir).
Fişi prize zorlamayın. Bağlantıdan önce, prizdeki tıkanıklığı ve fişin prize uygun olup olmadığını ve doğru yöne yönlendirilip yönlendirilmediğini kontrol edin.
Yanlışlıkla yutulmasını önlemek için sağlanan aksesuarları ve parçaları (vidalar gibi) çocuklardan uzak tutun.
Muhafazayı kendiniz açmayın veya çıkarmayın. Sizi tehlikeli voltaja veya diğer tehlikeli risklere maruz bırakabilir. Hasarın nedenine (hasarlı kablo veya fiş, sıvı sıçramasına veya yabancı cisim düşmesine maruz kalma, yağmura veya neme maruz kalma, ürünün çalışmaması veya düşürülmesi vb.) bakılmaksızın, onarım derhal yetkili bir servis uzmanı tarafından yapılmalıdır.
Ürünü kuru bezle temizlemeden önce, daima ürünü kapatın ve önce elektrik fişini çekin.
Ürün yüzeyini temizlemek için asla güçlü asit, alkali, benzin, alkol veya diğer kimyasal çözücüler kullanmayın. Temizlik için yalnızca nötr çözücü veya temiz su kullanın.

Aşırı yüksek sesli müzik işitme kaybına yol açabilir. Lütfen sesi güvenli bir aralıkta tutun.

Bu ürünün doğru şekilde imha edilmesi. Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından çevreye veya insan sağlığına olası zararları önlemek için, malzeme kaynaklarının sürdürülebilir yeniden kullanımını teşvik etmek amacıyla sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünün satın alındığı perakendeciyle iletişime geçin. Bu ürünü çevresel açıdan güvenli geri dönüşüm için alabilirler.

Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan araba, sehpa, tripod, braket veya masa ile birlikte kullanın. Bir araba kullanıldığında, devrilmeden kaynaklanan yaralanmaları önlemek için araba/cihaz kombinasyonunu hareket ettirirken dikkatli olun.

Güç uyarısı:

Kolay kullanım için ürünü elektrik prizinin yakınına yerleştirin.
Kullanmadan önce, çalışma voltajının yerel güç kaynağınızla aynı olduğundan emin olun. Doğru çalışma voltajı ürün plakasında bulunabilir.
Güvenlik amacıyla, yıldırım fırtınaları sırasında veya uzun süre kullanılmadığında ürünün fişini çekin.
Normal koşullar altında, güç kaynağı ısınabilir. Lütfen alanda iyi havalandırma sağlayın ve dikkatli olun.
Muhafazanın veya ürünün veya güç adaptörünün altındaki güvenlik uyarı etiketleri.

Bu sembol, kullanıcıyı ürünün muhafazası içinde, kişilere elektrik çarpması riski oluşturabilecek kadar büyük yalıtımsız tehlikeli voltajın varlığına karşı uyarmak içindir.

uyarı
Bu sembol, kullanıcıyı ürünün muhafazasını sökmeme konusunda uyarmak içindir ve içinde kullanıcı tarafından değiştirilebilen hiçbir parça yoktur. Onarım için ürünü yetkili bir servis merkezine götürün.

Bu sembol, ürünün yalnızca iç mekan kullanımı için olduğunu gösterir.

Bu sembol, ürünün topraklama gereksinimi olmayan bir SINIF II veya çift yalıtımlı elektrikli cihaz olduğunu gösterir.

ŞEBEKE fişi, bağlantı kesme cihazı olarak kullanılır, bağlantı kesme cihazı kolayca çalışır durumda kalmalıdır.

Kablosuz ürün için:

Kablosuz ürün kısa dalga radyo frekansları üretebilir ve diğer elektronik cihazların veya tıbbi ekipmanların normal kullanımını engelleyebilir.
İzin verilmediğinde ürünü kapatın. Ürünü tıbbi tesislerde, uçakta, benzin istasyonlarında, otomatik kapıların yakınında, otomatik yangın alarm sisteminde veya diğer otomatik cihazlarda kullanmayın.
Ürünü kalp pilinin 20 cm'lik bir mesafesinde kullanmayın. Radyo dalgaları kalp pilinin veya diğer tıbbi cihazların normal çalışmasını etkileyebilir.

Kutu İçeriği

Not:
Resim sadece referans amaçlıdır, asıl ürün geçerlidir.

Cihaza genel bakış

Ses seviyesi kadranı/Giriş seçimi
Hat girişi 1→Hat girişi 2→Optik→Koaksiyel→Bluetooth girişi arasında geçiş yapmak için basın
Bluetooth girişinde Bluetooth bağlantısını kesmek için basılı tutun
Tiz kontrolü
Bas kontrolü
Güç anahtarı
Güç kablosu
Hat girişi
Optik giriş
Koaksiyel giriş
Pasif hoparlöre bağlanın
Aktif hoparlöre bağlanın
Ekran

Uzaktan Kumanda

Uzaktan kumandayı hoparlör üzerindeki uzaktan kumanda alıcı penceresine doğrultun, optimum çalışma mesafesi 7 metredir. Sistem uzaktan kumanda komutu aldığında, ekran penceresindeki görüntülenen değer uyarır veya yanıp söner.

Açma/kapama
Sessiz
Uzaktan kumanda göstergesi
Hat Girişi
Bluetooth girişi
Bluetooth bağlantısını kesmek için basılı tutun
Önceki parça/sonraki parça (Bluetooth girişi)
Ses yukarı/aşağı
Duraklat/oynat (Bluetooth girişi)
Optik giriş
Koaksiyel giriş
Monitör modu
Dinamik mod
Klasik mod
Vokal modu

Dört mod:

MONITOR (MONİTÖR) modu: renklendirme olmadan ses için düz bir ses tepki eğrisine sahiptir.
DYNAMIC (DİNAMİK) modu: daha fazla vuruş, daha fazla dinamik.
CLASSIC (KLASİK) modu: klasik bir HIFI sesi üretir.
VOCAL (VOKAL) modu: insan sesi vurgulanır, şarkıcının konumu dinleyiciye daha yakın görünür.

Piller

Resimde gösterildiği gibi, uzaktan kumanda pilleri kapağını başparmağınızla aşağı doğru bastırın ve kapağı çıkarmak için ok yönünü izleyin, iki adet AAA pil kullanır ("+" ve "-" kutbuna dikkat edin).
Pillerin ömrü normalde yaklaşık 6 aydır; uzaktan kumanda hassas olmadığında veya kontrol mesafesi kısaldığında lütfen bunları değiştirin.
Asla eski ve yeni pilleri birlikte kullanmayın.

Not:

Uzaktan kumandayı sıcak ve nemli yerlere koymayın.
Pilleri şarj etmeyin.
Pillerin sızmasını önlemek için uzun süre kullanılmadığında pilleri çıkarın.
Piller doğrudan güneş ışığı, ateş veya benzeri aşırı ısıya maruz bırakılmamalıdır.
Pillerin yanlış değiştirilmesi durumunda patlama tehlikesi vardır. Yalnızca aynı veya eşdeğer türde olanlarla değiştirin.

Bağlantı Şeması

Resimde gösterildiği gibi, hoparlörleri hoparlör bağlantı kablosu kullanarak bağlayın.
Hoparlörleri güç kablosu kullanarak güç kaynağına bağlayın ve güç anahtarını açın, hoparlörler kullanıma hazır olmalıdır.

Hat Girişi

Ses kaynağını (cep telefonu, tablet vb.) ses kablosu kullanarak aktif hoparlörün arka panelindeki Hat Girişi 1/Hat Girişi 2 giriş portuna bağlayın (renk eşleşmesine dikkat edin).
Uzaktan kumandadaki "LINE 1/2" (HAT 1/2) düğmesine basın veya aktif hoparlörün arka panelindeki "Ses seviyesi kadranı/Giriş seçimi" kadranına basın, ekran "LINE 1" (HAT 1) veya "LINE 2" (HAT 2) gösterecektir.
Bağlı cihazda müzik çalın ve ayarları istenen seviyeye ayarlayın.

Optik / Koaksiyel Giriş

Ses kaynağını (Blu-ray oynatıcı, Set Üstü Kutusu vb.) fiber optik ses kablosu veya koaksiyel ses kablosu (dahil değildir) kullanarak aktif hoparlörün arka panelindeki OPT/COAX giriş portuna bağlayın.
Uzaktan kumandadaki "OPT" / "COAX" düğmesine basın veya aktif hoparlörün arka panelindeki "Ses seviyesi kadranı/Giriş seçimi" kadranına basın, ekran "OPTICAL" (OPTİK) veya "COAXIAL" (KOAKSİYEL) gösterecektir.
Bağlı cihazda müzik çalın ve ayarları istenen seviyeye ayarlayın.

Not:
Optik/koaksiyel modda yalnızca standart PCM ses sinyalleri (44.1KHz/48KHz/96KHz/192KHz) işlev görür.

Bluetooth Girişi

Uzaktan kumandadaki " " düğmesine basın veya aktif hoparlörün arka panelindeki "Ses seviyesi kadranı/Giriş seçimi" kadranına basın, ekran " " gösterecektir.
Bluetooth cihazınızı (cep telefonu, tablet vb.) "EDIFIER S2000MKⅢ" cihazını arayacak ve ona bağlanacak şekilde ayarlayın.

Not:
Bluetooth bağlantısı ve uyumluluğu, kaynak cihazların yazılım sürümlerine bağlı olarak farklı kaynak cihazlar arasında farklılık gösterebilir.

Teknik Özellikler

Güç çıkışı:
R/L (Tiz): 15W+15W
R/L (Orta aralık ve bas): 50W+50W

Frekans yanıtı:
45Hz-40KHz

Giriş hassasiyeti:
Hat Girişi 1: 600±50mV
Hat Girişi 2: 800±50mV
OPT/COAX: 350±50mFFs
Bluetooth: 450±50mFFs

Ses girişi:
Hat Girişi 1/Hat Girişi 2/Optik/Koaksiyel/Bluetooth

AB için beyan
Frekans Bandı:
2.402GHz ~ 2.480GHz

RF Güç çıkışı:
≤20 dBm (EIRP)

Kullanım kısıtlaması yoktur.

Bluetooth® kelime işareti ve logoları, Bluetooth SIG, Inc.'e ait tescilli ticari markalardır ve bu tür markaların EDIFIER tarafından herhangi bir şekilde kullanımı lisanslıdır.
Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.

Qualcomm aptX, Qualcomm Technologies, Inc. ve/veya bağlı kuruluşlarının bir ürünüdür.
Qualcomm, Amerika Birleşik Devletleri ve diğer ülkelerde tescilli Qualcomm Incorporated'ın ticari markasıdır.
aptX, Amerika Birleşik Devletleri ve diğer ülkelerde tescilli Qualcomm Technologies International, Ltd.'nin ticari markasıdır.

Sorun Giderme

Ses yok

Hoparlörün AÇIK olup olmadığını kontrol edin.
Ana ses seviyesi kontrolünü veya uzaktan kumandayı kullanarak sesi açmayı deneyin.
Ses kablolarının sıkıca bağlı olduğundan ve hoparlörlerde girişin doğru ayarlandığından emin olun.
Ses kaynağından bir sinyal çıkışı olup olmadığını kontrol edin.

Bluetooth üzerinden bağlanılamıyor

Hoparlörün Bluetooth girişine ayarlandığından emin olun. Diğer ses giriş modlarındaysa, Bluetooth bağlanmayacaktır. " " düğmesini basılı tutarak herhangi bir Bluetooth cihazıyla bağlantıyı kesin ve ardından tekrar deneyin.
Etkili Bluetooth iletim aralığı 10 metredir; lütfen işlemin bu aralıkta olduğundan emin olun.
Bağlantı için başka bir Bluetooth cihazı deneyin.

S2000MK açılmıyor

Ana gücün bağlı olup olmadığını veya duvar prizinin açık olup olmadığını kontrol edin.

Hoparlörlerden gelen gürültü

EDIFIER hoparlörleri az gürültü üretir, ancak bazı ses cihazlarının arka plan gürültüsü çok yüksektir. Lütfen ses kablolarını çıkarın ve sesi açın, hoparlörden 1 metre uzakta ses duyulmuyorsa, bu üründe herhangi bir sorun yoktur.

EDIFIER hakkında daha fazla bilgi edinmek için lütfen www.edifier.com adresini ziyaret edin.
Edifier garanti sorularınız için lütfen www.edifier.com adresindeki ilgili ülke sayfasını ziyaret edin ve Garanti Koşulları başlıklı bölümü inceleyin.
