EDIFIER S550 - Multimedya Hoparlör Kullanım Kılavuzu

GİRİŞ

Bu Edifier ürününü satın aldığınız için teşekkür ederiz. Edifier, nesillerdir son müşterilerimizin, hatta en talepkar olanların bile ihtiyaçlarını karşılamak için güçlü hoparlör ürünleri sunmaya çalışmaktadır. Bu ürün, ev eğlencenize, kişisel bilgisayarınıza ve mini ev sinemanıza harika bir ses performansı katabilir. Bu sistemden en iyi şekilde yararlanmak için lütfen bu kılavuzu dikkatlice okuyun.

Üçgen içindeki ok başlıklı şimşek işareti, kullanıcıyı ürünün muhafazası içinde, kişilere elektrik çarpması riski oluşturabilecek kadar yüksek gerilim olabileceği konusunda uyarmayı amaçlamaktadır.

ELEKTRİK ÇARPMASI RİSKİ
AÇMAYIN
Elektrik çarpması riskini önlemek için kapağı (veya arkayı) çıkarmayın. İçeride kullanıcı tarafından onarılabilecek parça yoktur. Servis işlemleri için yalnızca yetkili servis personeline başvurun.

Üçgen içindeki ünlem işareti, kullanıcıyı ürünle birlikte verilen literatürde önemli çalıştırma ve bakım (servis) talimatlarının bulunduğu konusunda uyarmayı amaçlamaktadır.

GÜVENLİK TALİMATLARI

• Lütfen buradaki tüm talimatları okuyun.
• Lütfen tüm güvenlik uyarılarına dikkat edin.
• Lütfen bu kılavuzu ileride başvurmak üzere güvenli bir şekilde saklayın.
• Lütfen üreticinin talimatlarına uygun olarak kurun.
• Lütfen işitme duyunuza ve sisteme zarar vermemek için ses seviyesini rahat bir seviyeye ayarlayın.

• Bu cihazı yağmura veya neme maruz bırakmayın.
• Hoparlörleri su yakınında kullanmayın ve herhangi bir sıvıya batırmayın veya üzerlerine herhangi bir sıvı dökmeyin.
• Polarize fişin güvenlik amacını ortadan kaldırmayın. Polarize fişin iki ucu vardır ve bunlardan biri diğerinden daha geniştir.
• Yıldırım fırtınaları sırasında ek koruma için hoparlörleri elektrik prizinden çekin ve bilgisayarı kapatın.
• Uzun süre kullanılmadığında bu cihazı fişten çekin.
• Hoparlörleri ısıtıcılar, sobalar ve doğrudan güneş ışığı gibi tüm ısı kaynaklarından uzağa yerleştirin.
• Hoparlör kabinlerindeki açıklıkları kapatmayın. Hoparlör havalandırma deliklerine veya yuvalarına asla nesneler sokmayın. Yangın veya elektrik çarpması riskini önleyin ve uygun havalandırma için hoparlörlerin etrafında yeterli alan bırakın.
• Hoparlörleri, düşerek hoparlörlere zarar vermeyecek veya bedensel zarara neden olmayacak şekilde sabit bir yere yerleştirin.
• Hoparlörleri nemli bir bezle temizlemeden önce bilgisayardan ve elektrik prizinden çekin.
• Güç kablosu veya fişi hasar görmüşse, sıvı dökülmüşse veya cihazın içine nesneler düşmüşse, cihaz yağmura veya neme maruz kalmışsa, normal şekilde çalışmıyorsa veya düşürülmüşse servis gereklidir. Tüm servis işlemleri için yalnızca yetkili servis personeline başvurun.
• Şebekeden bağlantıyı kesmek için fişi veya kuplör girişini kullanın.

Bu ürünün doğru şekilde imha edilmesi. Bu işaret, bu ürünün AB genelinde diğer evsel atıklarla birlikte atılmaması gerektiğini belirtir. Kontrolsüz atık bertarafından çevreye veya insan sağlığına olası zararları önlemek için, malzeme kaynaklarının sürdürülebilir yeniden kullanımını teşvik etmek amacıyla sorumlu bir şekilde geri dönüştürün. Kullanılmış cihazınızı iade etmek için lütfen iade ve toplama sistemlerini kullanın veya ürünü satın aldığınız perakendeciyle iletişime geçin. Bu ürünü çevresel açıdan güvenli geri dönüşüm için alabilirler.

Bu ekipman, Sınıf II veya çift yalıtımlı bir elektrikli cihazdır. Elektrik topraklamasına güvenlik bağlantısı gerektirmeyecek şekilde tasarlanmıştır.

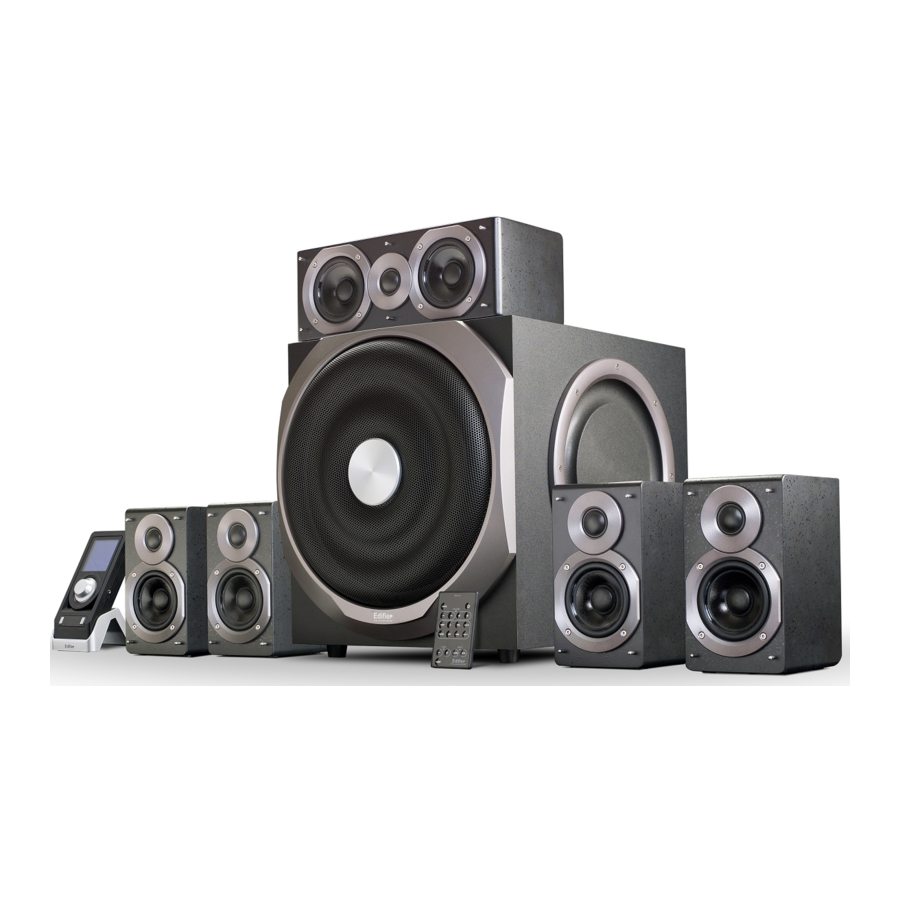

Kutu içeriği

• 1 × Subwoofer
• 5 × Uydu hoparlörler (2 ön uydu hoparlörü,
• 2 arka uydu hoparlörü, 1 merkez hoparlör)
• 1 × Kablolu kontrol cihazı
• 1 × Uzaktan kumanda
• 3 × Ses uzatma kablosu
• 1 × 6P RCA - RCA bağlantı kablosu
• 5 × Hoparlör kablosu
• 1 × Kullanım kılavuzu

Çizimler ve Fonksiyonel Açıklama

1. AUX girişi
2. 5.1 CHL girişi
3. Kablolu kontrol cihazı jakı
4. Uydu hoparlör çıkışı
5. Güç anahtarı
6. Sigorta
7. Güç kablosu için soket

8. Kablolu kontrol cihazındaki LCD ekran
9. "Function" (Fonksiyon) tuşu
   Sistem ayarlarının her bir öğesine erişmek için ses kontrol düğmesine gömülü olan "Function" (Fonksiyon) tuşuna basın, LCD ekran sırasıyla "VOL" -- "FRNT" -- "CEN" -- "REAR" -- "SW" -- "TRE" -- "BASS" -- "LIGHT" -- "VOL" gösterecektir. Seçilen öğeyi ayarlamak için düğmeyi çevirin, LCD ekran ayarlanan değeri gösterecektir.

Ayarlama detayları:

• Ana Ses Seviyesi: Son kapanmadan özelleştirilmiş bir ayar hafızada değilse, varsayılan ses seviyesi ayarı "30"dur. Ana ses seviyesini ayarlamak için ses düğmesini 0'dan 50'ye kadar çevirin; maksimum ses seviyesinde ani bir hareket, sistemi "BOOST" (GÜÇLENDİRME) moduna getirecek ve 6 adım daha yukarı çıkabileceksiniz; LCD, ayarlanan mevcut ses seviyesini gösterecektir.
• Ön Kanallar/Merkez hoparlör/Arka Kanallar: Ön / Merkez / Arka hoparlörler için düzelticiye erişmek için ses kontrolüne gömülü olan "Function" (Fonksiyon) tuşuna basın, LCD ekran buna göre "FRNT" / "CEN" / "REAR" gösterecektir. Çıkış seviyesini ayarlamak için düğmeyi çevirin, tüm bu kanallar için minimum -9 ve maksimum +9.
• Subwoofer: Subwoofer çıkış ayarına erişmek için ses kontrolüne gömülü olan "Function" (Fonksiyon) tuşuna basın, LCD ekran "SW" gösterecektir. Çıkış seviyesini ayarlamak için düğmeyi çevirin, minimum -13'ten maksimum +9'a kadar.
• Tiz/Bas: Tiz / Bas düzelticilerine erişmek için ses kontrolüne gömülü olan "Function" (Fonksiyon) tuşuna basın, LCD ekran buna göre "TRE" / "BASS" gösterecektir. Düzelticileri ayarlamak için düğmeyi çevirin, hem tiz hem de bas için minimum -9'dan maksimum +9'a kadar.
• Arka Işık: Ekranın arka ışık dimmerine erişmek için ses kontrolüne gömülü olan "Function" (Fonksiyon) tuşuna basın, LCD varsayılan parlaklık olarak "Light 5" (Işık 5) gösterecektir. Ekran panelinin parlaklığını 1'den 7'ye ayarlamak için düğmeyi çevirin.

10. STBY/ON (Hazırda Bekletme/Açık)
    Sistem STBY (Hazırda Bekletme) modundayken sistemi uyandırmak için bu düğmeye basın; Sistem aktif moddayken sistemi tekrar STBY (Hazırda Bekletme) moduna ayarlamak için bu düğmeyi basılı tutun.
11. Input/ESC (Giriş/Çıkış)
    Sistem aktif olduğunda, 5.1CHL ve stereo giriş arasında seçim yapmak için bu tuşa basın. Düzelticilerin, dengenin ve arka ışık dimmerinin ayarlanması sırasında, bu düğmeye basmak sistemi anında ana ses seviyesi kontrol arayüzüne geri getirecektir.
12. Kulaklık çıkışı
    Kulaklığın bağlanması, hoparlör çıkışını kesecek ve LCD ekranda "PHONE" (TELEFON) görüntülenecektir. Ana ses seviyesi ve EQ ayarı kulaklık modunda hala çalışır.

Bağlantıların Yapılması

Not: Burada yer alan çizimler yalnızca referans amaçlıdır.

Uzaktan Kumanda Kullanım Kılavuzu

Uzaktan kumandayı kullanırken, kablolu kumanda üzerindeki IR penceresine doğru tutun. Optimum çalışma mesafesi 7 metredir. Bir uzaktan komut alındığında ve yürütüldüğünde, LCD ekranda gösterilen rakamlar yanıp söner.

1. " "- STBY/ON
   STBY (bekleme) ve aktif mod arasında seçim yapmak için bu düğmeye basın.
   Sistem STBY (bekleme) moduna ayarlandığında, orijinal ayarları korur.
   Uzun süre kullanılmayacaksa lütfen sistemi kapatın.

2. "MUTE" (Sessiz)
   Sistem çalışma modundayken hoparlör çıkışını anında kapatmak için bu düğmeye basın. Hoparlör çıkışını geri çağırmak için bu düğmeye bir kez daha basın.

3. "VOLUME +/-" (Ses +/-) tuşları -- Ana ses seviyesini ayarlayın
   Ana ses seviyesini 0 ile 50 arasında ve ardından 50 ile BOOST+6 arasında ayarlayın. "0" minimum ses seviyesi, "BOOST+6" maksimum ses seviyesi anlamına gelir; sesi açmak için "VOLUME+" (Ses+) tuşunu basılı tutun ve sesi kısmak için "VOLUME-" (Ses-) tuşuna basın. Varsayılan ayar "30"dur.
4. "Function" (Fonksiyon) tuşları – "FRNT", "REAR", "C", "SW", "TRE.", "BAS."
   Sistem aktif moddayken, sistem ayarlarına erişmek için "FRNT", "REAR", "C", "SW", "TRE.", "BAS." tuşuna basın, LCD ekran sırasıyla "FRNT", "REAR", "CEN", "SW", "TRE", "BASS" gösterecektir, sistem ayarlarına erişmek için "ADJ +" / "ADJ –" tuşlarına basın. Tüm varsayılan değerler "0"dır.

5. "ADJ+/-" (AYAR+/-) tuşları
   Her sistem ayarının değerini artırmak için "ADJ+" tuşuna basın, azaltmak için "ADJ-" tuşuna basın.

6. ."LIGHT+/-" (IŞIK+/-) tuşları (LCD ekranın arka ışık seviyesini 1 ile 7 arasında ayarlayın.)
   LCD ekranın parlaklığını ayarlamak için "LIGHT+" (IŞIK+) ve "LIGHT-" (IŞIK-) tuşlarına basın. Varsayılan ayar 5'tir.

7. "INPUT" (GİRİŞ) tuşu
   "2CH" (2 kanal) tuşuna basın, kablolu kumanda üzerindeki ekranda "IN 2CHL" (GİRİŞ 2 kanal) yazacaktır, şimdi sistem 2.1CHL giriş modundadır.
   "5.1" tuşuna basın, kablolu kumanda üzerindeki ekranda "IN 5.1" (GİRİŞ 5.1) yazacaktır, şimdi sistem 5.1CHL giriş modundadır.
   Varsayılan giriş 5.1CHL'dir.

8. "RESET" (SIFIRLA) tuşu
   Sistem ayarını varsayılan değere geri getirmek için "RESET" (SIFIRLA) tuşuna basın


Pil yükleme:

Pil bölmesini açmak, birlikte verilen CR 2025 pili takmak ve bölmeyi kapatmak için lütfen sağdaki resme bakın.

Not:

• Uzaktan kumandayı sıcak ve nemli yerlere koymayın.
• Uzun süre kullanılmadığında pili çıkarın.
• Pil (pil veya piller veya pil takımı) güneş ışığı, ateş ve benzeri gibi aşırı ısıya maruz bırakılmamalıdır.

Teknik Özellikler

• Lütfen bu sistemin giriş portlarına başka bir amplifikatörden güçlendirilmiş sinyal vermeyin!
• Lütfen işitme duyunuza ve sisteme zarar vermemek için rahat bir ses seviyesine ayarlayın!
• Subwoofer muhafazasının içinde tehlikeli voltaj vardır, lütfen kasayı açmayın.
• Servis için yetkili personele başvurun.
• Sistem uzun süre kullanılmadığında lütfen güç fişini çekin.
• Lütfen sistemi yağmur veya nemli ortama maruz bırakmayın.
• Lütfen hoparlörün üzerine sıvı dolu vazo veya kap yerleştirmeyin.

Sorun Giderme

Tüm hoparlörler çalışmıyor:
Lütfen öncelikle hoparlör kablolarının güvenli bir şekilde bağlı olup olmadığını kontrol edin; ardından Hat Girişi konektörlerinin ters çevrilip çevrilmediğini kontrol edin; ayrıca ses kaynağında bir sorun olup olmadığını da kontrol edin.

Bilgisayardan CD çalarken bir uydu hoparlör çalışmıyor:
Bu tür bir durum, yeni bilgisayar sistemlerinde bir uydu hoparlörün CD çalarken çalışmaması, ancak sistemin WAV formatlı dosyaları çalarken iyi çalışması durumunda meydana gelebilir. Bunun temel nedeni, CD-ROM ve ses kartının hatalı bağlantısıdır, sinyalin bir kanalı toprağa kısa devre yapmıştır. Kablo bağlantısını ayarlamak için lütfen CD-ROM ve ses kartının kılavuzuna bakın.

Sistem hiç çalışmıyor

1. Lütfen gücün bağlı olup olmadığını ve duvar prizinin açık olup olmadığını kontrol edin.
2. Lütfen amplifikatörün hala STBY (hazırda bekleme) modunda olup olmadığını kontrol edin
3. Lütfen ana ses seviyesinin minimuma ayarlanıp ayarlanmadığını kontrol edin
4. Lütfen ses giriş kablosunun doğru şekilde bağlanıp bağlanmadığını kontrol edin
5. Lütfen ses kaynağından sinyal olup olmadığını kontrol edin

Hoparlörlerden gelen gürültü
Bu ürünün amplifikatör devresi az gürültü üretirken, bazı VCD/DVD oynatıcıların veya bilgisayar ses kartlarının arka plan gürültüsü çok yüksektir. Lütfen sistemi aktif modda tutun ve ses kaynağını çıkarın, sistemden 1 metre uzakta herhangi bir ses duyulmuyorsa, bu üründe bir sorun yoktur.

Manyetik girişim
Bu sistem tamamen manyetik olarak yalıtılmıştır ve TV veya monitörün yanına yerleştirilebilir. Ancak subwoofer sürücüsünün mıknatısı büyük olduğundan, sistem monitöre çok yakın olduğunda bir miktar manyetizma sızıntısı kaçınılmazdır ve hoparlör sistemi ile monitör veya TV seti arasında 1 metre mesafe bırakılması önerilir.

Sistem, dijital giriş portları takılıyken analog sinyal girişine geçemiyor
CD veya VCD çalma gibi bazı dijital sinyal kaynakları, kaynak kapatıldığında bile somut dijital sinyal çıkarmaya devam edecektir. Bu somut sinyaller, kod çözücüyü sessize almak için kullanılır; bu nedenle sistem analog girişlere geçemez (dijital girişler daha yüksek önceliğe sahiptir). Dijital sinyal kaynağını kapatın veya optik veya koaksiyel girişleri çıkarın, ardından sistem analog girişlere geçecektir.

Sistem Dolby Digital (AC-3) sinyaliyle çalışmıyor
Bu sistemdeki dijital girişler Dolby Digital (AC-3) formatlı sinyalleri desteklemez, bu nedenle bu tür sinyaller verildiğinde sistem çalışmayacaktır.

Ürün son kapatmadan ayarları hatırlayamadığında
Lütfen sistemi açın ve istenen ses seviyesine ve EQ ayarına ayarlayın. Sistemi kapatmadan önce, kablolu kontrol cihazındaki veya kablosuz uzaktan kumandadaki STBY (hazırda bekleme) düğmesine basarak sistemi önce STBY (hazırda bekleme) moduna gönderdiğinizden EMİN OLUN; aksi takdirde mevcut ayar kaybolacaktır.

Edifier Ürünleri ile ilgili başka sorularınız veya endişeleriniz varsa
Lütfen şu adresteki web sitemizi ziyaret edin: www.edifier.com veya daha fazla yardım için Edifier Desteği'ne e-posta gönderin: main@edifier.com, İsterseniz, bizi telefonla da arayabilirsiniz, Ücretsiz: 1-877-EDIFIER (334-3437).

Maunal Edition 1.4,Dec.2010 IB-200-S05500-02
www.edifier-international.com
2010 Edifier International Limited. Tüm hakları saklıdır. Çin'de basılmıştır

DİKKAT:
Teknik iyileştirme ve sistem yükseltme ihtiyacı için, burada yer alan bilgiler önceden haber verilmeksizin zaman zaman değiştirilebilir.
Edifier ürünleri, farklı uygulamalar için özelleştirilecektir. Bu kılavuzda gösterilen resimler ve çizimler, gerçek üründen biraz farklı olabilir. Herhangi bir farklılık bulunursa, gerçek ürün geçerli olacaktır.
